Dom w klematisach 5

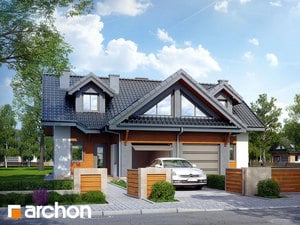

Wizualizacja widok 1
Projekt: Dom w klematisach 5 Wizualizacja widok 1

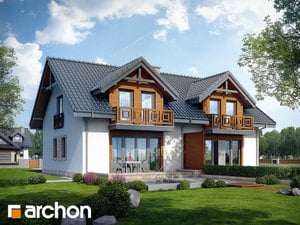

Wizualizacja widok 2
Projekt: Dom w klematisach 5 Wizualizacja widok 2
259
260

Powierzchnia domu:

200,96 m2
  • + powierzchnia garażu
    34,10 m2

Min. wymiary działki:

22,55 x 21,15 m
  • Dom dwurodzinny (jednorodzinny dwulokalowy) parterowy z poddaszem użytkowym
  • garaż, 8 pokoi, 2 kuchnie, 2 łazienki, toaleta, kominek

Koszt budowy:

543 300 zł

Cena projektu:

3 730,00 zł

Dane Domu w klematisach 5

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu
200,96 m2
Powierzchnia garażu 34,1 m2
Powierzchnia zabudowy 163,11 m2
Powierzchnia podłóg 256,26 m2
Powierzchnia całkowita 326,22 m2
Kubatura 1053,97 m3
Wysokość budynku 8,09 m
Minimalne wymiary działki 22,55 x 21,15 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 117 cm
- dach: dwuspadowy, nachylenie 37 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EP = 94 [kWh/(m2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Informacje dodatkowe

W domu zaprojektowano 2 mieszkania o powierzchni 100,48m2 oraz 2 garaże jednostanowiskowe. Każde mieszkanie składa się z 4 pokoi, kuchni, łazienki oraz toalety.

Sprawdź naszą ofertę na zaprojektowanie Domu w klematisach 5 ze stropem Teriva.

Rzuty

Rzut parteru
Dom w klematisach 5
PARTER 132,46 (135,16)
1. Wiatrołap 6,70
2. Hol 3,73
3. Kuchnia 6,88
4. Salon 25,42
5. Schody 4,31
6. Toaleta 2,14 (3,49)
7. Garaż 17,05
8. Wiatrołap 6,70
9. Hol 3,73
10. Kuchnia 6,88
11. Salon 25,42
12. Schody 4,31
13. Toaleta 2,14 (3,49)
14. Garaż 17,05
Rzut poddasza
Dom w klematisach 5
PODDASZE 102,60 (121,10)
1. Hol i schody 4,26 (4,26)
2. Pokój 12,24 (17,07)
3. Łazienka 7,16 (8,91)
4. Pokój 14,79 (16,03)
5. Pokój 12,85 (14,28)
6. Hol i schody 4,26 (4,26)
7. Pokój 12,24 (17,07)
8. Łazienka 7,16 (8,91)
9. Pokój 14,79 (16,03)
10. Pokój 12,85 (14,28)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
