Dom w klematisach 8

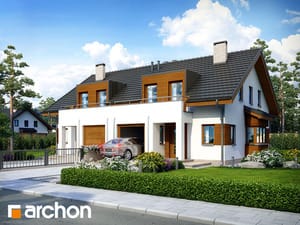

Wizualizacja widok 1
Projekt: Dom w klematisach 8 Wizualizacja widok 1

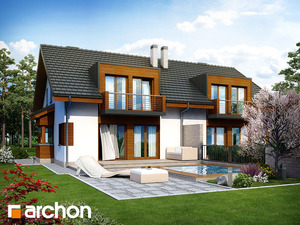

Wizualizacja widok 2
Projekt: Dom w klematisach 8 Wizualizacja widok 2
Stylizacja 3
Projekt: Dom w klematisach 8 Stylizacja 3
Stylizacja 4
Projekt: Dom w klematisach 8 Stylizacja 4
Projekt dom w klematisach 8  259
Projekt dom w klematisach 8  260
7413 th
7414 th

Powierzchnia domu:

199,86 m2
  • + powierzchnia garażu
    31,32 m2
  • + powierzchnia kotłowni
    7,36 m2

Min. wymiary działki:

25,01 x 19,7 m
  • po adaptacji
    23,21 x 19,7 m
  • Dom dwurodzinny (jednorodzinny dwulokalowy) parterowy z poddaszem użytkowym
  • 10 pokoi, 2 kuchnie, 2 łazienki, toaleta, kotłownia, kominek, garaż

Cena projektu:

3 730,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane Domu w klematisach 8

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
199,86 m2
Powierzchnia garażu 31,32 m2
Powierzchnia kotłowni 7,36 m2
Powierzchnia zabudowy 171,85 m2
Powierzchnia podłóg 253,7 m2
Powierzchnia całkowita 328,62 m2
Kubatura 1088,51 m3
Wysokość budynku 8,12 m
Minimalne wymiary działki 25,01 x 19,7 m
Minimalne wymiary po adaptacji 23,21 x 19,7 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 113 cm
- dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco 59 [kWh/(m2*rok)]
EP (gaz) 111 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

W domu zaprojektowano 2 mieszkania o powierzchni 103,61m2 oraz 2 garaże jednostanowiskowe. Każde mieszkanie składa się z 5 pokoi, kuchni, łazienki, toalety oraz kotłowni.

Sprawdź naszą ofertę na zaprojektowanie Domu w klematisach 8 ze stropem Teriva.

Adaptacja

Zapytaj o adaptację
projektu Domu w klematisach 8.

Rzuty

PARTER
Dom w klematisach 8
PARTER 135,90 (137,06)
1. Wiatrołap 1,99
2. Hol 4,44
3. Kotłownia 3,68
4. Toaleta 1,90
5. Kuchnia 7,25
6. Przedpokój 3,77
7. Schody 4,72
8. Salon 24,54
9. Garaż 15,66 (16,24)
10. Wiatrołap 1,99
11. Hol 4,44
12. Kotłownia 3,68
13. Toaleta 1,90
14. Kuchnia 7,25
15. Przedpokój 3,77
16. Schody 4,72
17. Salon 24,54
18. Garaż 15,66 (16,24)
PODDASZE
Dom w klematisach 8
PODDASZE 102,64 (116,64)
1. Hol 4,65 (4,65)
2. Pokój 10,65 (12,08)
3. Pokój 9,35 (11,63)
4. Łazienka 5,42 (5,42)
5. Pokój 11,01 (12,65)
6. Pokój 10,24 (11,89)
7. Hol 4,65 (4,65)
8. Pokój 10,65 (12,08)
9. Pokój 9,35 (11,63)
10. Łazienka 5,42 (5,42)
11. Pokój 11,01 (12,65)
12. Pokój 10,24 (11,89)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
