Willa Julia 2 - projekt domu

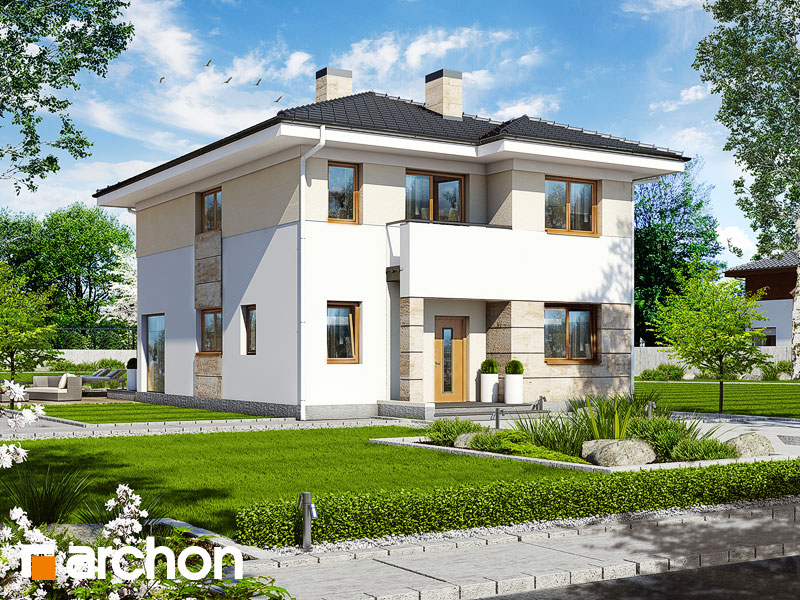

Wizualizacja widok 1
Projekt: Willa Julia 2 Wizualizacja widok 1

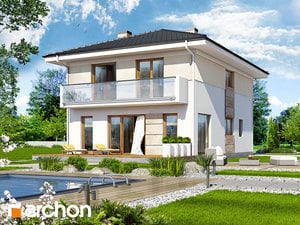

Wizualizacja widok 2
Projekt: Willa Julia 2 Wizualizacja widok 2

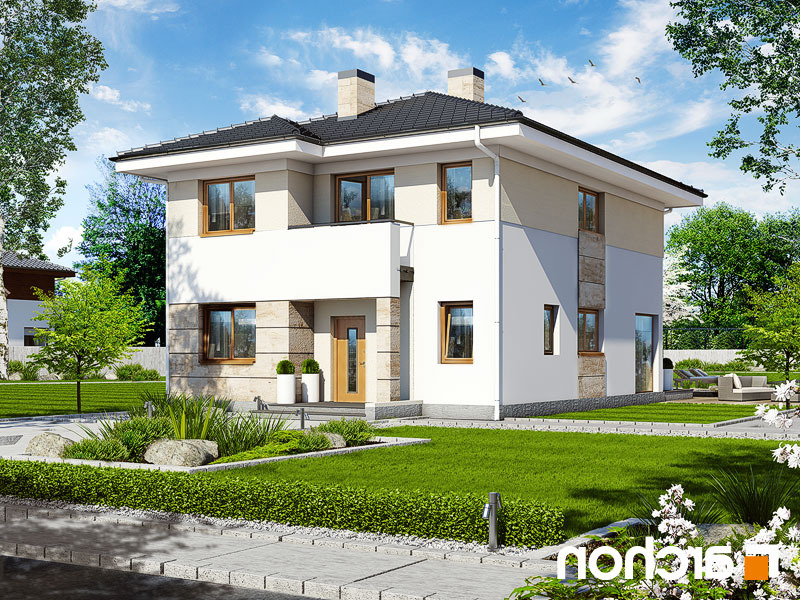

Lustrzane Odbicie widok 1
Projekt: Willa Julia 2 Lustrzane Odbicie widok 1

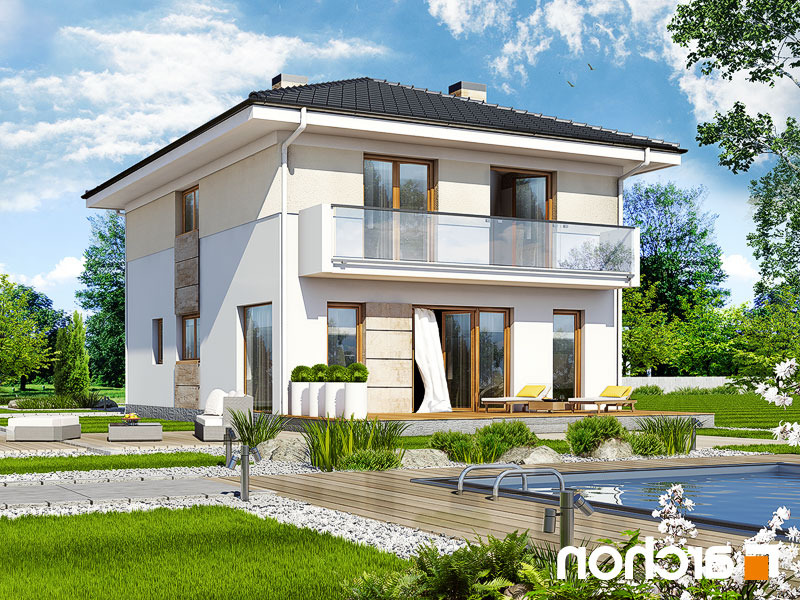

Lustrzane Odbicie widok 2
Projekt: Willa Julia 2 Lustrzane Odbicie widok 2
Projekt willa julia 2  259
Projekt willa julia 2  260
Projekt willa julia 2  252lo
Projekt willa julia 2  260lo

Powierzchnia domu:

142,50 m2
  • + powierzchnia kotłowni
    8,40 m2

Min. wymiary działki:

15,6 x 20,0 m
  • dla działki do 16 m
    14,6 x 20,0 m
  • Dom jednorodzinny piętrowy
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, pomieszczenie gospodarcze, kominek

Cena projektu:

2 410,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane Willi Julia 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
142,5 m2
Powierzchnia kotłowni 8,4 m2
Powierzchnia zabudowy 98,3 m2
Powierzchnia podłóg 151,6 m2
Powierzchnia całkowita 196,0 m2
Kubatura 715,0 m3
Wysokość budynku 8,41 m
Minimalne wymiary działki 15,6 x 20,0 m
Minimalne wymiary po adaptacji dla działki do 16 m 14,6 x 20,0 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: płyta żelbetowa
- dach: czterospadowy, nachylenie 22 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Dodatkowo w projekcie informacje wyjaśniające jak zastosować rolety zewnętrzne firmy BECLEVER

Energooszczędność

EUco 63 [kWh/(m2*rok)]
EP (gaz) 115 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Wygodny projekt domu o zwartej i funkcjonalnej bryle, szczególnie polecany inwestorom posiadającym niezbyt szerokie, miejskie oraz podmiejskie działki. Układ wewnętrzny domu cechuje klarowny podział na strefę gospodarczą, zaprojektowaną od strony wejściowej, dzienną od ogrodu oraz nocną na piętrze. Zlokalizowanie pomieszczeń pomocniczych od strony ulicy sprawiło, że część mieszkalna jest dobrze izolowana od ulicznego hałasu. Przestronna strefa dzienna prezentuje się niezwykle efektownie dzięki licznym przeszkleniom ściany ogrodowej, integrującej salon z otoczeniem. Ustawna kuchnia łączy się z jadalnią poprzez praktyczny barek śniadaniowy, a część wypoczynkowa salonu zapewnia relaks przed kinem domowym i kominkiem. Część nocna mieści się na piętrze domu, gdzie znajdziemy cztery jasne sypialnie oraz łazienkę. Pełna wysokość kondygnacji oraz doświetlenie pionowymi oknami potęguje wrażenie przestronności pokoi. Dobór detalu architektonicznego oraz materiałów wykończeniowych elewacji ściśle odzwierciedla układ funkcjonalny wewnątrz budynku. Mocne skontrastowanie poziomów parteru i piętra pozwala jednocześnie zachować dobre proporcje bryły. Wszystko to sprawia, że dom nabiera wyrazu i zyskuje na reprezentacyjności.

Rzuty

PARTER
PARTER 72,90 (73,60)
1. Wiatrołap 3,20
2. Garderoba 3,80
3. Hol 7,60
4. Łazienka 5,70
5. Kuchnia 7,50
6. Salon + Jadalnia 30,30
7. Spiżarnia 2,20 (2,90)
8. Pom. gospodarcze 4,20
9. Kotłownia 8,40
PIĘTRO
PIĘTRO 78,00
1. Schody 5,70
2. Hol 5,50
3. Pokój 13,00
4. Pokój 16,80
5. Łazienka 6,40
6. Pokój 16,80
7. Pokój 13,80

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
