Projekt domu Dom pod miłorzębem ver. 2

2 170,00 zł
projekt Dom pod miłorzębem widok 1
projekt Dom pod miłorzębem widok 1
projekt Dom pod miłorzębem widok 2
projekt Dom pod miłorzębem widok 2
projekt Dom pod miłorzębem lustrzane odbicie 1
projekt Dom pod miłorzębem lustrzane odbicie 1
projekt Dom pod miłorzębem lustrzane odbicie 2
projekt Dom pod miłorzębem lustrzane odbicie 2
projekt Dom pod miłorzębem Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom pod miłorzębem Strefa dzienna (wizualizacja 1 widok 1)

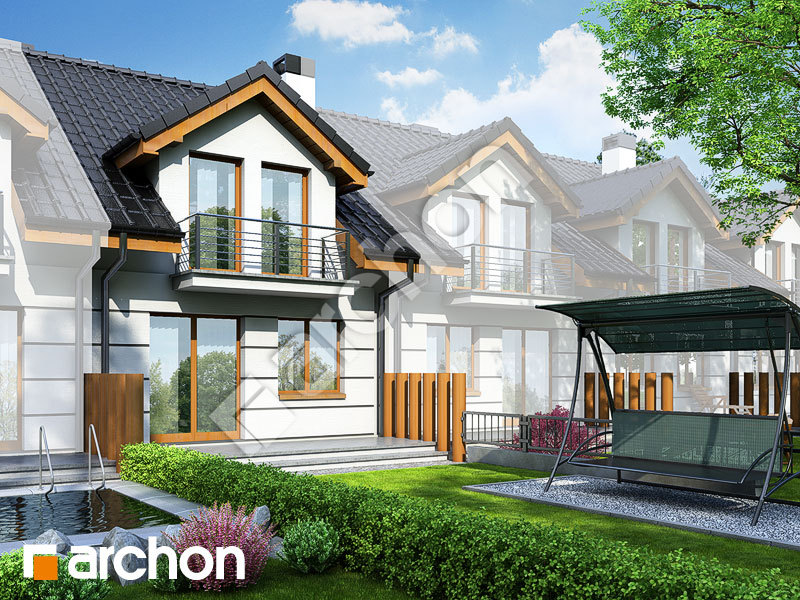

projekt Dom pod miłorzębem Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem widok 1
projekt Dom pod miłorzębem widok 2
projekt Dom pod miłorzębem lustrzane odbicie 1
projekt Dom pod miłorzębem lustrzane odbicie 2
projekt Dom pod miłorzębem Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom pod miłorzębem Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem Wizualizacja wszystkich segmentów

Powierzchnia domu:

90,96 m2
  • + powierzchnia kotłowni
    3,06 m2

Min. wymiary działki:

5,7 x 19,42 m
  • Dom do zabudowy szeregowej parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 1 łazienka, kotłownia, kominek

Cena projektu:

2 170,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Dane projektu Domu pod miłorzębem

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
90,96 m2
Powierzchnia kotłowni 3,06 m2
Powierzchnia zabudowy 65,32 m2
Powierzchnia podłóg 101,56 m2
Powierzchnia całkowita 130,64 m2
Kubatura 446,85 m3
Wysokość budynku 8,61 m
Minimalne wymiary działki 5,7 x 19,42 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 115 cm
- dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 41 [kWh/(m2*rok)]
EP (gaz) 85 [kWh/(m2*rok)]
Uściany 0,174 W/(m2*K)
Udachu 0,137 W/(m2*K)

Dodatkowe Informacje

Dom pod miłorzębem ver.2

Projekt domu z poddaszem użytkowym, do zabudowy szeregowej, należący do kolekcji: projekty małych domów. Dzięki niewielkiej szerokości segmentu jest bardzo ciekawą propozycją dla Deweloperów zainteresowanych budową osiedli o podwyższonej intensywności zabudowy. Prosta i zwarta bryła, z dwuspadowym dachem łączy ekonomiczne i funkcjonalne rozwiązania projektowe. Elegancki charakter domu podkreślą efektowne lukarny na elewacji frontowej i ogrodowej, które bardzo dobrze doświetlają sypialnie na poddaszu. Przedłużony okap stworzył nad wejściem praktyczne zadaszenie. Wnętrze stanowi bardzo starannie zaprojektowaną przestrzeń, w której funkcjonalnie wykorzystano całą powierzchnię. Na parterze w prezentowanym projekcie znajduje się otwarta przestrzeń salonu i jadalni z dużym przeszkleniem, zapewniającym wystarczającą ilość naturalnego oświetlenia. Barek śniadaniowy wyznacza granicę kuchni, której układ funkcjonalny zapewni optymalną ilość miejsca do pracy. Przy wejściu zaprojektowano dodatkowy pokój. Może on pełnić funkcję gabinetu lub pokoju dla gości. Program parteru uzupełnia kotłownia. Strefa prywatna na poddaszu mieści dwa pokoje z dostępem do balkonu oraz przestronną sypialnię z miejscem na dużą szafę w zabudowie. W prezentowanym projekcie domu pomieszczenia na poddaszu są ustawne i dobrze doświetlone. Zapewnią mieszkańcom poczucie prywatności, umożliwią komfortowy wypoczynek oraz odpowiednie warunki do nauki. Do wspólnego użytku przeznaczono dużą łazienkę z wanną i prysznicem.

Rzuty

PARTER
PARTER 48,15 (50,78)
1. Wiatrołap 3,63
2. Pokój 7,07
3. Hol 7,27 (9,90)
4. Kotłownia 3,06
5. Kuchnia 7,88
6. Salon 19,24
PODDASZE
PODDASZE 45,87 (50,78)
1. Hol i schody 8,04 (8,04)
2. Pokój 12,60 (15,47)
3. Łazienka 5,47 (5,47)
4. Pokój 11,32 (12,34)
5. Pokój 8,44 (9,46)

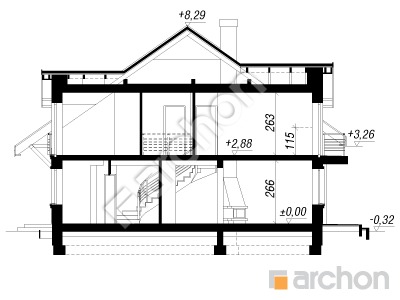

Przekrój

projekt Dom pod miłorzębem przekroj budynku

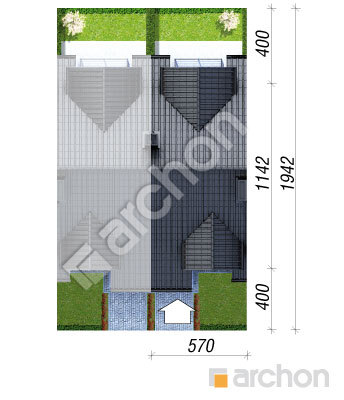

Obrys

polnoc
projekt Dom pod miłorzębem sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

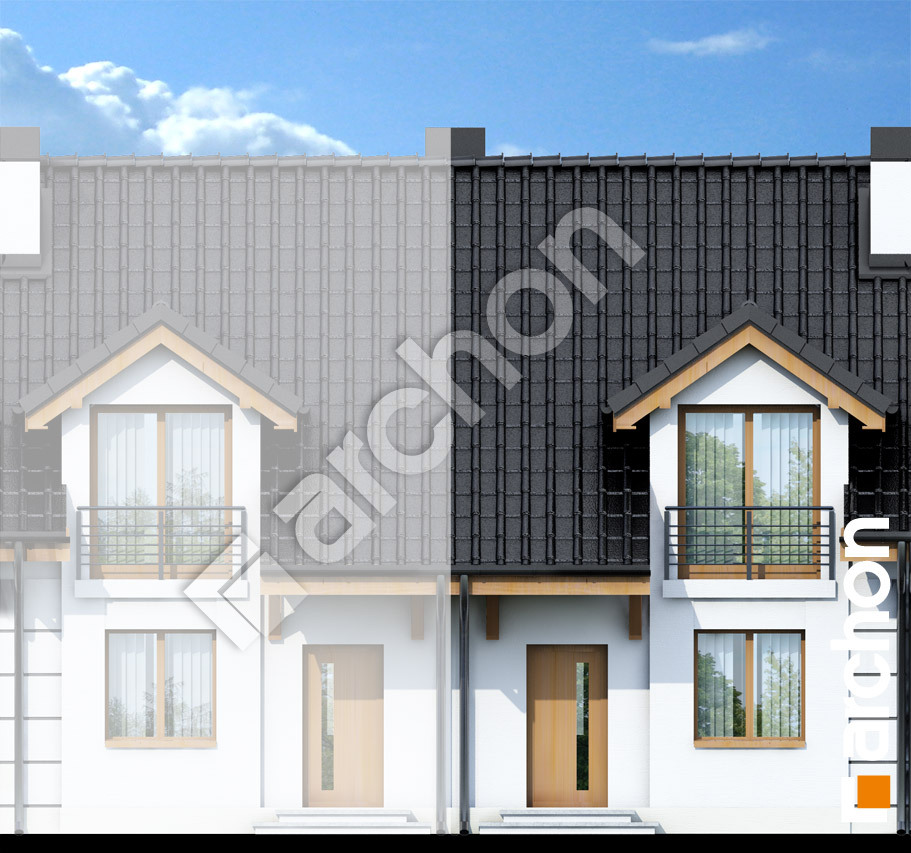

Projekt dom pod milorzebem ver 2  264 Elewacja frontowa

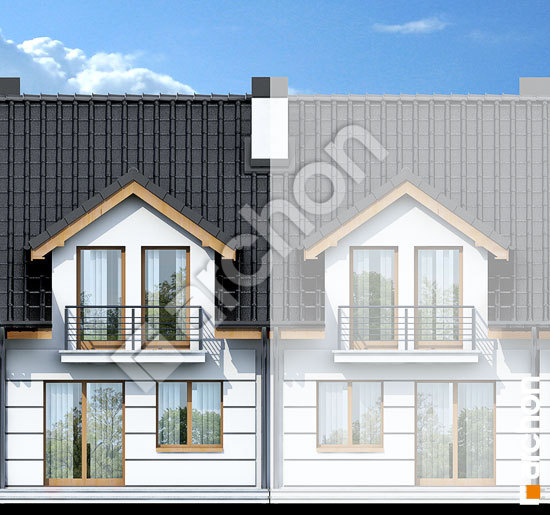

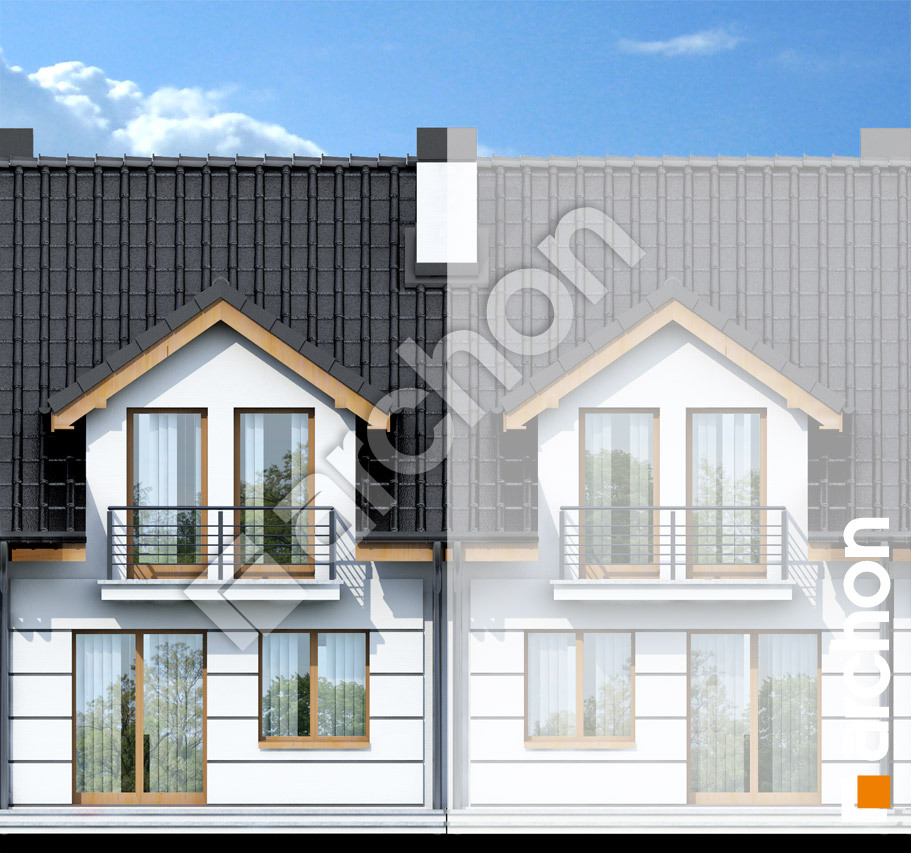

Projekt dom pod milorzebem ver 2  267 Elewacja ogrodowa
