Projekt domu jednorodzinnego
Dom w ananasach ver. 2

2 320,00 zł 2 070,00 zł
projekt Dom w ananasach widok 1
projekt Dom w ananasach widok 1
projekt Dom w ananasach widok 2
projekt Dom w ananasach widok 2
projekt Dom w ananasach lustrzane odbicie 1
projekt Dom w ananasach lustrzane odbicie 1
projekt Dom w ananasach lustrzane odbicie 2
projekt Dom w ananasach lustrzane odbicie 2
projekt Dom w ananasach Stylizacja 3
projekt Dom w ananasach Stylizacja 3
projekt Dom w ananasach Stylizacja 4
projekt Dom w ananasach Stylizacja 4
projekt Dom w ananasach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w ananasach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w ananasach widok 1
projekt Dom w ananasach widok 2
projekt Dom w ananasach lustrzane odbicie 1
projekt Dom w ananasach lustrzane odbicie 2
projekt Dom w ananasach Stylizacja 3
projekt Dom w ananasach Stylizacja 4
projekt Dom w ananasach Strefa dzienna (wizualizacja 1 widok 1)

Powierzchnia domu:

110,15 m2
  • + powierzchnia garażu
    19,10 m2
  • + powierzchnia kotłowni
    3,01 m2

Min. wymiary działki:

20,92 x 17,22 m
  • po adaptacji
    19,92 x 16,12 m
  • dla działki do 16 m
    19,92 x 14,12 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w ananasach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
110,15 m2
Powierzchnia garażu 19,1 m2
Powierzchnia kotłowni 3,01 m2
Powierzchnia zabudowy 104,3 m2
Powierzchnia podłóg 150,53 m2
Powierzchnia całkowita 205,3 m2
Kubatura 637,32 m3
Wysokość budynku 8,39 m
Minimalne wymiary działki 20,92 x 17,22 m
Minimalne wymiary po adaptacji 19,92 x 16,12 m
Minimalne wymiary po adaptacji dla działki do 16 m 19,92 x 14,12 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 106 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Dodatkowo w projekcie informacje wyjaśniające jak zastosować rolety zewnętrzne firmy BECLEVER

Energooszczędność

EUco 53 [kWh/(m2*rok)]
EP (gaz) 93 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w ananasach Obrót o 360°

Niewielki, niezwykle funkcjonalny projekt domu, w którym atrakcyjne rozwiązania projektowe połączono z ekonomiką wykonania. Parter to otwarta strefa dzienna, podzielona na salon z kominkiem, jadalnię oraz półotwartą kuchnię w wykuszu. Duże otwarcie na taras pięknie doświetla wnętrze oraz optycznie je powiększa. Program parteru uzupełnia łazienka, a za nią dostępna z klatki schodowej kotłownia i praktyczny schowek pod schodami. Dodatkowo z wiatrołapu możemy przejść do garażu. Wygodne schody prowadzą na poddasze, gdzie mieszczą się trzy ustawne pokoje dziecięce, sypialnia rodziców z własną garderobą oraz łazienka.

Rzuty

PARTER
PARTER 79,14 (81,23)
1. Wiatrołap 3,20
2. Hol 5,78
3. Schody 6,42
4. Korytarz 4,06 (6,15)
5. Kotłownia 3,01
6. Łazienka 3,22
7. Kuchnia 8,79
8. Salon 25,56
9. Garaż 19,10
PODDASZE
PODDASZE 53,12 (69,30)
1. Hol i schody 5,97 (5,97)
2. Pokój 9,14 (12,71)
3. Garderoba 2,52 (6,09)
4. Pokój 10,44 (12,12)
5. Pokój 10,79 (13,27)
6. Pokój 10,15 (13,24)
7. Łazienka 4,11 (5,90)

Przekrój

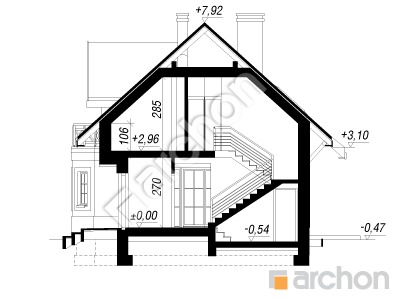

projekt Dom w ananasach przekroj budynku

Obrys

polnoc

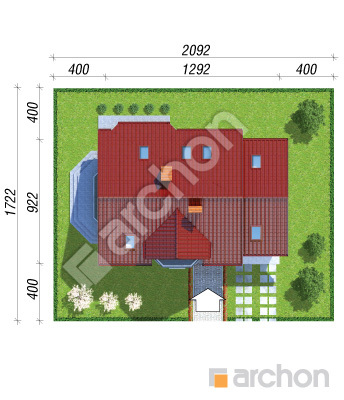

projekt Dom w ananasach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

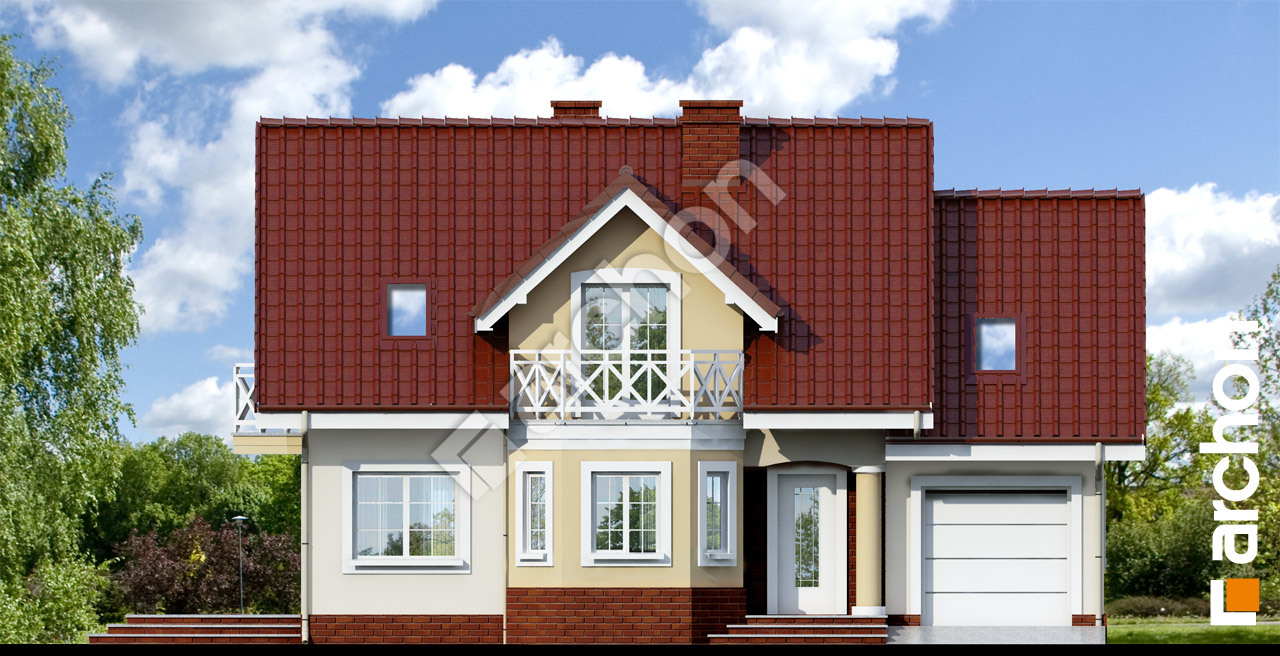

Projekt dom w ananasach ver 2  264 Elewacja frontowa

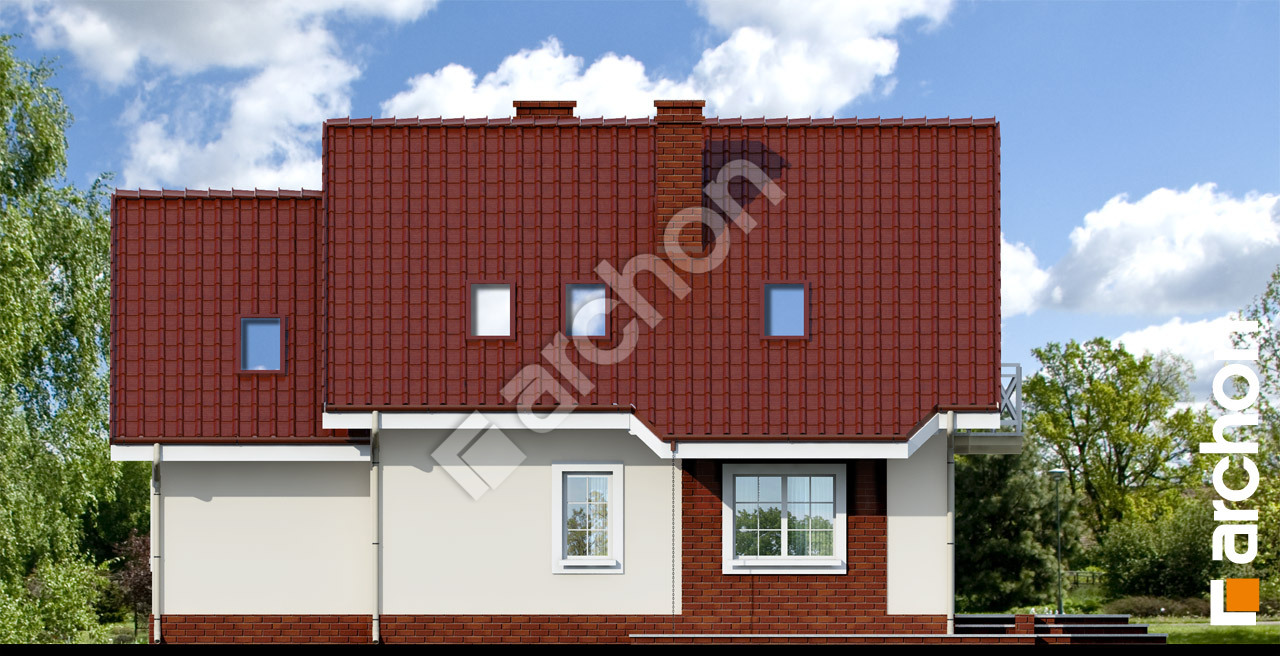

Projekt dom w ananasach ver 2  265 Elewacja boczna

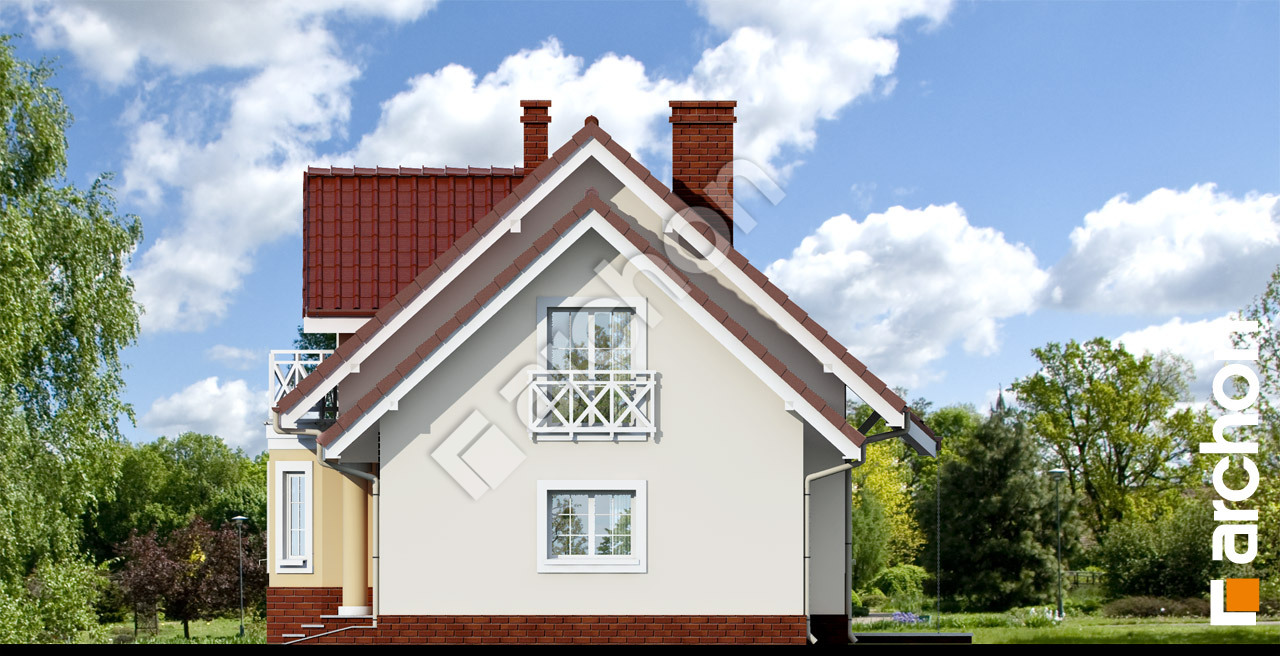

Projekt dom w ananasach ver 2  266 Elewacja boczna

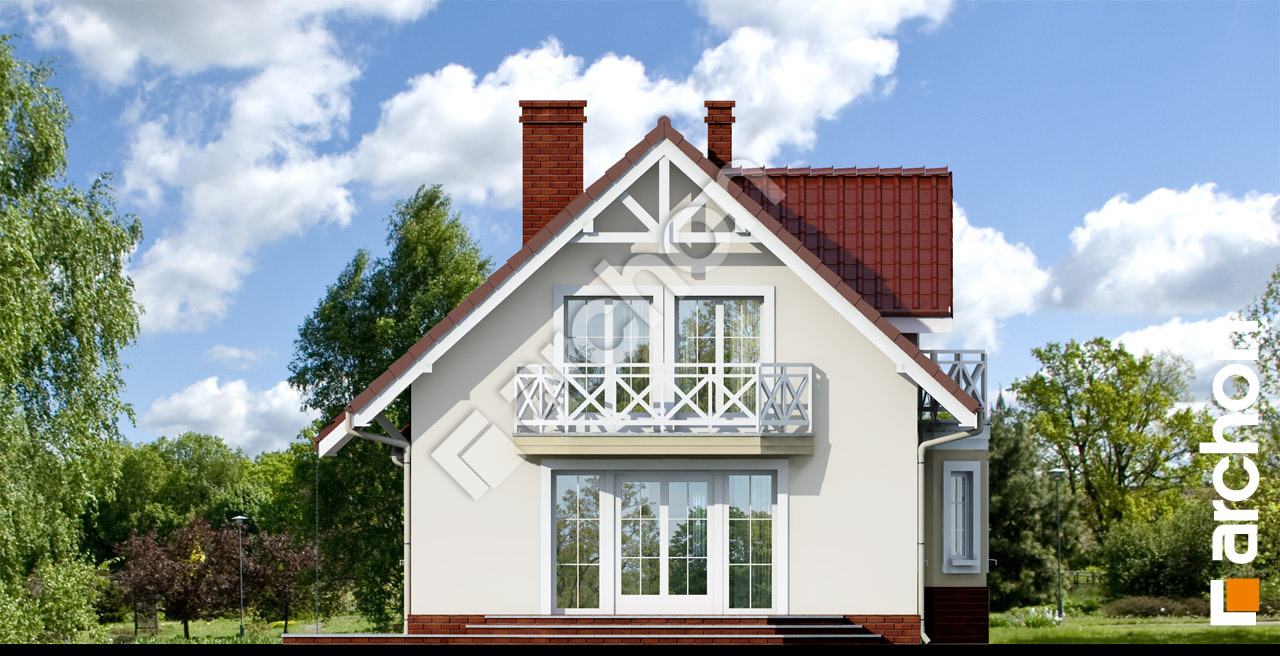

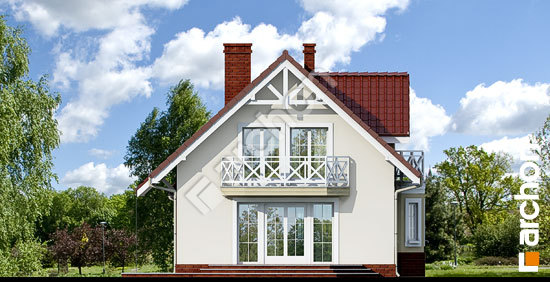

Projekt dom w ananasach ver 2  267 Elewacja ogrodowa
