Projekt domu Dom w bergamotkach (G2) ver. 2

2 680,00 zł 2 430,00 zł
projekt Dom w bergamotkach (G2) widok 1
projekt Dom w bergamotkach (G2) widok 1
projekt Dom w bergamotkach (G2) widok 2
projekt Dom w bergamotkach (G2) widok 2
projekt Dom w bergamotkach (G2) lustrzane odbicie 1
projekt Dom w bergamotkach (G2) lustrzane odbicie 1
projekt Dom w bergamotkach (G2) lustrzane odbicie 2
projekt Dom w bergamotkach (G2) lustrzane odbicie 2
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w bergamotkach (G2) Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w bergamotkach (G2) Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w bergamotkach (G2) Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w bergamotkach (G2) Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 1
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 1
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 2
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 2
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 3
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 3
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 1
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 1
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 2
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 2
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 3
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 3
projekt Dom w bergamotkach (G2) Wizualizacja kuchni 1 widok 1
projekt Dom w bergamotkach (G2) Wizualizacja kuchni 1 widok 1
projekt Dom w bergamotkach (G2) widok 1
projekt Dom w bergamotkach (G2) widok 2
projekt Dom w bergamotkach (G2) lustrzane odbicie 1
projekt Dom w bergamotkach (G2) lustrzane odbicie 2
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w bergamotkach (G2) Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w bergamotkach (G2) Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w bergamotkach (G2) Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 1
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 2
projekt Dom w bergamotkach (G2) Aranżacja kuchni 1 widok 3
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 1
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 2
projekt Dom w bergamotkach (G2) Aranżacja kuchni 2 widok 3
projekt Dom w bergamotkach (G2) Wizualizacja kuchni 1 widok 1

Powierzchnia domu:

163,54 m2
  • + powierzchnia garażu
    34,68 m2
  • + powierzchnia kotłowni
    7,12 m2

Min. wymiary działki:

22,21 x 22,21 m
  • po adaptacji
    20,21 x 22,21 m
    (Likwidacja wykusza, likwidacja okien w garażu oraz likwidacja okien dachowych w pomieszczeniach nad garażem.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 680,00 zł 2 430,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w bergamotkach (G2)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
163,54 m2
Powierzchnia garażu 34,68 m2
Powierzchnia kotłowni 7,12 m2
Powierzchnia zabudowy 163,79 m2
Powierzchnia podłóg 249,86 m2
Powierzchnia całkowita 323,14 m2
Kubatura 991,94 m3
Wysokość budynku 8,54 m
Minimalne wymiary działki 22,21 x 22,21 m
Minimalne wymiary po adaptacji 20,21 x 22,21 m
(Likwidacja wykusza, likwidacja okien w garażu oraz likwidacja okien dachowych w pomieszczeniach nad garażem.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 85 cm
- dach: czterospadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 40 [kWh/(m2*rok)]
EP (gaz) 86 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,123 W/(m2*K)

Filmy

Mqdefault
Dom w bergamotkach (G2) Wirtualny spacer

Dom w bergamotkach (G2) ver.2

Efektowny projekt domu jednorodzinnego z poddaszem użytkowym oraz z garażem dwustanowiskowym. Parter mieści strefę dzienną, na którą składają się salon z kominkiem i przejściem na taras, jadalnia umieszczona w przeszklonym wykuszu oraz częściowo otwarta kuchnia ze spiżarką. Ozdobą tej części domu są prowadzące na poddasze ażurowe schody. W głębi zaprojektowano zaciszny pokój mogący służyć jako sypialnia. Program parteru dopełniają: położona obok łazienka z natryskiem, kotłownia, oraz dwustanowiskowy garaż. Na poddaszu zaprojektowano cztery pokoje, w tym apartament rodziców z odrębną łazienką i garderobą, dwa pokoje dzieci z garderobami oraz nad garażem dwuosobowy pokój gościnny z garderobą. Do użytku wspólnego mieszkańców przeznaczona została łazienka wyposażona w narożną wannę oraz natrysk. Projekty domów o charakterze małych rezydencji, to doskonała propozycja dla osób ceniących połączenie klasycznej, eleganckiej bryły budynku z funkcjonalnym wnętrzem.


Parter

projekt Dom w bergamotkach (G2) rzut parteru
PARTER 124,22 (127,83)
1. Wiatrołap 4,27
2. Hol 3,31
3. Spiżarnia 1,21
4. Kuchnia 9,83
5. Salon 43,65 (47,26)
6. Pokój 12,97
7. Przedpokój 4,28
8. Łazienka 2,90
9. Kotłownia 7,12
10. Garaż 34,68

Poddasze

projekt Dom w bergamotkach (G2) rzut poddasza
PODDASZE 81,12 (122,03)
1. Hol 7,71 (7,71)
2. Pokój 11,85 (14,12)
3. Pokój 16,67 (29,97)
4. Garderoba 3,88 (8,70)
5. Łazienka 6,08 (8,94)
6. Łazienka 2,42 (6,27)
7. Pokój 13,38 (17,13)
8. Garderoba 1,30 (5,57)
9. Pokój 15,25 (15,91)
10. Garderoba 1,21 (2,63)
11. Garderoba 1,37 (5,08)

Przekrój

projekt Dom w bergamotkach (G2) przekroj budynku

Obrys

polnoc

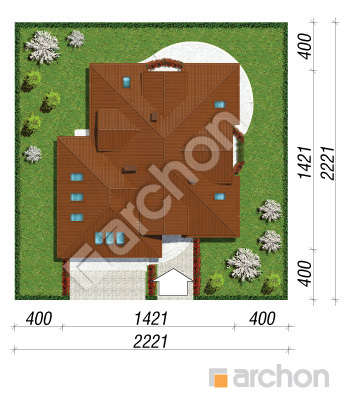

projekt Dom w bergamotkach (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

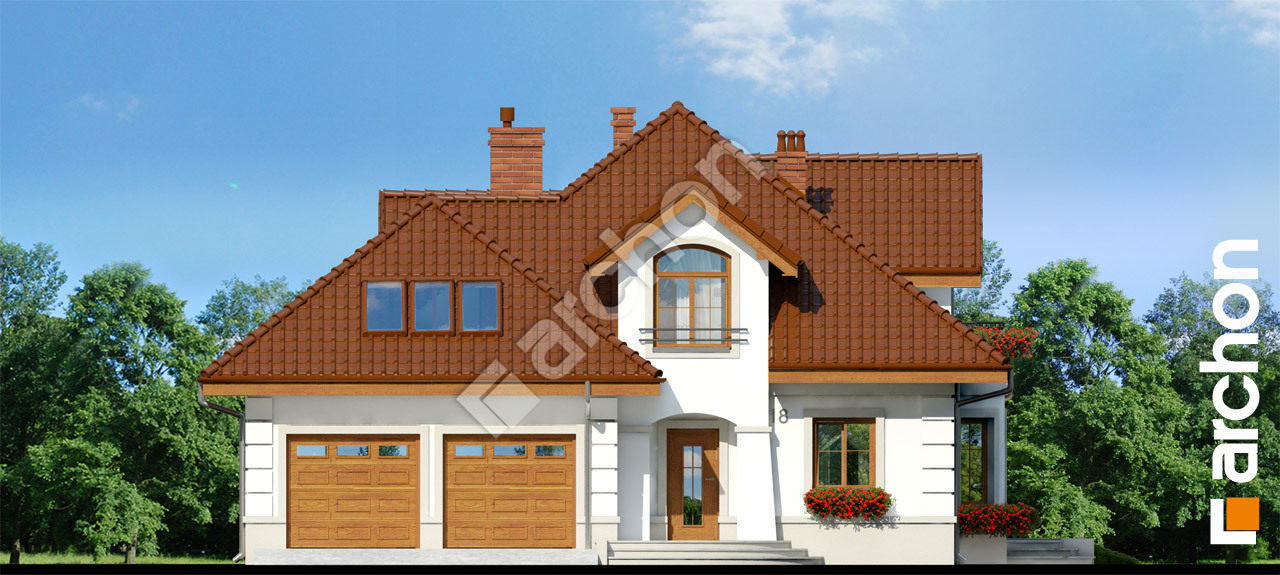

Elewacja frontowa projekt dom w bergamotkach g2 ver 2  264 Elewacja frontowa

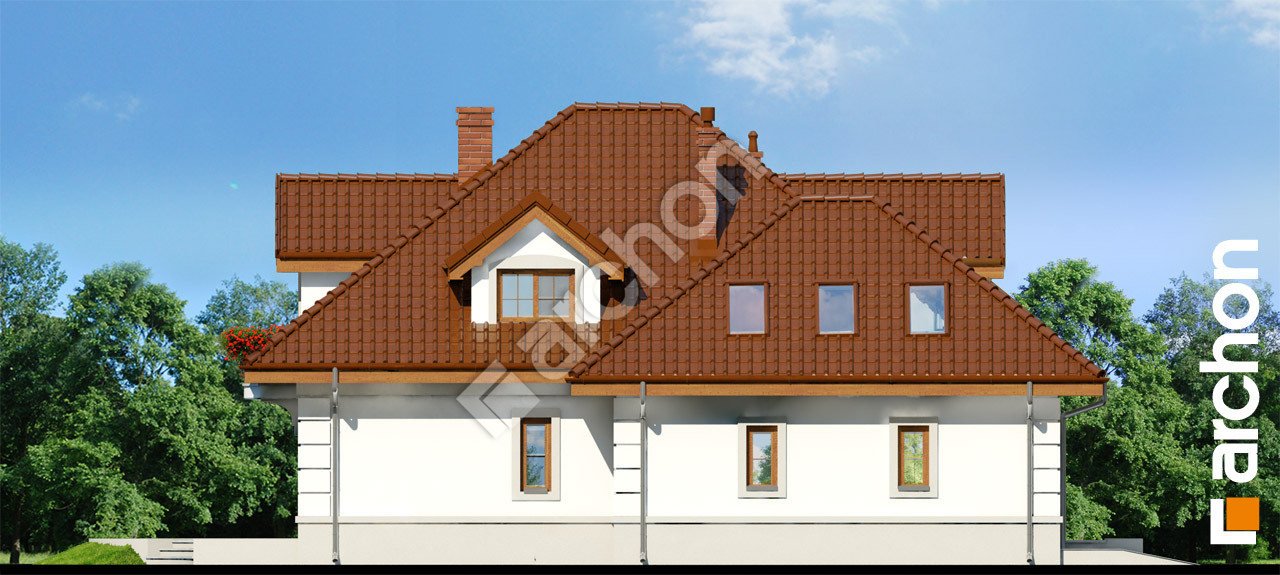

Elewacja boczna projekt dom w bergamotkach g2 ver 2  265 Elewacja boczna

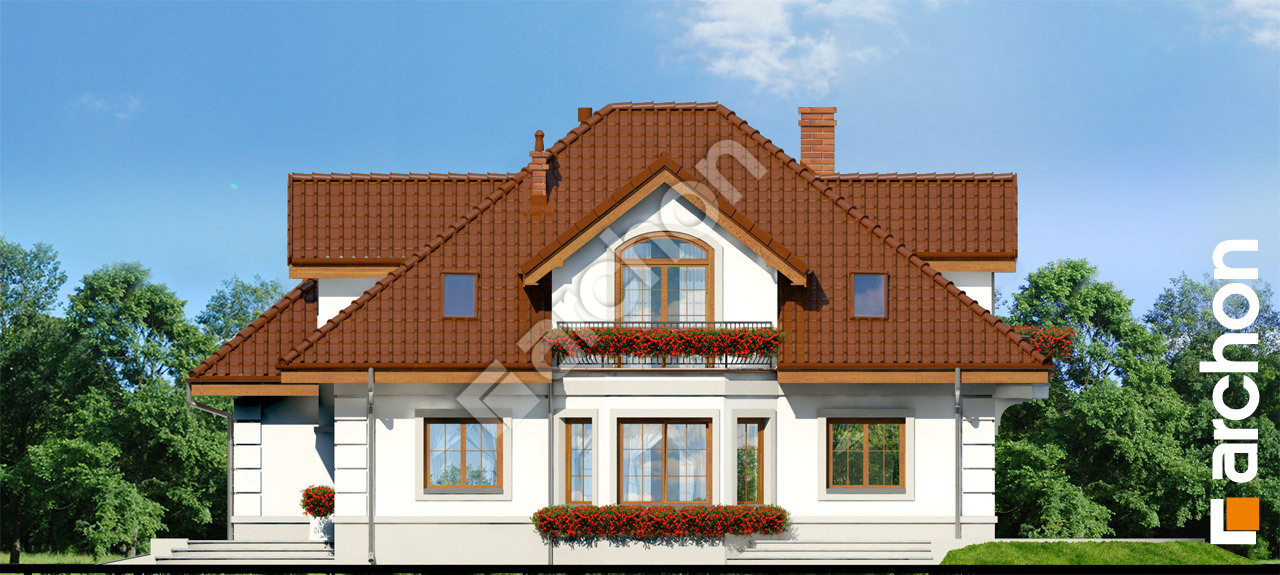

Elewacja boczna projekt dom w bergamotkach g2 ver 2  266 Elewacja boczna

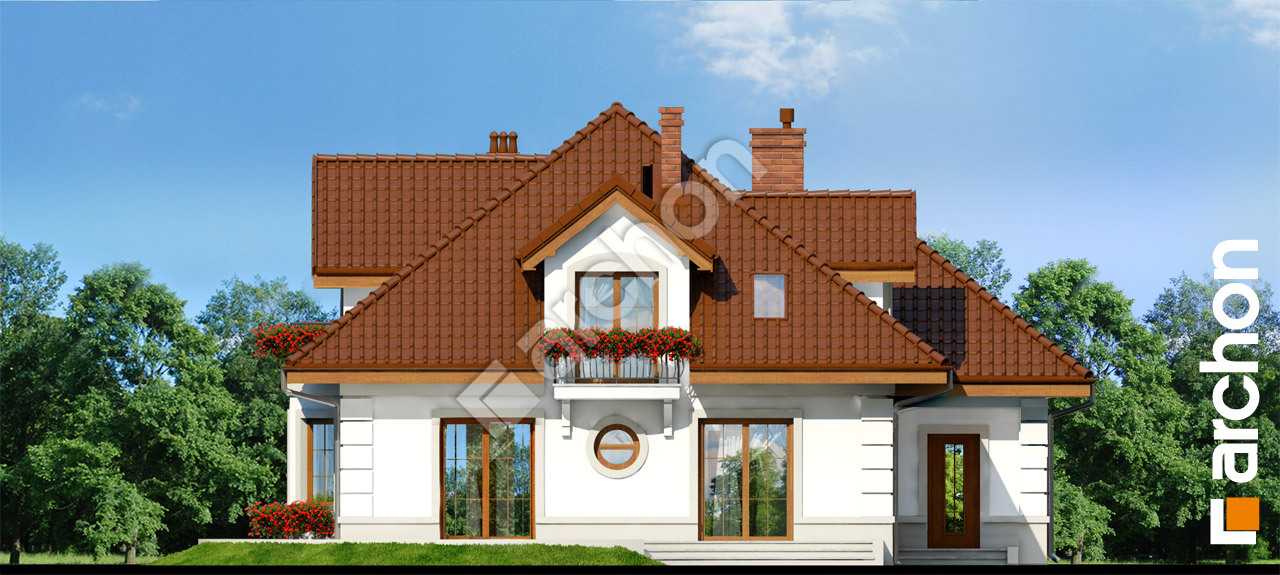

Elewacja ogrodowa projekt dom w bergamotkach g2 ver 2  267 Elewacja ogrodowa
