Projekt domu Dom w cyprysikach ver. 2

2 320,00 zł
projekt Dom w cyprysikach widok 1
projekt Dom w cyprysikach widok 1
projekt Dom w cyprysikach widok 2
projekt Dom w cyprysikach widok 2
projekt Dom w cyprysikach lustrzane odbicie 1
projekt Dom w cyprysikach lustrzane odbicie 1
projekt Dom w cyprysikach lustrzane odbicie 2
projekt Dom w cyprysikach lustrzane odbicie 2
projekt Dom w cyprysikach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w cyprysikach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w cyprysikach widok 1
projekt Dom w cyprysikach widok 2
projekt Dom w cyprysikach lustrzane odbicie 1
projekt Dom w cyprysikach lustrzane odbicie 2
projekt Dom w cyprysikach Strefa dzienna (wizualizacja 1 widok 1)

Powierzchnia domu:

107,04 m2
  • + powierzchnia garażu
    19,64 m2
  • + powierzchnia kotłowni
    5,93 m2

Min. wymiary działki:

19,12 x 25,12 m
  • po adaptacji
    18,12 x 24,12 m
    (Likwidacja okien na elewacji tylnej oraz wykusza w salonie.)
  • Dom jednorodzinny parterowy
  • 4 pokoje, 1 kuchnia, 1 łazienka, toaleta, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w cyprysikach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
107,04 m2
Powierzchnia garażu 19,64 m2
Powierzchnia kotłowni 5,93 m2
Powierzchnia zabudowy 171,54 m2
Powierzchnia podłóg 132,61 m2
Powierzchnia całkowita 171,54 m2
Kubatura 762,45 m3
Wysokość budynku 6,56 m
Minimalne wymiary działki 19,12 x 25,12 m
Minimalne wymiary po adaptacji 18,12 x 24,12 m
(Likwidacja okien na elewacji tylnej oraz wykusza w salonie.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 48 [kWh/(m2*rok)]
EP (gaz) 87 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu < 0,18 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w cyprysikach Obrót o 360°

Dom w cyprysikach ver.2

Wygodny projekt domu parterowego, przeznaczonego na wąskie działki, którego atutem jest ekonomiczne wykorzystanie powierzchni. Przestronna strefa dzienna została zaprojektowana przy wejściu. Składa się na nią komfortowy salon, oferujący wypoczynek przed kinem domowym i kominkiem, jadalnia z dużym stołem oraz kuchnia, pięknie doświetlona narożnym oknem. Duże wyjście na taras naturalnie łączy salon z ogrodem oraz powiększa jego część wypoczynkową. W głębi domu znajdują się trzy wygodne sypialnie oraz łazienka. Całość uzupełnia kotłownia z pralnią, garaż oraz osobna toaleta dla gości. Dopracowana forma bryły i nowoczesny detal elewacji nadają temu projektowi niepowtarzalny charakter.


Parter

projekt Dom w cyprysikach rzut parteru
PARTER 132,61
1. Wiatrołap 3,72
2. Hol 15,62
3. Kuchnia 11,38
4. Salon + Jadalnia 31,82
5. Łazienka 8,53
6. Pokój 11,22
7. Garderoba 2,50
8. Pokój 11,54
9. Pokój 9,29
10. Toaleta 1,42
11. Kotłownia 5,93
12. Garaż 19,64

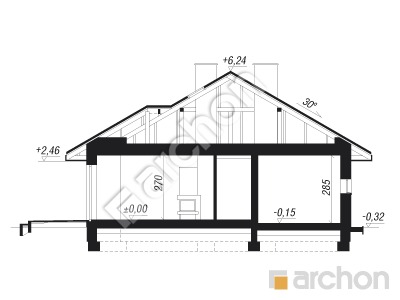

Przekrój

projekt Dom w cyprysikach przekroj budynku

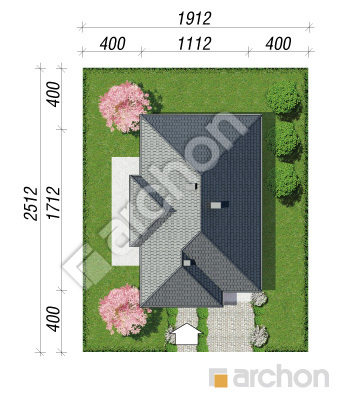

Obrys

polnoc
projekt Dom w cyprysikach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

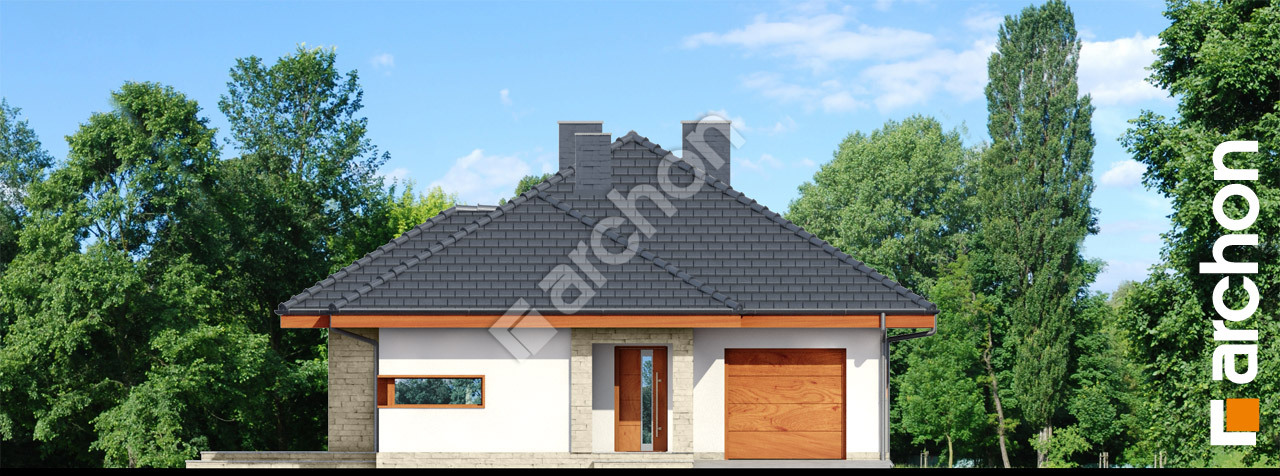

Elewacja frontowa projekt dom w cyprysikach ver 2  264 Elewacja frontowa

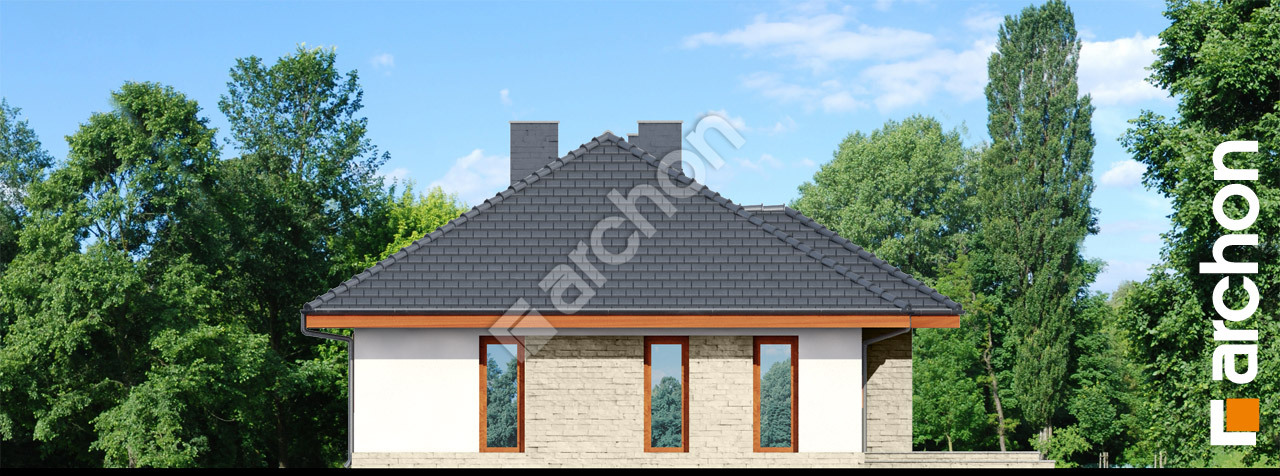

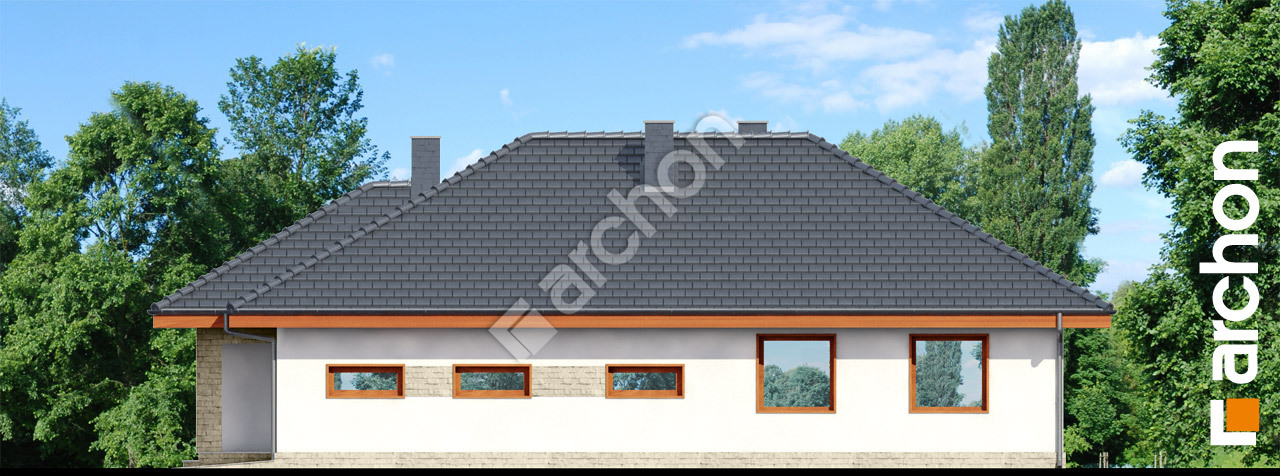

Elewacja boczna projekt dom w cyprysikach ver 2  265 Elewacja boczna
Elewacja boczna projekt dom w cyprysikach ver 2  266 Elewacja boczna

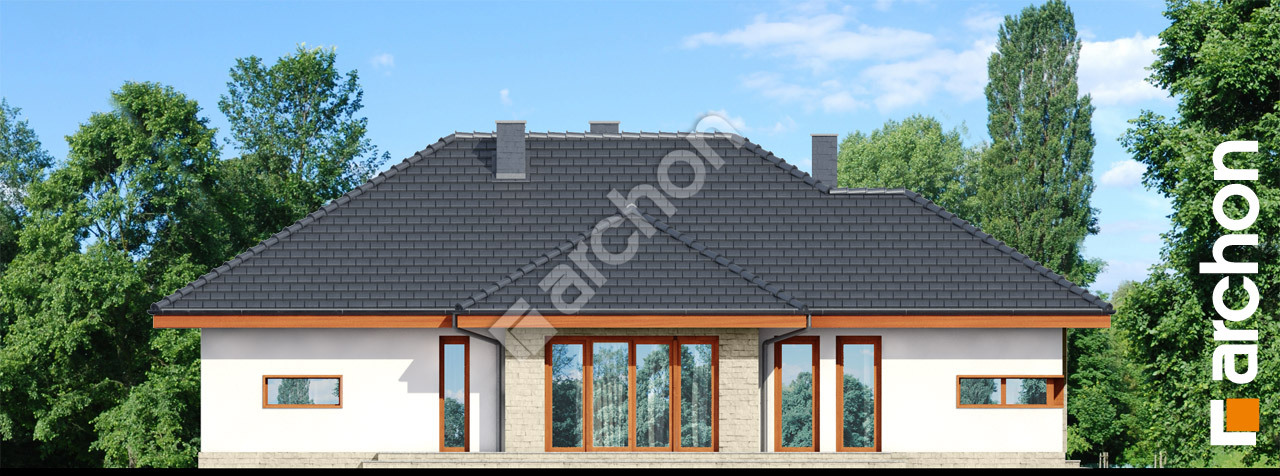

Elewacja ogrodowa projekt dom w cyprysikach ver 2  267 Elewacja ogrodowa
