Projekt domu jednorodzinnego
Dom w goldenach

2 880,00 zł
projekt Dom w goldenach widok 1
projekt Dom w goldenach widok 1
projekt Dom w goldenach widok 2
projekt Dom w goldenach widok 2
projekt Dom w goldenach lustrzane odbicie 1
projekt Dom w goldenach lustrzane odbicie 1
projekt Dom w goldenach lustrzane odbicie 2
projekt Dom w goldenach lustrzane odbicie 2
projekt Dom w goldenach Stylizacja 3
projekt Dom w goldenach Stylizacja 3
projekt Dom w goldenach Stylizacja 4
projekt Dom w goldenach Stylizacja 4

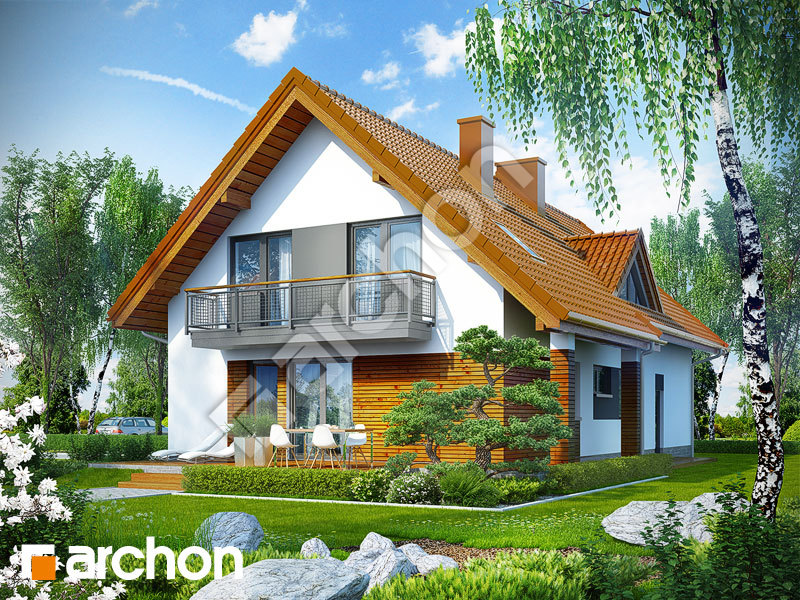

projekt Dom w goldenach widok 1

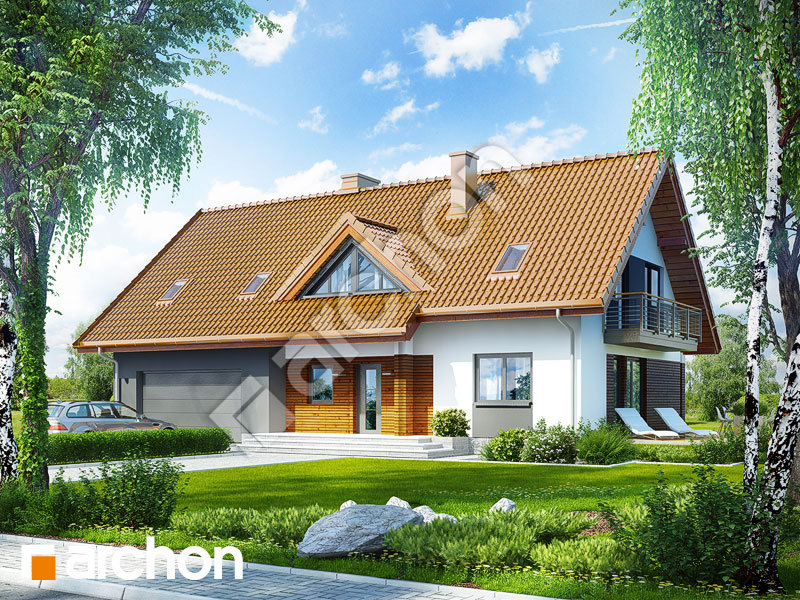

projekt Dom w goldenach widok 2
projekt Dom w goldenach lustrzane odbicie 1
projekt Dom w goldenach lustrzane odbicie 2
projekt Dom w goldenach Stylizacja 3
projekt Dom w goldenach Stylizacja 4

Powierzchnia domu:

163,54 m2
  • + powierzchnia garażu
    34,86 m2
  • + powierzchnia kotłowni
    15,77 m2

Min. wymiary działki:

24,5 x 17,8 m
  • po adaptacji
    23,5 x 17,8 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 880,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w goldenach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
163,54 m2
Powierzchnia garażu 34,86 m2
Powierzchnia kotłowni 15,77 m2
Powierzchnia zabudowy 154,99 m2
Powierzchnia podłóg 241,46 m2
Powierzchnia całkowita 309,98 m2
Kubatura 1042,61 m3
Wysokość budynku 8,84 m
Minimalne wymiary działki 24,5 x 17,8 m
Minimalne wymiary po adaptacji 23,5 x 17,8 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 111 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 33 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 78 [kWh/(m2*rok)]
EP (gaz) 79 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 24 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Pokaźny, ale prosty w realizacji i ekonomiczny w eksploatacji dom z dwustanowiskowym garażem. Strefa dzienna w projekcie domu to duża, otwarta, dobrze doświetlona przestrzeń. Wygodna kuchnia z niezależnym wyjściem na taras została wyposażona w spiżarkę. Zaletą projektu domu jest dodatkowy pokój na parterze, mogący pełnić rolę gabinetu lub pokoju gościnnego. Wygodny wiatrołap i wygospodarowanie miejsca na drobny sprzęt w garażu to kolejna korzyść jaką niesie zaproponowany układ funkcjonalny. W strefie wejściowej znajduje się również pomieszczenie gospodarcze prowadzące do garażu. Kotłownia usytuowana została za garażem, a do wyboru zaproponowano dwa rodzaje paliwa. Na poddaszu zaprojektowane zostały cztery pokoje, garderoba i wygodna łazienka. Przestrzeń sypialni głównej i łazienki uatrakcyjniają lukarny.

Rzuty

PARTER
PARTER 116,12 (120,15)
1. Wiatrołap 3,80 (3,80)
2. Hol 6,52 (6,52)
3. Spiżarnia 1,86 (1,86)
4. Kuchnia 11,86 (11,86)
5. Salon 24,06 (24,06)
6. Schowek 0,58 (4,61)
7. Pokój 8,22 (8,22)
8. Łazienka 3,25 (3,25)
9. Pralnia 5,34 (5,34)
10. Kotłownia 15,77 (15,77)
11. Garaż 34,86 (34,86)
PODDASZE
PODDASZE 98,05 (121,31)
1. Hol i schody 15,21 (15,21)
2. Pokój 14,91 (18,52)
3. Pokój 14,37 (17,58)
4. Pokój 11,36 (13,65)
5. Garderoba 9,67 (18,76)
6. Pom. rekreacyjne 23,89 (27,62)
7. Łazienka 8,64 (9,97)

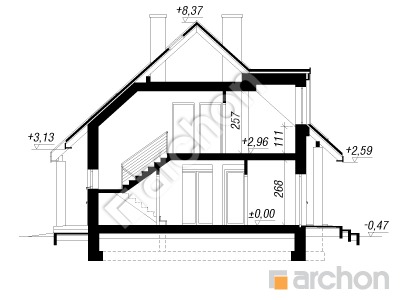

Przekrój

projekt Dom w goldenach przekroj budynku

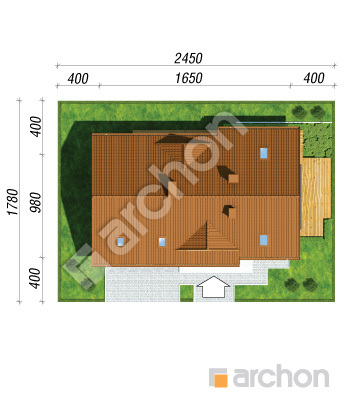

Obrys

polnoc
projekt Dom w goldenach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

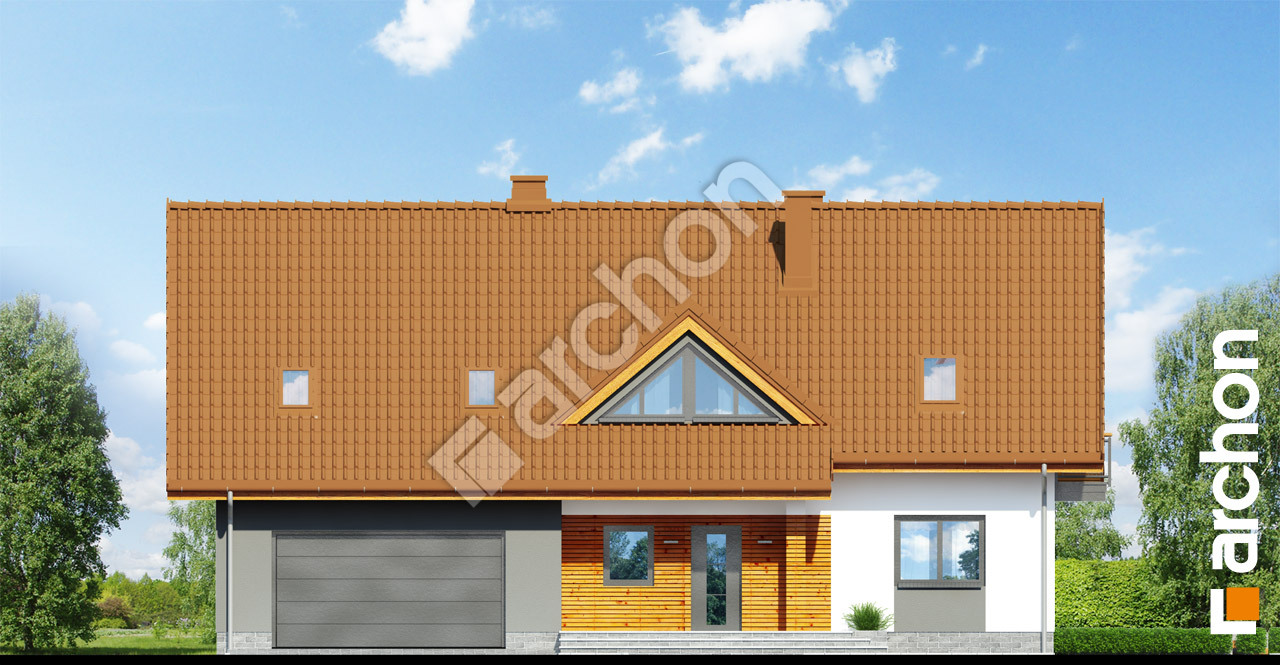

Projekt dom w goldenach  264 Elewacja frontowa

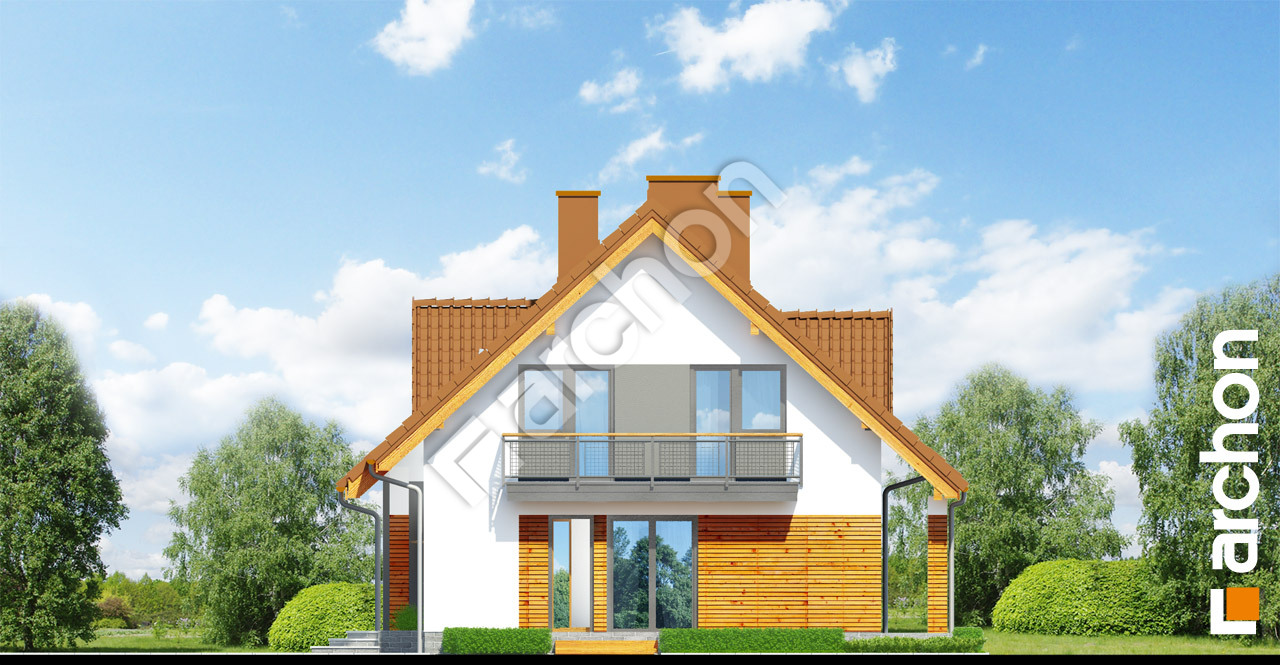

Projekt dom w goldenach  265 Elewacja boczna

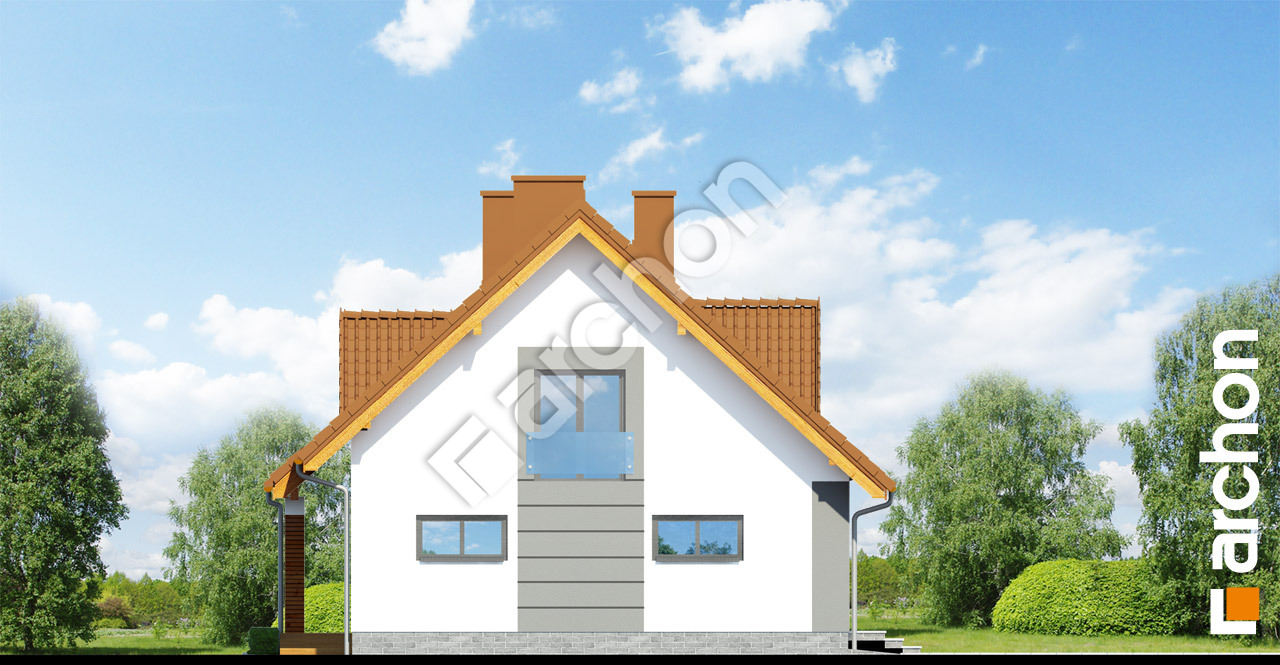

Projekt dom w goldenach  266 Elewacja boczna

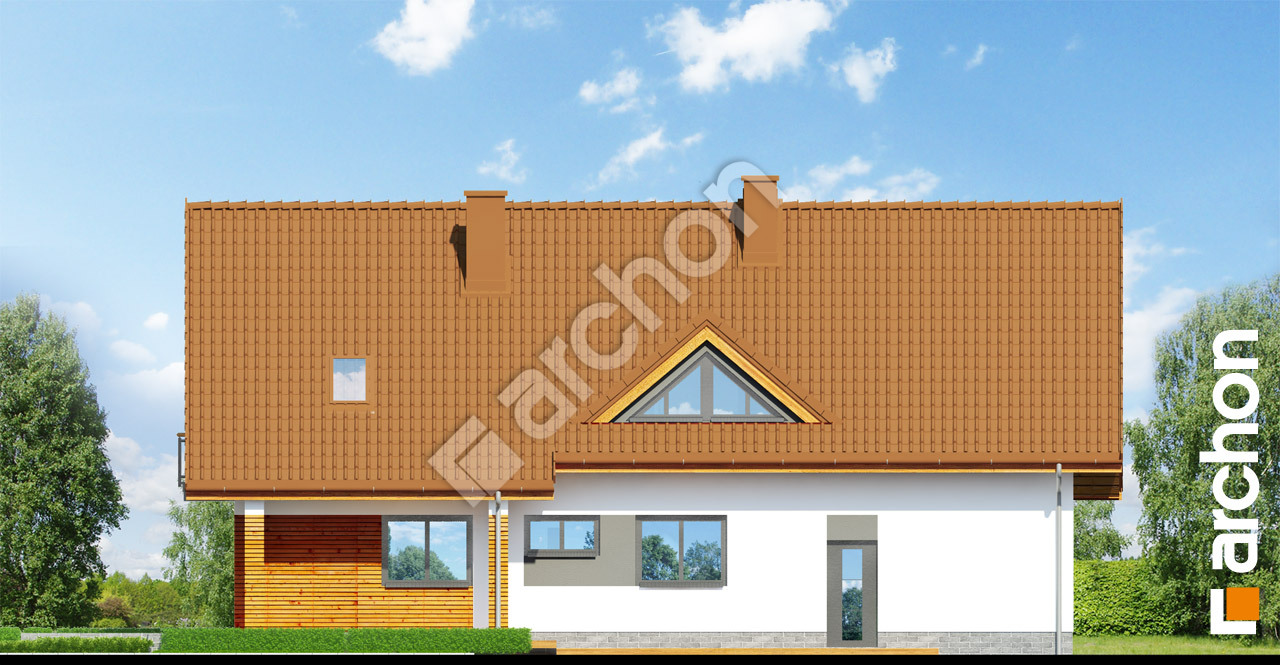

Projekt dom w goldenach  267 Elewacja ogrodowa
