Projekt domu Dom w groszku 4 ver. 2

2 880,00 zł

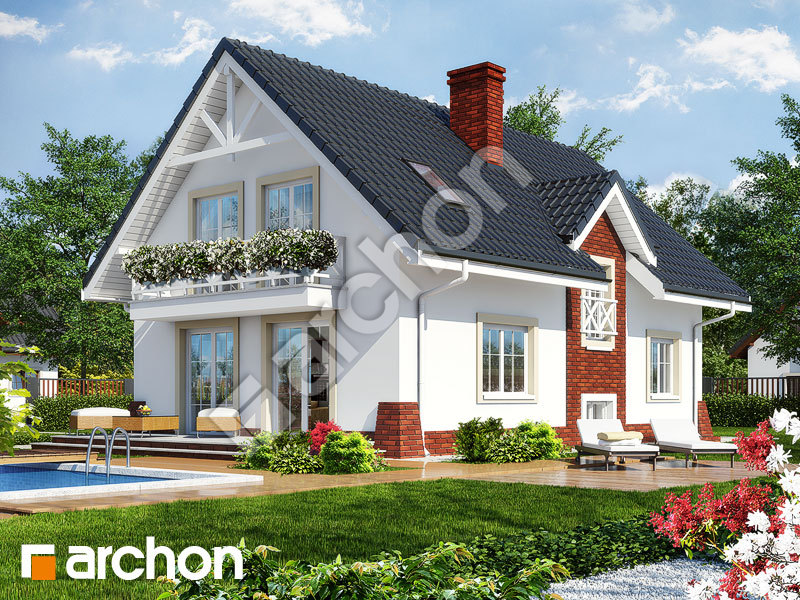

projekt Dom w groszku 4 widok 1
projekt Dom w groszku 4 widok 1
projekt Dom w groszku 4 widok 2
projekt Dom w groszku 4 widok 2
projekt Dom w groszku 4 lustrzane odbicie 1
projekt Dom w groszku 4 lustrzane odbicie 1
projekt Dom w groszku 4 lustrzane odbicie 2
projekt Dom w groszku 4 lustrzane odbicie 2
projekt Dom w groszku 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w groszku 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 1
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 1
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 2
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 2
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 3
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 3
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 1
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 1
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 2
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 2
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 3
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 3
projekt Dom w groszku 4 widok 1
projekt Dom w groszku 4 widok 2
projekt Dom w groszku 4 lustrzane odbicie 1
projekt Dom w groszku 4 lustrzane odbicie 2
projekt Dom w groszku 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 1
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 2
projekt Dom w groszku 4 Aranżacja kuchni 1 widok 3
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 1
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 2
projekt Dom w groszku 4 Aranżacja kuchni 2 widok 3

Powierzchnia domu:

136,79 m2
  • + powierzchnia piwnic
    77,73 m2

Min. wymiary działki:

20,16 x 17,2 m
  • po adaptacji
    20,16 x 16,2 m
    (Likwidacja wykusza i modyfikacja lukarny frontowej.)
  • dla działki do 16 m
    20,16 x 14,2 m
    (Likwidacja wykusza i modyfikacja lukarny frontowej, likwidacja okien na tylnej elewacji oraz okien dachowych na tylnej połaci, skrócenie okapów.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, piwnica

Cena projektu:

2 880,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w groszku 4

Powierzchnie i wymiary

Powierzchnia netto domu
bez piwnic
136,79 m2
Powierzchnia piwnic 77,73 m2
Powierzchnia zabudowy 104,47 m2
Powierzchnia podłóg 230,12 m2
Powierzchnia całkowita 312,56 m2
Kubatura 943,06 m3
Wysokość budynku 8,29 m
Minimalne wymiary działki 20,16 x 17,2 m
Minimalne wymiary po adaptacji 20,16 x 16,2 m
(Likwidacja wykusza i modyfikacja lukarny frontowej.)
Minimalne wymiary po adaptacji dla działki do 16 m 20,16 x 14,2 m
(Likwidacja wykusza i modyfikacja lukarny frontowej, likwidacja okien na tylnej elewacji oraz okien dachowych na tylnej połaci, skrócenie okapów.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny MAX 29 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 120 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 32 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 76 [kWh/(m2*rok)]
EP (gaz) 76 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 24 [kWh/(m2*rok)]
Uściany 0,152 W/(m2*K)
Udachu 0,136 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w groszku 4 Obrót o 360°

Dom w groszku 4 ver.2

Przytulny, niewielki dom jednorodzinny z podpiwniczeniem, przeznaczony również na działki z wejściem od południa. Piwnica zawiera pomieszczenia gospodarcze oraz kotłownię na paliwo stałe. Parter to strefa dzienna: salon z kominkiem i aneksem jadalnym, kuchnia, gabinet oraz łazienka. Z wiatrołapu dostępna jest wygodna garderoba. Na poddaszu znajdują się trzy przestronne i słoneczne sypialnie, łazienka i garderoba. Ekonomiczny dom o bogatym programie funkcjonalnym i dużym zapleczem gospodarczym w podpiwniczeniu.

Rzuty

PIWNICA
PIWNICA 77,73 (80,48)
1. Schody 3,89
2. Korytarz 5,88 (8,63)
3. Pralnia 12,24
4. Pom. gospodarcze 12,84
5. Spiżarnia 9,97
6. Kotłownia 32,91
PARTER
PARTER 75,97
1. Wiatrołap 3,77
2. Hol 8,46
3. Kuchnia 10,33
4. Salon + Jadalnia 32,91
5. Schody 4,46
6. Pokój 9,80
7. Łazienka 3,41
8. Garderoba 2,83
PODDASZE
PODDASZE 60,82 (73,67)
1. Hol 5,07 (5,07)
2. Pokój 15,17 (17,65)
3. Garderoba 4,66 (6,53)
4. Łazienka 8,45 (10,86)
5. Pokój 13,60 (16,32)
6. Pokój 13,87 (17,24)

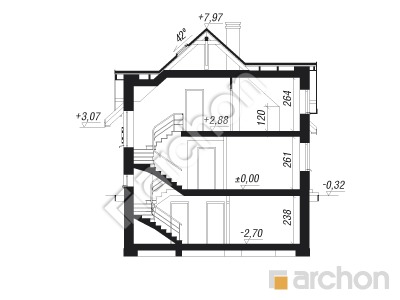

Przekrój

projekt Dom w groszku 4 przekroj budynku

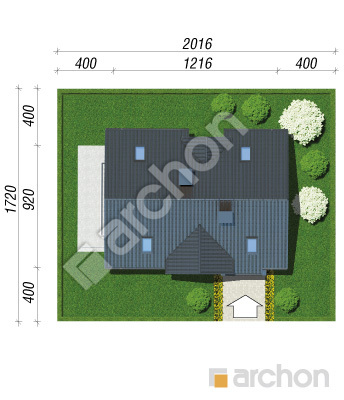

Obrys

polnoc
projekt Dom w groszku 4 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

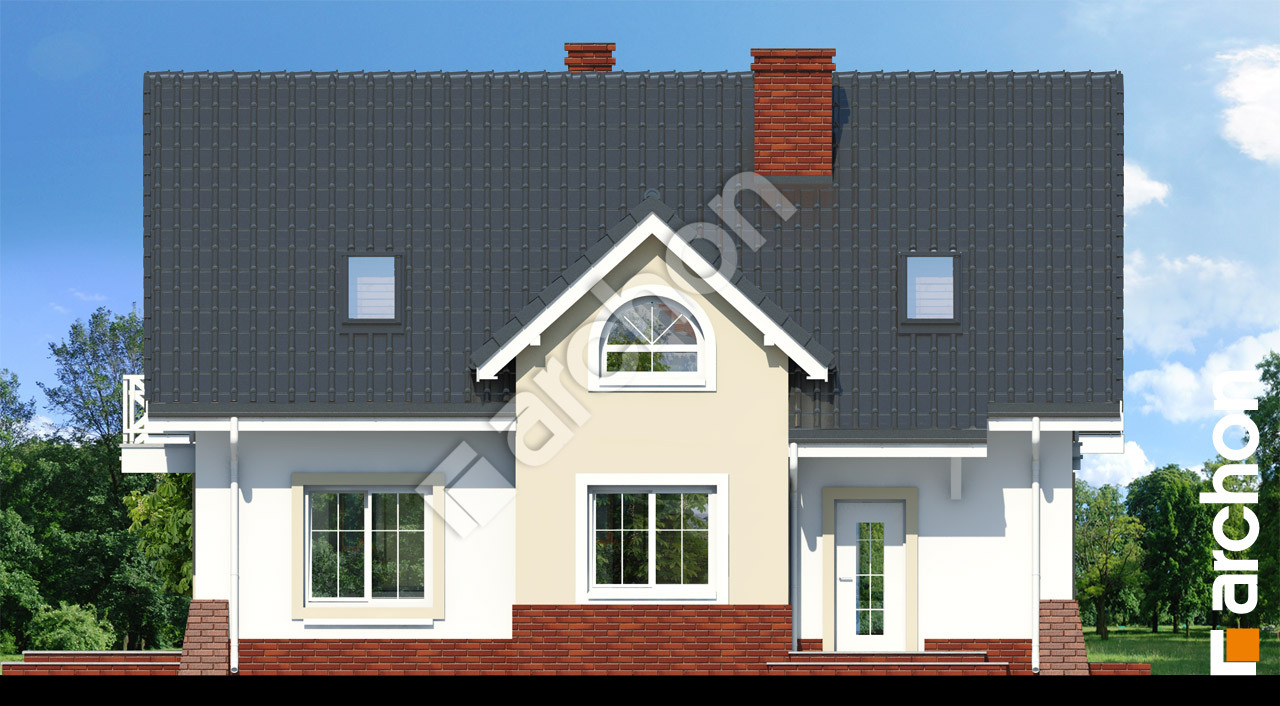

Projekt dom w groszku 4 ver 2  264 Elewacja frontowa

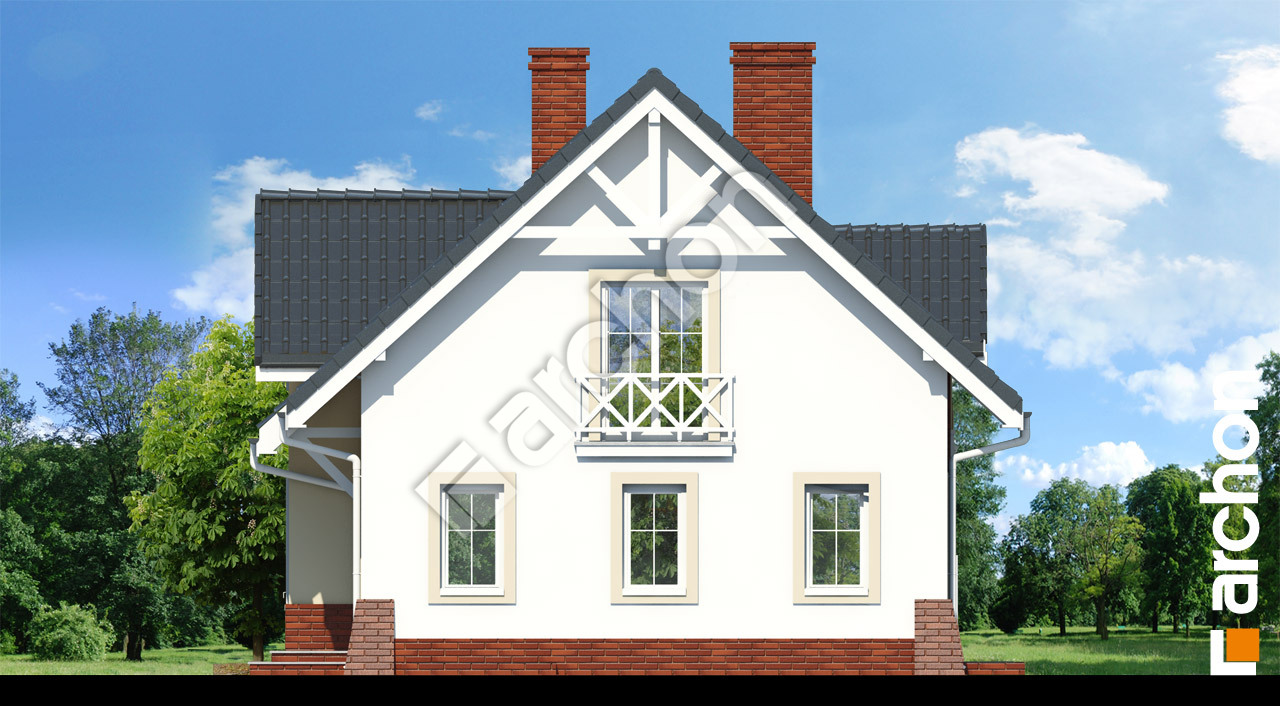

Projekt dom w groszku 4 ver 2  265 Elewacja boczna

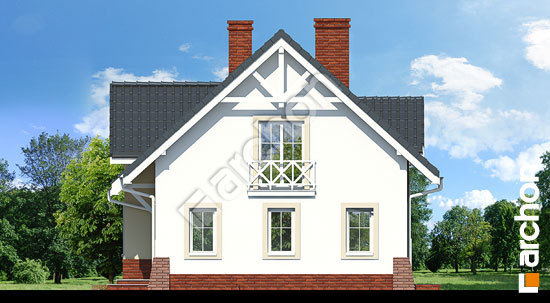

Projekt dom w groszku 4 ver 2  266 Elewacja boczna

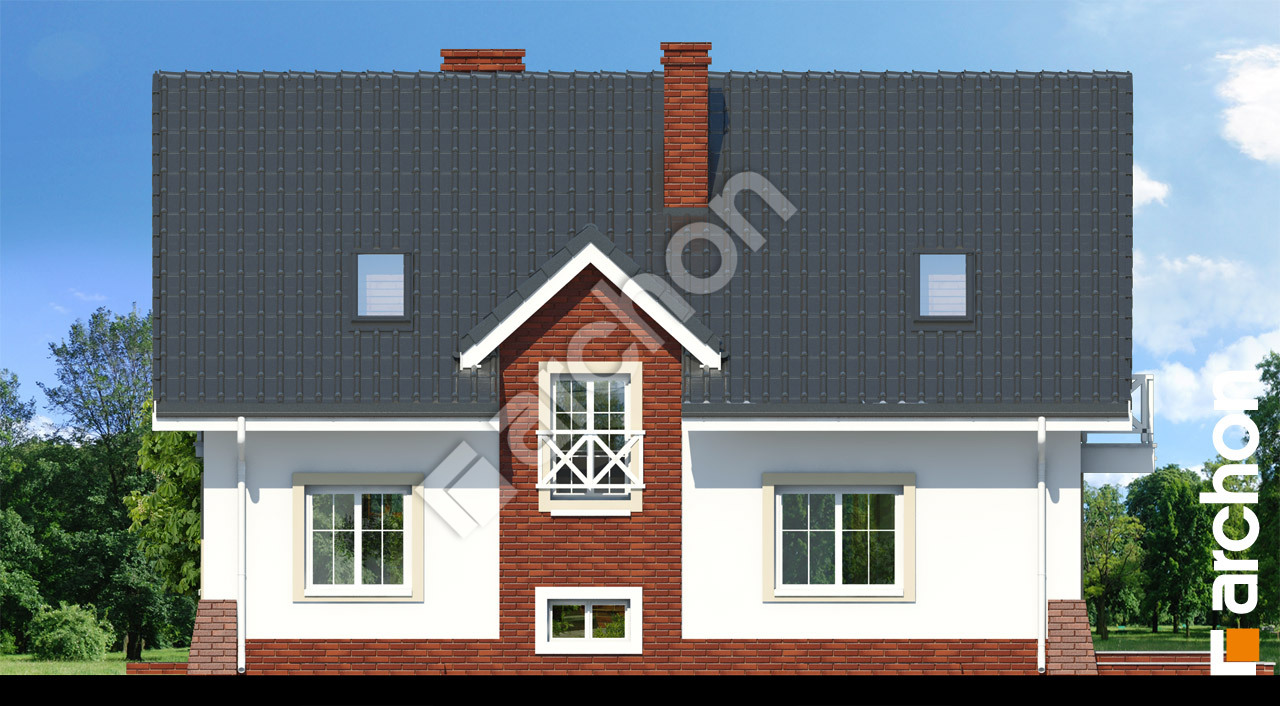

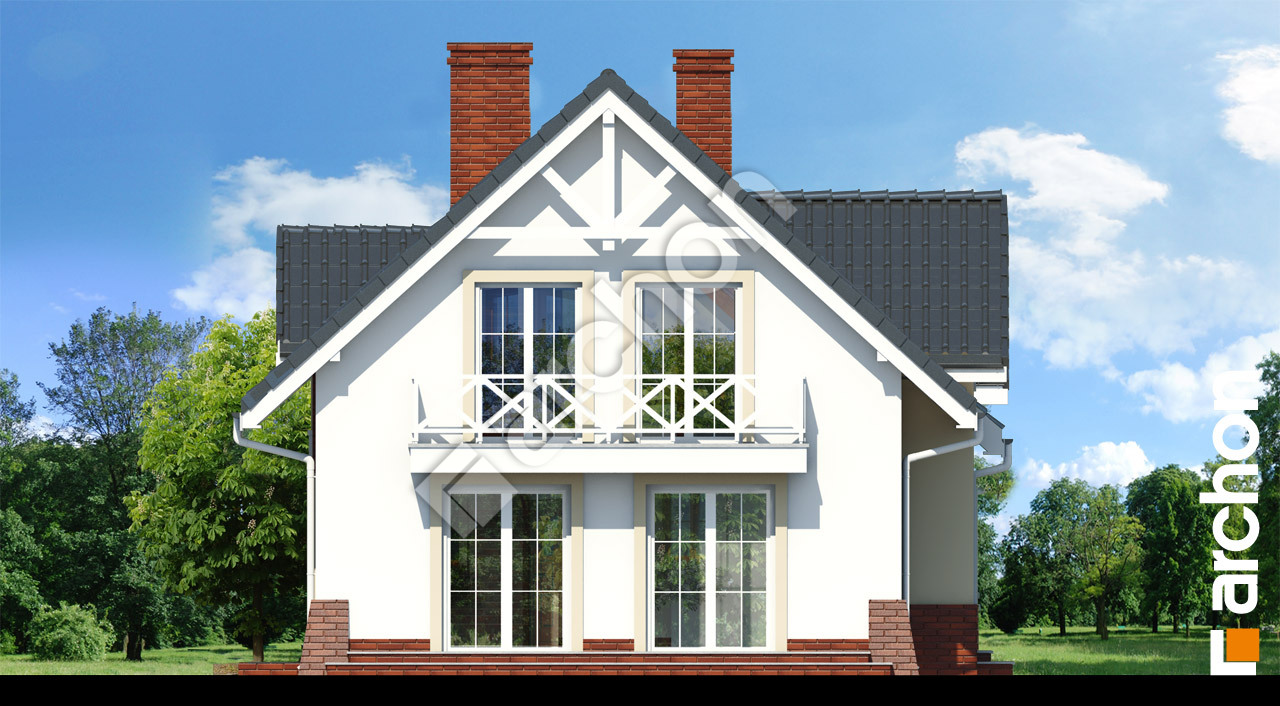

Projekt dom w groszku 4 ver 2  267 Elewacja ogrodowa
