Projekt domu jednorodzinnego
Dom w groszku ver. 2

2 320,00 zł 2 070,00 zł

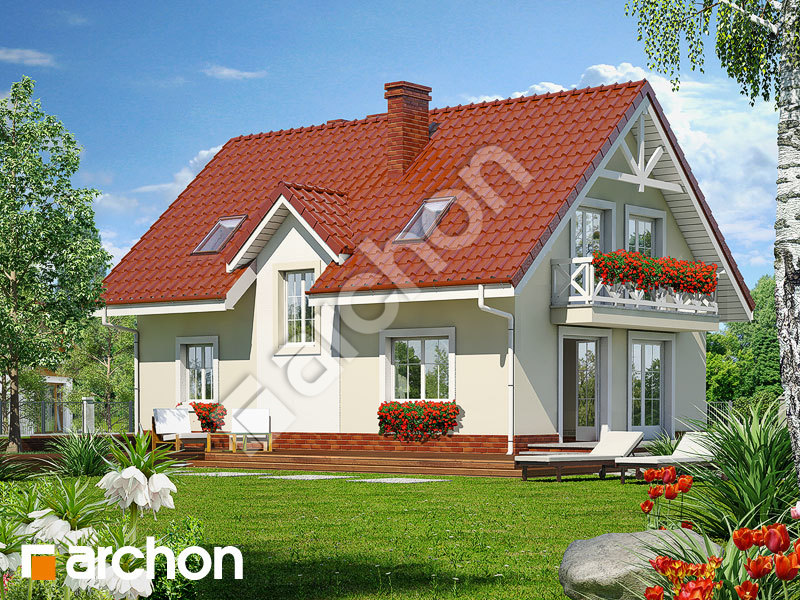

projekt Dom w groszku widok 1
projekt Dom w groszku widok 1
projekt Dom w groszku widok 2
projekt Dom w groszku widok 2
projekt Dom w groszku lustrzane odbicie 1
projekt Dom w groszku lustrzane odbicie 1
projekt Dom w groszku lustrzane odbicie 2
projekt Dom w groszku lustrzane odbicie 2
projekt Dom w groszku Stylizacja 3
projekt Dom w groszku Stylizacja 3
projekt Dom w groszku Stylizacja 4
projekt Dom w groszku Stylizacja 4
projekt Dom w groszku Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w groszku Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w groszku Wizualizacja kuchni 1 widok 1
projekt Dom w groszku Wizualizacja kuchni 1 widok 1
projekt Dom w groszku Wizualizacja kuchni 1 widok 2
projekt Dom w groszku Wizualizacja kuchni 1 widok 2
projekt Dom w groszku Wizualizacja kuchni 2 widok 1
projekt Dom w groszku Wizualizacja kuchni 2 widok 1
projekt Dom w groszku Wizualizacja kuchni 2 widok 2
projekt Dom w groszku Wizualizacja kuchni 2 widok 2
projekt Dom w groszku widok 1
projekt Dom w groszku widok 2
projekt Dom w groszku lustrzane odbicie 1
projekt Dom w groszku lustrzane odbicie 2
projekt Dom w groszku Stylizacja 3
projekt Dom w groszku Stylizacja 4
projekt Dom w groszku Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w groszku Wizualizacja kuchni 1 widok 1
projekt Dom w groszku Wizualizacja kuchni 1 widok 2
projekt Dom w groszku Wizualizacja kuchni 2 widok 1
projekt Dom w groszku Wizualizacja kuchni 2 widok 2

Powierzchnia domu:

122,78 m2
  • + powierzchnia kotłowni
    4,21 m2

Min. wymiary działki:

19,3 x 17,1 m
  • po adaptacji
    19,3 x 16,1 m
  • dla działki do 16 m
    19,3 x 14,1 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w groszku

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
122,78 m2
Powierzchnia kotłowni 4,21 m2
Powierzchnia zabudowy 95,85 m2
Powierzchnia podłóg 141,35 m2
Powierzchnia całkowita 188,16 m2
Kubatura 617,57 m3
Wysokość budynku 8,3 m
Minimalne wymiary działki 19,3 x 17,1 m
Minimalne wymiary po adaptacji 19,3 x 16,1 m
Minimalne wymiary po adaptacji dla działki do 16 m 19,3 x 14,1 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 120 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco 51 [kWh/(m2*rok)]
EP (gaz) 92 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Ekonomiczny projekt domu o prostej bryle i funkcjonalnym wnętrzu. Na parterze mieści się przestronna strefa dzienna - salon z kominkiem i wyjściem na taras oraz otwarta kuchnia z wykuszem. Program uzupełnia gabinet, łazienka i kotłownia dostępna z wiatrołapu. Poddasze to strefa prywatna mieszkańców, gdzie znajdują się trzy jasne sypialnie, łazienka oraz garderoba. Dzięki zastosowaniu dachu dwuspadowego pomieszczenia poddasza są ustawne i dobrze doświetlone.

Rzuty

PARTER
PARTER 72,57 (75,31)
1. Wiatrołap 4,13
2. Hol 7,95
3. Kuchnia 9,24
4. Salon 28,92
5. Schody 4,15
6. Spiżarnia 1,64 (4,38)
7. Pokój 9,09
8. Łazienka 3,24
9. Kotłownia 4,21
PODDASZE
PODDASZE 54,42 (66,04)
1. Hol 4,46 (4,46)
2. Pokój 14,46 (16,82)
3. Garderoba 2,83 (3,79)
4. Łazienka 5,98 (8,19)
5. Pokój 14,44 (17,77)
6. Pokój 12,25 (15,01)

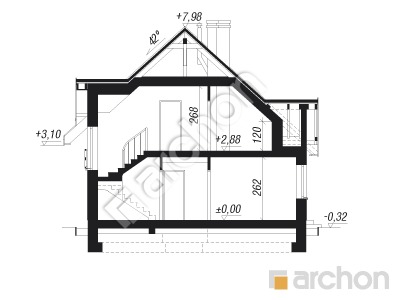

Przekrój

projekt Dom w groszku przekroj budynku

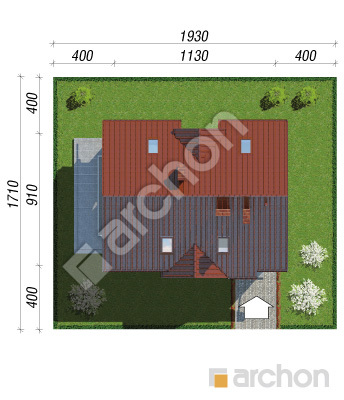

Obrys

polnoc
projekt Dom w groszku sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

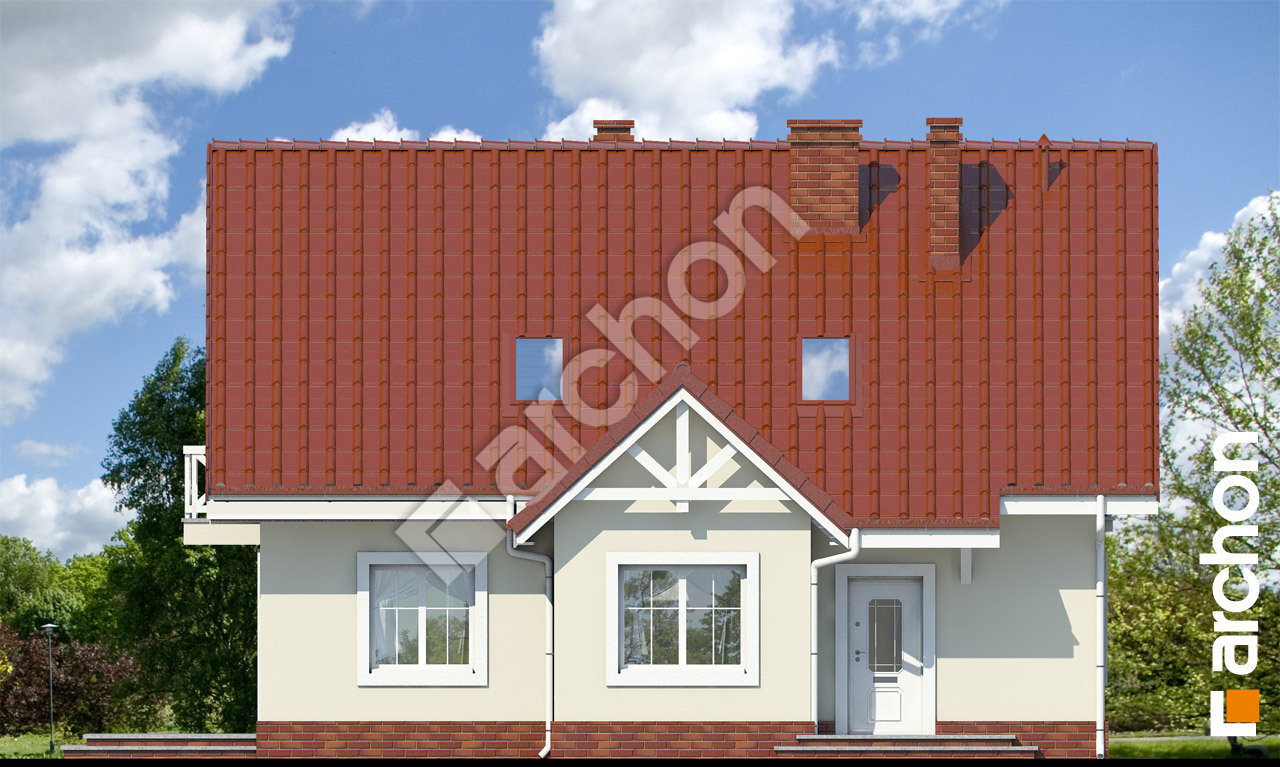

Projekt dom w groszku ver 2  264 Elewacja frontowa

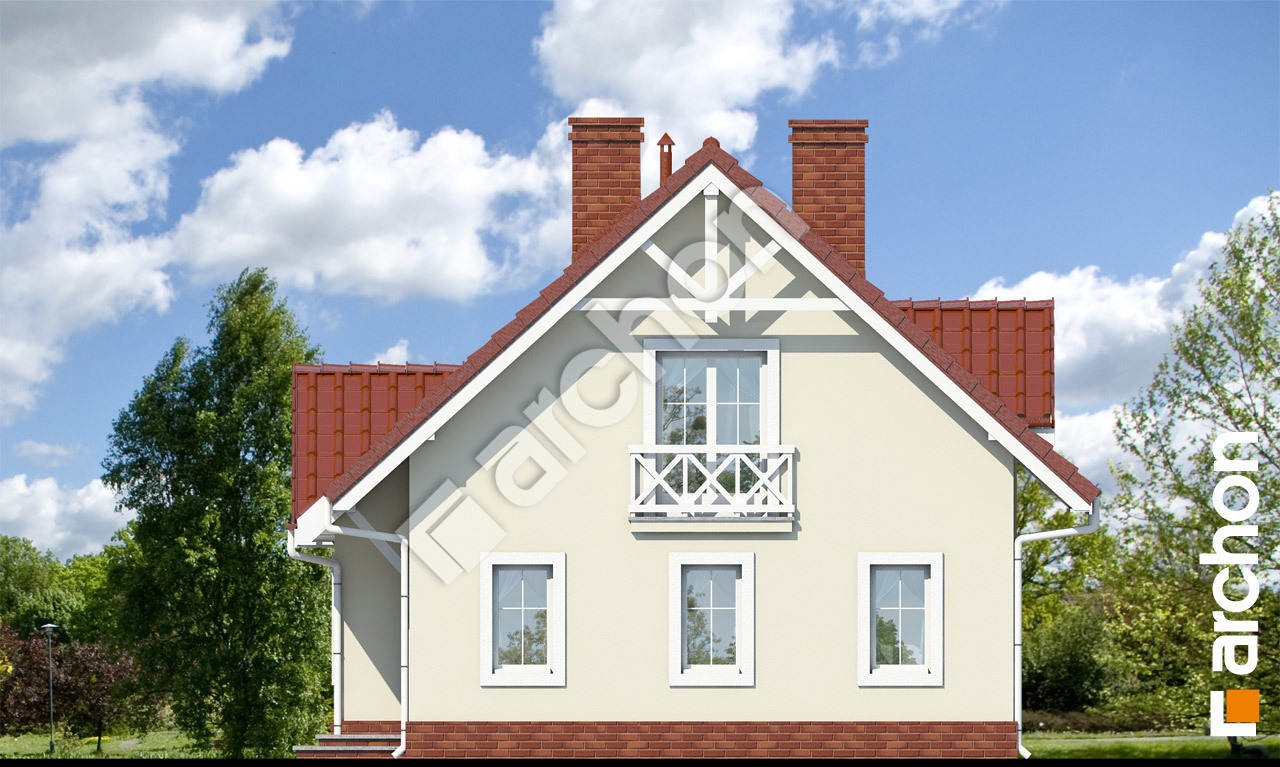

Projekt dom w groszku ver 2  265 Elewacja boczna

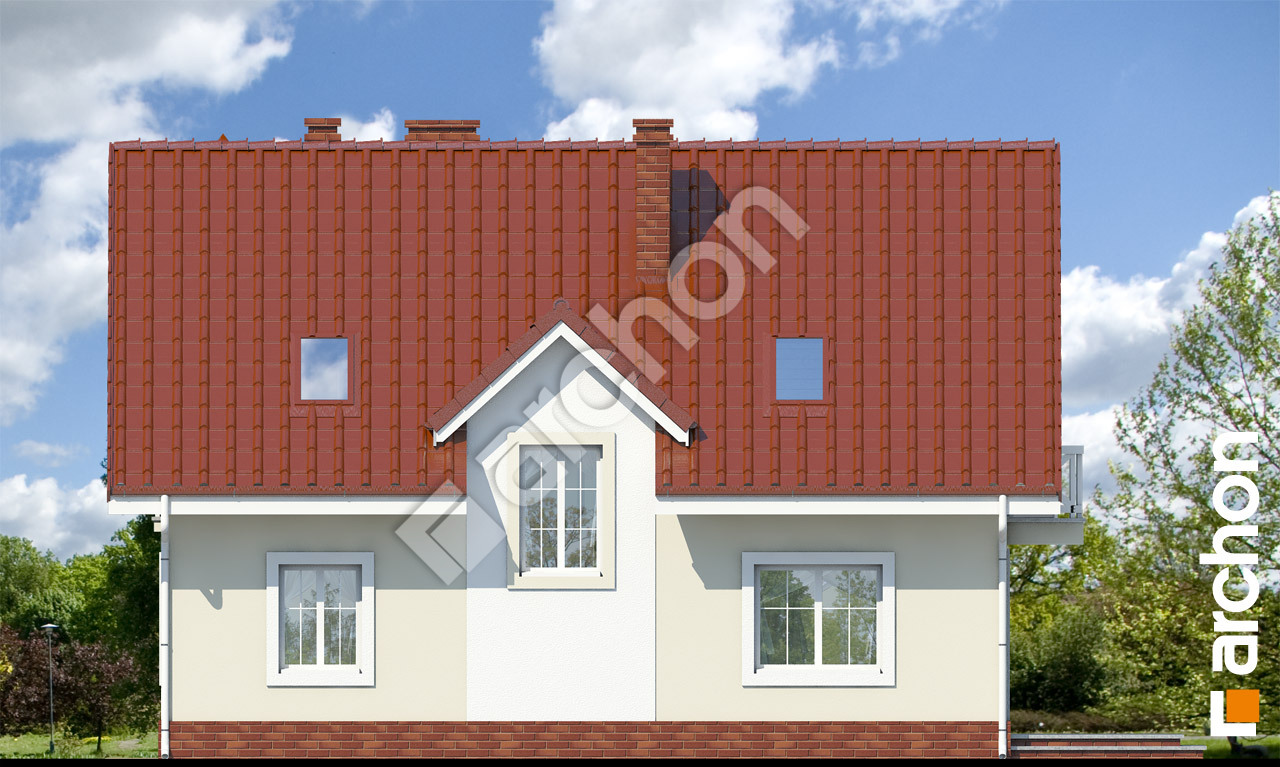

Projekt dom w groszku ver 2  266 Elewacja boczna

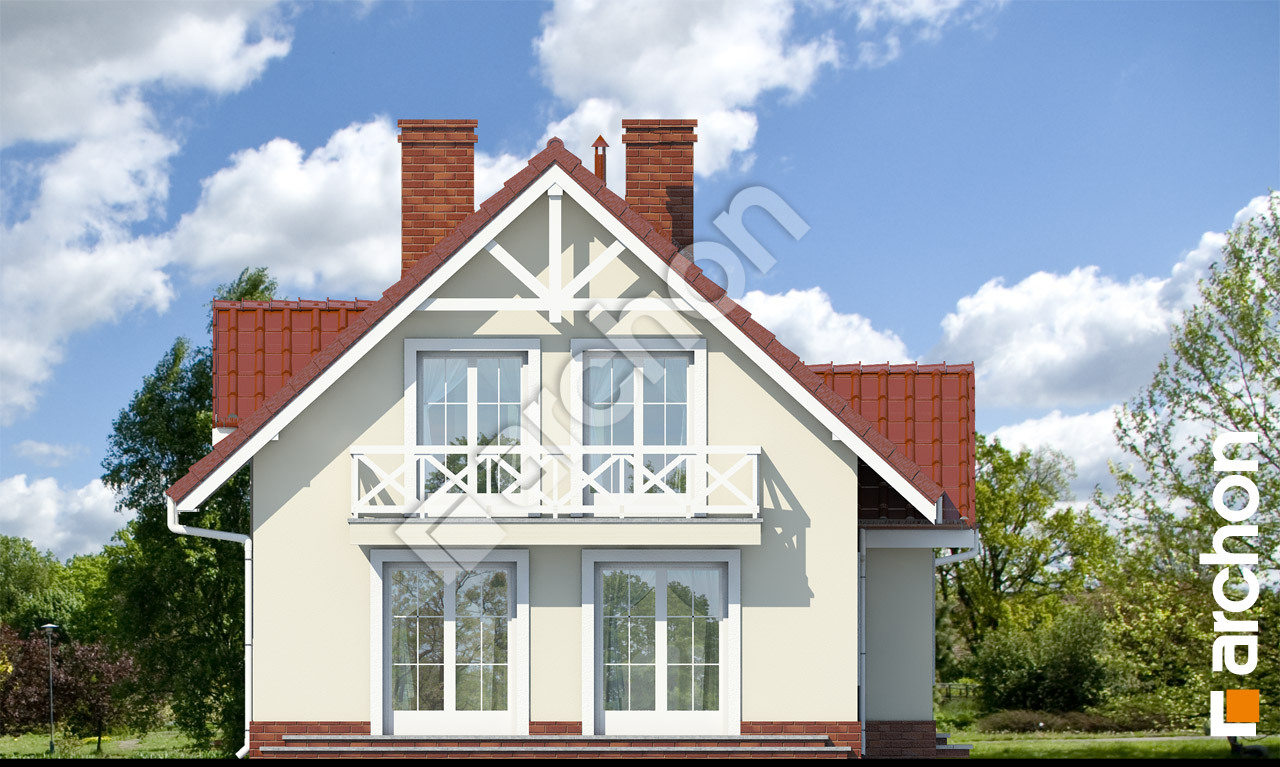

Projekt dom w groszku ver 2  267 Elewacja ogrodowa
