Projekt domu jednorodzinnego Dom w rododendronach 11 (N)

2 170,00 zł 1 920,00 zł
projekt Dom w rododendronach 11 (N) widok 1
projekt Dom w rododendronach 11 (N) widok 1
projekt Dom w rododendronach 11 (N) widok 2
projekt Dom w rododendronach 11 (N) widok 2
projekt Dom w rododendronach 11 (N) lustrzane odbicie 1
projekt Dom w rododendronach 11 (N) lustrzane odbicie 1
projekt Dom w rododendronach 11 (N) lustrzane odbicie 2
projekt Dom w rododendronach 11 (N) lustrzane odbicie 2
projekt Dom w rododendronach 11 (N) Stylizacja 3
projekt Dom w rododendronach 11 (N) Stylizacja 3
projekt Dom w rododendronach 11 (N) Stylizacja 4
projekt Dom w rododendronach 11 (N) Stylizacja 4
projekt Dom w rododendronach 11 (N) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 11 (N) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 11 (N) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 11 (N) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 11 (N) Wizualizacja kuchni 1 widok 1
projekt Dom w rododendronach 11 (N) Wizualizacja kuchni 1 widok 1
projekt Dom w rododendronach 11 (N) widok 1
projekt Dom w rododendronach 11 (N) widok 2
projekt Dom w rododendronach 11 (N) lustrzane odbicie 1
projekt Dom w rododendronach 11 (N) lustrzane odbicie 2
projekt Dom w rododendronach 11 (N) Stylizacja 3
projekt Dom w rododendronach 11 (N) Stylizacja 4
projekt Dom w rododendronach 11 (N) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 11 (N) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 11 (N) Wizualizacja kuchni 1 widok 1

Powierzchnia domu:

87,70 m2
  • + powierzchnia kotłowni
    4,90 m2

Min. wymiary działki:

16,12 x 16,97 m
  • po adaptacji
    15,12 x 16,97 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek

Cena projektu:

2 170,00 zł 1 920,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w rododendronach 11 (N)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
87,7 m2
Powierzchnia kotłowni 4,9 m2
Powierzchnia zabudowy 73,52 m2
Powierzchnia podłóg 105,29 m2
Powierzchnia całkowita 147,04 m2
Kubatura 468,33 m3
Wysokość budynku 8,21 m
Minimalne wymiary działki 16,12 x 16,97 m
Minimalne wymiary po adaptacji 15,12 x 16,97 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 97 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 61 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 113 [kWh/(m2*rok)]
EP (gaz) 117 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Rzuty

PARTER
PARTER 50,49 (50,84)
1. Wiatrołap 3,68
2. Hol 2,07
3. Kuchnia 9,20
4. Salon + Jadalnia 18,09
5. Gabinet 8,25
6. Łazienka 4,30 (4,65)
7. Kotłownia 4,90
PODDASZE
PODDASZE 42,11 (54,45)
1. Schody 4,18
2. Hol 2,95
3. Pokój 6,68 (8,92)
4. Pokój 8,72 (11,90)
5. Pokój 12,85 (16,79)
6. Łazienka 6,73 (9,71)

Przekrój

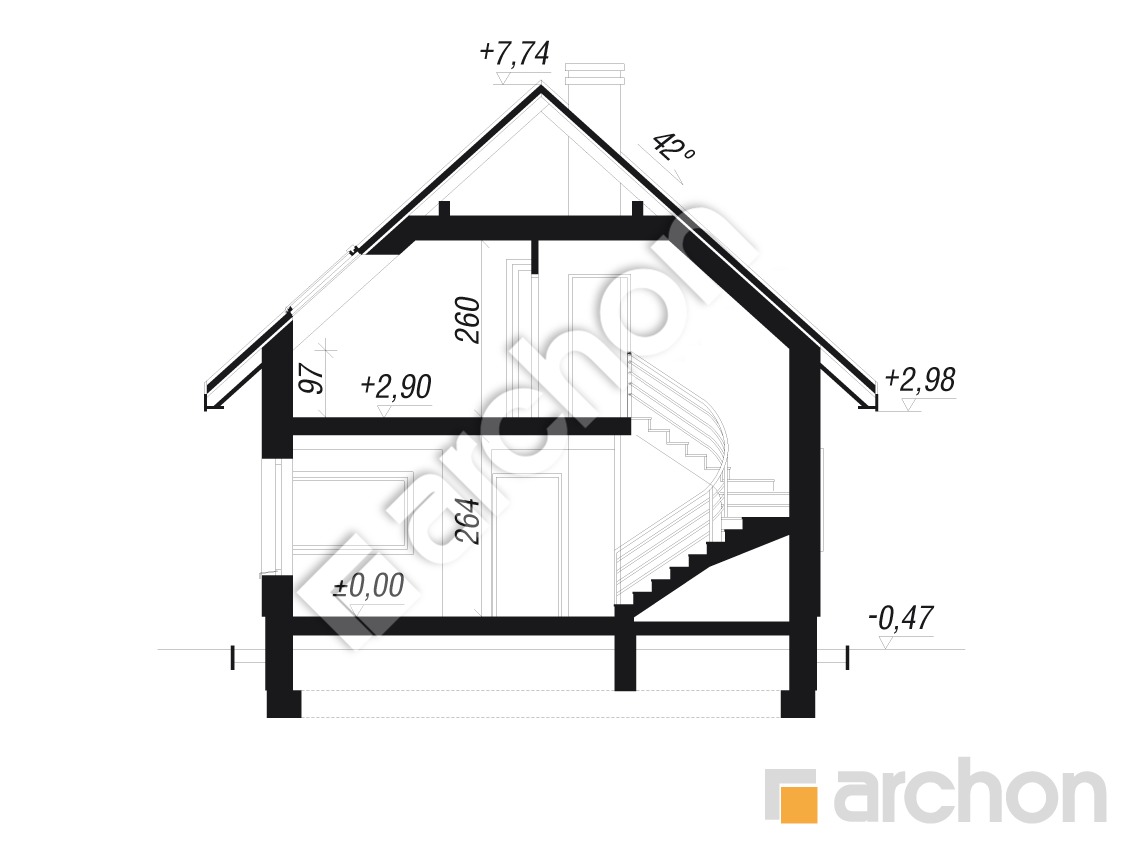

projekt Dom w rododendronach 11 (N) przekroj budynku

Obrys

polnoc

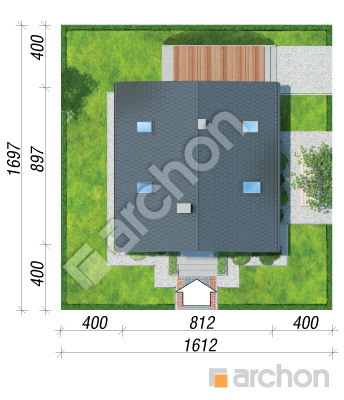

projekt Dom w rododendronach 11 (N) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

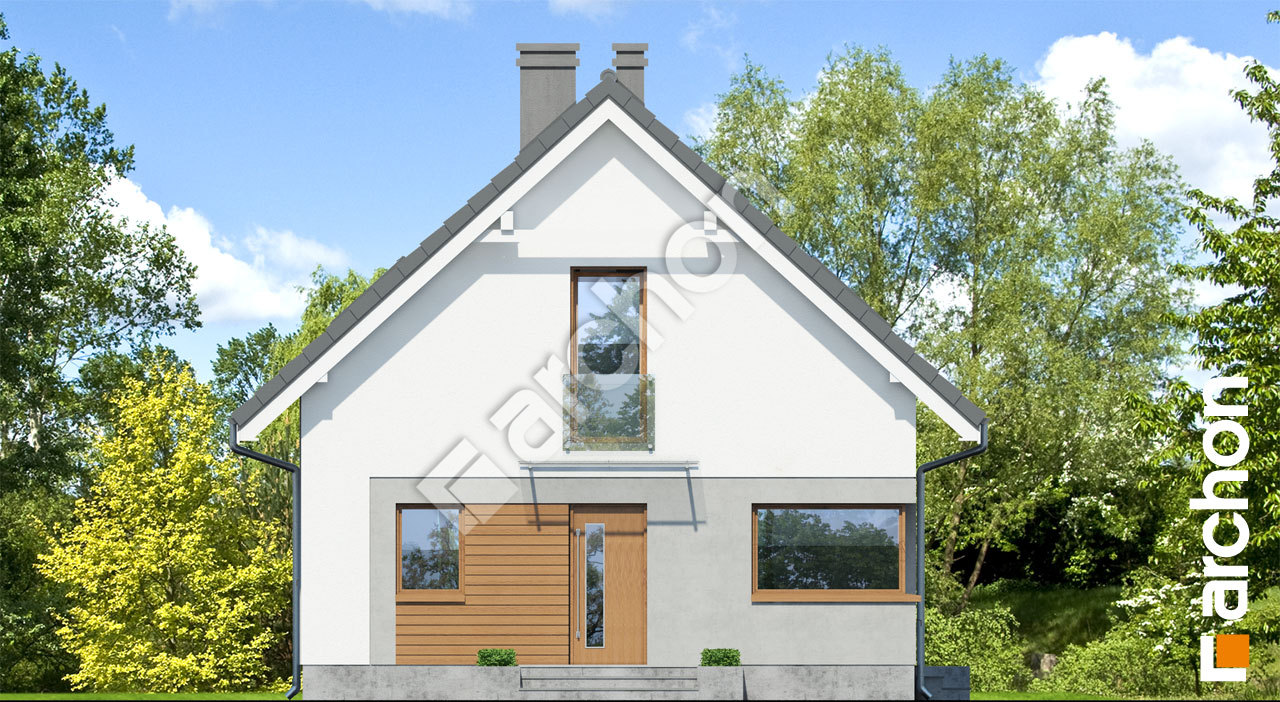

Projekt dom w rododendronach 11 n  264 Elewacja frontowa

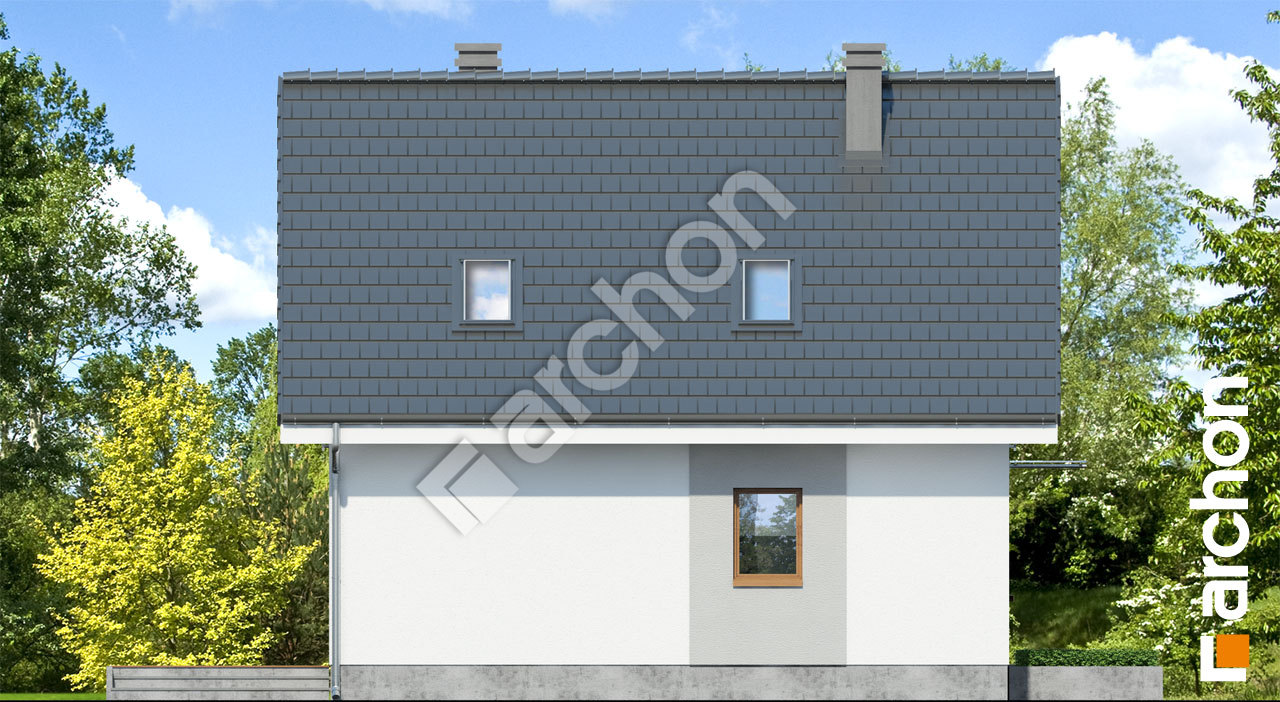

Projekt dom w rododendronach 11 n  265 Elewacja boczna

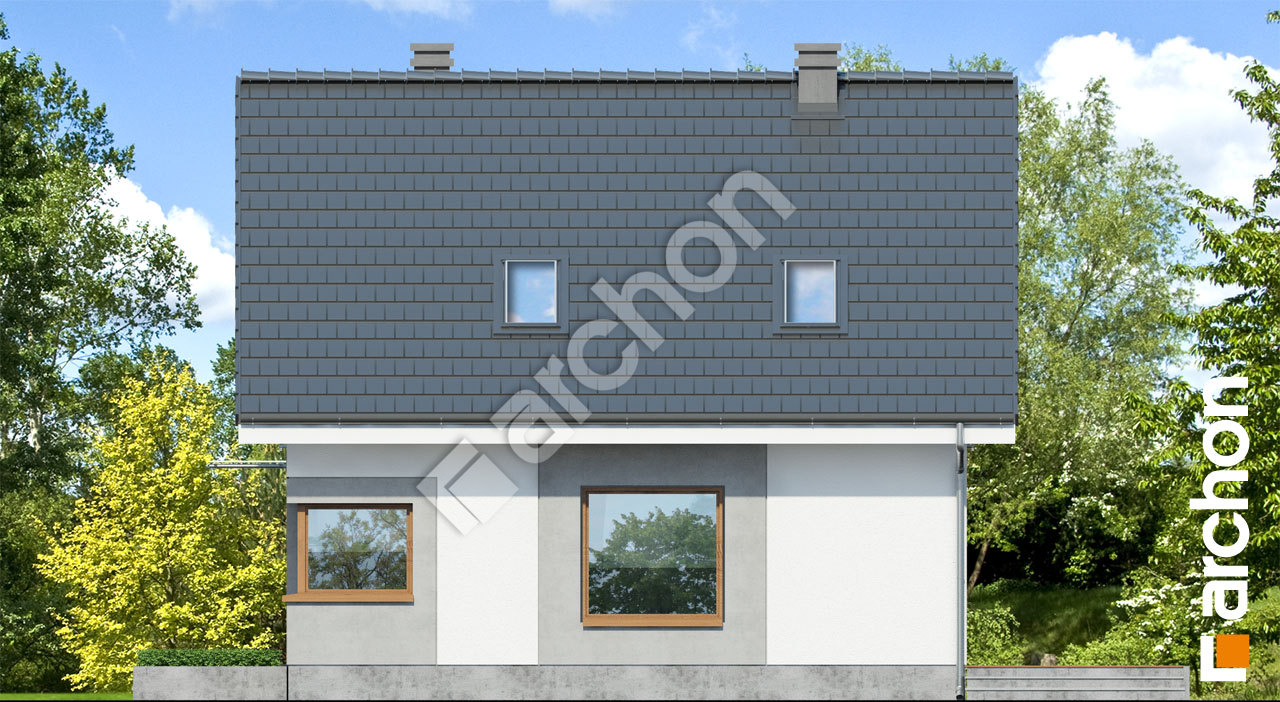

Projekt dom w rododendronach 11 n  266 Elewacja boczna

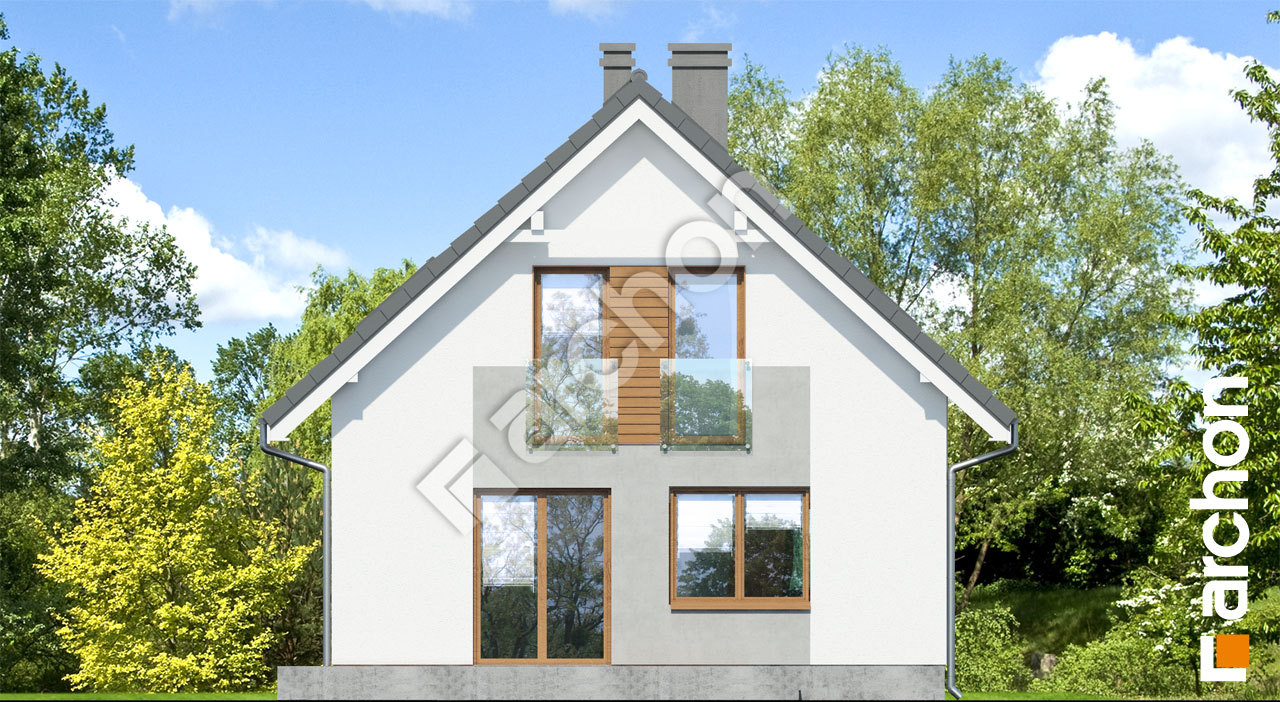

Projekt dom w rododendronach 11 n  267 Elewacja ogrodowa
