Dom w rododendronach 4 ver. 2 Projekt domu jednorodzinnego

2 320,00 zł 2 070,00 zł
projekt Dom w rododendronach 4 widok 1
projekt Dom w rododendronach 4 widok 1
projekt Dom w rododendronach 4 widok 2
projekt Dom w rododendronach 4 widok 2
projekt Dom w rododendronach 4 lustrzane odbicie 1
projekt Dom w rododendronach 4 lustrzane odbicie 1
projekt Dom w rododendronach 4 lustrzane odbicie 2
projekt Dom w rododendronach 4 lustrzane odbicie 2
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach 4 Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach 4 Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach 4 widok 1
projekt Dom w rododendronach 4 widok 2
projekt Dom w rododendronach 4 lustrzane odbicie 1
projekt Dom w rododendronach 4 lustrzane odbicie 2
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach 4 Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 4 Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach 4 Wizualizacja łazienki (wizualizacja 3 widok 1)

Powierzchnia domu:

99,45 m2
  • + powierzchnia garażu
    20,60 m2
  • + powierzchnia kotłowni
    3,44 m2

Min. wymiary działki:

20,02 x 16,92 m
  • po adaptacji
    19,22 x 16,92 m
    (Likwidacja wykusza.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w rododendronach 4

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
99,45 m2
Powierzchnia garażu 20,6 m2
Powierzchnia kotłowni 3,44 m2
Powierzchnia zabudowy 106,98 m2
Powierzchnia podłóg 133,43 m2
Powierzchnia całkowita 184,57 m2
Kubatura 625,92 m3
Wysokość budynku 8,18 m
Minimalne wymiary działki 20,02 x 16,92 m
Minimalne wymiary po adaptacji 19,22 x 16,92 m
(Likwidacja wykusza.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 110 cm
- dach: dwuspadowy, nachylenie 40 st. , 25 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 64 [kWh/(m2*rok)]
EP (gaz) 106 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,137 W/(m2*K)

Dodatkowe Informacje

Projekt domu o klasycznych proporcjach bryły oraz tradycyjnym wykończeniu elewacji. Osłonięte balkonem wejście wprowadza przez wiatrołap do przestronnego holu, który płynnie łączy się ze strefą dzienną. Wygodny salon zapewnia relaks przed kominkiem i kinem domowym, a jadalnia w przeszklonym wykuszu prowadzi do otwartej kuchni, która została wyposażona we wbudowaną spiżarnię. Zaprojektowany na parterze dodatkowy pokój może pełnić funkcję gabinetu. Z wiatrołapu dostępna jest kotłownia z funkcją pralni oraz garaż. Na poddaszu urządzono trzy sypialnie z balkonami oraz łazienkę. Wszystkie pomieszczenia są bardzo funkcjonalne, a bryła domu dzięki harmonijnej kompozycji otworów okiennych, detalowi architektonicznemu i proporcjach zestawionych elementów jest wyjątkowo efektowna. Zaprezentowany projekt należy do kategorii: projekty małych domów oraz projekty domów jednorodzinnych.

Rzuty

PARTER
PARTER 75,61 (76,22)
1. Wiatrołap 2,73
2. Hol 2,19
3. Spiżarnia 1,07
4. Kuchnia 7,78
5. Salon 23,59
6. Pokój 9,74
7. Łazienka 4,47 (5,08)
8. Kotłownia 3,44
9. Garaż 20,60
PODDASZE
PODDASZE 47,88 (57,21)
1. Schody 4,35 (4,35)
2. Hol 4,54 (4,54)
3. Łazienka 5,76 (8,05)
4. Pokój 10,14 (12,50)
5. Pokój 14,65 (16,97)
6. Pokój 8,44 (10,80)

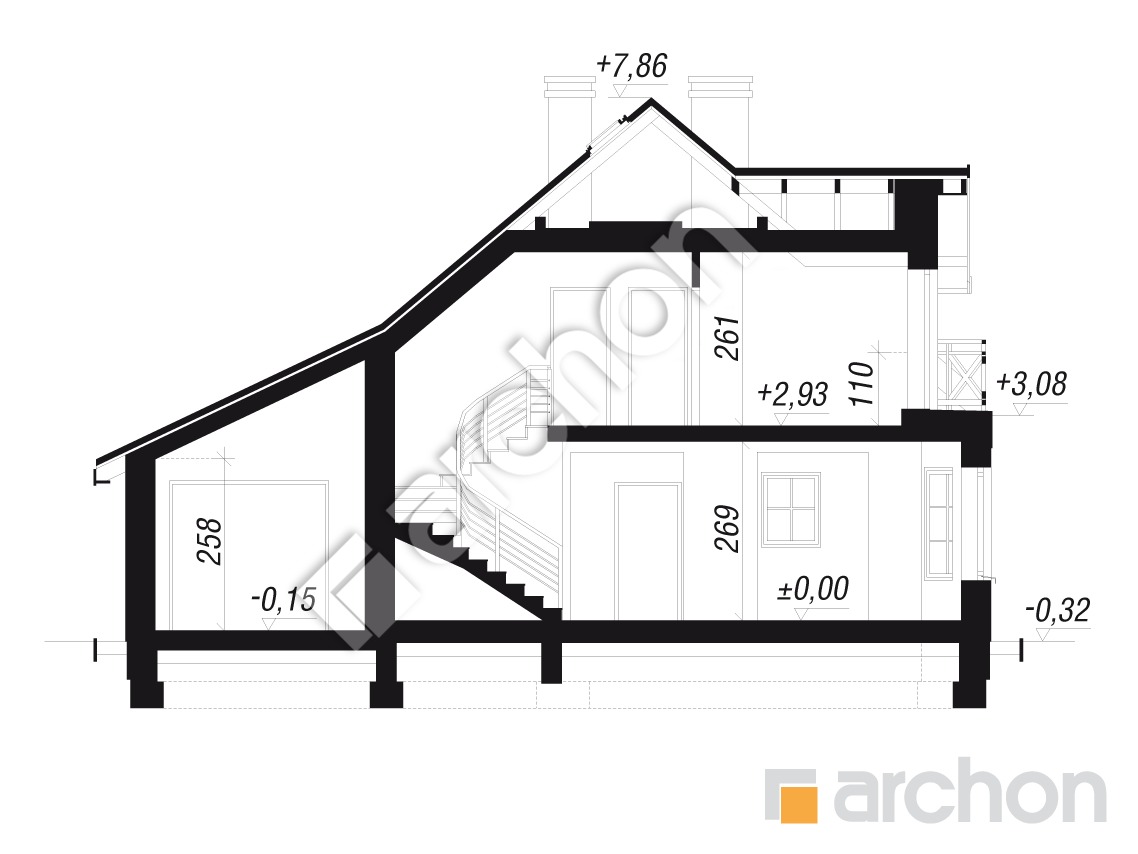

Przekrój

projekt Dom w rododendronach 4 przekroj budynku

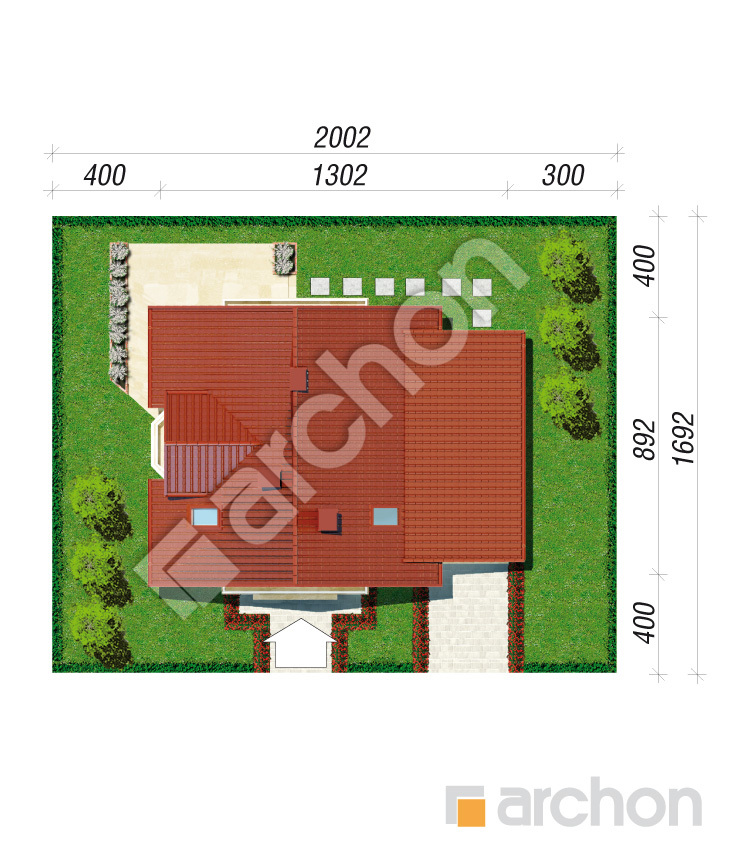

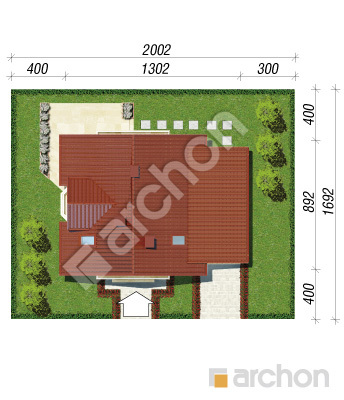

Obrys

polnoc
projekt Dom w rododendronach 4 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

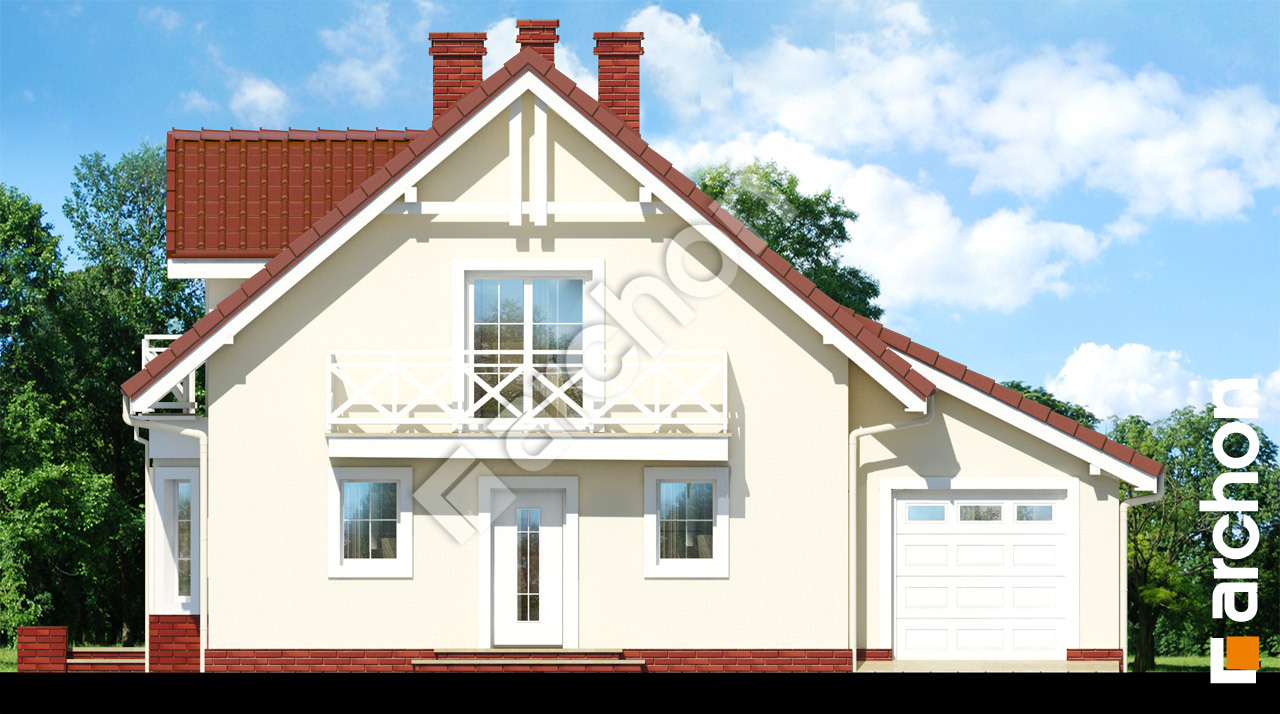

Projekt dom w rododendronach 4 ver 2  264 Elewacja frontowa

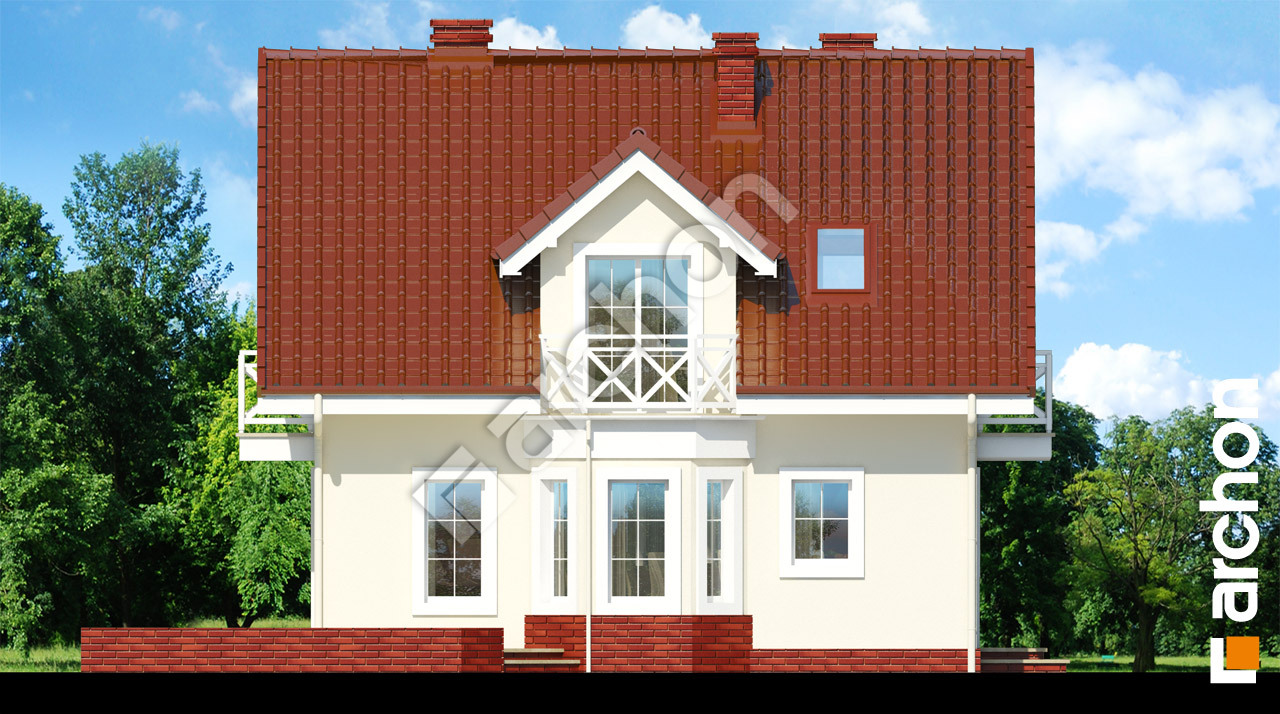

Projekt dom w rododendronach 4 ver 2  265 Elewacja boczna

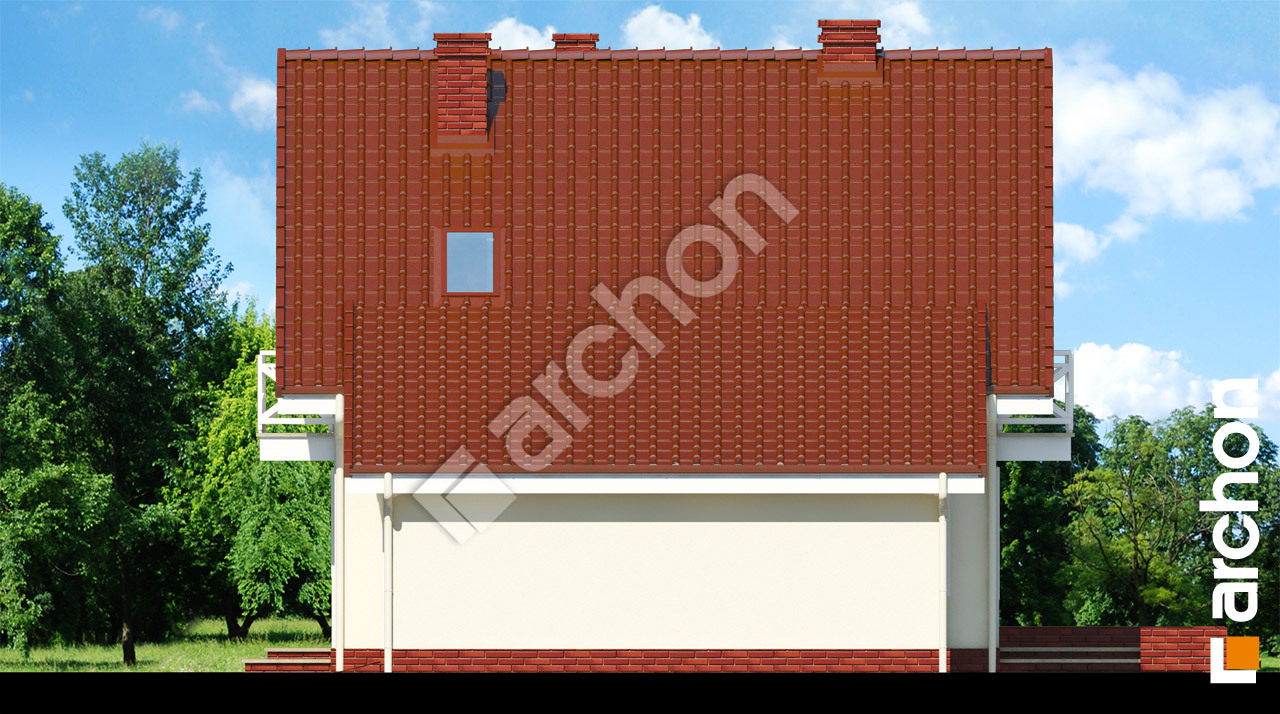

Projekt dom w rododendronach 4 ver 2  266 Elewacja boczna

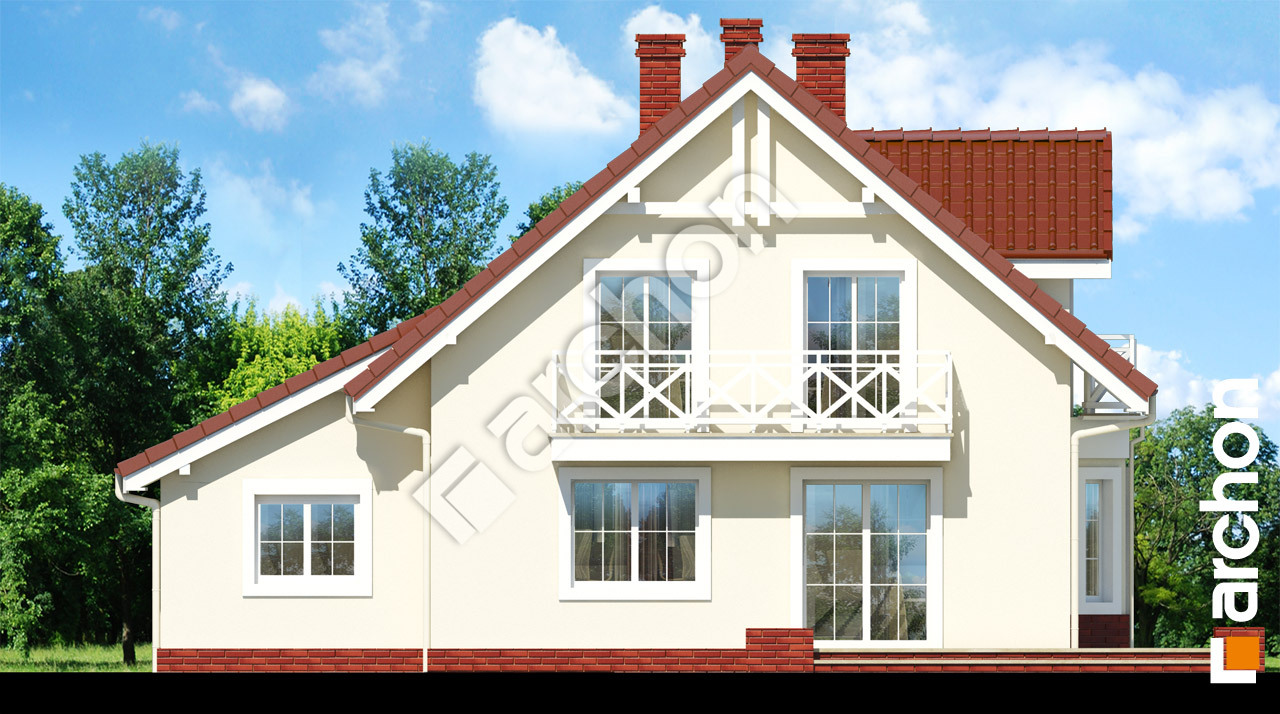

Projekt dom w rododendronach 4 ver 2  267 Elewacja ogrodowa
