Projekt domu Dom w rododendronach 6 ver. 3

2 530,00 zł

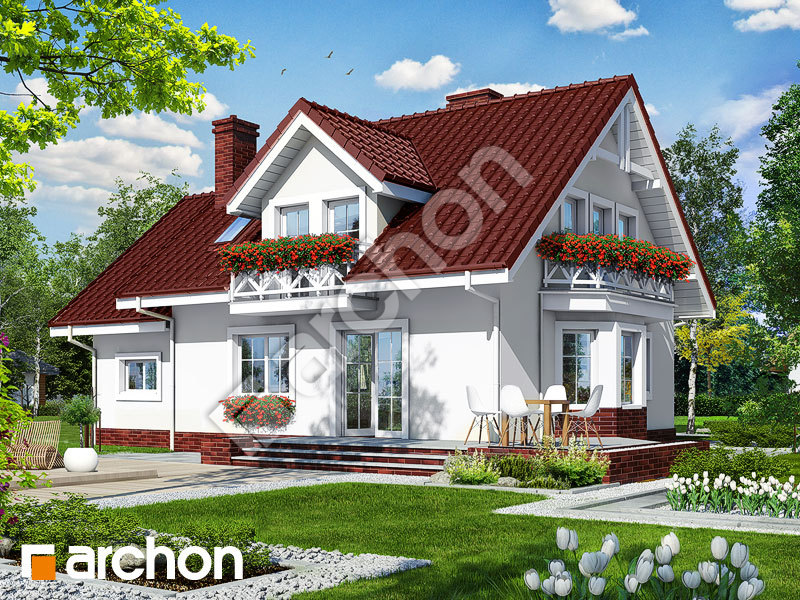

projekt Dom w rododendronach 6 widok 1
projekt Dom w rododendronach 6 widok 1
projekt Dom w rododendronach 6 widok 2
projekt Dom w rododendronach 6 widok 2
projekt Dom w rododendronach 6 lustrzane odbicie 1
projekt Dom w rododendronach 6 lustrzane odbicie 1
projekt Dom w rododendronach 6 lustrzane odbicie 2
projekt Dom w rododendronach 6 lustrzane odbicie 2
projekt Dom w rododendronach 6 Stylizacja 3
projekt Dom w rododendronach 6 Stylizacja 3
projekt Dom w rododendronach 6 Stylizacja 4
projekt Dom w rododendronach 6 Stylizacja 4
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 3)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 3)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 4)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 4)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 5)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 5)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 6)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 6)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 7)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 7)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 8)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 8)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 10)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 10)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 11)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 11)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 12)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 12)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 13)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 13)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 14)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 14)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 14)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 14)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 1)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 1)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 2)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 2)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 3)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 3)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 4)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 4)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 5)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 5)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 1
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 1
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 2
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 2
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 3
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 3
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 1
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 1
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 2
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 2
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 3
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 3
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 2)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 2)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 3)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 3)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 4)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 4)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 5)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 5)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 6)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 6)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 4 widok 1)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 4 widok 1)
projekt Dom w rododendronach 6 widok 1
projekt Dom w rododendronach 6 widok 2
projekt Dom w rododendronach 6 lustrzane odbicie 1
projekt Dom w rododendronach 6 lustrzane odbicie 2
projekt Dom w rododendronach 6 Stylizacja 3
projekt Dom w rododendronach 6 Stylizacja 4
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 3)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 4)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 5)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 6)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 7)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 8)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 10)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 11)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 12)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 13)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 14)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 2 widok 14)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 1)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 2)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 3)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 4)
projekt Dom w rododendronach 6 Strefa dzienna (wizualizacja 3 widok 5)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach 6 Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 1
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 2
projekt Dom w rododendronach 6 Aranżacja kuchni 1 widok 3
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 1
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 2
projekt Dom w rododendronach 6 Aranżacja kuchni 2 widok 3
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 2)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 3)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 4)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 5)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 3 widok 6)
projekt Dom w rododendronach 6 Wizualizacja łazienki (wizualizacja 4 widok 1)

Powierzchnia domu:

131,60 m2
  • + powierzchnia garażu
    18,29 m2
  • + powierzchnia kotłowni
    5,78 m2

Min. wymiary działki:

21,62 x 17,12 m
  • po adaptacji
    19,72 x 17,12 m
    (Likwidacja wykusza i okien w ścianie bocznej, doprojektowanie okien dachowych w pokoju nad garażem.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 530,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w rododendronach 6

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
131,6 m2
Powierzchnia garażu 18,29 m2
Powierzchnia kotłowni 5,78 m2
Powierzchnia zabudowy 117,03 m2
Powierzchnia podłóg 172,96 m2
Powierzchnia całkowita 231,75 m2
Kubatura 765,33 m3
Wysokość budynku 8,58 m
Minimalne wymiary działki 21,62 x 17,12 m
Minimalne wymiary po adaptacji 19,72 x 17,12 m
(Likwidacja wykusza i okien w ścianie bocznej, doprojektowanie okien dachowych w pokoju nad garażem.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 110 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 42 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 90 [kWh/(m2*rok)]
EP (gaz) 89 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 28 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,137 W/(m2*K)

Filmy

Mqdefault
Dom w rododendronach 6 Film z realizacji

Dom w rododendronach 6 ver.3

Pełen uroku dom o pięknych proporcjach bryły oraz atrakcyjnej przestrzeni wewnętrznej. Osłonięte balkonem wejście prowadzi przez wiatrołap do holu. Po lewej stronie zlokalizowano półotwartą kuchnię z wydzieloną spiżarką. Salon dzięki otwarciu na pozostałą część domu, a poprzez duże przeszklenie również na ogród, jest przestronny i zachęca do spędzania w nim czasu. Kominek, jadalnia w wykuszu, widok na schody oraz dobre doświetlenie podnoszą atrakcyjność tego pomieszczenia. Zaprojektowany na parterze dodatkowy pokój może pełnić funkcję gabinetu. Program dopełnia łazienka, pralnia i kotłownia na paliwo stałe za garażem. Poddasze mieści trzy pokoje z balkonami, pokój gościnny z garderobą oraz komfortowo wyposażoną łazienkę. Powierzchnia domu została wykorzystana bardzo ekonomicznie, pomieszczenia są przestronne i wygodne a bryła zewnętrzna, dzięki harmonijnej kompozycji otworów okiennych, detalowi architektonicznemu i proporcjach zestawionych elementów jest wyjątkowo efektowna.


Parter

projekt Dom w rododendronach 6 rzut parteru
PARTER 90,05 (90,57)
1. Wiatrołap 3,19
2. Hol 2,22
3. Kuchnia 8,95
4. Spiżarnia 1,14
5. Salon 26,32
6. Pokój 10,83
7. Schody 4,75
8. Łazienka 4,57 (5,09)
9. Pralnia 4,01
10. Kotłownia 5,78
11. Garaż 18,29

Poddasze

projekt Dom w rododendronach 6 rzut poddasza
PODDASZE 65,62 (82,39)
1. Hol 3,70 (3,70)
2. Pokój 11,86 (15,57)
3. Garderoba 4,84 (8,54)
4. Łazienka 5,26 (7,59)
5. Pokój 13,99 (16,42)
6. Pokój 16,03 (18,33)
7. Pokój 9,94 (12,24)

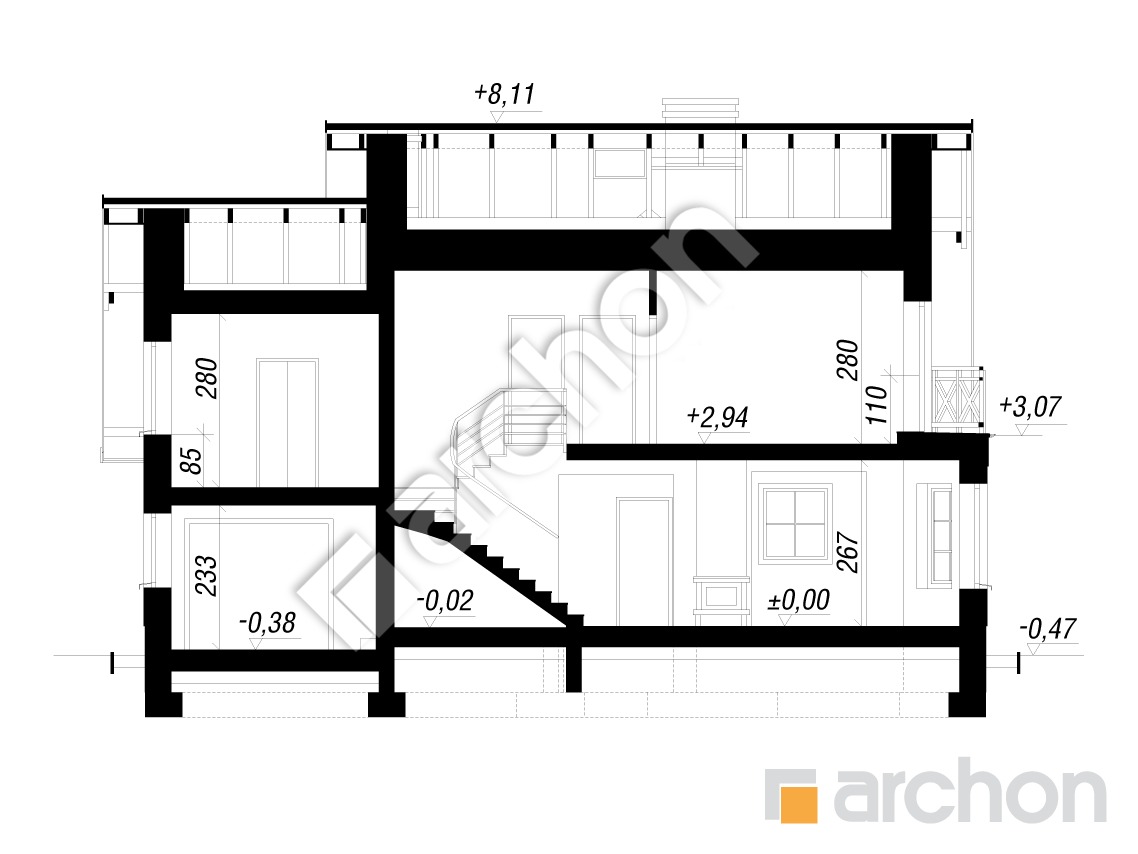

Przekrój

projekt Dom w rododendronach 6 przekroj budynku

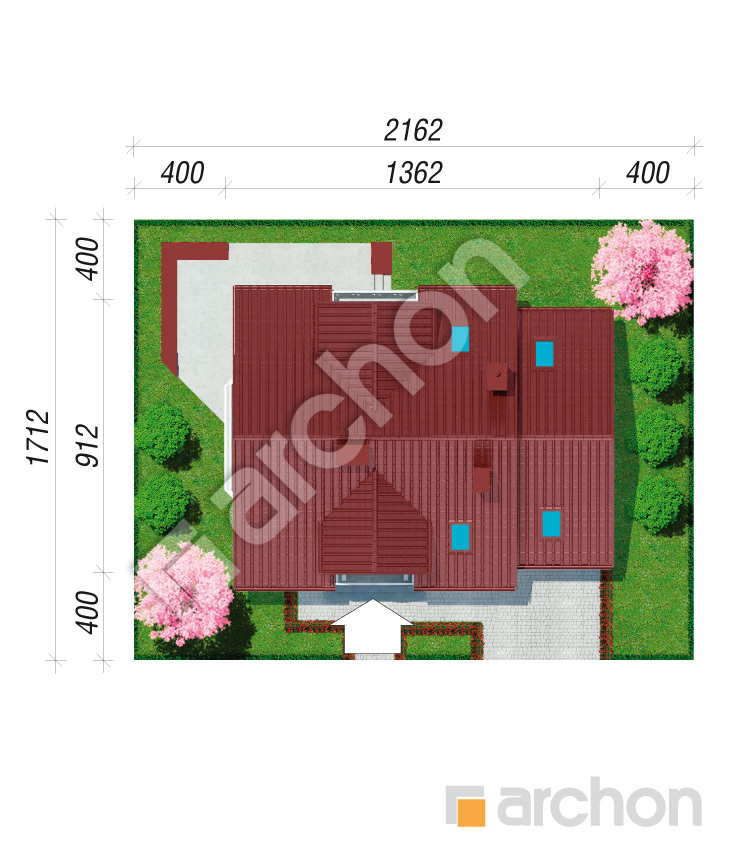

Obrys

polnoc
projekt Dom w rododendronach 6 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

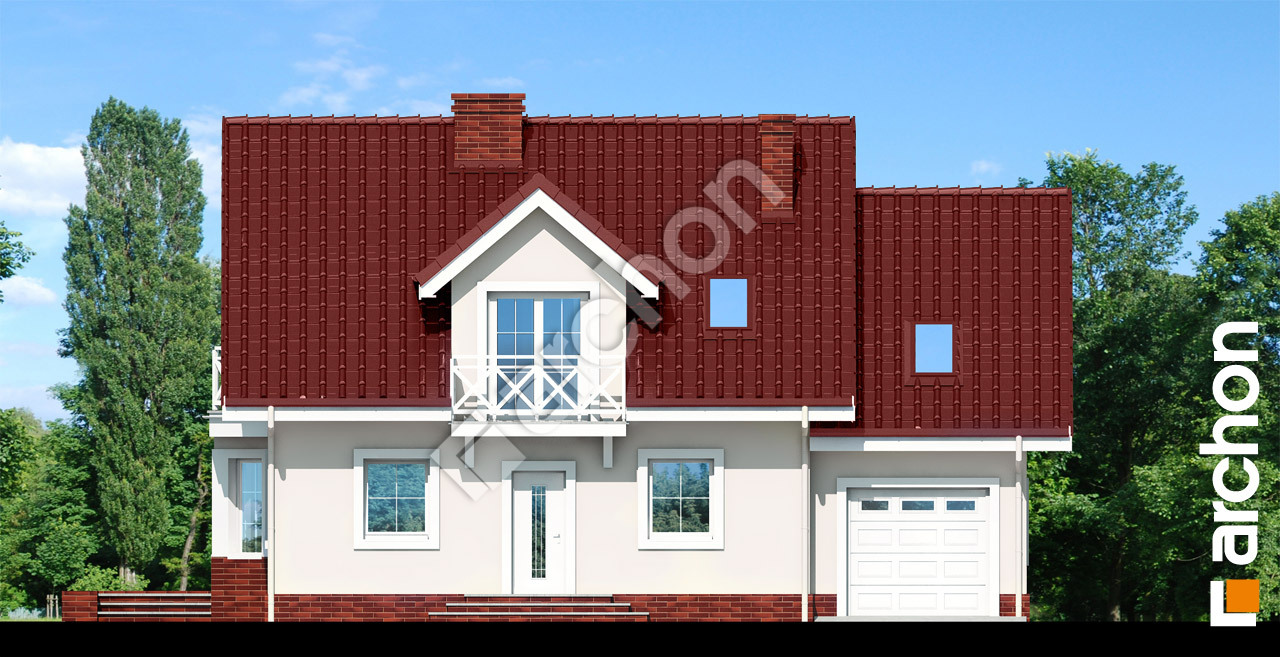

Elewacja frontowa projekt dom w rododendronach 6 ver 3  264 Elewacja frontowa

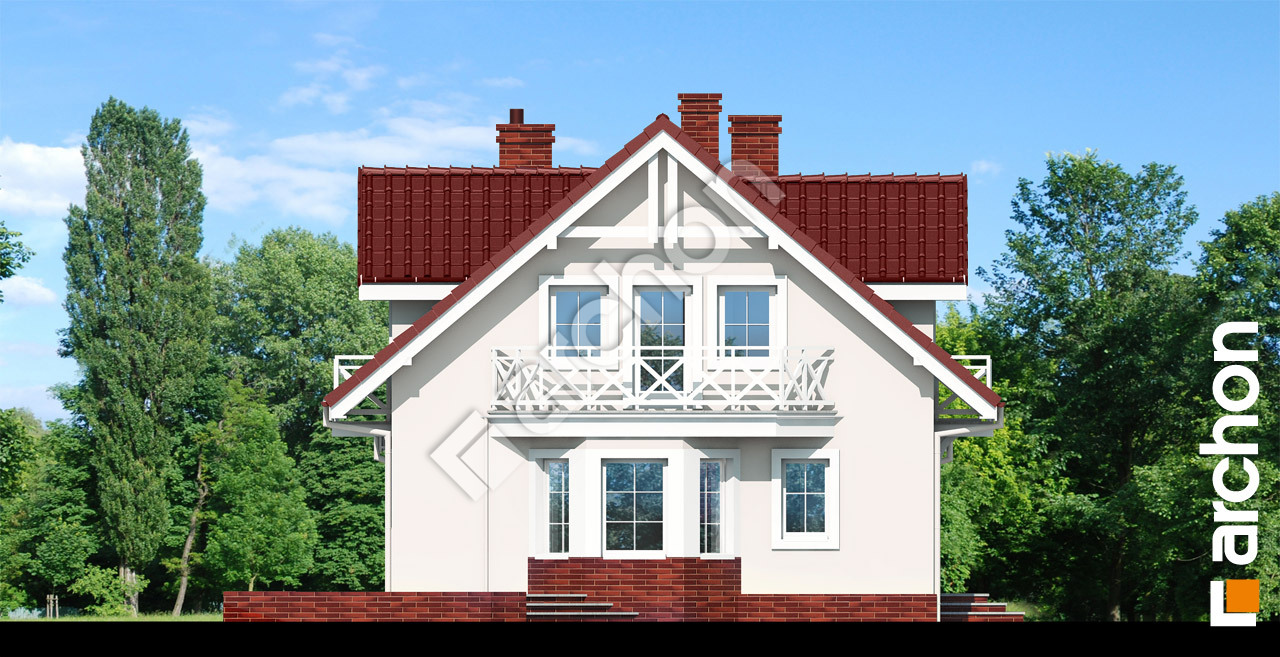

Elewacja boczna projekt dom w rododendronach 6 ver 3  265 Elewacja boczna

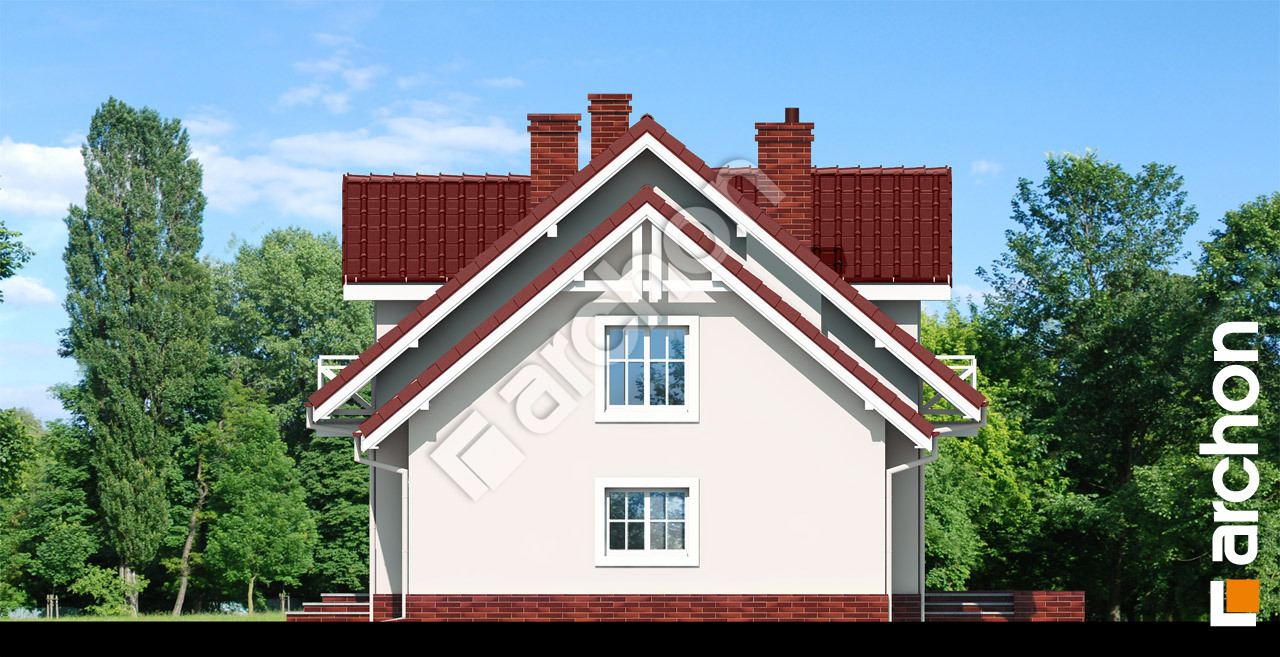

Elewacja boczna projekt dom w rododendronach 6 ver 3  266 Elewacja boczna

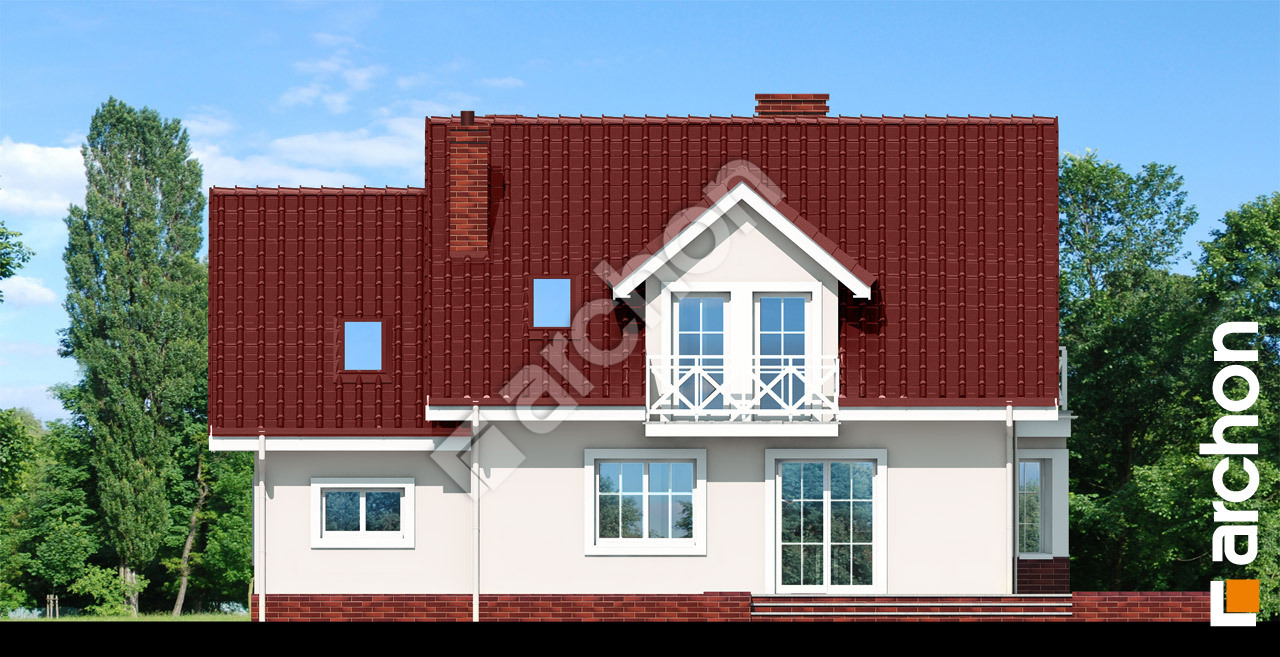

Elewacja ogrodowa projekt dom w rododendronach 6 ver 3  267 Elewacja ogrodowa
