Projekt domu Dom w rododendronach ver. 2

2 170,00 zł
projekt Dom w rododendronach widok 1
projekt Dom w rododendronach widok 1
projekt Dom w rododendronach widok 2
projekt Dom w rododendronach widok 2
projekt Dom w rododendronach lustrzane odbicie 1
projekt Dom w rododendronach lustrzane odbicie 1
projekt Dom w rododendronach lustrzane odbicie 2
projekt Dom w rododendronach lustrzane odbicie 2
projekt Dom w rododendronach Stylizacja 3
projekt Dom w rododendronach Stylizacja 3
projekt Dom w rododendronach Stylizacja 4
projekt Dom w rododendronach Stylizacja 4
projekt Dom w rododendronach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w rododendronach widok 1
projekt Dom w rododendronach widok 2
projekt Dom w rododendronach lustrzane odbicie 1
projekt Dom w rododendronach lustrzane odbicie 2
projekt Dom w rododendronach Stylizacja 3
projekt Dom w rododendronach Stylizacja 4
projekt Dom w rododendronach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w rododendronach Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w rododendronach Strefa nocna (wizualizacja 1 widok 3)
projekt Dom w rododendronach Wizualizacja łazienki (wizualizacja 3 widok 1)

Powierzchnia domu:

99,24 m2
  • + powierzchnia kotłowni
    3,58 m2

Min. wymiary działki:

17,22 x 16,92 m
  • po adaptacji
    15,62 x 16,92 m
    (Likwidacja wykusza w salonie, okna na klatce schodowej oraz modyfikacja okien połaciowych na elewacji bocznej.)
  • dla działki do 16 m
    14,62 x 16,92 m
    (Likwidacja okna w klatce schodowej oraz okna dachowego w łazience, likwidacja wykusza w salonie, skrócenie okapów.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, kominek

Cena projektu:

2 170,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w rododendronach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
99,24 m2
Powierzchnia kotłowni 3,58 m2
Powierzchnia zabudowy 78,83 m2
Powierzchnia podłóg 112,98 m2
Powierzchnia całkowita 156,42 m2
Kubatura 519,39 m3
Wysokość budynku 8,19 m
Minimalne wymiary działki 17,22 x 16,92 m
Minimalne wymiary po adaptacji 15,62 x 16,92 m
(Likwidacja wykusza w salonie, okna na klatce schodowej oraz modyfikacja okien połaciowych na elewacji bocznej.)
Minimalne wymiary po adaptacji dla działki do 16 m 14,62 x 16,92 m
(Likwidacja okna w klatce schodowej oraz okna dachowego w łazience, likwidacja wykusza w salonie, skrócenie okapów.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 111 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 66 [kWh/(m2*rok)]
EP (gaz) 108 [kWh/(m2*rok)]
Uściany 0,174 W/(m2*K)
Udachu 0,135 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w rododendronach Obrót o 360°

Dom w rododendronach ver.2

Pełen uroku projekt domu o pięknych proporcjach bryły oraz atrakcyjnym rozwiązaniu przestrzennym wnętrza. Osłonięte balkonem wejście prowadzi przez wiatrołap do holu. Po lewej stronie zlokalizowano półotwartą kuchnię z wbudowaną spiżarnią oraz jasny salon z jadalnią w przeszklonym wykuszu. Kominek, otwarcie na ogród oraz dobre doświetlenie nadają strefie dziennej wyjątkowo rodzinny charakter. Dodatkowy pokój doskonale sprawdzi się jako gabinet. Program parteru uzupełnia łazienka oraz kotłownia. Strefa nocna na poddaszu mieści trzy ustawne sypialnie z balkonami oraz komfortową łazienkę. Ten projekt domu należy do kategorii: projekty małych domów oraz projekty domów na wąską działkę.


Parter

projekt Dom w rododendronach rzut parteru
PARTER 54,80 (55,45)
1. Wiatrołap 2,76
2. Hol 2,15
3. Spiżarnia 1,09
4. Kuchnia 7,75
5. Salon 23,21
6. Pokój 9,79
7. Łazienka 4,47 (5,12)
8. Kotłownia 3,58

Poddasze

projekt Dom w rododendronach rzut poddasza
PODDASZE 48,02 (57,53)
1. Schody 4,38 (4,38)
2. Hol 4,58 (4,58)
3. Łazienka 5,74 (8,11)
4. Pokój 10,20 (12,58)
5. Pokój 14,70 (17,02)
6. Pokój 8,42 (10,86)

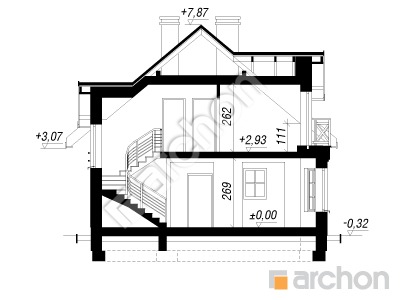

Przekrój

projekt Dom w rododendronach przekroj budynku

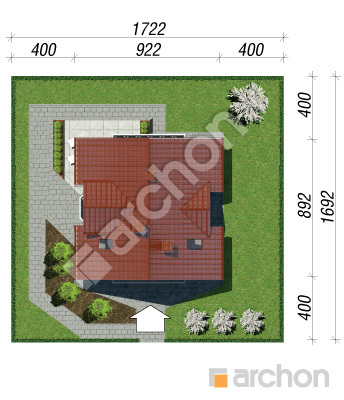

Obrys

polnoc
projekt Dom w rododendronach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

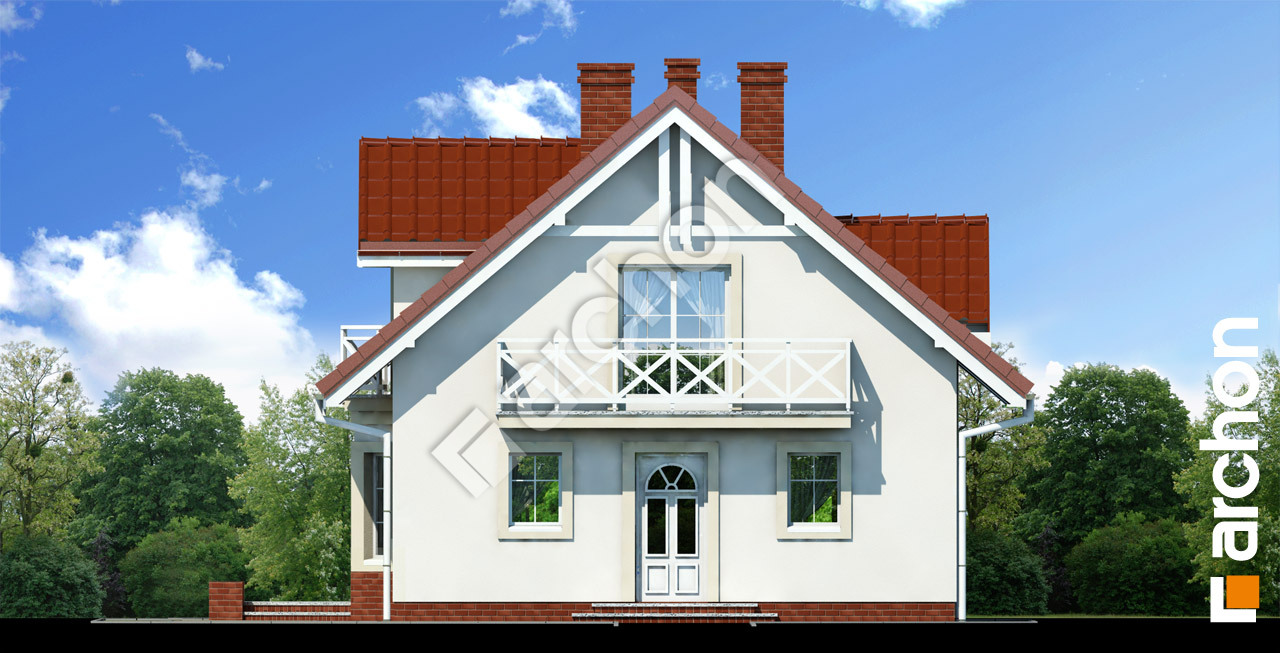

Elewacja frontowa projekt dom w rododendronach ver 2  264 Elewacja frontowa

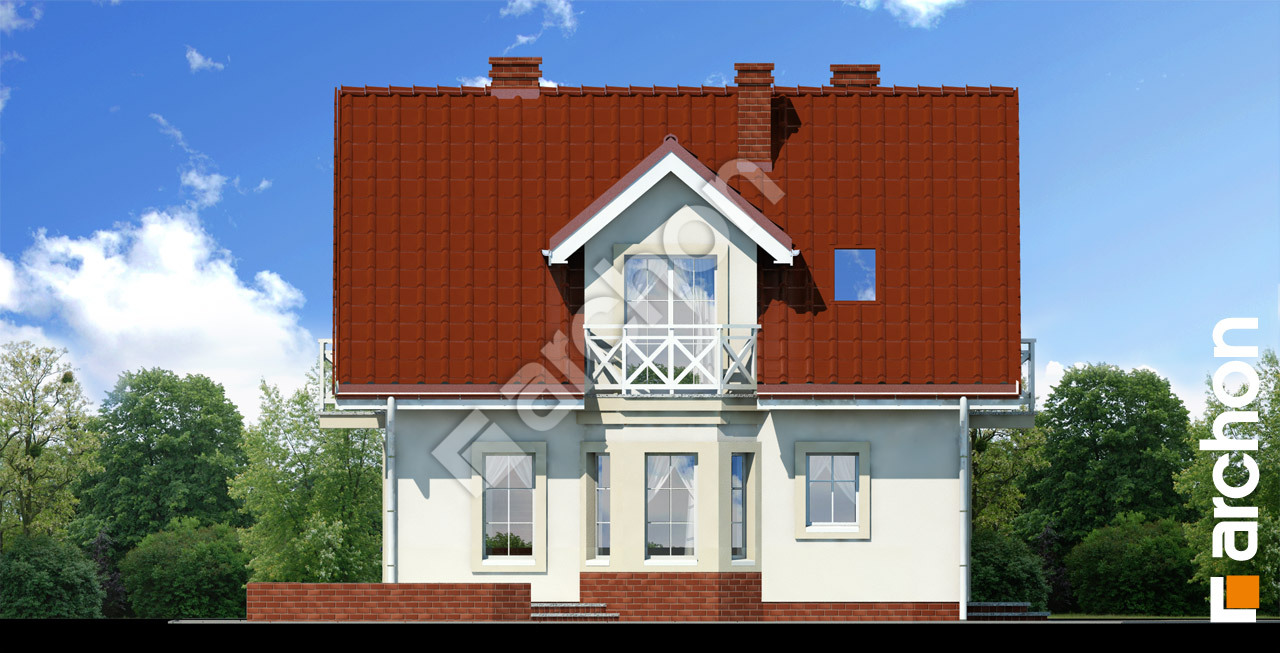

Elewacja boczna projekt dom w rododendronach ver 2  265 Elewacja boczna

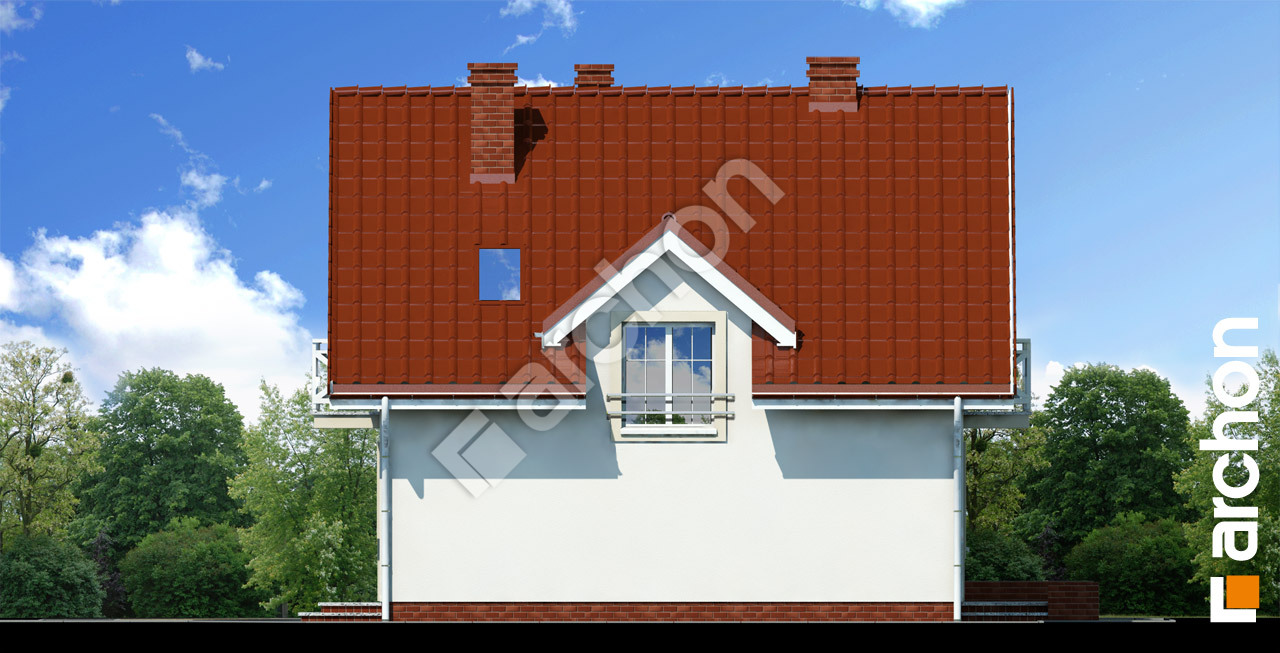

Elewacja boczna projekt dom w rododendronach ver 2  266 Elewacja boczna

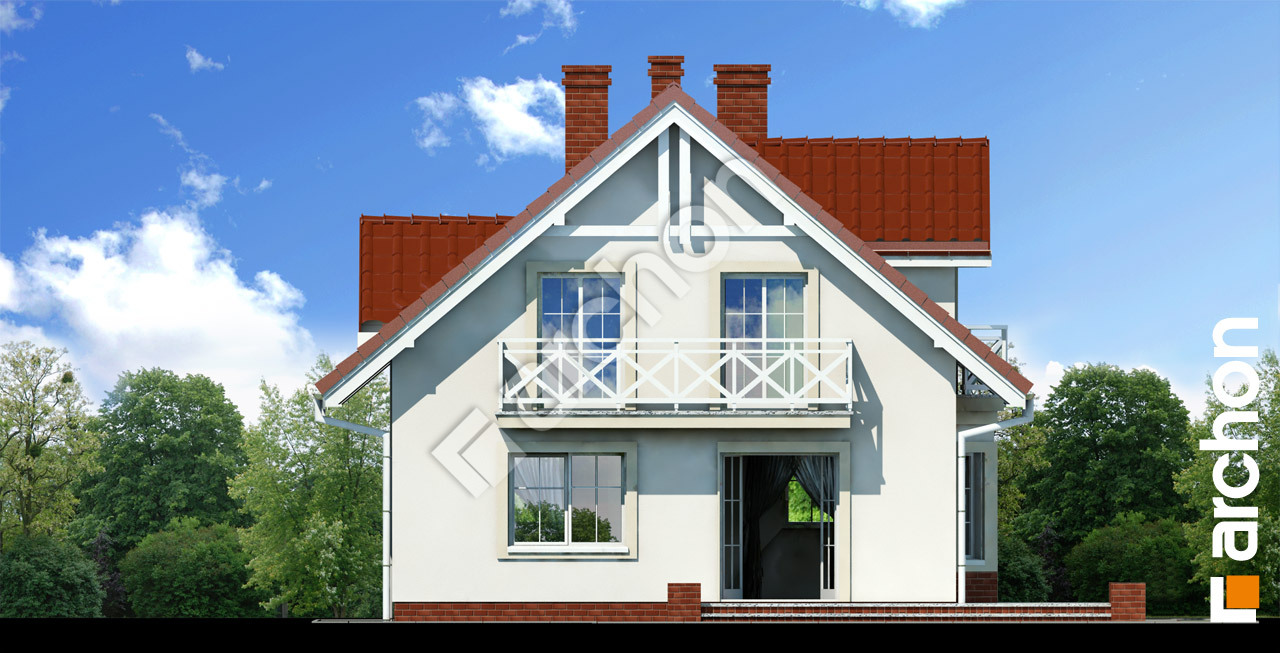

Elewacja ogrodowa projekt dom w rododendronach ver 2  267 Elewacja ogrodowa
