Projekt domu Dom w truskawkach 2 ver. 2

2 320,00 zł 2 070,00 zł
projekt Dom w truskawkach 2 widok 1
projekt Dom w truskawkach 2 widok 1
projekt Dom w truskawkach 2 widok 2
projekt Dom w truskawkach 2 widok 2
projekt Dom w truskawkach 2 lustrzane odbicie 1
projekt Dom w truskawkach 2 lustrzane odbicie 1
projekt Dom w truskawkach 2 lustrzane odbicie 2
projekt Dom w truskawkach 2 lustrzane odbicie 2
projekt Dom w truskawkach 2 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w truskawkach 2 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w truskawkach 2 widok 1
projekt Dom w truskawkach 2 widok 2
projekt Dom w truskawkach 2 lustrzane odbicie 1
projekt Dom w truskawkach 2 lustrzane odbicie 2
projekt Dom w truskawkach 2 Strefa dzienna (wizualizacja 1 widok 1)

Powierzchnia domu:

128,38 m2
  • + powierzchnia kotłowni
    5,05 m2

Min. wymiary działki:

18,62 x 19,32 m
  • po adaptacji
    18,62 x 16,92 m
    (Likwidacja wykusza w salonie i w łazience na poddaszu.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w truskawkach 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
128,38 m2
Powierzchnia kotłowni 5,05 m2
Powierzchnia zabudowy 104,39 m2
Powierzchnia podłóg 146,51 m2
Powierzchnia całkowita 199,93 m2
Kubatura 719,84 m3
Wysokość budynku 8,85 m
Minimalne wymiary działki 18,62 x 19,32 m
Minimalne wymiary po adaptacji 18,62 x 16,92 m
(Likwidacja wykusza w salonie i w łazience na poddaszu.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 108 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 54 [kWh/(m2*rok)]
EP (gaz) 95 [kWh/(m2*rok)]
Uściany 0,18 W/(m2*K)
Udachu 0,14 W/(m2*K)

Dodatkowe Informacje


Parter

projekt Dom w truskawkach 2 rzut parteru
PARTER 73,04 (73,54)
1. Wiatrołap 2,95
2. Hol 8,30
3. Schody 2,64
4. Kotłownia 5,05 (5,55)
5. Łazienka 3,22
6. Pokój 11,48
7. Salon + Jadalnia 26,62
8. Kuchnia 11,15
9. Spiżarnia 1,63

Poddasze

projekt Dom w truskawkach 2 rzut poddasza
PODDASZE 60,39 (72,97)
1. Schody 2,36 (2,36)
2. Hol 7,35 (7,35)
3. Garderoba 5,30 (6,73)
4. Pokój 9,69 (12,08)
5. Pokój 12,40 (12,40)
6. Pokój 9,69 (12,07)
7. Pokój 8,18 (10,73)
8. Łazienka 5,42 (9,25)

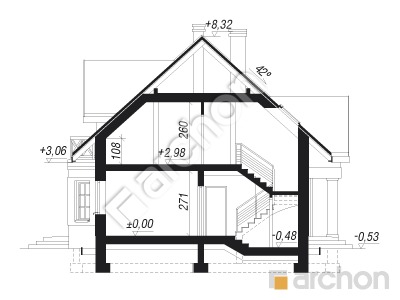

Przekrój

projekt Dom w truskawkach 2 przekroj budynku

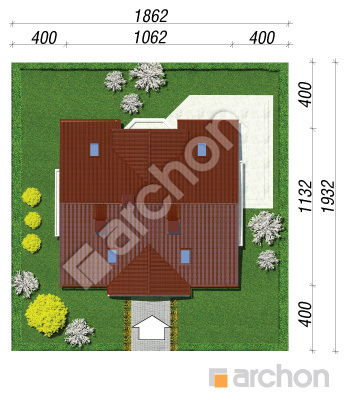

Obrys

polnoc
projekt Dom w truskawkach 2 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

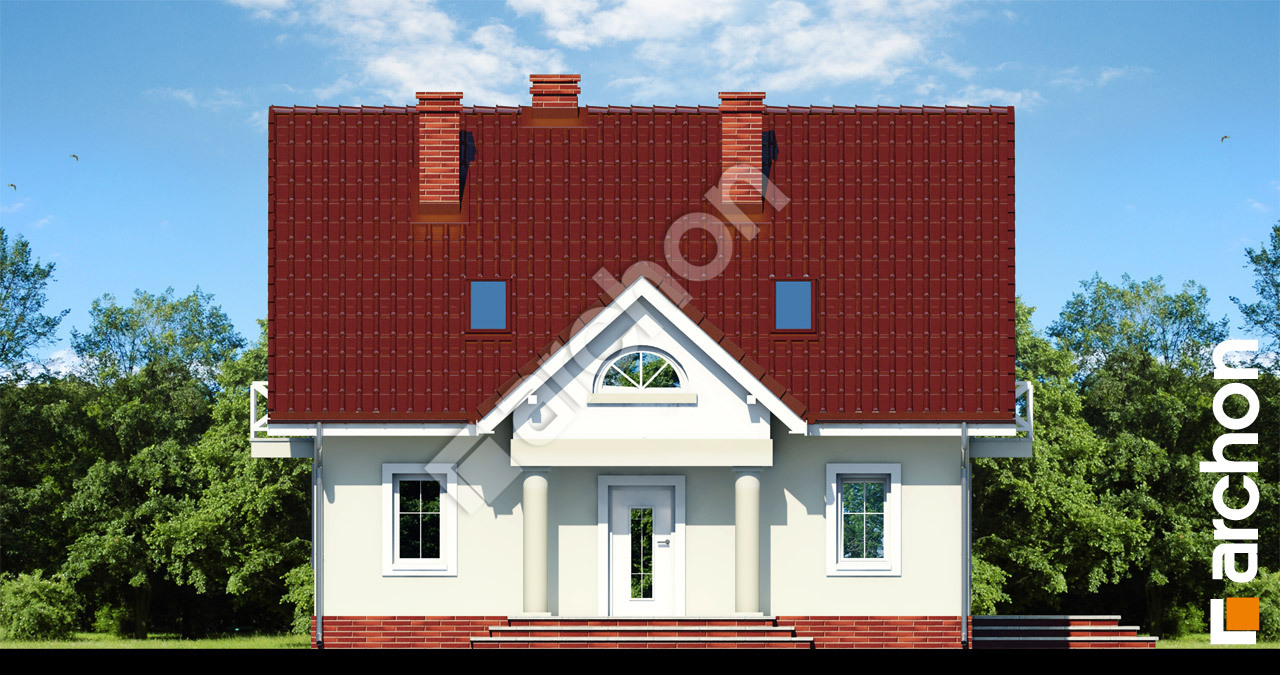

Elewacja frontowa projekt dom w truskawkach 2 ver 2  264 Elewacja frontowa

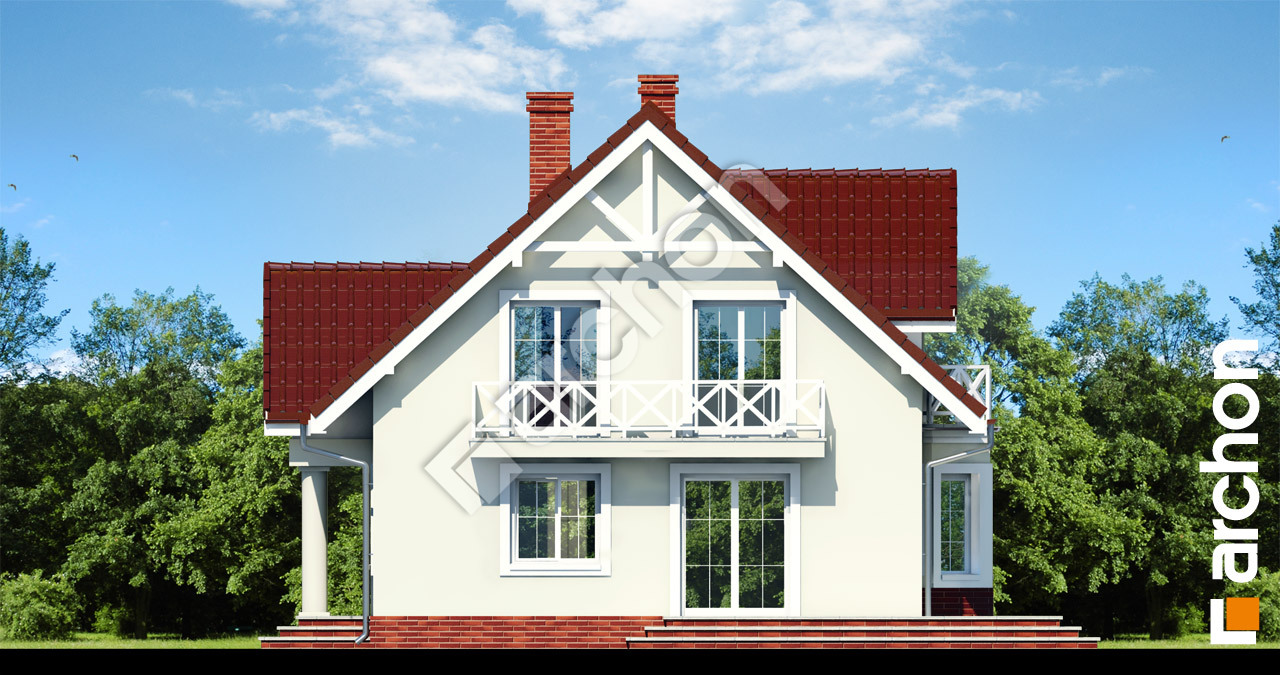

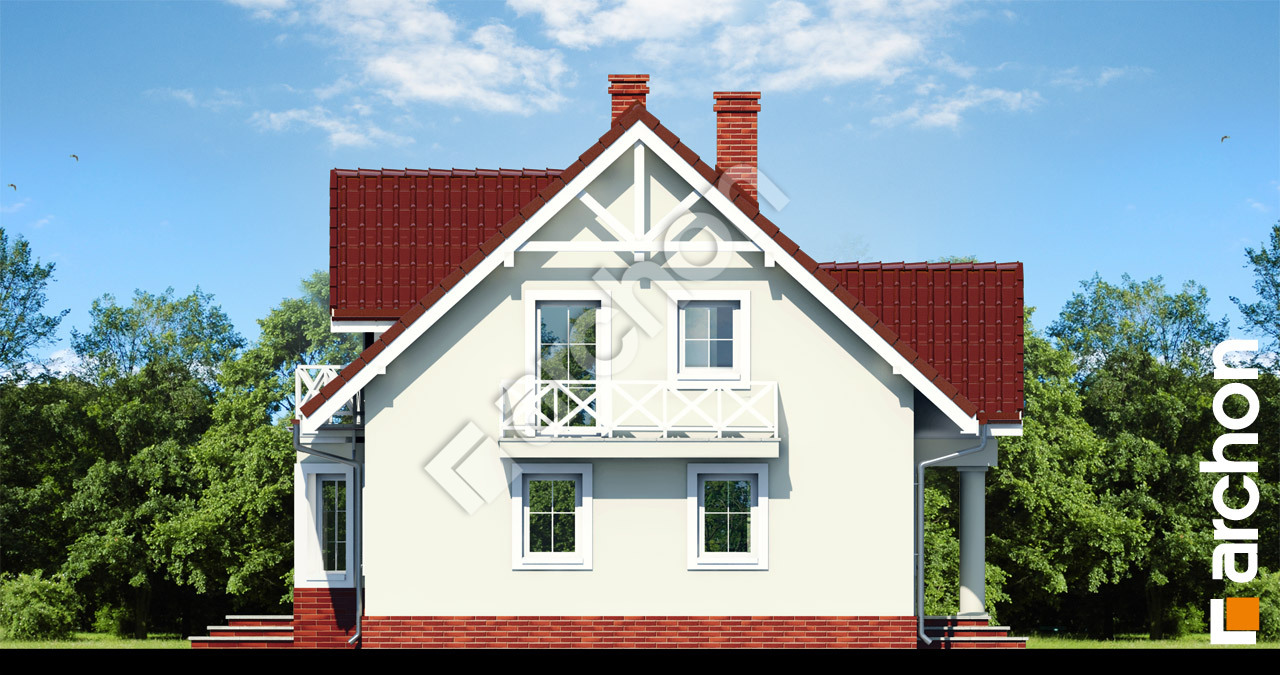

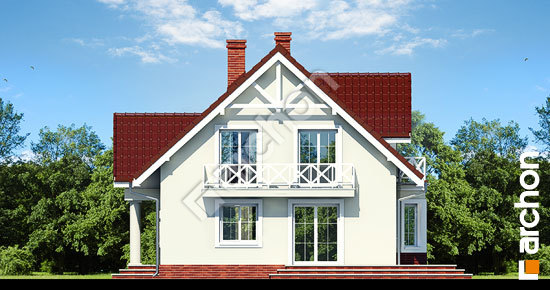

Elewacja boczna projekt dom w truskawkach 2 ver 2  265 Elewacja boczna
Elewacja boczna projekt dom w truskawkach 2 ver 2  266 Elewacja boczna

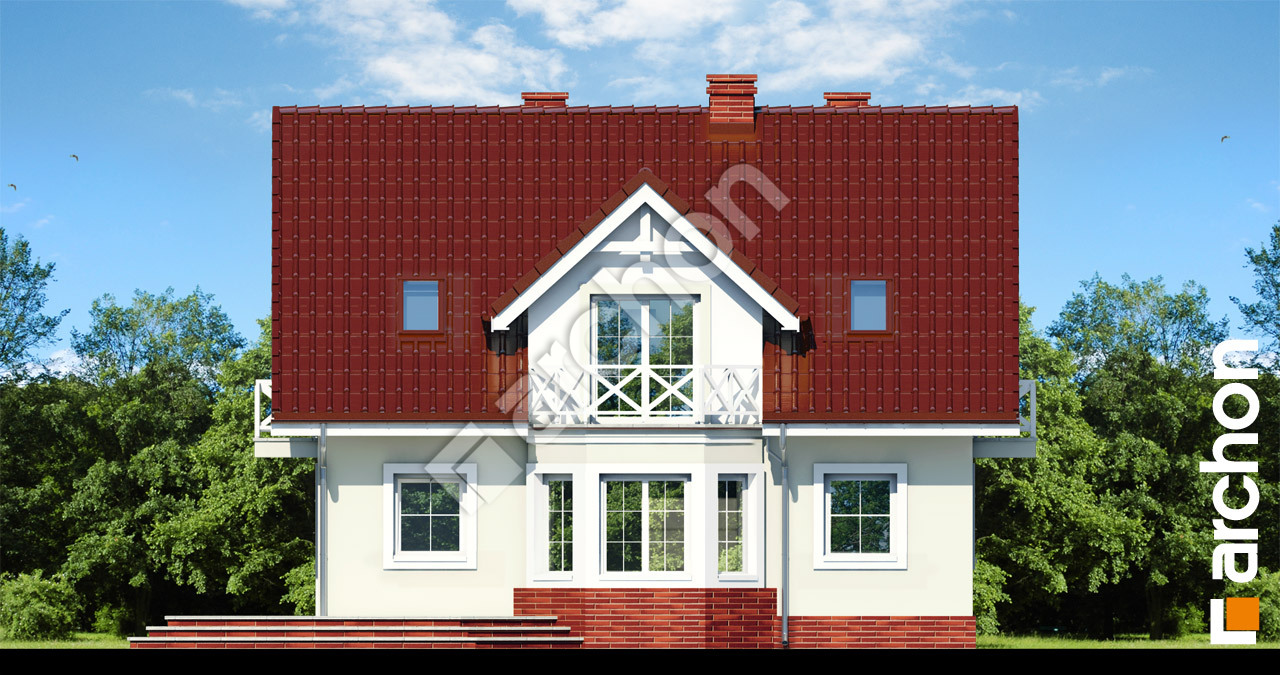

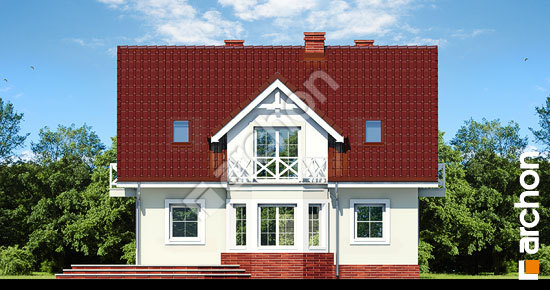

Elewacja ogrodowa projekt dom w truskawkach 2 ver 2  267 Elewacja ogrodowa
