Projekt domu jednorodzinnego Dom w werbenach ver. 2

2 320,00 zł 2 070,00 zł
projekt Dom w werbenach widok 1
projekt Dom w werbenach widok 1
projekt Dom w werbenach widok 2
projekt Dom w werbenach widok 2
projekt Dom w werbenach lustrzane odbicie 1
projekt Dom w werbenach lustrzane odbicie 1
projekt Dom w werbenach lustrzane odbicie 2
projekt Dom w werbenach lustrzane odbicie 2
projekt Dom w werbenach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w werbenach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w werbenach widok 1
projekt Dom w werbenach widok 2
projekt Dom w werbenach lustrzane odbicie 1
projekt Dom w werbenach lustrzane odbicie 2
projekt Dom w werbenach Strefa dzienna (wizualizacja 1 widok 1)

Powierzchnia domu:

123,46 m2
  • + powierzchnia garażu
    21,83 m2
  • + powierzchnia kotłowni
    4,20 m2

Min. wymiary działki:

23,32 x 16,12 m
  • po adaptacji
    21,52 x 16,12 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w werbenach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
123,46 m2
Powierzchnia garażu 21,83 m2
Powierzchnia kotłowni 4,2 m2
Powierzchnia zabudowy 116,26 m2
Powierzchnia podłóg 172,64 m2
Powierzchnia całkowita 232,52 m2
Kubatura 724,11 m3
Wysokość budynku 8,51 m
Minimalne wymiary działki 23,32 x 16,12 m
Minimalne wymiary po adaptacji 21,52 x 16,12 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 106 cm
- dach: czterospadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Dodatkowo w projekcie informacje wyjaśniające jak zastosować rolety zewnętrzne firmy BECLEVER

Energooszczędność

EUco+w 49 [kWh/(m2*rok)]
EP (gaz) 88 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w werbenach Obrót o 360°

Rzuty

PARTER
PARTER 87,24 (88,18)
1. Wiatrołap 3,21
2. Hol 7,36
3. Salon + Jadalnia 25,67
4. Kuchnia 7,72
5. Łazienka 2,57
6. Kotłownia 4,20
7. Garaż 21,83
8. Korytarz 3,72 (4,66)
9. Schody 2,28
10. Pokój 8,68
PODDASZE
PODDASZE 62,25 (84,46)
1. Hol i schody 7,46 (7,46)
2. Pokój 9,33 (11,17)
3. Pokój 10,56 (14,39)
4. Pokój 13,92 (17,72)
5. Łazienka 5,13 (8,94)
6. Pokój 14,89 (21,94)
7. Garderoba 0,96 (2,84)

Przekrój

projekt Dom w werbenach przekroj budynku

Obrys

polnoc

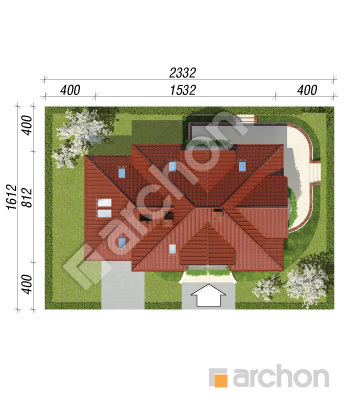

projekt Dom w werbenach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

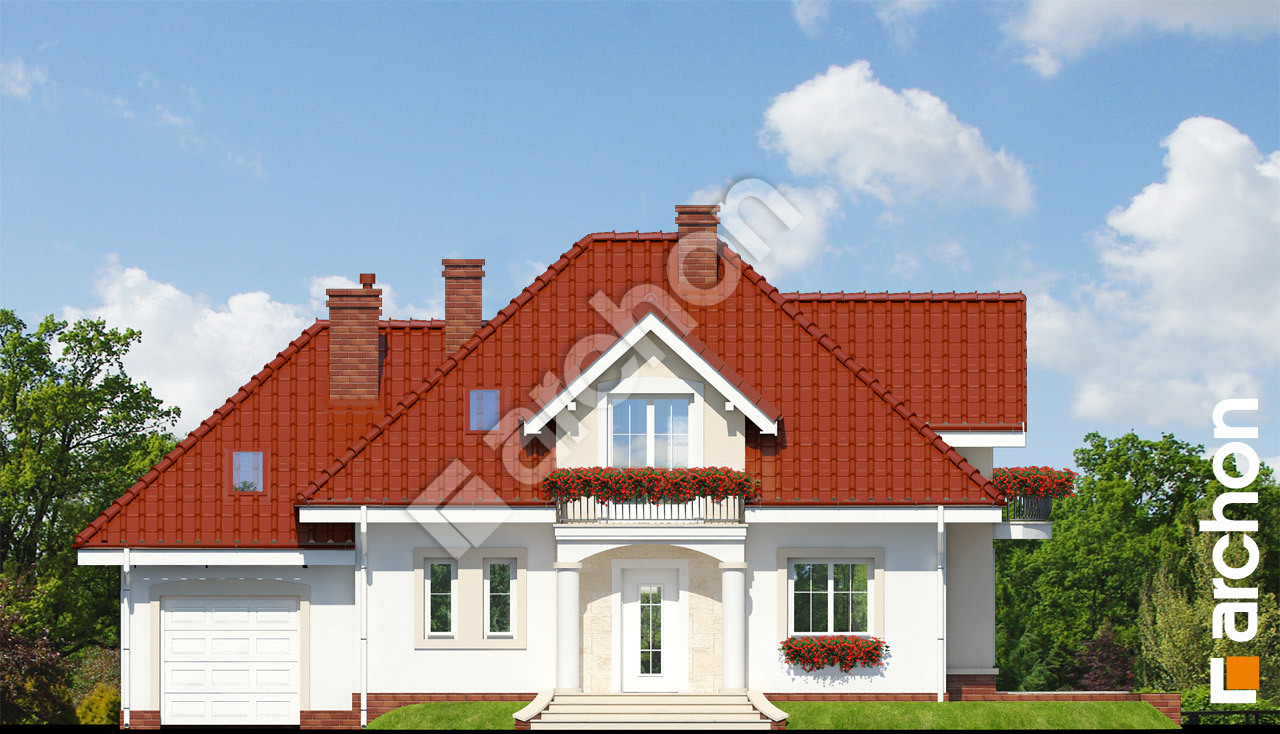

Projekt dom w werbenach ver 2  264 Elewacja frontowa

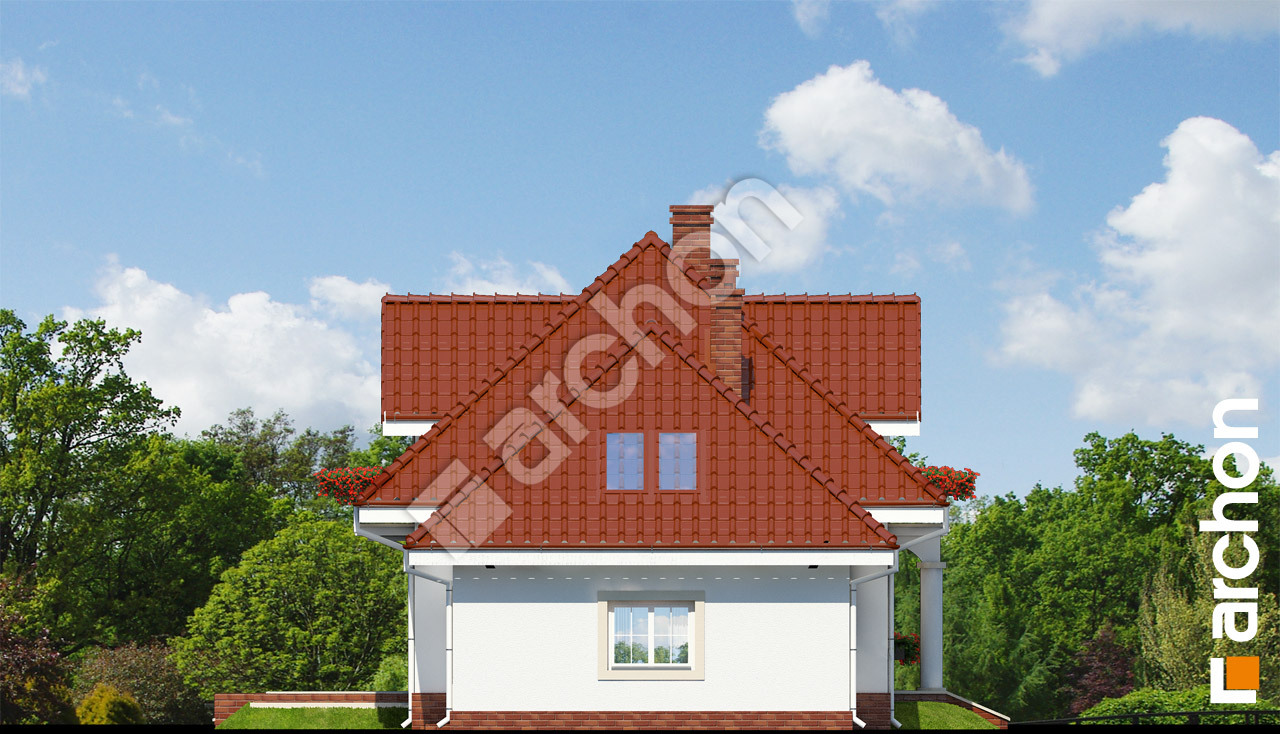

Projekt dom w werbenach ver 2  265 Elewacja boczna

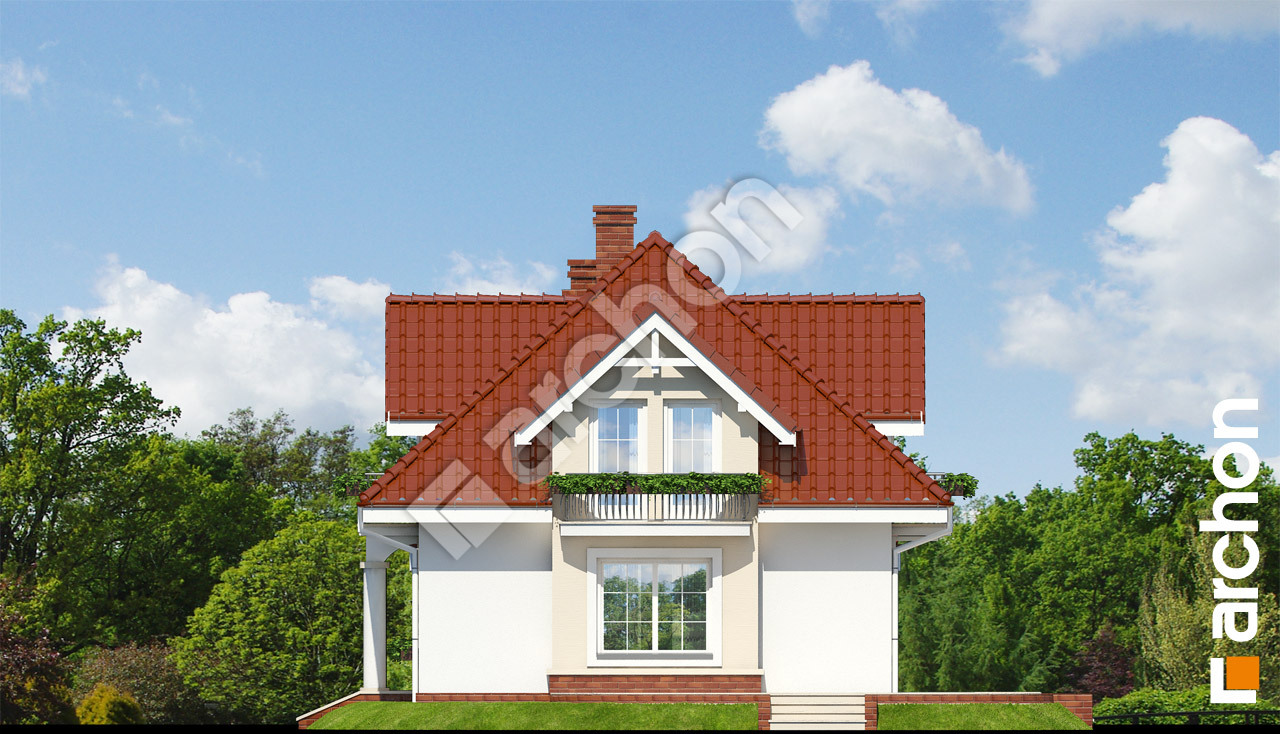

Projekt dom w werbenach ver 2  266 Elewacja boczna

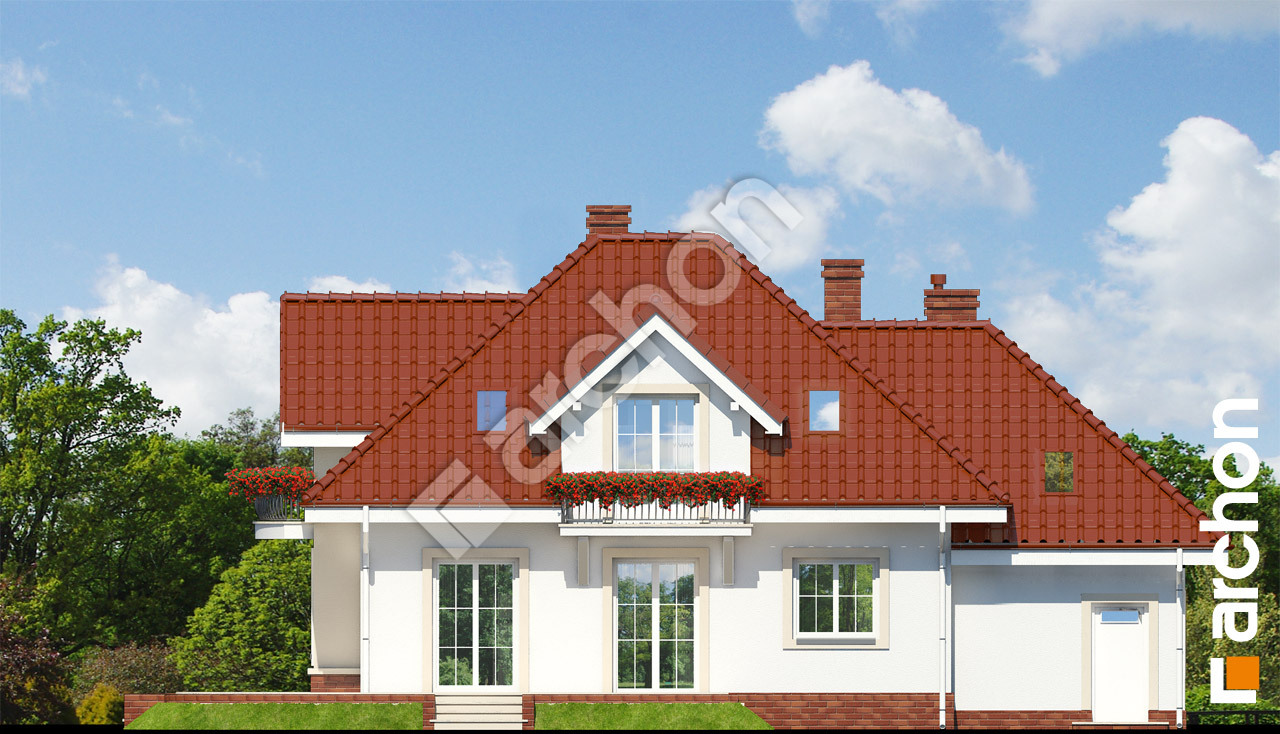

Projekt dom w werbenach ver 2  267 Elewacja ogrodowa
