Projekt domu jednorodzinnego
Dom w zefirantach ver. 2

2 530,00 zł 2 180,00 zł
projekt Dom w zefirantach widok 1
projekt Dom w zefirantach widok 1
projekt Dom w zefirantach widok 2
projekt Dom w zefirantach widok 2
projekt Dom w zefirantach lustrzane odbicie 1
projekt Dom w zefirantach lustrzane odbicie 1
projekt Dom w zefirantach lustrzane odbicie 2
projekt Dom w zefirantach lustrzane odbicie 2
projekt Dom w zefirantach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w zefirantach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w zefirantach Aranżacja kuchni 1 widok 1
projekt Dom w zefirantach Aranżacja kuchni 1 widok 1
projekt Dom w zefirantach Aranżacja kuchni 1 widok 2
projekt Dom w zefirantach Aranżacja kuchni 1 widok 2
projekt Dom w zefirantach Aranżacja kuchni 1 widok 3
projekt Dom w zefirantach Aranżacja kuchni 1 widok 3
projekt Dom w zefirantach widok 1
projekt Dom w zefirantach widok 2
projekt Dom w zefirantach lustrzane odbicie 1
projekt Dom w zefirantach lustrzane odbicie 2
projekt Dom w zefirantach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w zefirantach Aranżacja kuchni 1 widok 1
projekt Dom w zefirantach Aranżacja kuchni 1 widok 2
projekt Dom w zefirantach Aranżacja kuchni 1 widok 3

Powierzchnia domu:

151,44 m2
  • + powierzchnia garażu
    20,91 m2
  • + powierzchnia kotłowni
    6,48 m2

Min. wymiary działki:

19,32 x 22,32 m
  • po adaptacji
    17,42 x 22,32 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 530,00 zł 2 180,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w zefirantach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
151,44 m2
Powierzchnia garażu 20,91 m2
Powierzchnia kotłowni 6,48 m2
Powierzchnia zabudowy 139,52 m2
Powierzchnia podłóg 212,37 m2
Powierzchnia całkowita 276,69 m2
Kubatura 853,95 m3
Wysokość budynku 8,63 m
Minimalne wymiary działki 19,32 x 22,32 m
Minimalne wymiary po adaptacji 17,42 x 22,32 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 90 cm
- dach: czterospadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco 39 [kWh/(m2*rok)]
EP (gaz) 77 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w zefirantach Obrót o 360°

Rzuty

PARTER
PARTER 106,77 (108,24)
1. Wiatrołap 4,87 (6,34)
2. Hol 2,65
3. Kuchnia 9,85
4. Salon + Jadalnia 37,28
5. Przedpokój 2,30
6. Pokój 15,36
7. Kotłownia 6,48
8. Łazienka 2,57
9. Garaż 20,91
10. Schody 4,50
PODDASZE
PODDASZE 72,06 (104,13)
1. Hol i schody 13,10 (13,83)
2. Garderoba 4,86 (12,39)
3. Pralnia 4,09 (4,65)
4. Łazienka 5,96 (9,90)
5. Pokój 15,37 (22,02)
6. Pokój 12,06 (19,06)
7. Pokój 16,62 (22,28)

Przekrój

projekt Dom w zefirantach przekroj budynku

Obrys

polnoc

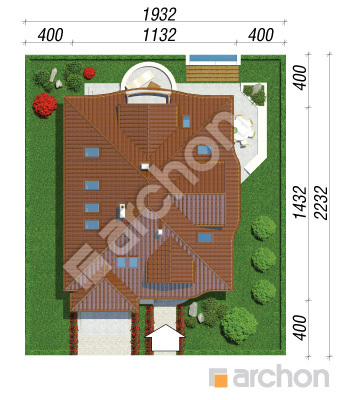

projekt Dom w zefirantach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

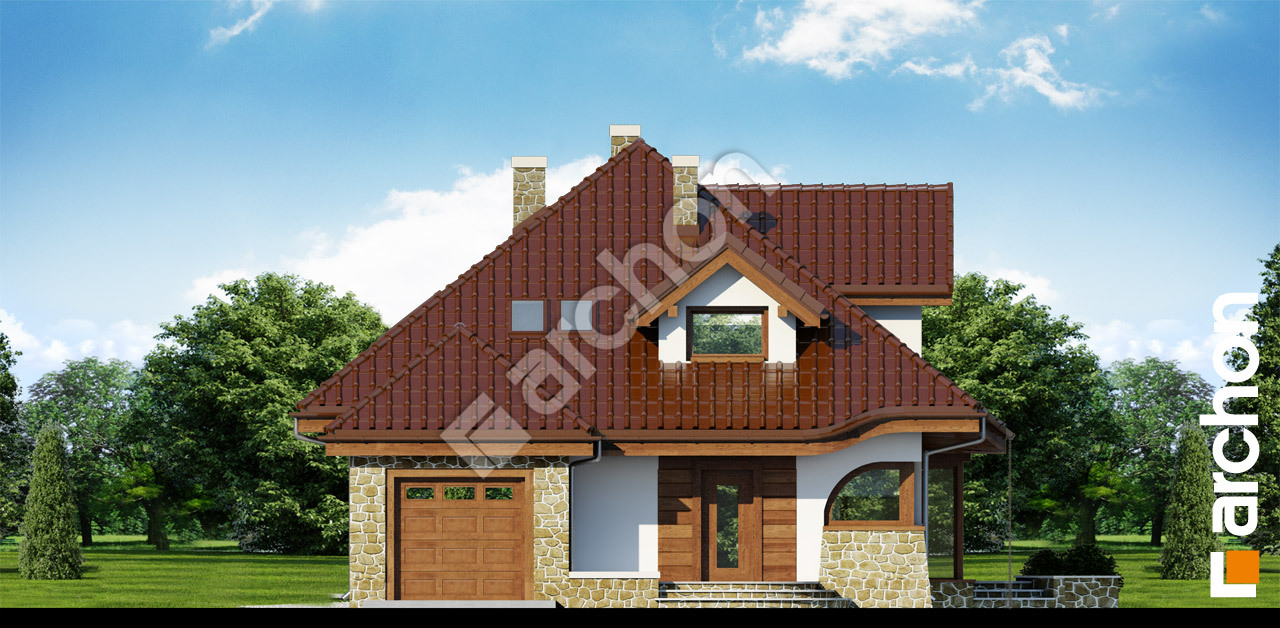

Projekt dom w zefirantach ver 2  264 Elewacja frontowa

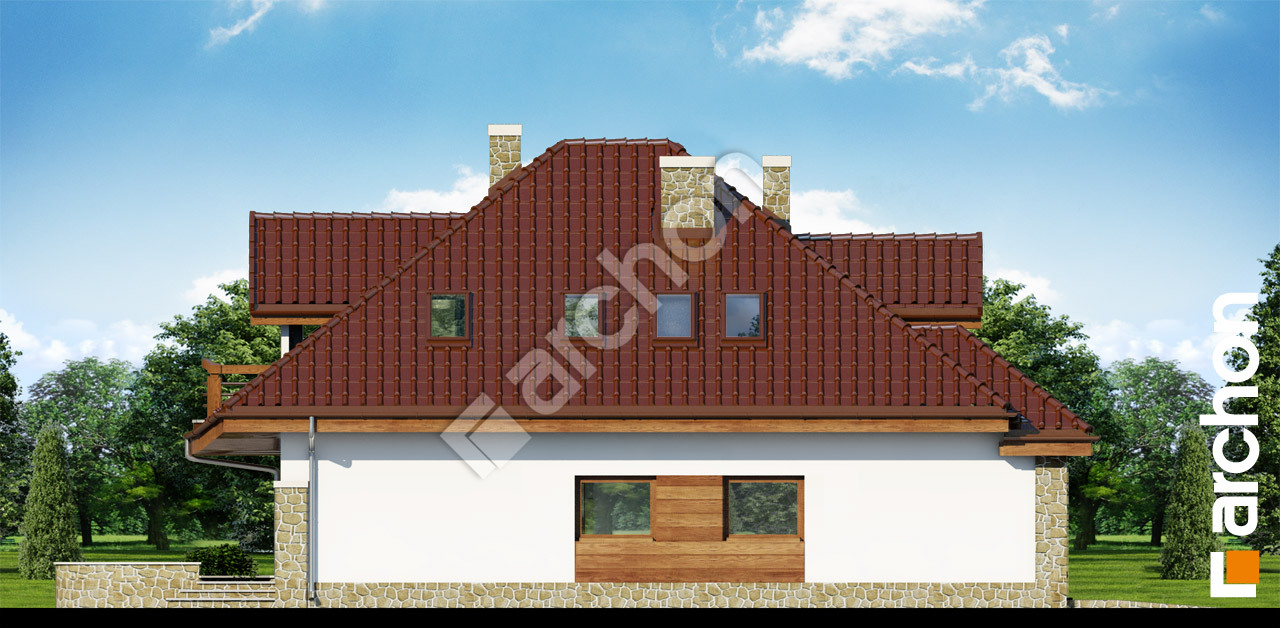

Projekt dom w zefirantach ver 2  265 Elewacja boczna

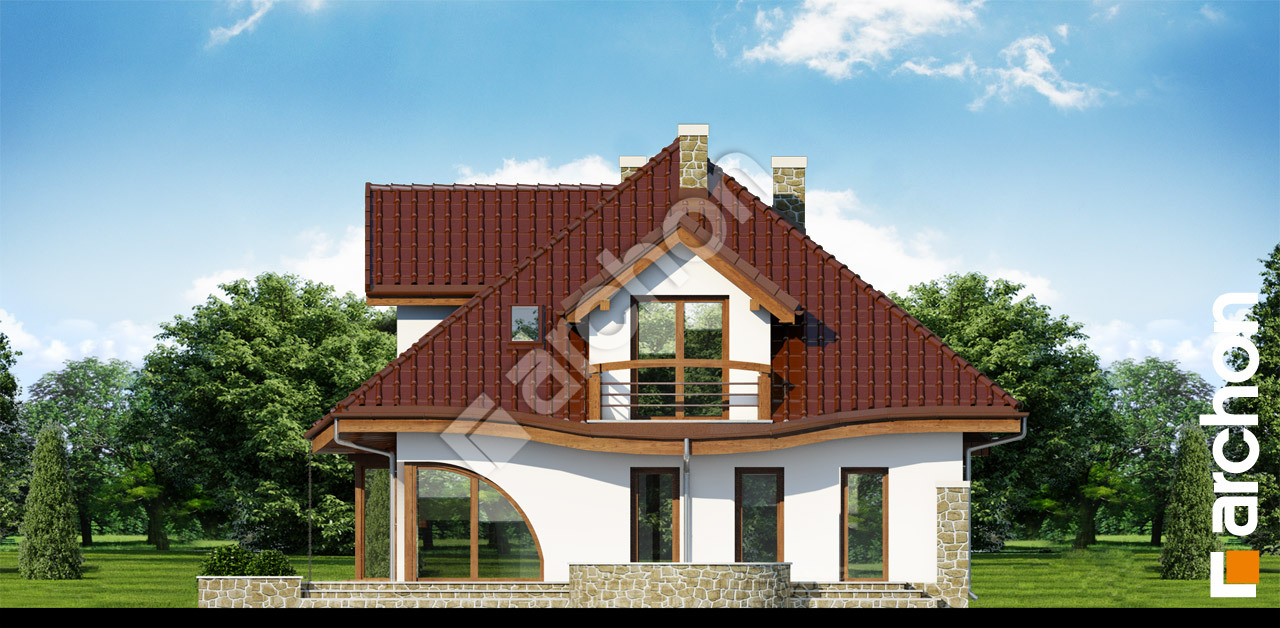

Projekt dom w zefirantach ver 2  266 Elewacja boczna

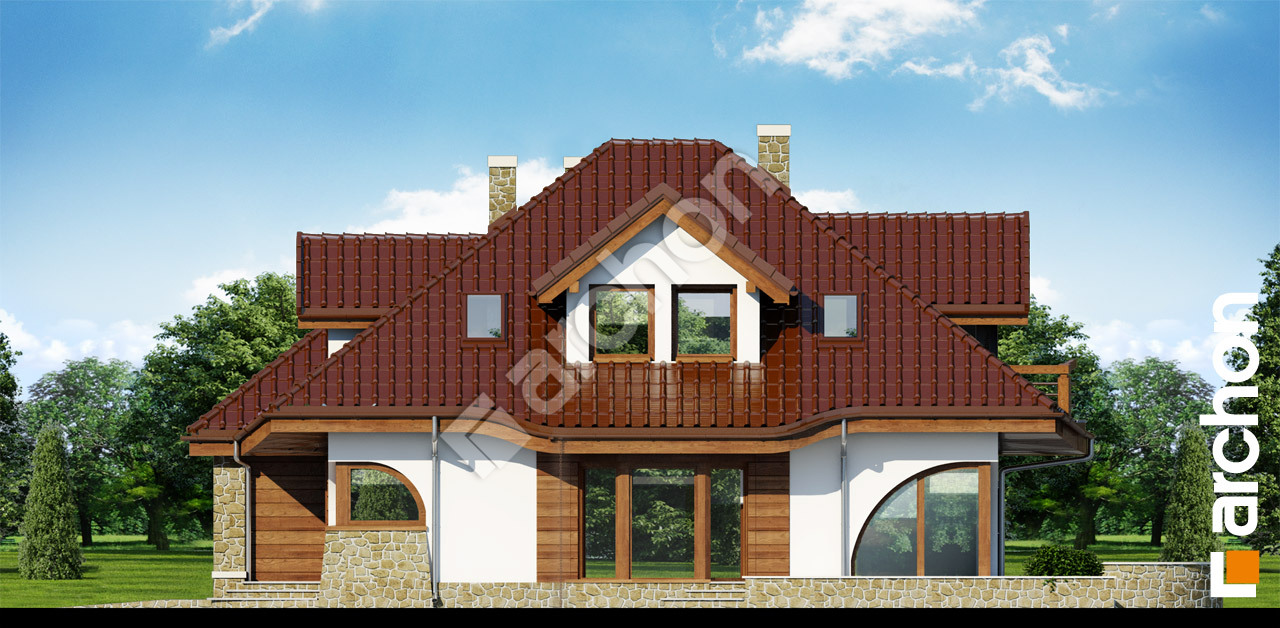

Projekt dom w zefirantach ver 2  267 Elewacja ogrodowa
