Budynek GM1 - Projekt Pokazowy
Przy projekcie domu Budynek GM1 - Projekt Pokazowy istnieje Pakiet Energooszczędny zamów Pakiet KOMFORT+ razem z projektem domu Budynek GM1 - Projekt Pokazowy Sam wybierz Pakiet PIĘKNY OGRÓD pasujący do projektu domu Budynek GM1 - Projekt Pokazowy Instalacja odgromowa do projektu domu Budynek GM1 - Projekt Pokazowy
Budynek gastronomiczno-mieszkalny pomieszczenia odpowiadające funkcji obiektu: sala konsumpcyjna, zaplecze baru, sanitariaty kobiet i mężczyzn, natryski, zmywalnia, magazyny, pom. obróbki, chłodnia, biuro, szatnie, pom. socjalne


Kubatura 2343,40 m3
Powierzchnia zabudowy 493,00 m2

Legenda:
2. Powierzchnia domu bez pomieszczeń gospodarczych, garażu, strychu i piwnic.


Konstrukcja oraz propozycje materiałowe
zastosowane w projekcie: [i]
- ściany zewnętrzne: pustak ceramiczny Porotherm 25 cm, styropian 10 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 140 cm
- dach: nachylenie 36 st. (73%), więźba drewniana, dachówka ceramiczna
- kocioł: gazowy


CENA PROJEKTU: 0,00 zł

Budynek GM1 - Projekt Pokazowy

Budynek GM1 - Projekt Pokazowy


Rzuty - Budynek GM1 - Projekt Pokazowy
Budynek GM1 - Projekt Pokazowy

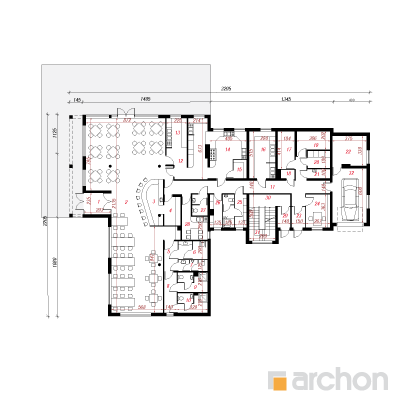

PARTER 410.8
1. Wiatrołap 6.8
2. Sala konsumpcyjna 139.1
3. Bar 10
4. Zaplecze baru 5.8
5. Korytarz 5.1
6. Natrysk 6.3
7. Natrysk 3.9
8. Korytarz 6.2
9. Natrysk 6.9
10. Natrysk 6.9
11. Korytarz 31.9
12. Przedsionek 6.4
13. Zmywalnia 7.2
14. Kuchnia 32.2
15. Magazyn 2.9
16. Pom.technologii kuchni 14.9
17. Magazyn 7.6
18. Magazyn 1.3
19. Magazyn 8.1
20. Chłodnie 4.6
21. Pom. gosp. 2.5
22. Kotłownia 12.5
23. Wiatrołap 3.4
24. Biuro 9.7
25. Szatnia 9
26. Szatnia 4.3
27. Natrysk 3.8
28. Pokój socjalny 9.5
29. Wiatrołap 3.2
30. Korytarz 6.2
31. Klatka schodowa 10.1
32. Garaż 22.5
Budynek GM1 - Projekt Pokazowy

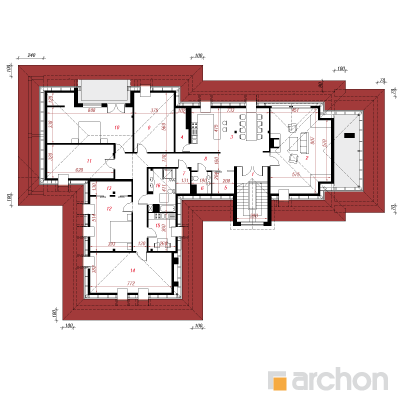

PODDASZE 228.2
1. Klatka schodowa 14.3
2. Salon 34.2
3. Kuchnia i jadalnia 24
4. Spiżarnia 3.6
5. Garderoba 2.8
6. Toaleta 2.4
7. Magazyn 1.8
8. Korytarz 33.2
9. Pokój 21.7
10. Pokój 17.3
11. Pokój 15.6
12. Pokój 16.6
13. Garderoba 4.2
14. Salon 20.8
15. Kuchnia 6.8
16. Łazienka 8.9


Przekrój - Budynek GM1 - Projekt Pokazowy
obrazek 256.jpg


Koszty budowy
Koszty budowy Domy znajdujące się w naszej ofercie przeznaczone są do wykonawstwa w technologii tradycyjnej. Koszt postawienia takiego domu o standardowym wyposażeniu "pod klucz" zamyka się w kwocie ok. 1750 zł (bez VAT, dla domu z poddaszem lub piętrem) za m2 powierzchni podłóg, zaś stan surowy zamknięty (ze stolarką) to 56% całości w/w kosztu.

Powierzchnia podłóg netto 639 m2
Stan surowy otwarty 1 118 250,00 zł x 46%
= 514 395,00 zł
Roboty instalacyjne* 156 555,00 zł
Cena "pod klucz" 639m2 x 1750 zł + 1400%*
= 1 274 805,00 zł
Cena "pod klucz" w systemie gospodarczym 892 363,50 zł

* Koszt robót instalacyjnych ustalono wskaźnikowo w wysokości 16% kosztów robót budowlanych. Jest to koszt wszystkich instalacji bez możliwości rozpisania ich na poszczególne branże.

Podane powyżej koszty przewidują wykonanie robót systemem zleconym przez przedsiębiorstwo budowlane. Koszt ten ulegnie obniżeniu przy wykonawstwie systemem gospodarczym, w zależności od wielkości własnego wkładu pracy i użytych materiałów.

Stan pod klucz (Koszty budowy ogółem) - zakończony stan budynku, gotowy do użytkowania, zawiera wykończenie całkowite, z tynkami wewnętrznymi, malowaniem, okładzinami z glazurą, podłogami wykończonymi parkietem, panelami bądź terakotą, (zależnie od projektu), stolarką wewnętrzną i zewnętrzną, instalacjami wewnętrznymi wraz z białym montażem.

Stan surowy otwarty - budynek o postawionej konstrukcji, bez wykończenia, ze ścianami nieotynkowanymi, bez izolacji cieplnej, bez posadzek, bez stolarki wewnętrznej i zewnętrznej, dach pokryty.

Stan surowy zamknięty - stan surowy otwarty + stolarka zewnętrzna.

Pobierz Zestawienie materiałów Dane do kalkulacji:
Powierzchnia ścian fundamentowych b.d.
Powierzchnia ścian piwnic b.d.
Powierzchnia ścian wewnętrznych nośnych b.d.
Powierzchnia ścian działowych parter b.d.
Powierzchnia ścian działowych poddasze b.d.
Powierzchnia podłóg i schodów 639 m2
Powierzchnia dachu b.d.
Kubatura drewna na więźbę b.d.
Powierzchnia stolarki zewnętrznej b.d.
Powierzchnia ścian zewnętrznych b.d.
