Dom weselny pod olchami- Projekt Pokazowy
|
|
|
|
Budynek gastronomiczny
Budynek gastronomiczny: dwie sale konsumpcyjne - główna na 114 osób (również balowa), dodatkowa z antresolą na 92 osoby, dwa apartamenty, zaplecze socjalne, kuchnia z pełnym programem, pokoje zabaw dla dzieci, tarasy rekreacyjne.
|
| Kubatura |
5166,00 m3 |
| Powierzchnia zabudowy |
492,70 m2 |
Legenda:
2. Powierzchnia domu bez pomieszczeń gospodarczych, garażu, strychu i piwnic.
|
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie: [i]
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu.
- ściany zewnętrzne: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk - strop: płyta żelbetowa - ścianka kolankowa: 107 cm - dach: nachylenie 40 st. (84%), więźba drewniana, dachówka ceramiczna - kocioł: gazowy
|
CENA PROJEKTU: 0,00 zł
|
|
|
Elewacje - Dom weselny pod olchami- Projekt Pokazowy
|
|
|
| ELEWACJA WEJSCIOWA |
ELEWACJA BOCZNA 1 |
|
|
| ELEWACJA BOCZNA 2 |
ELEWACJA OGRODOWA |
|
|
|
Rzuty - Dom weselny pod olchami- Projekt Pokazowy
|
|

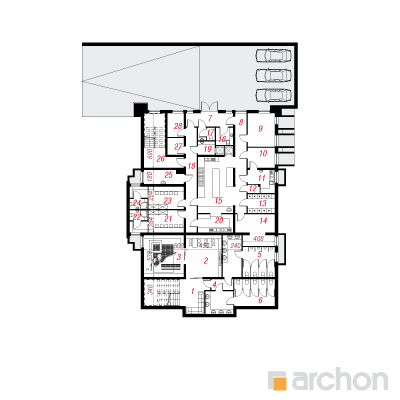

| PIWNICA |
368.0 |
(381.4) |
|
1. Hol |
21.3 |
(28.9) |
|
2. Pokój zabaw dla dzieci |
23.9 |
(23.9) |
|
3. Pokój zabaw dla dzieci |
26.6 |
(26.6) |
|
4. Przedsionek |
3.9 |
(3.9) |
|
5. Toaleta |
28.3 |
(28.3) |
|
6. Toaleta |
27.6 |
(27.6) |
|
7. Wiatrołap |
10.1 |
(10.1) |
|
8. Komunikacja |
18.7 |
(18.7) |
|
9. Magazyn |
14.6 |
(14.6) |
|
10. Magazyn |
8.8 |
(8.8) |
|
11. Pom.technologii kuchni |
8.2 |
(8.2) |
|
12. Magazyn |
1.6 |
(1.6) |
|
13. Chłodnie |
8.3 |
(8.3) |
|
14. Magazyn |
18 |
(18) |
|
15. Kuchnia |
33.3 |
(33.3) |
|
16. Pom. gosp. |
4.8 |
(4.8) |
|
17. Toaleta |
3.4 |
(3.4) |
|
18. Korytarz |
18.5 |
(18.5) |
|
19. Pom. gosp. |
4.9 |
(4.9) |
|
20. Zmywalnia |
10.4 |
(10.4) |
|
21. Pokój socjalny |
16 |
(16) |
|
22. Łazienka |
2.9 |
(2.9) |
|
23. Pokój socjalny |
16 |
(16) |
|
24. Łazienka |
2.9 |
(2.9) |
|
25. Kotłownia |
8.6 |
(8.6) |
|
26. Klatka schodowa |
15.7 |
(21.5) |
|
27. Magazyn |
4.5 |
(4.5) |
|
28. Magazyn |
6.2 |
(6.2) |
|
|

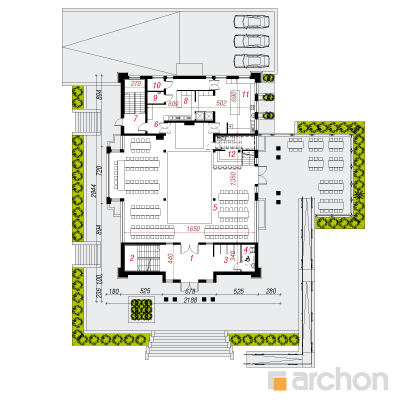

| PARTER |
392.6 |
(396.8) |
|
1. Hol |
35.4 |
(35.4) |
|
2. Schody |
14.7 |
(14.7) |
|
3. Szatnia |
5 |
(5) |
|
4. Toaleta |
5.8 |
(5.8) |
|
5. Sala konsumpcyjna |
222.1 |
(222.1) |
|
6. Komunikacja |
19.9 |
(19.9) |
|
7. Klatka schodowa |
18.6 |
(18.6) |
|
8. Zmywalnia |
11.5 |
(11.5) |
|
9. Magazyn |
3.1 |
(3.1) |
|
10. Magazyn |
3.1 |
(3.1) |
|
11. Kuchnia |
41.8 |
(41.8) |
|
12. Bar |
11.6 |
(15.8) |
|
|
|
|

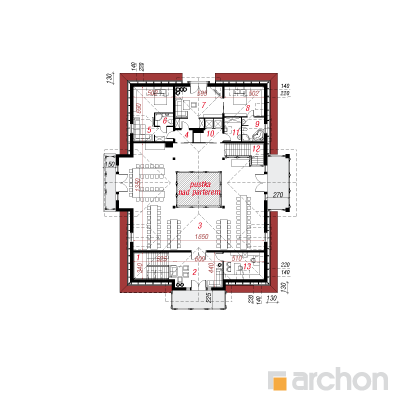

| PODDASZE |
347.9 |
(380.7) |
|
1. Schody |
14.7 |
(14.7) |
|
2. Hol |
27.5 |
(28.9) |
|
3. Sala konsumpcyjna |
193.7 |
(201.2) |
|
4. Przedsionek |
3.4 |
(3.4) |
|
5. Pokój |
22.5 |
(30.3) |
|
6. Łazienka |
3.5 |
(3.5) |
|
7. Salon |
25.9 |
(27.9) |
|
8. Sypialnia |
12.3 |
(19) |
|
9. Łazienka |
7.4 |
(8.4) |
|
10. Korytarz |
8.2 |
(8.2) |
|
11. Pom. gosp. |
6.3 |
(6.3) |
|
12. Schody |
11.6 |
(11.6) |
|
13. Pomieszczenie administracyjne |
10.9 |
(17.3) |
|
|
|
|
Przekrój - Dom weselny pod olchami- Projekt Pokazowy
|
 |
|
|
Sytuacja - Dom weselny pod olchami- Projekt Pokazowy
|
 |
|
|
