Budynek hotelowy
Budynek hotelowy, 20 pokoi i 1 apartament zawierające miejsca noclegowe dla 42 osób.
|
|
Powierzchnia netto domu |
565,20 m2 |
| Kubatura |
2849,00 m3 |
| Powierzchnia zabudowy |
361,90 m2 |
Legenda:
2. Powierzchnia domu bez pomieszczeń gospodarczych, garażu, strychu i piwnic.
|
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie: [i]
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu.
- ściany zewnętrzne: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk - strop: płyta żelbetowa - ścianka kolankowa: 165 cm - dach: nachylenie 35 st. (70%), więźba drewniana, dachówka ceramiczna - kocioł: gazowy
|
CENA PROJEKTU: 15 800,00 zł
|
|
|
Elewacje - Motel pod olchami
|
|
|
| ELEWACJA WEJSCIOWA |
ELEWACJA BOCZNA 1 |
|
|
| ELEWACJA BOCZNA 2 |
ELEWACJA OGRODOWA |
|
|
|
Rzuty - Motel pod olchami
|
|
|
|

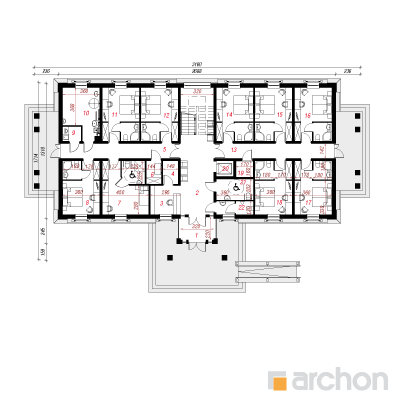

| PARTER |
288.5 |
(295.6) |
|
1. Wiatrołap |
7 |
|
|
2. Hol |
31.7 |
(38.8) |
|
3. Recepcja |
8.3 |
|
|
4. Przechowalnia bagażu |
3.3 |
|
|
5. Korytarz |
15.9 |
|
|
6. Magazyn |
3.3 |
|
|
7. Pokój + łazienka |
21.9 |
|
|
8. Pokój + łazienka |
18.2 |
|
|
9. Pomieszczenie gospodarcze |
2.5 |
|
|
10. Kotłownia |
15.5 |
|
|
11. Pokój + łazienka |
18.3 |
|
|
12. Pokój + łazienka |
18.2 |
|
|
13. Korytarz |
15.9 |
|
|
14. Pokój + łazienka |
18.3 |
|
|
15. Pokój + łazienka |
18.2 |
|
|
16. Pokój + łazienka |
18.3 |
|
|
17. Pokój + łazienka |
18.3 |
|
|
18. Pokój + łazienka |
18.2 |
|
|
19. Maszynownia windy |
2.7 |
|
|
20. Szyb windowy |
2.5 |
|
|
21. Toaleta |
7.3 |
|
|
22. Toaleta |
4.7 |
|
|
|
|
|

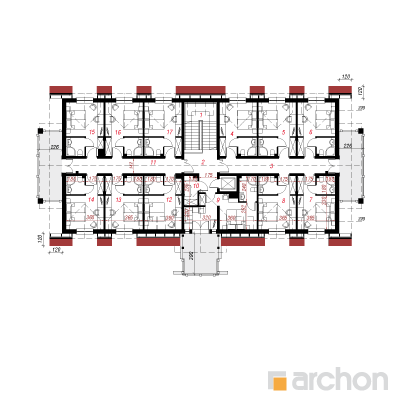

| PODDASZE |
276.7 |
(286.5) |
|
1. Schody |
14.2 |
|
|
2. Hol |
10.5 |
|
|
3. Korytarz |
15.8 |
|
|
4. Pokój + łazienka |
17.6 |
(18.3) |
|
5. Pokój + łazienka |
17.8 |
(18.5) |
|
6. Pokój + łazienka |
17.8 |
(18.5) |
|
7. Pokój + łazienka |
17.8 |
(18.5) |
|
8. Pokój + łazienka |
17.8 |
(18.5) |
|
9. Apartament |
22.8 |
(24.2) |
|
10. Magazyn |
3.7 |
|
|
11. Korytarz |
15.8 |
|
|
12. Pokój + łazienka |
16.7 |
(18.1) |
|
13. Pokój + łazienka |
17.8 |
(18.5) |
|
14. Pokój + łazienka |
17.8 |
(18.5) |
|
15. Pokój + łazienka |
17.4 |
(18.1) |
|
16. Pokój + łazienka |
17.8 |
(18.5) |
|
17. Pokój + łazienka |
17.6 |
(18.3) |
|
|
|
|
Przekrój - Motel pod olchami
|
 |
|
|
