Zajazd pod jesionami
Przy projekcie domu Zajazd pod jesionami istnieje Pakiet Energooszczędny zamów Pakiet KOMFORT+ razem z projektem domu Zajazd pod jesionami Sam wybierz Pakiet PIĘKNY OGRÓD pasujący do projektu domu Zajazd pod jesionami Instalacja odgromowa do projektu domu Zajazd pod jesionami
Budynek hotelowy budynek hotelowy z funkcją gastronomiczną: sala konferencyjna na 30 osób, sala konsumpcyjna na 94 osoby, 23 pokoje hotelowe + 2 apartamenty zawierające miejsca noclegowe w sumie dla 56 osób,zaplecze socjalne, biurowe, kuchenne,tarasy rekreacyjne


Powierzchnia netto domu 1389,9 m2
Kubatura 6642,0 m3
Powierzchnia zabudowy 903,8 m2
Powierzchnia użytkowa [2] 1389,9 m2

Legenda:
2. Powierzchnia domu bez pomieszczeń gospodarczych, garażu, strychu i piwnic.


Konstrukcja oraz propozycje materiałowe
zastosowane w projekcie: [i]
- ściany zewnętrzne: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 100 cm
- dach: czterospadowy, nachylenie 40 st. (84%), więźba drewniana, dachówka ceramiczna
- kocioł: gazowy
PROJEKT ZAWIERA DODATKOWO: projekt technologii kuchni oraz projekt wentylacji mechanicznej.


PROJEKT ZAWIERA DODATKOWO:
projekt technologii kuchni oraz projekt wentylacji mechanicznej.

 CENA true26 300,00 zł

Zajazd pod jesionami

Zajazd pod jesionami


Elewacje - Zajazd pod jesionami

obrazek 264.jpg
 obrazek 265.jpg

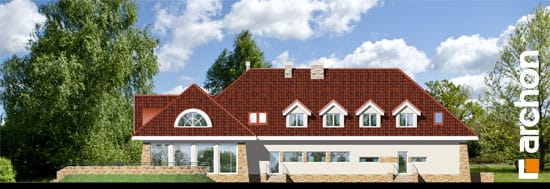

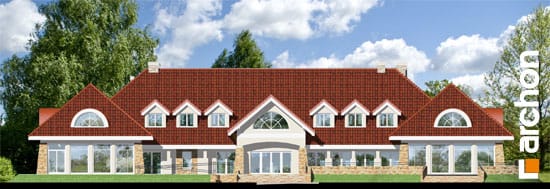

ELEWACJA WEJSCIOWA ELEWACJA BOCZNA 1
obrazek 266.jpg
 obrazek 267.jpg

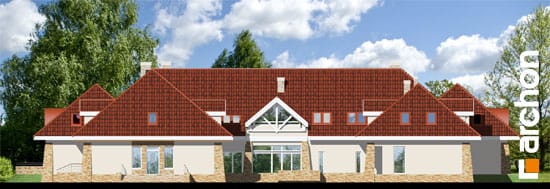

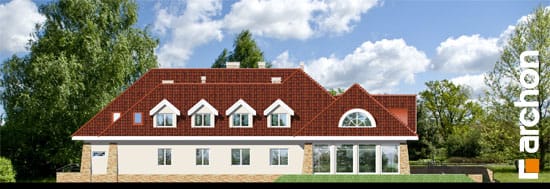

ELEWACJA BOCZNA 2 ELEWACJA OGRODOWA


Rzuty - Zajazd pod jesionami
Zajazd pod jesionami

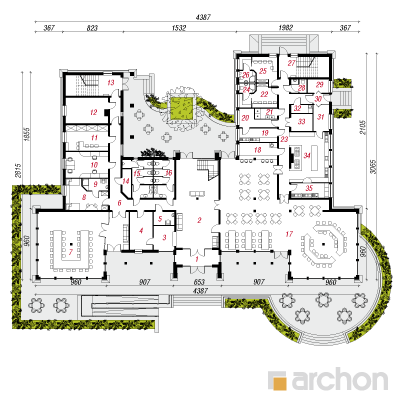

PARTER 747.7 (760.1)
1. Wiatrołap 11.5
2. Hol 62.6 (68.7)
3. Recepcja 9.1
4. Zaplecze recepcji 16
5. Toaleta 5.1
6. Komunikacja 33.2
7. Sala konferencyjna 95.5
8. Pokój 18.4
9. Łazienka 5.4
10. Biuro 20.4
11. Pokój socjalny 20
12. Kotłownia 19.6
13. Klatka schodowa 18.2 (20.9)
14. Pomiesczenie gospodarcze 4.3
15. Toaleta 15.5
16. Toaleta 14.1
17. Sala konsumpcyjna 192.9
18. Bar 11.8
19. Pom.technologii kuchni 9.7
20. Magazyn 8.6
21. Chłodnie 4.2
22. Pokój socjalny 13
23. Komunikacja 28.3
24. Łazienka 2.9
25. Pokój socjalny 13.5
26. Łazienka 3.5
27. Klatka schodowa 15.4 (19)
28. Toaleta 3.9
29. Magazyn 5.4
30. Wiatrołap 3
31. Magazyn 7.5
32. Pomiesczenie gospodarcze 3.2
33. Magazyn 6.8
34. Kuchnia 34.9
35. Zmywalnia 10.3
Zajazd pod jesionami

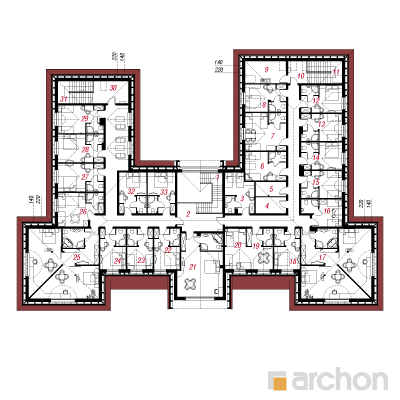

PODDASZE 642.2 (750)
1. Schody 11.9 (11.9)
2. Komunikacja 96.4 (100.9)
3. Pokój + łazienka 14.8 (17.2)
4. Magazyn 7.8 (7.8)
5. Magazyn 7 (7)
6. Pokój + łazienka 14.7 (18.2)
7. Pokój + łazienka 20.9 (24)
8. Pokój + łazienka 15.4 (17.2)
9. Pomiesczenie gospodarcze 7.9 (14.3)
10. Klatka schodowa 4.4 (6.7)
11. Schody 12.3 (12.3)
12. Pokój + łazienka 15.4 (17.2)
13. Pokój + łazienka 15.4 (17.2)
14. Pokój + łazienka 15.3 (17.2)
15. Pokój + łazienka 15.3 (17.1)
16. Pokój + łazienka 12 (15.2)
17. Apartament 56.1 (74.9)
18. Pokój + łazienka 14.6 (16.3)
19. Pokój + łazienka 27.6 (30.5)
20. Pokój + łazienka 36.2 (43)
21. Pokój + łazienka 14.7 (16.3)
22. Pokój + łazienka 14.6 (16.3)
23. Pokój + łazienka 14.6 (16.3)
24. Apartament 57 (74.9)
25. Pokój + łazienka 18.8 (21.2)
26. Pokój + łazienka 18.1 (19.9)
27. Pokój + łazienka 18.1 (19.9)
28. Pokój + łazienka 17.7 (19.5)
29. Klatka schodowa 6.7 (12.5)
30. Schody 12.3 (12.3)
31. Pokój + łazienka 14.1 (17.4)
32. Pokój + łazienka 14.1 (17.4)


Przekrój - Zajazd pod jesionami
obrazek 256.jpg

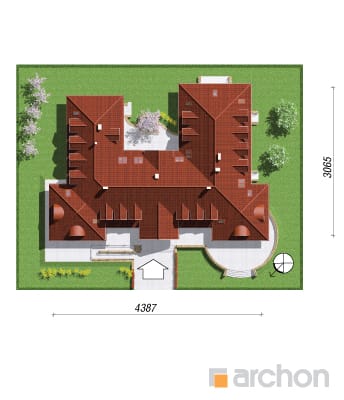

Sytuacja - Zajazd pod jesionami
obrazek 255.jpg
