Dom w chabrach

Wizualizacja widok 1
Projekt: Dom w chabrach Wizualizacja widok 1
Wizualizacja widok 2
Projekt: Dom w chabrach Wizualizacja widok 2

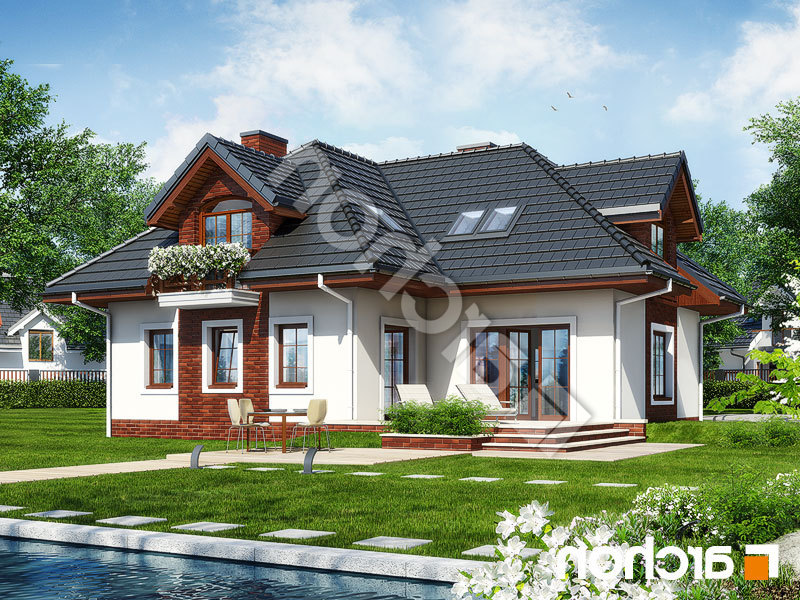

Lustrzane Odbicie widok 1
Projekt: Dom w chabrach Lustrzane Odbicie widok 1

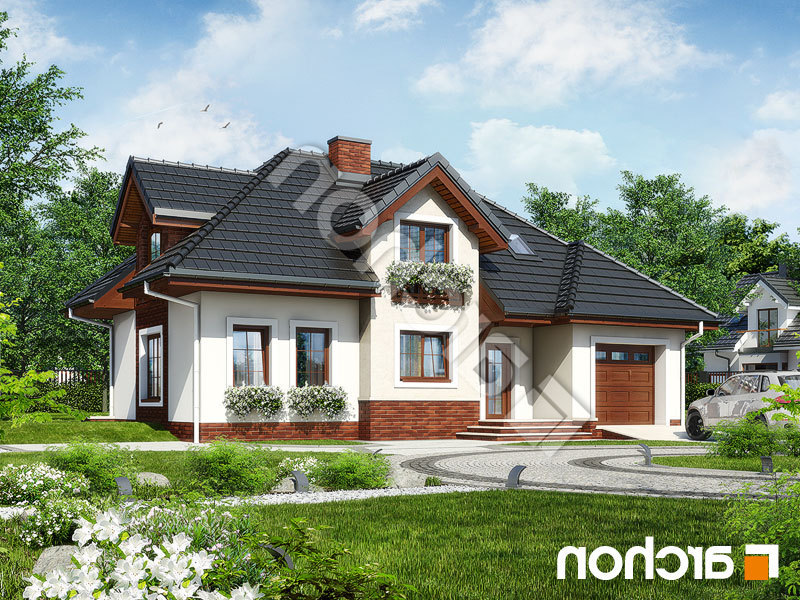

Lustrzane Odbicie widok 2
Projekt: Dom w chabrach Lustrzane Odbicie widok 2
259
260
252lo
260lo

Powierzchnia domu:

144,90 m2
  • + powierzchnia garażu
    18,97 m2
  • + powierzchnia kotłowni
    7,04 m2

Min. wymiary działki:

21,7 x 20,7 m
  • po adaptacji
    20,7 x 20,7 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • garaż, 6 pokoi, 1 kuchnia, 2 łazienki, kotłownia, pralnia, garderoby, kominek

Koszt budowy:

453 800 zł

Cena projektu:

2 410,00 zł

Dane Domu w chabrach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
144,9 m2
Powierzchnia garażu 18,97 m2
Powierzchnia kotłowni 7,04 m2
Powierzchnia zabudowy 139,07 m2
Powierzchnia podłóg 211,83 m2
Powierzchnia całkowita 278,14 m2
Kubatura 846,08 m3
Wysokość budynku 8,06 m
Minimalne wymiary działki 21,7 x 20,7 m
Minimalne wymiary po adaptacji 20,7 x 20,7 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
- strop: gęstożebrowy Teriva
- ścianka kolankowa: 97 cm
- dach: czterospadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy

Energooszczędność

EP = 68 [kWh/(m2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Rzuty

Rzut parteru
PARTER 107,66 (109,00)
1. Wiatrołap 4,24
2. Hol 10,23
3. Garaż 18,97
4. Pralnia 4,31
5. Kotłownia 7,04
6. Pokój 12,96
7. Łazienka 3,45 (4,79)
8. Schody 4,68
9. Salon 32,46
10. Kuchnia 9,32
Rzut poddasza
PODDASZE 63,25 (102,83)
1. Hol 8,00 (8,00)
2. Pokój 14,20 (19,88)
3. Garderoba 1,55 (4,51)
4. Pokój 12,03 (15,30)
5. Pokój 9,53 (26,66)
6. Łazienka 5,42 (7,58)
7. Pokój 12,52 (20,90)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
