Gotowy projekt domu ARCHON+ zawiera kompletną dokumentację niezbędną do uzyskania pozwolenia na budowę. Obejmuje m.in. projekt architektoniczno-budowlany i techniczny, szczegółowy projekt konstrukcyjny, instalacje wewnętrzne oraz charakterystykę energetyczną budynku. Dokumentacja przygotowana jest zgodnie z aktualnymi przepisami prawa budowlanego.
Projekt ARCHON+

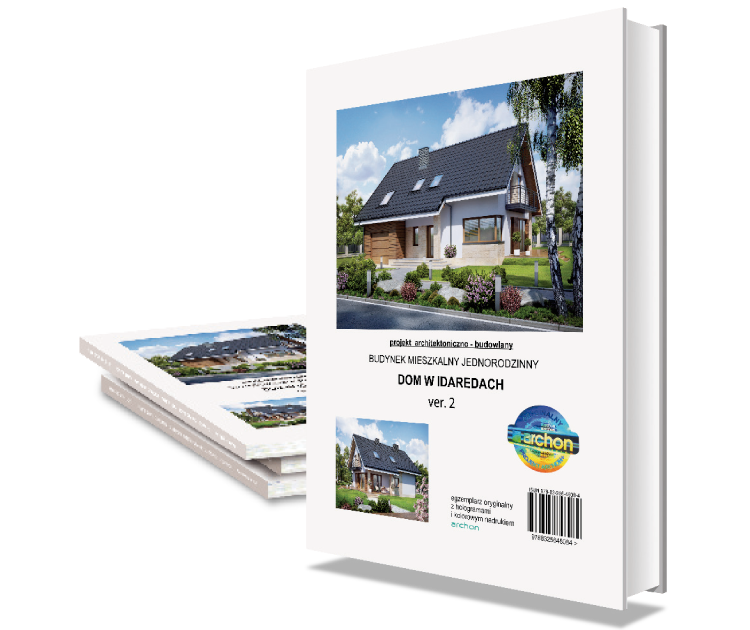

1. Kompletna dokumentacja zgodna z aktualnym prawem budowlanym: 3 egzemplarze projektu architektoniczno – budowlanego oraz 3 egzemplarze projektu technicznego
Zgodnie z nowelizacją Prawa budowlanego od 19.09.2021 r. obowiązującą formą dokumentacji projektowej jest dokumentacja obejmująca 3 egzemplarze projektu architektoniczno - budowlanego oraz 3 egzemplarze projektu technicznego.
Dotychczasowa forma dokumentacji obejmowała: 4 egzemplarze projektu architektoniczno-budowlanego.
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień.
Przygotowany przez nas projekt oferowany jest wyłącznie w wersji drukowanej i wymaga przystosowania przez osobę adaptującą do warunków lokalizacji, a w razie potrzeby, także do miejscowego planu zagospodarowania przestrzennego (MPZP) lub zapisów decyzji o warunkach zabudowy terenu (WZ).
Projekt jest dziełem twórczym, a zatem przedmiotem prawa autorskiego. ARCHON+ jako autor, sprzedając projekt, zbywa jedynie prawo do jednorazowej realizacji dzieła - nie można więc wykorzystać projektu po raz drugi, w innym miejscu. Nie można również, bez zgody autora, go kopiować ani rozpowszechniać w innym celu niż jego realizacja.
Czy projekt ARCHON+ zawiera dokumentację do pozwolenia na budowę?
Tak, projekt domu ARCHON+ obejmuje kompletną dokumentację architektoniczno-budowlaną i techniczną, która po adaptacji do warunków lokalnych oraz opracowaniu projektu zagospodarowania działki będzie stanowić podstawę do złożenia wniosku o pozwolenie na budowę.
Ile egzemplarzy projektu domu otrzymuję?
Po zakupie projektu domu ARCHON+ inwestor otrzymuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego.
KAŻDY PROJEKTU DOMU ZAWIERA:
PROJEKT ARCHITEKTONICZNY
- opis techniczny
Warunki lokalizacji budynku, opis funkcji, zestawienie powierzchni, opis przyjętych technologii i materiałów dla wszystkich elementów konstrukcyjnych budynku, zalecenia dotyczące wykończenia budynku.
- rzut kondygnacji użytkowych
Rzuty piwnic, parteru, piętra, poddasza, wymiary poziome budynku, wszystkich pomieszczeń i przegród, rozmieszczenie i wielkości otworów okiennych i drzwiowych, elementy konstrukcji budynku, rozmieszczenie kominów, przykładowa aranżacja wnętrz, lokalizacja podstawowych urządzeń sanitarnych.
- rzut dachu
Wypośredniczenie i wymiary połaci dachowych, kąty nachylenia połaci, sposób odwodnienia dachu, wymiary okapów, wysokości charakterystycznych elementów, rozmieszczenie okien połaciowych i kominów
- przekroje
Rysunki budynków po pionowym przecięciu w charakterystycznych miejscach - pokazują wszystkie wymiary pionowe budynku, elementy konstrukcji, warstwy przegród, komunikację pionową w budynku
- cztery elewacje
Widok czterech fasad budynku.
PROJEKT KONSTRUKCYJNY
- opis techniczny i obliczenia statyczne
Opis do projektu konstrukcyjnego oraz obliczenia elementów konstrukcyjnych.
- rysunki techniczne rozwiązań konstrukcyjnych (1:100)
- zestawienie stali
- rysunki wykonawcze elementów i detali konstrukcji w skali 1:20 lub 1:25
PROJEKT WEW. INSTALACJI WOD.-KAN., C.O. I GAZOWEJ
- opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej
- obliczenia instalacyjne
- rysunki techniczne rozwiązań instalacyjnych
Rysunki wszystkich elementów instalacji, ich rozmieszczenie w budynku, rzuty i rozwinięcia (dla każdej instalacji odrębne) w skali 1:100.
PROJEKT WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ
- opis techniczny instalacji elektrycznej i odgromowej
- schemat ideowy instalacji elektrycznej
- rysunki techniczne elementów instalacji na rzutach w skali 1:100
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu.
Co zawiera projekt architektoniczno-budowlany ARCHON+?
Projekt architektoniczno-budowlany ARCHON+ obejmuje opis techniczny budynku, rzuty wszystkich kondygnacji, rzut dachu, zestawienie głównych elementów więźby dachowej, zestawienie stolarki okiennej i drzwiowej, cztery elewacje oraz niezbędne przekroje.
Czy projekt domu ARCHON+ zawiera projekt konstrukcyjny?
Tak, projekt domu ARCHON+ zawiera pełny projekt konstrukcyjny. Obejmuje on opis techniczny wraz z obliczeniami statycznymi elementów konstrukcyjnych, rysunki techniczne rozwiązań konstrukcyjnych, zestawienie stali oraz rysunki wykonawcze elementów i detali konstrukcji.
Jakie instalacje zawiera gotowy projekt domu ARCHON+?
Gotowy projekt domu ARCHON+ obejmuje projekty wewnętrznych instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej, elektrycznej oraz odgromowej.
2. ZESTAWIENIA I MATERIAŁY DODATKOWE
- zestawienie stolarki
- zestawienie więźby dachowej
- zestawienie materiałów budowlanych oferowane do projektów, które posiadają gotowy kosztorys
Zestawienie materiałów budowlanych jest fragmentem szczegółowego kosztorysu budowlanego. Dołączamy je bezpłatnie do tych projektów, które mają przygotowany kosztorys.
- obrys domu w skali 1:500 do wklejenia na mapkę sytuacyjno-wysokościową
- informacja Bezpieczeństwo i Ochrona Zdrowia w czasie budowy domu (BIOZ)
- rysunki elementów instalacji odgromowej
- kopie uprawnień projektantów i zaświadczenia o przynależności do izb zawodowych
Czy projekt domu ARCHON+ zawiera zestawienie materiałów?
Tak, dokumentacja projektowa ARCHON+ zawiera szczegółowe zestawienia materiałów, które ułatwiają planowanie budowy oraz kosztów jej realizacji. Zestawienia te dołączane są bezpłatnie do projektów, dla których został opracowany kosztorys budowlany.
3. CHARAKTERYSTYKA ENERGETYCZNA
Szacunkowa projektowana charakterystyka energetyczna z analizą porównawczą to zbiór danych i wskaźników zapotrzebowania budynku na energię konieczną do ogrzania budynku, ciepłej wody, jak również do wentylacji i klimatyzacji. Analiza porównawcza możliwości zastosowania alternatywnych systemów zaopatrzenia w energię określa roczne zapotrzebowanie na energię użytkową do ogrzewania, wentylacji, przygotowania ciepłej wody użytkowej oraz chłodzenia obliczone zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki energetycznej budynków, dostępne nośniki energii, wybór dwóch systemów zaopatrzenia w energię do analizy porównawczej (konwencjonalnego i alternatywnego), obliczenia optymalizująco-porównawcze oraz wyniki analizy porównawczej.
Szacunkowa projektowana charakterystyka energetyczna budynku jest sporządzona dla założeń projektu typowego i należy ją adaptować. Przyjęto stację meteorologiczną Kraków Balice. Na etapie adaptacji należy uwzględnić uwarunkowania lokalizacyjne (m.in. stacja meteorologiczna, kierunki świata) oraz założenia projektowe (m.in. zastosowane materiały, montaż stolarki zewnętrznej, zastosowane urządzenia instalacyjne, wspomaganie ogrzewania użytkowaniem kominka). Wszelkie zmiany w projekcie typowym, wymagają uwzględnienia w projektowanej charakterystyce energetycznej budynku.
Czy projekt ARCHON+ zawiera charakterystykę energetyczną?
Projekt ARCHON+ zawiera szacunkową charakterystykę energetyczną budynku. Projektowana charakterystyka energetyczna powinna być wykonana na etapie adaptacji.
4. ZGODA NA ZMIANY W PROJEKCIE
Jeżeli wybrałeś projekt domu ARCHON+, który wymaga niewielkich zmian i modyfikacji, aby w pełni odpowiadał Twoim oczekiwaniom, koniecznie skontaktuj się z naszymi Doradcami Projektowymi. Zmiany będziesz mógł wprowadzić na etapie adaptacji projektu. Czytaj więcej.
Zapraszamy do kontaktu telefonicznego (12 37 21 900) lub za pośrednictwem poczty elektronicznej (archon@archon.pl).
Czy gotowy projekt domu ARCHON+ można dostosować do działki?
Każdy gotowy projekt domu wymaga dostosowania do uwarunkowań lokalizacyjnych działki oraz sprawdzenia zgodności z ustaleniami Miejscowego Planu Zagospodarowania Przestrzennego lub Warunków Zabudowy. Takie dostosowanie nazywamy ADAPTACJĄ PROJEKTU, a przeprowadzają ją lokalni projektanci, posiadający odpowiednie uprawnienia do projektowania. W ramach adaptacji możliwe są również modyfikacje projektu wynikające z indywidualnych potrzeb Inwestora.
5. BEZPŁATNA DOSTAWA
Gwarantujemy szybką i bezpłatną dostawę zamówionego projektu domu pod wskazany przy zamówieniu adres (na terenie Polski). Projekt wysyłamy do paczkomatów, kurierem lub Pocztą Polską.
PROJEKTY INSTALACJI ZA DODATKOWĄ OPŁATĄ
Zobacz również:
w dogodnej dla Ciebie formie!
Jesteśmy do Twojej dyspozycji również na czacie pon.‑pt. 8‑21, sob. 9‑13
Jesteśmy teraz dostępni.
Jeśli wolisz szczegółowo opisać swoje pytanie, napisz do nas.
Odpowiemy najszybciej jak to możliwe.
Napisz do nasZadzwoń do nas +48 12 37 21 900
Często Zadawane Pytania - FAQ
Czy gotowy projekt domu ARCHON+ zawiera kompletną dokumentację budowlaną?
Tak, projekt domu ARCHON+ obejmuje kompletną dokumentację architektoniczno-budowlaną i techniczną, któa po adaptacji do warunków lokalnych oraz opracowaniu projektu zagospodarowania działki będzie stanowić podstawę do złożenia wniosku o pozwolenie na budowę.
Ile egzemplarzy projektu domu otrzymuję po zakupie?
Kupując projekt domu ARCHON+, otrzymujesz 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego.
Czy projekt domu ARCHON+ zawiera projekt konstrukcyjny?
Tak. Każdy gotowy projekt domu ARCHON+ zawiera szczegółowy projekt konstrukcyjny, w tym rysunki fundamentów, stropów, więźby dachowej oraz niezbędne obliczenia.
Jakie instalacje są ujęte w gotowym projekcie domu ARCHON+?
Projekt domu ARCHON+ obejmuje instalacje:
• wodno-kanalizacyjne,
• centralnego ogrzewania,
• gazowe,
• elektryczne oraz instalację odgromową.
Czy w projekcie domu ARCHON+ znajduje się charakterystyka energetyczna?
Projekt ARCHON+ zawiera szacunkową charakterystykę energetyczną budynku. Projektowana charakterystyka energetyczna powinna być wykonana na etapie adaptacji.
Czy gotowy projekt domu ARCHON+ zawiera zestawienie materiałów?
Tak, dokumentacja projektowa ARCHON+ zawiera szczegółowe zestawienia materiałów, które ułatwiają planowanie budowy oraz kosztów jej realizacji. Zestawienia te dołączane są bezpłatnie do projektów, dla których został opracowany kosztorys budowlany.
