Dom w fiołkach

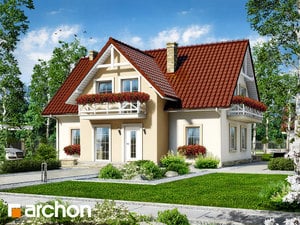

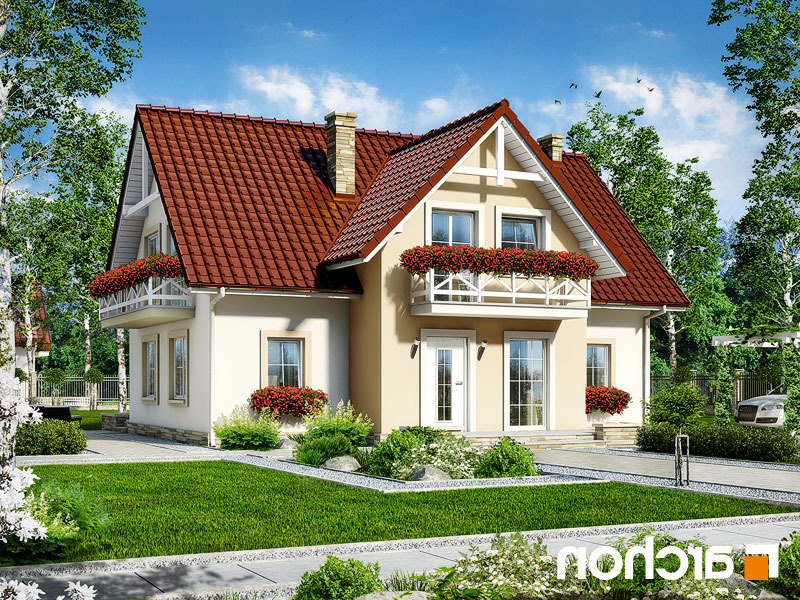

Wizualizacja widok 1
Projekt: Dom w fiołkach Wizualizacja widok 1

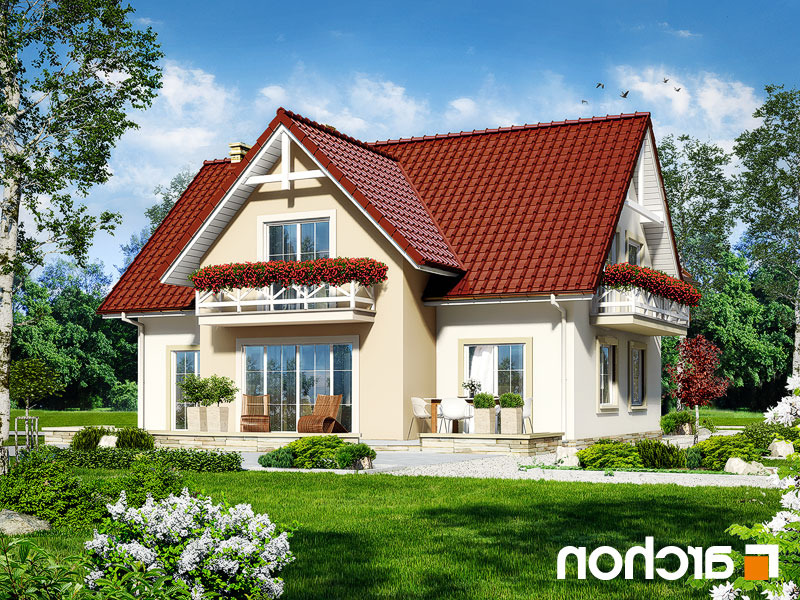

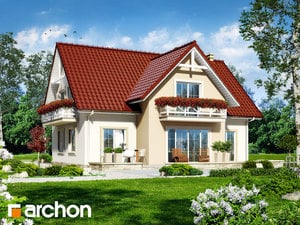

Wizualizacja widok 2
Projekt: Dom w fiołkach Wizualizacja widok 2
259
260

Powierzchnia domu:

161,60 m2
  • + powierzchnia kotłowni
    3,50 m2

Min. wymiary działki:

20,0 x 19,4 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek

Koszt budowy:

354 400 zł

Cena projektu:

2 410,00 zł

Dane Domu w fiołkach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
161,6 m2
Powierzchnia kotłowni 3,5 m2
Powierzchnia zabudowy 113,7 m2
Powierzchnia podłóg 181,7 m2
Powierzchnia całkowita 204,0 m2
Kubatura 753,0 m3
Wysokość budynku 8,0 m
Minimalne wymiary działki 20,0 x 19,4 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: cegła wapienno piaskowa SILKA 24 cm, styropian 15 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 105 cm
- dach: dwuspadowy, nachylenie 45 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EP = 90 [kWh/(m2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Rzuty

rzut parteru
Dom w fiołkach
PARTER 84,80 (89,50)
1. Wiatrołap 3,40
2. Hol 13,00 (17,70)
3. Kuchnia 11,00
4. Salon + Jadalnia 38,80
5. Gabinet 9,80
6. Kotłownia 3,50
7. Łazienka 5,30
rzut poddasza
Dom w fiołkach
PODDASZE 80,30 (92,20)
1. Pokój 8,50 (11,20)
2. Pokój 10,80 (13,20)
3. Pokój 19,90 (21,50)
4. Pokój 10,90 (13,30)
5. Łazienka 9,30 (11,70)
6. Przedpokój 14,30 (14,70)
7. Schody 6,60 (6,60)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
