Projekt domu  Dom w firletkach

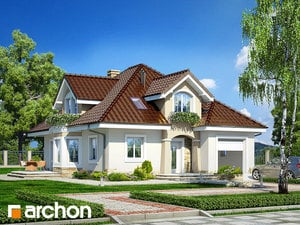

gotowy projekt Dom w firletkach widok 1
Pow. domu 148,76 m²
Pow. garażu 17,14 m²
Pow. kotłowni 4,61 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 19,32 x 21,62 m
Likwidacja wykusza w jadalni, okien na bocznej elewacji i okien dachowych na bocznej połaci.
17,32 x 21,62 m
Pow. domu 148,76 m²
Pow. garażu 17,14 m²
Pow. kotłowni 4,61 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 19,32 x 21,62 m
Likwidacja wykusza w jadalni, okien na bocznej elewacji i okien dachowych na bocznej połaci.
17,32 x 21,62 m
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, garderoba, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 350 zł z VAT 23% (4 349,59 zł netto)
KOD: ONLINE200 obowiązuje na PROJEKTY DOMÓW zamawiane przez www.archon.pl
Najniższa cena z 30 dni przed obniżką 5 290 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki


GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 299 zł
  • Tablica Informacyjno - Budowlana 35 zł
  • Dziennik Budowy 25 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień. Projekt ARCHON+, tak jak każdy projekt typowy, wymaga adaptacji przez uprawnionego projektanta.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
101,99 (102,71)
1. Wiatrołap 4,16
2. Hol 10,81
3. Kuchnia 12,30
4. Spiżarnia 0,99
5. Salon + Jadalnia 32,05
6. Pokój 11,71
7. Garderoba 3,15
8. Kotłownia z pralnią 4,61
9. Łazienka 2,78
10. Schody 2,29
11. Garaż 17,14 (17,86)
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
68,52 (97,45)
1. Schody 1,99 (1,99)
2. Hol 8,33 (8,33)
3. Pokój 13,97 (21,33)
4. Garderoba 1,33 (5,56)
5. Pokój 11,33 (13,96)
6. Pokój 10,85 (13,47)
7. Garderoba 1,50 (6,12)
8. Pokój 10,43 (12,85)
9. Garderoba 2,42 (5,26)
10. Łazienka 6,37 (8,58)

Dane projektu Domu w firletkach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza w jadalni, okien na bocznej elewacji i okien dachowych na bocznej połaci.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 86 cm
dach: czterospadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Realizacje naszych Klientów (2)

Przekrój

gotowy projekt Dom w firletkach przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elewacje

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w firletkach ver 2 91847d959b8c8a019ea605ed1d288e55  264 Elewacja frontowa
Elewacja boczna projekt dom w firletkach ver 2 e52e17875a1dd26d1f92a3f75a1f8db1  265 Elewacja boczna
Elewacja boczna projekt dom w firletkach ver 2 9e22dea06f8749047e07f884195db1d0  266 Elewacja boczna
Elewacja ogrodowa projekt dom w firletkach ver 2 55f3f4e14038410f0393732a3d23decc  267 Elewacja ogrodowa

Efektowny projekt domu, którego reprezentacyjny charakter podkreśla frontowa lukarna z podcieniem wejściowym oraz starannie zakomponowane wykończenie elewacji. Stonowana tonacja tynku jest doskonałym tłem dla stolarki w kolorze drewna. Wokół podzielonych szprosami okien zastosowano charakterystyczne opaski. Przestrzeń dzienną domu powiększa wykusz, dzięki przeszkleniom usytuowana w nim jadalnia zyskała bardzo dużą ilość naturalnego światła i widok na ogród. Strefa wypoczynkowa domowników to jasny, ustawny i otwarty na taras salon z miejscem na dwie sofy. Znajdujący się w centralnym miejscu strefy dziennej kominek wprowadza przytulny klimat. Kuchnię wizualnie wyodrębnia przewidziany w jej programie barek śniadaniowy, a dwa okna gwarantują doskonałe doświetlenie. Wygodną pracę zapewniają obszerne blaty, zadbano także o odpowiednią ilość miejsca do przechowywania, projektując przy kuchni podręczną spiżarnię. W programie parteru znajduje się komfortowa sypialnia gościnna z garderobą, w której pobliżu zaprojektowano łazienkę z prysznicem. Kotłownię gazową połączono z funkcją pralni, dzięki której można odpowiednio zorganizować prace domowe. Strefa nocna na poddaszu to cztery jasne sypialnie oraz ogólnodostępna łazienka. Pokoje dzieci posiadają własne garderoby, a w sypialni rodziców znajduje się miejsce na pojemne szafy ubraniowe. Jednostanowiskowy garaż dostępny jest przez wiatrołap. Zaprezentowany dom to propozycja z kolekcji: projekty małych rezydencji, projekty domów z poddaszem użytkowym, projekty domów z garażem jednostanowiskowym.
