Dom w oregano

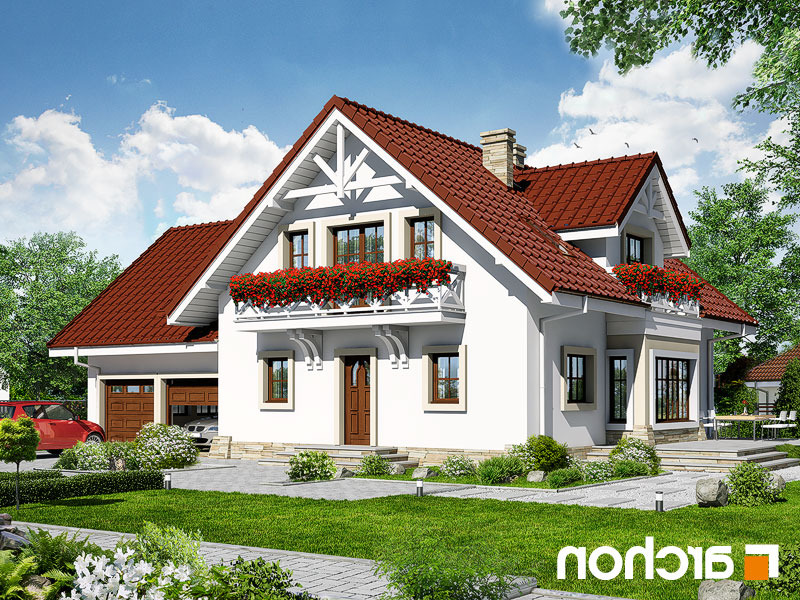

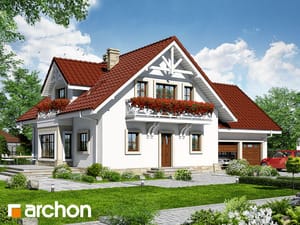

Wizualizacja widok 1
Projekt: Dom w oregano Wizualizacja widok 1

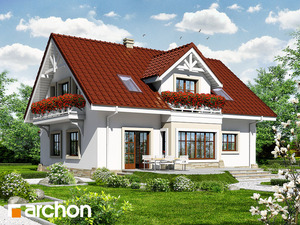

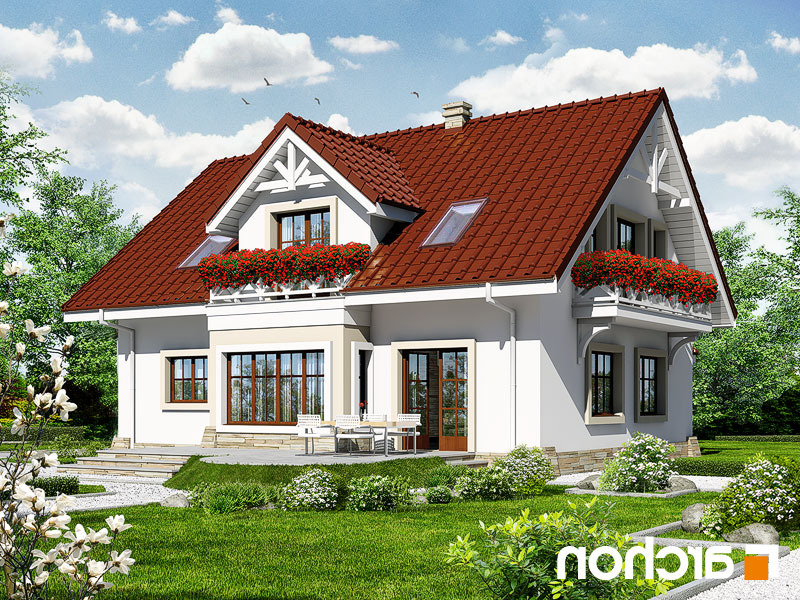

Wizualizacja widok 2
Projekt: Dom w oregano Wizualizacja widok 2
Stylizacja 1
Projekt: Dom w oregano Stylizacja 1
Stylizacja 2
Projekt: Dom w oregano Stylizacja 2
259
260
2290 th
2291 th

Powierzchnia domu:

191,89 m2
  • + powierzchnia garażu
    38,21 m2
  • + powierzchnia kotłowni
    5,49 m2

Min. wymiary działki:

24,5 x 20,0 m
  • po adaptacji
    22,5 x 20,0 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • garaż, 7 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, garderoby, pomieszczenie gospodarcze, kominek

Koszt budowy:

511 100 zł

Cena projektu:

2 740,00 zł

Dane Domu w oregano

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
191,89 m2
Powierzchnia garażu 38,21 m2
Powierzchnia kotłowni 5,49 m2
Powierzchnia zabudowy 166,37 m2
Powierzchnia podłóg 257,9 m2
Powierzchnia całkowita 328,9 m2
Kubatura 1076,78 m3
Wysokość budynku 8,61 m
Minimalne wymiary działki 24,5 x 20,0 m
Minimalne wymiary po adaptacji 22,5 x 20,0 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 30 cm, styropian 10 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 110 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EP = 92 [kWh/(m2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Rzuty

rzut parteru
Dom w oregano
PARTER 127,89 (128,65)
1. Wiatrołap 5,87
2. Hol 9,28
3. Kuchnia 10,98
4. Spiżarnia 1,37
5. Salon 32,31
6. Pokój 13,23
7. Łazienka 4,62 (5,38)
8. Toaleta 2,24
9. Kotłownia 5,49
10. Pom. gospodarcze 4,29
11. Garaż 38,21
rzut poddasza
Dom w oregano
PODDASZE 107,70 (129,25)
1. Schody 5,40 (5,40)
2. Hol 4,90 (4,90)
3. Schowek 1,25 (2,46)
4. Pokój 11,89 (15,23)
5. Pokój 11,89 (15,23)
6. Pom. gospodarcze 2,62 (3,84)
7. Łazienka 8,27 (10,88)
8. Hol 6,10 (6,10)
9. Pokój 16,24 (19,34)
10. Pokój 13,12 (13,12)
11. Pokój 17,11 (20,22)
12. Garderoba 4,57 (6,43)
13. Garderoba 4,34 (6,10)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
