Dom w szafirkach

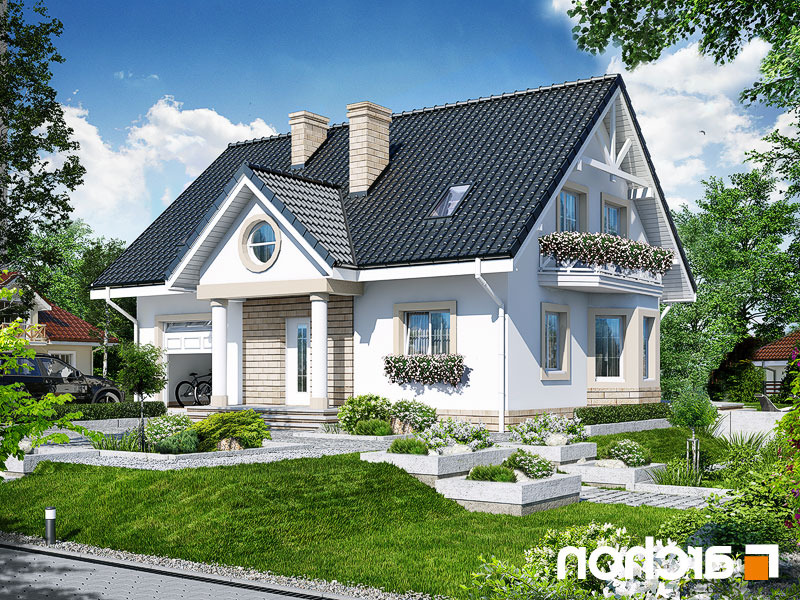

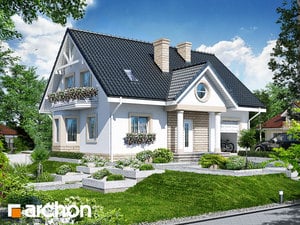

Wizualizacja widok 1
Projekt: Dom w szafirkach Wizualizacja widok 1

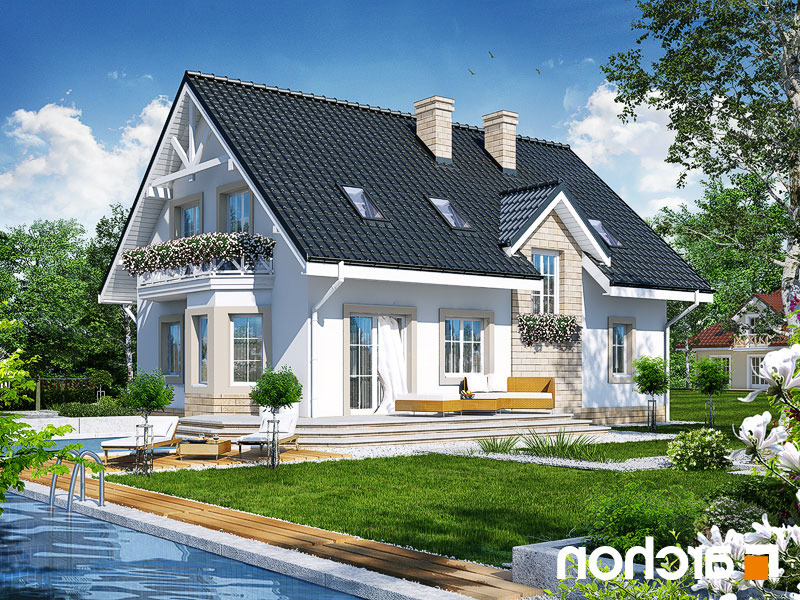

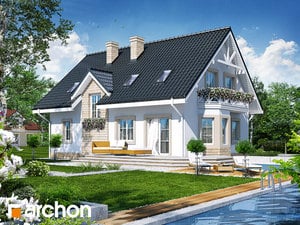

Wizualizacja widok 2
Projekt: Dom w szafirkach Wizualizacja widok 2
Stylizacja 1
Projekt: Dom w szafirkach Stylizacja 1
Stylizacja 2
Projekt: Dom w szafirkach Stylizacja 2
259
260
2011 th
2012 th

Powierzchnia domu:

126,50 m2
  • + powierzchnia garażu
    18,50 m2
  • + powierzchnia kotłowni
    6,10 m2

Min. wymiary działki:

20,9 x 18,02 m
  • po adaptacji
    20,0 x 16,7 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • garaż, 4 pokoje, 1 kuchnia, 1 łazienka, spiżarka, toaleta, kotłownia, garderoby, kominek

Koszt budowy:

360 700 zł

Cena projektu:

2 410,00 zł

Dane Domu w szafirkach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
126,5 m2
Powierzchnia garażu 18,5 m2
Powierzchnia kotłowni 6,1 m2
Powierzchnia zabudowy 106,5 m2
Powierzchnia podłóg 171,3 m2
Powierzchnia całkowita 180,4 m2
Kubatura 729,4 m3
Wysokość budynku 8,6 m
Minimalne wymiary działki 20,9 x 18,02 m
Minimalne wymiary po adaptacji 20,0 x 16,7 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: gęstożebrowy Teriva
- ścianka kolankowa: 100 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EP = 84 [kWh/(m2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Rzuty

rzut parteru
Dom w szafirkach
PARTER 86,80 (87,30)
1. Wiatrołap 4,00
2. Hol 9,50
3. Kuchnia 10,90
4. Spiżarnia 1,80
5. Salon 28,60
6. Schody 4,60
7. Kotłownia 6,10
8. Toaleta 1,60
9. Garaż 18,50
10. Schowek 1,20 (1,70)
rzut poddasza
Dom w szafirkach
PODDASZE 64,30 (84,00)
1. Hol 6,70 (6,70)
2. Pokój 15,50 (20,60)
3. Pokój 14,90 (19,20)
4. Łazienka 7,40 (11,70)
5. Pokój 16,40 (19,40)
6. Garderoba 3,40 (6,40)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
