Dom w winorośli 2

Wizualizacja widok 1
Projekt: Dom w winorośli 2 Wizualizacja widok 1

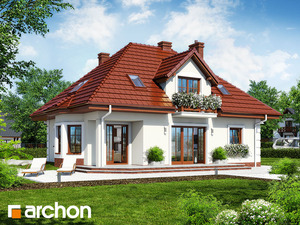

Wizualizacja widok 2
Projekt: Dom w winorośli 2 Wizualizacja widok 2

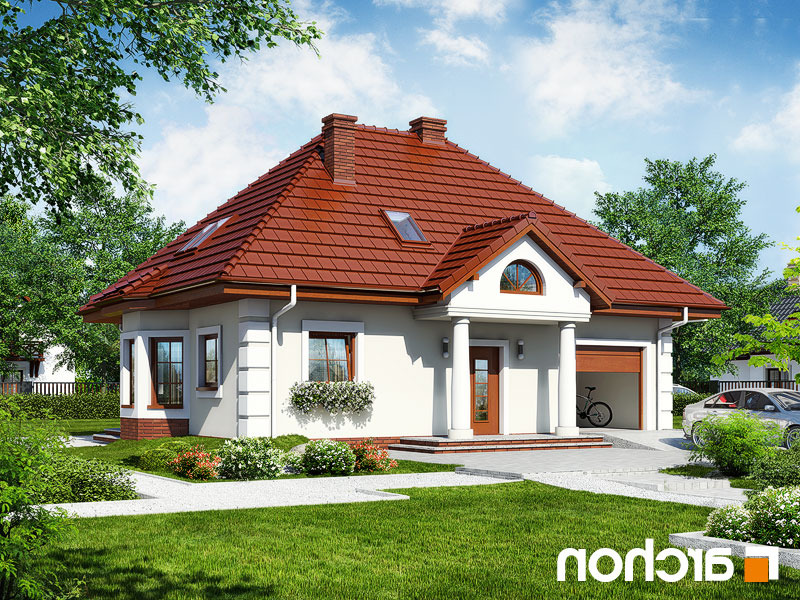

Lustrzane Odbicie widok 1
Projekt: Dom w winorośli 2 Lustrzane Odbicie widok 1

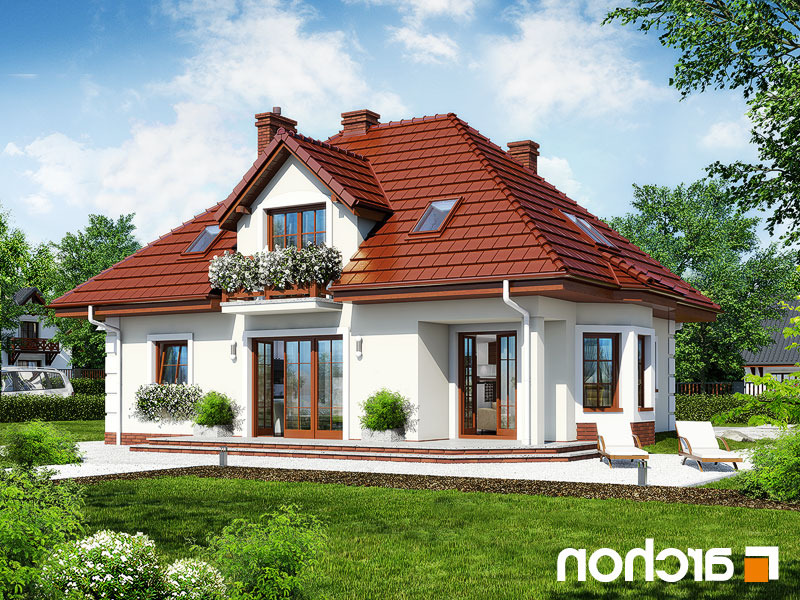

Lustrzane Odbicie widok 2
Projekt: Dom w winorośli 2 Lustrzane Odbicie widok 2
Stylizacja 3
Projekt: Dom w winorośli 2 Stylizacja 3
Stylizacja 4
Projekt: Dom w winorośli 2 Stylizacja 4
259
260
252lo
260lo
1963 th
1964 th

Powierzchnia domu:

108,08 m2
  • + powierzchnia garażu
    17,91 m2
  • + powierzchnia kotłowni
    6,20 m2

Min. wymiary działki:

20,9 x 16,7 m
  • po adaptacji
    19,0 x 16,7 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • garaż, 4 pokoje, 1 kuchnia, 1 łazienka, jadalnia, toaleta, kotłownia, garderoby, kominek

Cena projektu:

2 210,00 zł

Dane Domu w winorośli 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
108,08 m2
Powierzchnia garażu 17,91 m2
Powierzchnia kotłowni 6,2 m2
Powierzchnia zabudowy 106,47 m2
Powierzchnia podłóg 159,91 m2
Powierzchnia całkowita 208,24 m2
Kubatura 643,96 m3
Wysokość budynku 8,38 m
Minimalne wymiary działki 20,9 x 16,7 m
Minimalne wymiary po adaptacji 19,0 x 16,7 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: gęstożebrowy Teriva
- ścianka kolankowa: 94 cm
- dach: czterospadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy

Energooszczędność

EP < 120 [kWh/m(2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Rzuty

Rzut parteru
PARTER 75,41 (76,78)
1. Wiatrołap 4,29
2. Korytarz 6,30
3. Toaleta 1,91
4. Garaż 17,91
5. Kotłownia 6,20
6. Salon 19,80
7. Jadalnia 9,71
8. Kuchnia 8,13
9. Schowek 1,16 (2,53)
Rzut poddasza
PODDASZE 56,78 (83,13)
1. Schody 4,81
2. Korytarz 6,24
3. Łazienka 5,02 (8,86)
4. Garderoba 1,67 (4,61)
5. Pokój 10,83 (18,18)
6. Pokój 15,37 (16,93)
7. Pokój 10,67 (17,81)
8. Garderoba 2,17 (5,69)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
