Projekt domu Dom w żurawkach ver. 2

2 170,00 zł 1 920,00 zł
projekt Dom w żurawkach widok 1
projekt Dom w żurawkach widok 1
projekt Dom w żurawkach widok 2
projekt Dom w żurawkach widok 2
projekt Dom w żurawkach lustrzane odbicie 1
projekt Dom w żurawkach lustrzane odbicie 1
projekt Dom w żurawkach lustrzane odbicie 2
projekt Dom w żurawkach lustrzane odbicie 2
projekt Dom w żurawkach Stylizacja 5
projekt Dom w żurawkach Stylizacja 5
projekt Dom w żurawkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w żurawkach Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w żurawkach Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w żurawkach Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w żurawkach Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w żurawkach Aranżacja kuchni 1 widok 1
projekt Dom w żurawkach Aranżacja kuchni 1 widok 1
projekt Dom w żurawkach Aranżacja kuchni 1 widok 2
projekt Dom w żurawkach Aranżacja kuchni 1 widok 2
projekt Dom w żurawkach Aranżacja kuchni 1 widok 3
projekt Dom w żurawkach Aranżacja kuchni 1 widok 3
projekt Dom w żurawkach Aranżacja kuchni 2 widok 1
projekt Dom w żurawkach Aranżacja kuchni 2 widok 1
projekt Dom w żurawkach Aranżacja kuchni 2 widok 2
projekt Dom w żurawkach Aranżacja kuchni 2 widok 2
projekt Dom w żurawkach Aranżacja kuchni 2 widok 3
projekt Dom w żurawkach Aranżacja kuchni 2 widok 3
projekt Dom w żurawkach Wizualizacja kuchni 1 widok 1
projekt Dom w żurawkach Wizualizacja kuchni 1 widok 1
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 1)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 1)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 2)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 2)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 3)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 3)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 4)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 4)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 5)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 5)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 3 widok 1)
projekt Dom w żurawkach widok 1
projekt Dom w żurawkach widok 2
projekt Dom w żurawkach lustrzane odbicie 1
projekt Dom w żurawkach lustrzane odbicie 2
projekt Dom w żurawkach Stylizacja 5
projekt Dom w żurawkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w żurawkach Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w żurawkach Strefa nocna (wizualizacja 1 widok 1)
projekt Dom w żurawkach Strefa nocna (wizualizacja 1 widok 2)
projekt Dom w żurawkach Aranżacja kuchni 1 widok 1
projekt Dom w żurawkach Aranżacja kuchni 1 widok 2
projekt Dom w żurawkach Aranżacja kuchni 1 widok 3
projekt Dom w żurawkach Aranżacja kuchni 2 widok 1
projekt Dom w żurawkach Aranżacja kuchni 2 widok 2
projekt Dom w żurawkach Aranżacja kuchni 2 widok 3
projekt Dom w żurawkach Wizualizacja kuchni 1 widok 1
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 1)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 2)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 3)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 4)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 1 widok 5)
projekt Dom w żurawkach Wizualizacja łazienki (wizualizacja 3 widok 1)

Powierzchnia domu:

96,26 m2
  • + powierzchnia garażu
    17,97 m2
  • + powierzchnia kotłowni
    5,10 m2

Min. wymiary działki:

19,16 x 17,36 m
  • po adaptacji
    18,16 x 17,36 m
    (Likwidacja okien w ścianie bocznej garażu, doprojektowanie okien dachowych.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 4 pokoje, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 170,00 zł 1 920,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w żurawkach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
96,26 m2
Powierzchnia garażu 17,97 m2
Powierzchnia kotłowni 5,1 m2
Powierzchnia zabudowy 95,35 m2
Powierzchnia podłóg 138,04 m2
Powierzchnia całkowita 190,7 m2
Kubatura 605,53 m3
Wysokość budynku 8,27 m
Minimalne wymiary działki 19,16 x 17,36 m
Minimalne wymiary po adaptacji 18,16 x 17,36 m
(Likwidacja okien w ścianie bocznej garażu, doprojektowanie okien dachowych.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 124 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 59 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 113 [kWh/(m2*rok)]
EP (gaz) 116 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 33 [kWh/(m2*rok)]
Uściany 0,18 W/(m2*K)
Udachu 0,14 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w żurawkach Wirtualny spacer
Mqdefault
Dom w żurawkach Wirtualny spacer - lustrzane odbicie
Mqdefault
Dom w żurawkach Obrót o 360°

Dom w żurawkach ver.2

Funkcjonalny i tani w budowie dom z garażem jednostanowiskowym. Projekty domów w żurawkach charakteryzują się efektywnie wykorzystaną przestrzenią i minimalizacją komunikacji na korzyść funkcjonalności pomieszczeń. Strefa dzienna z jadalnią i bezpośrednim wyjściem do ogrodu dzięki dużym przeszkleniom została szeroko otwarta na widok zewnętrzny.
Głęboko zadaszony taras, ustawna kuchnia i strefa wypoczynkowa tworzą wygodną przestrzeń. Jasna, duża łazienka i dodatkowe miejsce na przechowywanie w postaci spiżarki podnoszą komfort użytkowania. Na poddaszu projekt domu przewiduje dwie przestronne sypialnie dzieci i duży pokój rodziców z garderobą. Uwagę zwraca funkcjonalnie zaplanowana łazienka z przejściem do pralni. Projekt domu o prostej, zwartej bryle i nieskomplikowanej konstrukcji. Kolorystyka elewacji, subtelnie dobrana faktura tynków i okładzin podkreśla nowoczesny wygląd budynku.


Parter

projekt Dom w żurawkach rzut parteru
PARTER 68,81 (70,47)
1. Wiatrołap 3,98
2. Kuchnia 7,90
3. Salon + Jadalnia 23,92
4. Schody 2,74
5. Hol 1,15
6. Łazienka 4,46
7. Kotłownia 5,10
8. Spiżarnia 1,59 (3,25)
9. Garaż 17,97

Poddasze

projekt Dom w żurawkach rzut poddasza
PODDASZE 50,52 (67,57)
1. Schody 2,82 (2,82)
2. Hol 3,87 (3,87)
3. Pokój 10,55 (13,91)
4. Pokój 12,10 (15,46)
5. Łazienka 4,76 (6,38)
6. Pralnia 2,35 (3,42)
7. Pokój 11,55 (18,05)
8. Garderoba 2,52 (3,66)

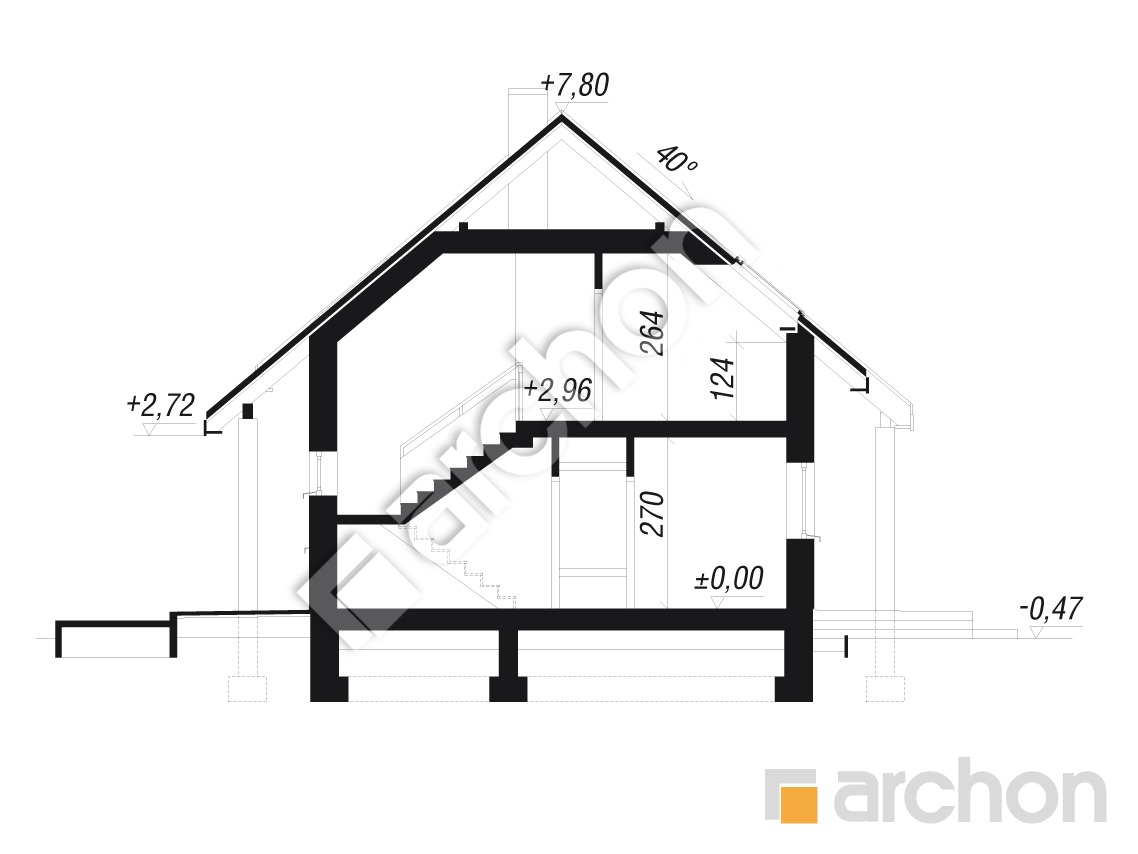

Przekrój

projekt Dom w żurawkach przekroj budynku

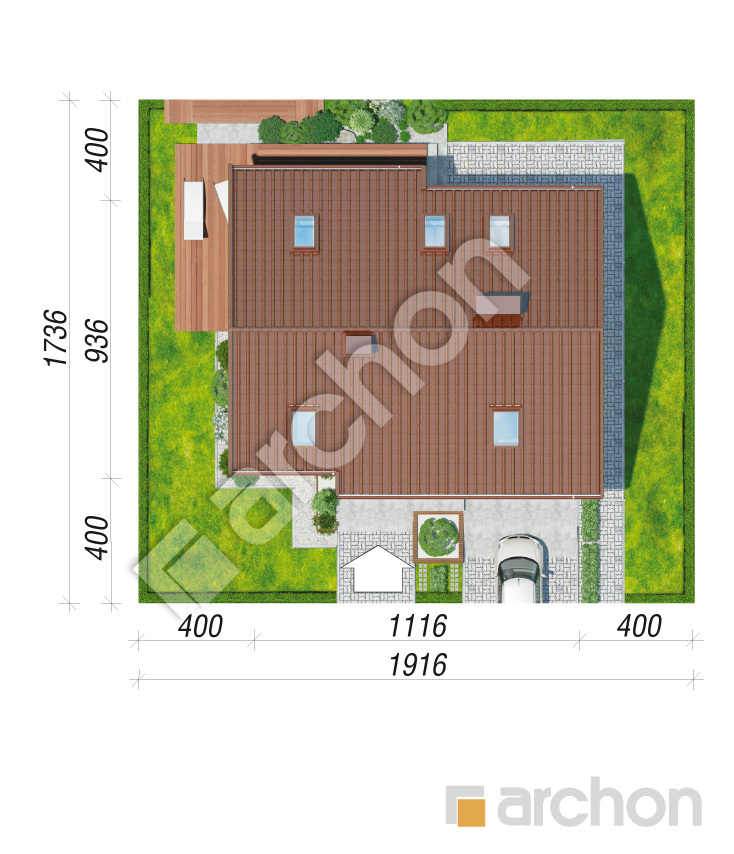

Obrys

polnoc
projekt Dom w żurawkach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

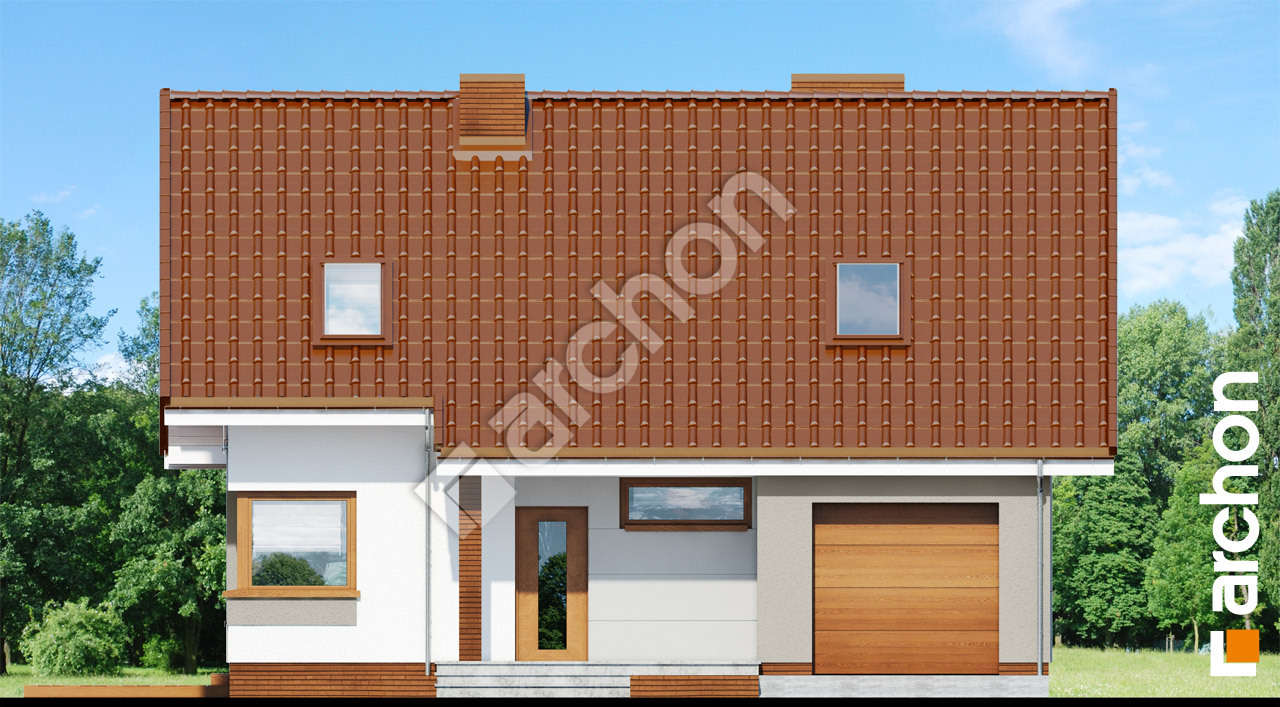

Elewacja frontowa projekt dom w zurawkach ver 2  264 Elewacja frontowa

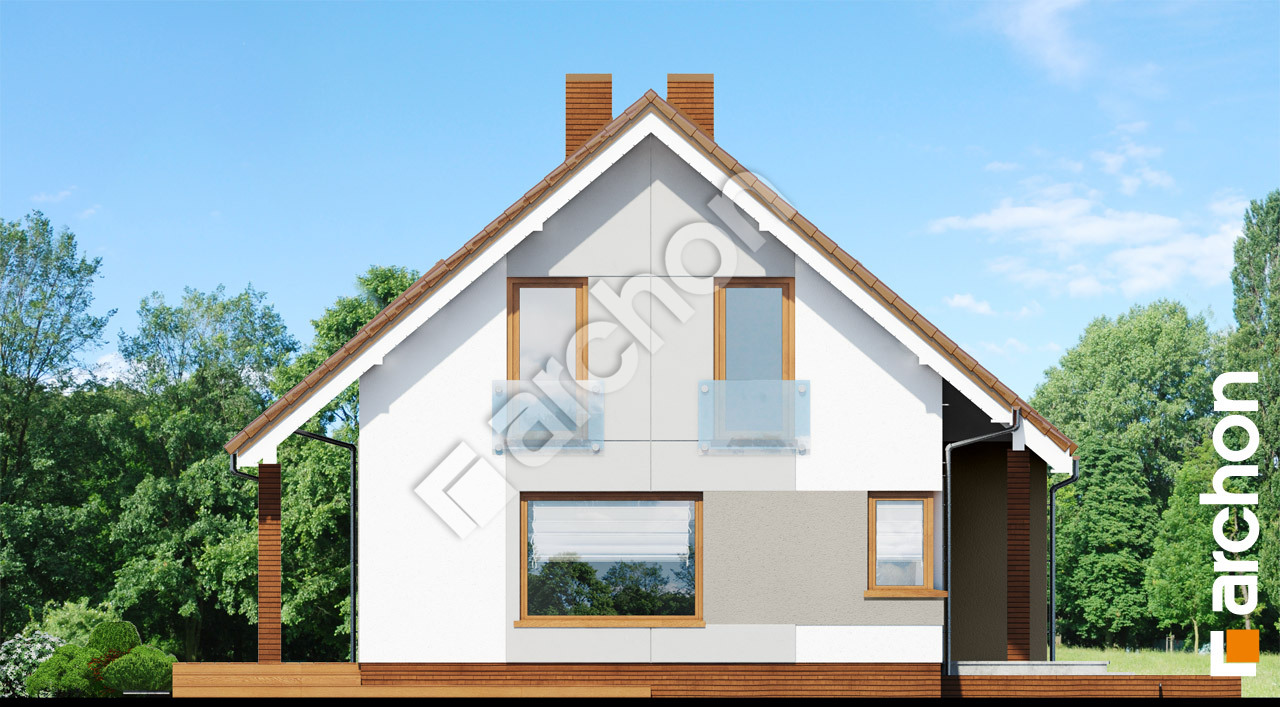

Elewacja boczna projekt dom w zurawkach ver 2  265 Elewacja boczna

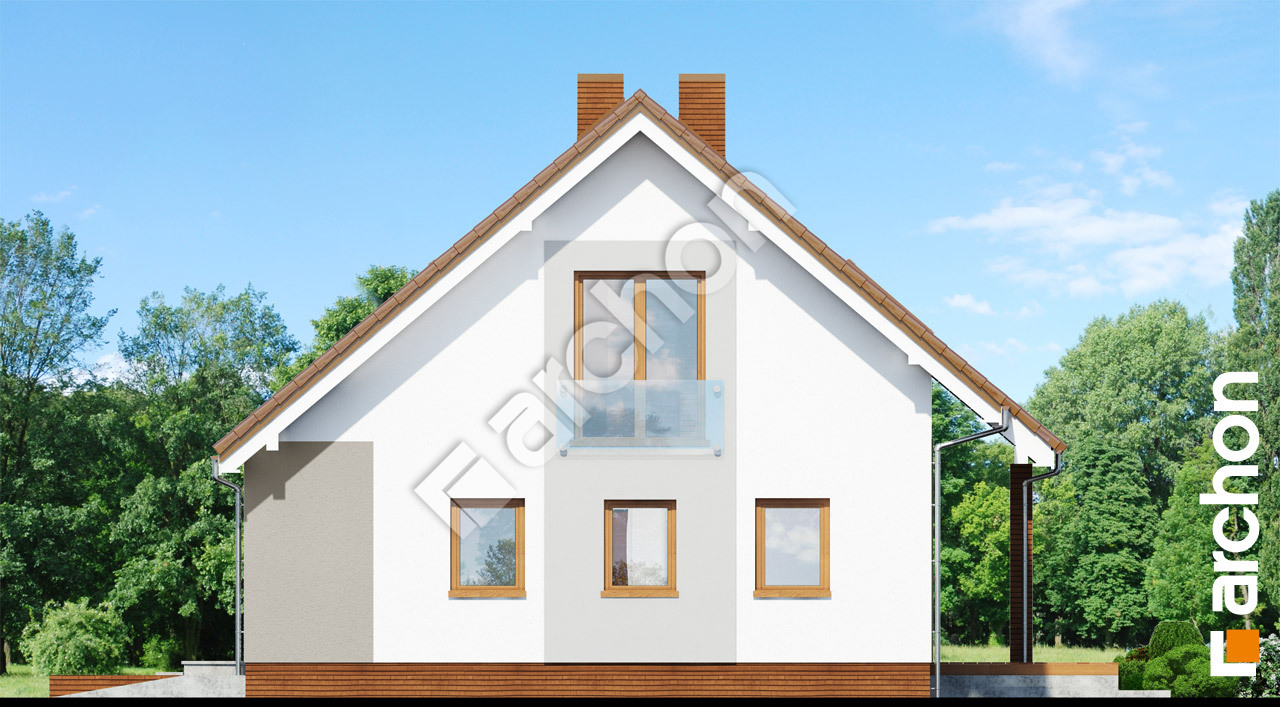

Elewacja boczna projekt dom w zurawkach ver 2  266 Elewacja boczna

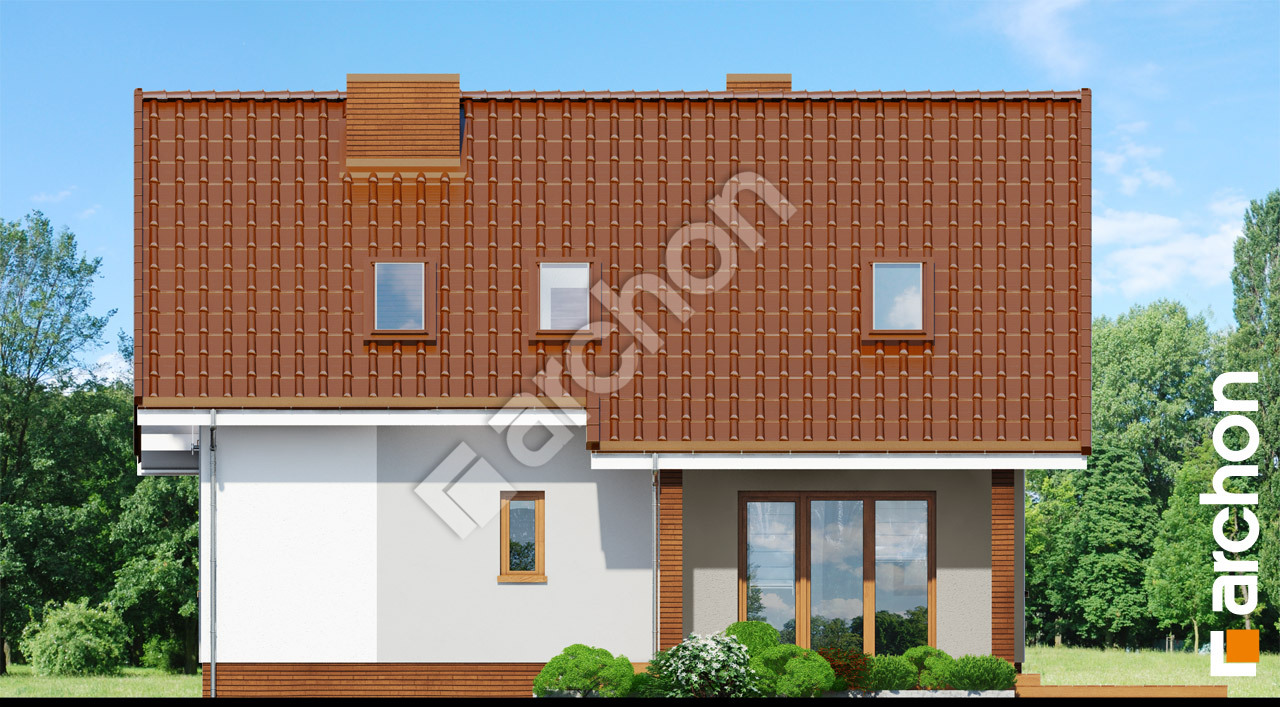

Elewacja ogrodowa projekt dom w zurawkach ver 2  267 Elewacja ogrodowa
