Dom w kaliach 2

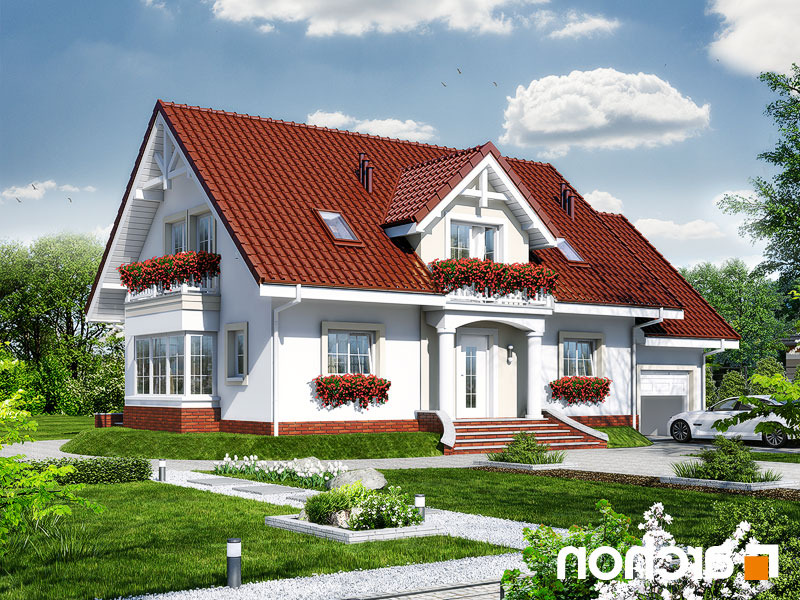

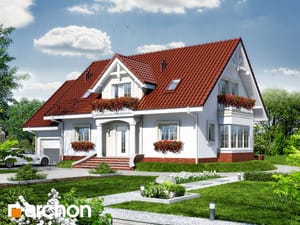

Wizualizacja widok 1
Projekt: Dom w kaliach 2 Wizualizacja widok 1

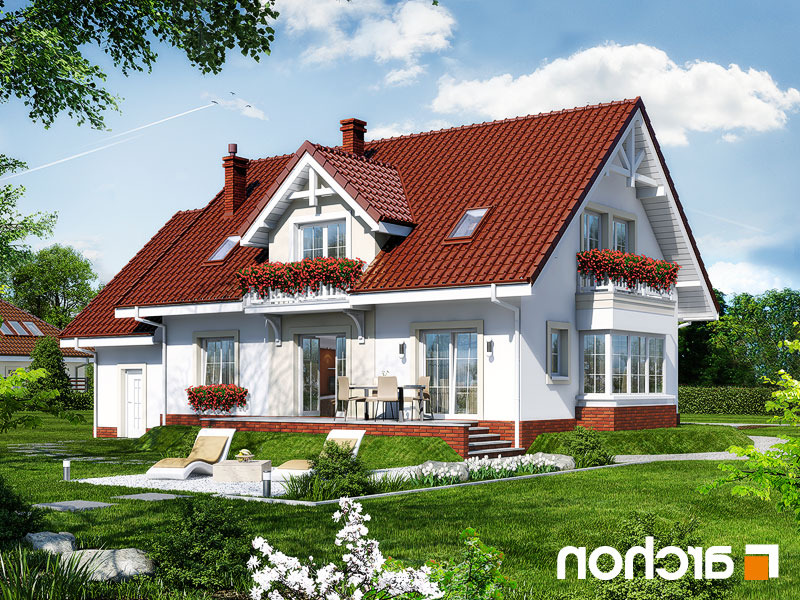

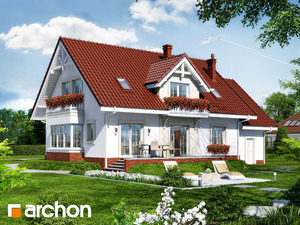

Wizualizacja widok 2
Projekt: Dom w kaliach 2 Wizualizacja widok 2
Lustrzane Odbicie widok 1
Projekt: Dom w kaliach 2 Lustrzane Odbicie widok 1
Lustrzane Odbicie widok 2
Projekt: Dom w kaliach 2 Lustrzane Odbicie widok 2
Stylizacja 1
Projekt: Dom w kaliach 2 Stylizacja 1
Stylizacja 2
Projekt: Dom w kaliach 2 Stylizacja 2
259
260
252lo
260lo
2282 th
2283 th

Powierzchnia domu:

184,50 m2
  • + powierzchnia garażu
    18,60 m2
  • + powierzchnia kotłowni
    5,60 m2

Min. wymiary działki:

24,5 x 17,2 m
  • po adaptacji
    23,5 x 17,2 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • garaż, 7 pokoi, 1 kuchnia, 2 łazienki, spiżarka, jadalnia, kotłownia, pralnia, garderoby, kominek

Koszt budowy:

456 900 zł

Cena projektu:

2 550,00 zł

Dane Domu w kaliach 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
184,5 m2
Powierzchnia garażu 18,6 m2
Powierzchnia kotłowni 5,6 m2
Powierzchnia zabudowy 143,7 m2
Powierzchnia podłóg 229,3 m2
Powierzchnia całkowita 249,0 m2
Kubatura 961,0 m3
Wysokość budynku 8,0 m
Minimalne wymiary działki 24,5 x 17,2 m
Minimalne wymiary po adaptacji 23,5 x 17,2 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 100 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EP = 75 [kWh/(m2rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Rzuty

Rzut parteru
PARTER 113,30 (114,60)
1. Wiatrołap 3,10
2. Spiżarnia 1,80
3. Kuchnia 9,10
4. Salon 37,50
5. Pokój 12,60
6. Hol 12,30
7. Garderoba 2,60
8. Pralnia 3,40
9. Łazienka 2,70
10. Korytarz 4,00 (5,30)
11. Garaż 18,60
12. Kotłownia 5,60
Rzut poddasza
PODDASZE 95,40 (114,70)
1. Schody 5,60 (5,60)
2. Hol 8,10 (8,10)
3. Pokój 13,60 (17,10)
4. Pokój 14,00 (15,70)
5. Garderoba 4,40 (6,20)
6. Pokój 15,00 (17,70)
7. Garderoba 4,10 (6,80)
8. Łazienka 8,00 (11,50)
9. Pokój 9,50 (9,50)
10. Pokój 13,10 (16,50)

Przekrój

256

Obrys

polnoc
255

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

264 Elewacja frontowa
265 Elewacja boczna
266 Elewacja boczna
267 Elewacja ogrodowa
