Dom w werbenach 2 ver. 2 Projekt domu jednorodzinnego

2 530,00 zł 2 280,00 zł
projekt Dom w werbenach 2 widok 1
projekt Dom w werbenach 2 widok 1
projekt Dom w werbenach 2 widok 2
projekt Dom w werbenach 2 widok 2
projekt Dom w werbenach 2 lustrzane odbicie 1
projekt Dom w werbenach 2 lustrzane odbicie 1
projekt Dom w werbenach 2 lustrzane odbicie 2
projekt Dom w werbenach 2 lustrzane odbicie 2
projekt Dom w werbenach 2 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w werbenach 2 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w werbenach 2 Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w werbenach 2 Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w werbenach 2 widok 1
projekt Dom w werbenach 2 widok 2
projekt Dom w werbenach 2 lustrzane odbicie 1
projekt Dom w werbenach 2 lustrzane odbicie 2
projekt Dom w werbenach 2 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w werbenach 2 Strefa dzienna (wizualizacja 1 widok 2)

Powierzchnia domu:

129,45 m2
  • + powierzchnia garażu
    18,58 m2
  • + powierzchnia kotłowni
    3,89 m2

Min. wymiary działki:

23,02 x 16,12 m
  • po adaptacji
    21,02 x 16,12 m
    (Likwidacja wykusza, likwidacja okien w ścianie bocznej garażu i pokoju nad garażem, doprojektowanie okien połaciowych w pokoju nad garażem.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

Cena projektu:

2 530,00 zł 2 280,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w werbenach 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
129,45 m2
Powierzchnia garażu 18,58 m2
Powierzchnia kotłowni 3,89 m2
Powierzchnia zabudowy 113,42 m2
Powierzchnia podłóg 165,81 m2
Powierzchnia całkowita 223,6 m2
Kubatura 757,18 m3
Wysokość budynku 8,68 m
Minimalne wymiary działki 23,02 x 16,12 m
Minimalne wymiary po adaptacji 21,02 x 16,12 m
(Likwidacja wykusza, likwidacja okien w ścianie bocznej garażu i pokoju nad garażem, doprojektowanie okien połaciowych w pokoju nad garażem.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 123 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 49 [kWh/(m2*rok)]
EP (gaz) 88 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,137 W/(m2*K)

Dodatkowe Informacje

Rzuty

PARTER
PARTER 81,58 (83,20)
1. Wiatrołap 2,72
2. Hol 6,19
3. Kuchnia 9,79
4. Salon 25,73
5. Łazienka 2,70
6. Kotłownia 3,89
7. Pom. gospodarcze 2,79 (4,41)
8. Pokój 9,19
9. Garaż 18,58
PODDASZE
PODDASZE 70,34 (82,61)
1. Schody 4,27 (4,27)
2. Hol 5,90 (5,90)
3. Łazienka 6,42 (8,54)
4. Pokój 14,62 (16,74)
5. Pokój 11,89 (14,00)
6. Pokój 9,74 (11,00)
7. Garderoba 2,51 (3,28)
8. Pokój 14,99 (18,88)

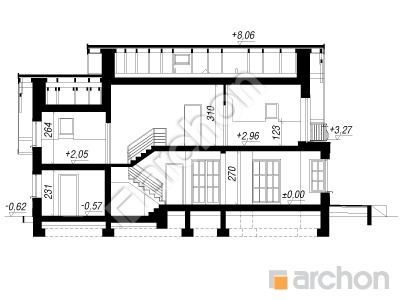

Przekrój

projekt Dom w werbenach 2 przekroj budynku

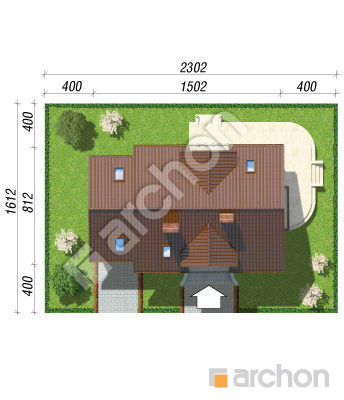

Obrys

polnoc
projekt Dom w werbenach 2 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

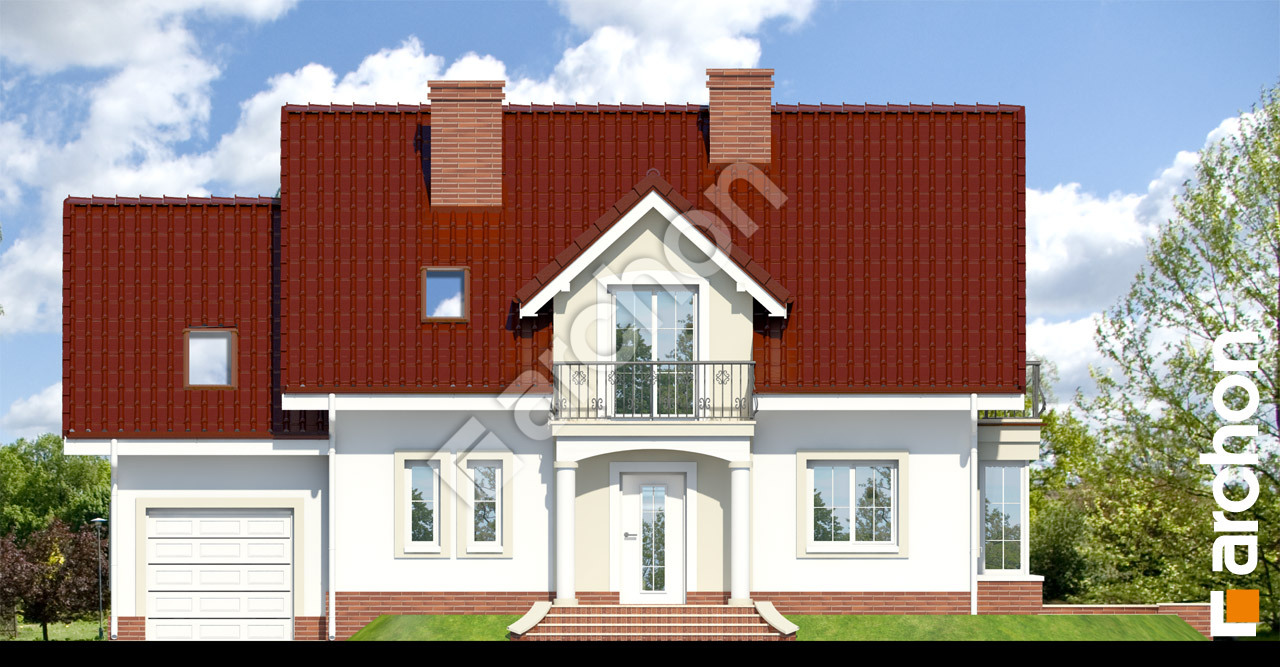

Projekt dom w werbenach 2 ver 2  264 Elewacja frontowa

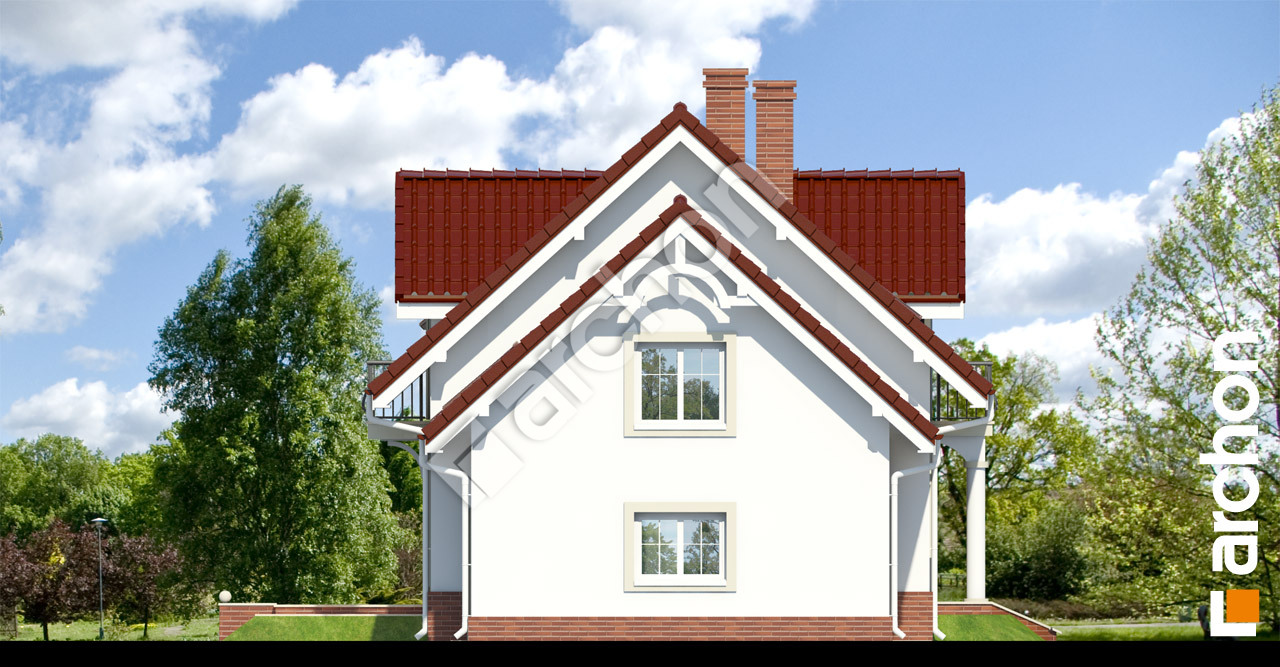

Projekt dom w werbenach 2 ver 2  265 Elewacja boczna
Projekt dom w werbenach 2 ver 2  266 Elewacja boczna

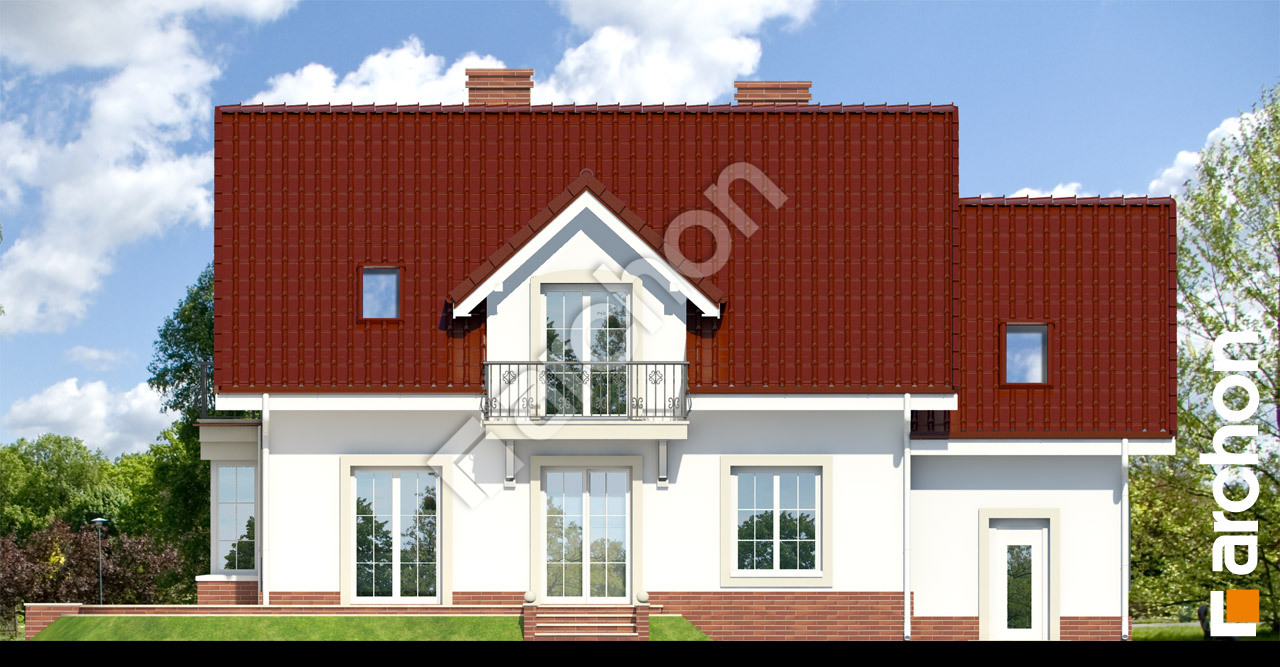

Projekt dom w werbenach 2 ver 2  267 Elewacja ogrodowa
