Jak czytać dokumentację techniczną

Jak czytać dokumentację techniczną

Projekt architektoniczno-budowlany ARCHON+ stanowi część projektu budowlanego, który jest podstawą do wydania decyzji o pozwoleniu na budowę.



Każdy z czterech egzemplarzy projektu ARCHON+ składa się z części architektonicznej, konstrukcyjnej oraz instalacyjnej i stanowi kompendium wiedzy technicznej niezbędnej na kolejnych etapach budowy domu.

Ściany

Jak odróżnić ścianę nośną od działowej i którą z nich bez wpływu na konstrukcje budynku możemy zmienić

Ściana nośna - to ściana wewnętrzna lub zewnętrzna budynku, której głównym zadaniem jest przenoszenie obciążen (ściany nośne na rzutach zostały zaznaczone kolorem czerwonym). Wszelkie modyfikacje ścian nośnych mają wpływ na konstrukcje budynku i muszą zostać wprowadzone do dokumentacji technicznej na etapie adaptacji przez osobę posiadającą stosowne uprawnienia. Oczywiście modyfikacje ścian nośnych mają wpływ na fundamenty budynku, które również powinny zostać dostosowane do wprowadzonych zmian.

Ściana działowa - to wewnętrzna przegroda budynku, pęłniąca funkcje wydzielenia pomieszczeń (ściany działowe na rzutach oznaczyliśmy kolorem zielonym). Zmiana lokalizacji tych ścian jest praktycznie nieograniczona i można ją prowadzić zarówno na etapie adaptacji, jak również później na etapie budowy domu. Rozkład ścian działowych w obrębie poddasza determinowany jest przez elementy konstrukcyjne więźby (słlupy) oraz kominy, które na rzucie również zaznaczone zostały kolorem czerwonym.

Z jakich warstw zaprojektowana została ściana zewnętrzna domu

Informacje dotyczące poszczególnych warstw ścian znaleźć można zarówno w opisie technicznym, rzucie parteru jak i odpowiednich przekrojach. W ramach adaptacji mogą Państwo dowolnie zmieniać rodzaj zastosowanych materiałów, ważne jest jednak by nowe materiały nie posiadały gorszych parametrów wytrzymałościowych i izolacyjnych niż te, zaproponowane przez nas. Oczywiście opisane zmiany powinny zostać wprowadzone do dokumentacji technicznej przez osobę posiadającą odpowiednie uprawnienia.

Polecamy zastosowanie dodatkowej warstwy izolacji termicznej grubości 5 cm na wewnętrznych ścianach i stropie garażu izolując tym samym część mieszkalną od chłodniejszych fragmentów domu.

Warto skorzystać z kosztorysu budowlanego ARCHON+, dzięki któremu dowiedzą się Państwo jak wprowadzone zmiany wpłyną na koszty budowy Państwa domu.

Jak oznaczone zostały materiały budowlane na poszczególnych rysunkach

  Pustak ceramiczny
lub cegła pełna
  Element żelbetowy
(beton zbrojony)
  Bloczek z betonu komórkowego   Element betonowy
  Bloczek wapienno-piaskowy   Warstwa izolacji przeciwwilgociowej
(papa termozgrzewalna, dysperbit, abizol )
  Warstwa izolacji termicznej
(styropian, styrodur, wełna mineralna)
  Podsypka żwirowo-piaskowa

Okna i drzwi

Co oznacza wymiar okna 90/120

Podane w dokumentacji technicznej wymiary stolarki zewnętrznej określają wielkość otworu okiennego lub drzwiowego w ścianie w stanie surowym. Stolarka wewnętrzna natomiast podaje otwór futryny drzwiowej czyli wymiar skrzydła drzwiowego).
Pełne zestawienie stolarki stanowi oddzielną kartę dokumentacji. Przed zamówieniem stolarki należy zmierzyć otwory okienne i drzwiowe na budowie oraz zweryfikować kierunki ich otwierania.

Co oznacza Hp= 90

Hp to wysokość parapetu, czyli odległość od wykończonej podłogi do krawędzi otworu w murze pod parapetem. W naszym przypadku parapet został zaprojektowany na wysokości 90 cm nad poziom podłogi.

Znaczenie symboli użytych na rzutach



  kuchenka   kratka odpływowa
lodówka spadek
zmywarka rura spustowa
szafa poziom wykończonej podłogi parteru
kominek poziom warstwy mierzony od poziomu 0,00 budynku
zasobnik CWU
(ciepłej wody użytkowej)
wlot przewodu wentylacyjnego
pralka przekrój
kocioł gazowy oznaczenie wysokości na rzucie poddasza
kocioł na paliwo stałe


KOMINY - przewody dymowe, spalinowe i wentylacyjne

Co oznaczają poszczególne symbole w dokumentacji

  kanał dymowy stosowany do kominka i pieca CO na paliwo stałe
  kanał spalinowy (stosowany do pieca CO - gazowego)
  kanały wentylacyjne

W jakich pomieszczeniach należy zastosować wentylację

Wentylację należy stosować w pomieszczeniach sanitarnych, kuchniach, spiżarniach, kotłowniach, garażach oraz innych pomieszczeniach nie posiadających okien.
Decydując się na zastosowanie w budynku wentylacji mechanicznej musimy zrezygnować z przewodów wentylacyjnych pozostawiając jedynie wentylację grawitacyjną w garażu i kotłowni.

Więcej informacji o zaletach stosowania wentylacji mechanicznej.

Schody

Ile stopni i jak wysokich zostało zaprojektowanych w naszym domu?

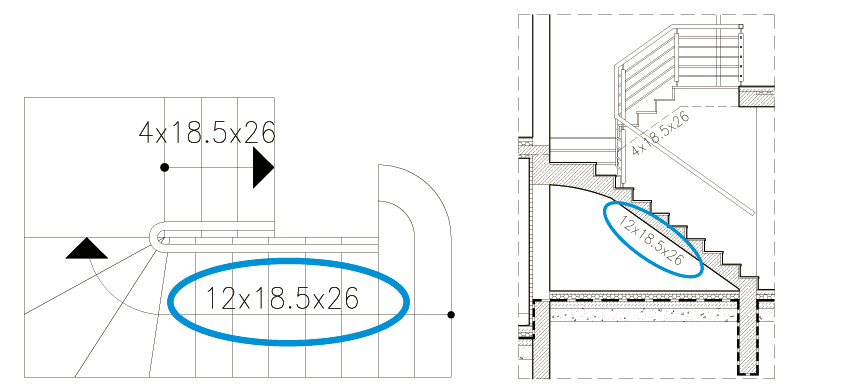

Schody: rzut (po lewej) i przekrój (po prawej)

Co oznaczają poszczególne wartości: 12×18.5×26 cm?

n × h × s

n - ilość stopni, h - wysokość stopni, s - szerokość stopni

Dodatkowo strzałką zaznaczony został kierunek wznoszenia się schodów.

Każdy element konstrukcyjny domu, w tym również schody, wymagają wykonania odpowiednio zaprojektowanych fundamentów (informacje o fundamentach schodów znajdą Państwo w opisie technicznym oraz na rzucie fundamentów). Każda zmiana w/w elementu powinna zostać wprowadzona do dokumentacji technicznej na etapie adaptacji projektu.

Strop - podciągi

Jaki strop został zaprojektowany w naszym domu i z jakich składa się warstw?

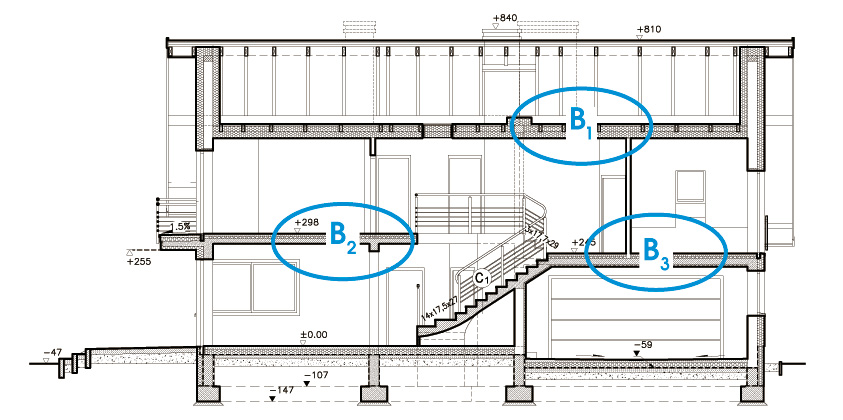

Informacje dotyczące rodzaju zastosowanego stropu znajdą Państwo w opisie technicznym oraz na szczegółowych rysunkach konstrukcyjnych. Poszczególne warstwy stropu wyszczególnione zostały na odpowiednich przekrojach.

Podciąg to element konstrukcyjny w postaci belki, stanowiący najczęściej podporę dla stropu, dla innych belek nośnych, ścian oraz słupów. Przenosi od nich obciążenie i przekazuje na inne elementy nośne, np. ściany nośne lub słupy. Spełnia taką samą funkcję, jak ściana nośna pod stropem, ma jednak zastosowanie, gdy w ścianie chcemy pozostawić otwór (podciągi na rzucie parteru zaznaczone zostały kolorem niebieskim w pierwszej części artykułu).

B1 strop nad poddaszem

- 2,5 cm płyta MFP Pfleiderer
- 20 cm wełna mineralna / 8x18 jętka
- ruszt metalowy
- folia polietylenowa
- 1,25 cm płyty GK-F
B2 strop nad parterem

- panele podłogowe /terakota
- 5 cm wylewka cementowa zbroj. siatką z drutu o średnicy 3/10 cm
- 5 cm styropian EPS T „Styropian w kropki” Termo Organika
- folia polietylenowa
- 18 cm płyta żelbetowa
- tynk cementowo-wapienny
B3 strop nad garażem

- panele podłogowe /terakota
- 5 cm wylewka cementowa zbroj. siatką z drutu o średnicy 3/10 cm - 5 cm styropian EPS T „Styropian w kropki” Termo Organika
- folia polietylenowa
- 14 cm płyta żelbetowa
- 5 cm styropian EPS 70 „Styropian w kropki” Termo Organika
- tynk cienkowarstwowy

Ścianka kolankowa

Jaką wysokość ma ścianka kolankowa w naszym domu?

Wysokość ścianki kolankowej mierzona jest od poziomu podłogi poddasza do wewnętrznej warstwy wykończenia dachu (najczęściej płyt kartonowogipsowych).

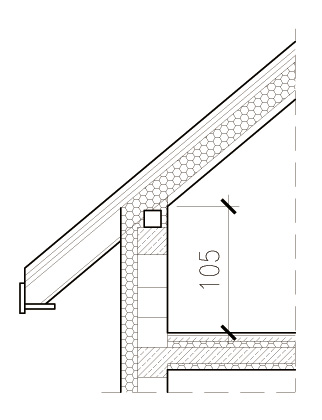

Ścianka kolankowa po wykończeniu. Część architektoniczna dokumentacji technicznej.

W części konstrukcyjnej projektu ta sama ścianka kolankowa mierzona jest od poziomu stropu (elementu konstrukcyjnego) do poziomu posadowienia murłaty.

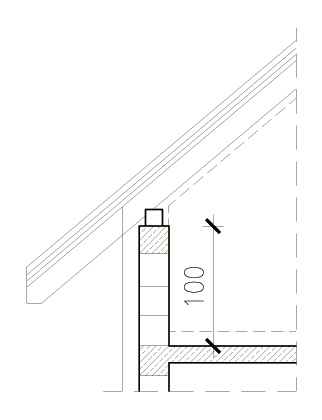

Ścianka kolankowa stan surowy. Część konstrukcyjna dokumentacji technicznej.

Na każdym etapie Inwestycji nasi Doradcy Projektowi pozostają do Państwa dyspozycji.
Zapraszamy do kontaktu: tel. 12 372 19 00
