Projekt domu jednorodzinnego Dom w borówkach 2 ver. 2

2 170,00 zł 1 920,00 zł
projekt Dom w borówkach 2 widok 1
projekt Dom w borówkach 2 widok 1
projekt Dom w borówkach 2 widok 2
projekt Dom w borówkach 2 widok 2
projekt Dom w borówkach 2 lustrzane odbicie 1
projekt Dom w borówkach 2 lustrzane odbicie 1
projekt Dom w borówkach 2 lustrzane odbicie 2
projekt Dom w borówkach 2 lustrzane odbicie 2
projekt Dom w borówkach 2 dodatkowa wizualizacja
projekt Dom w borówkach 2 dodatkowa wizualizacja
projekt Dom w borówkach 2 dodatkowa wizualizacja
projekt Dom w borówkach 2 dodatkowa wizualizacja
projekt Dom w borówkach 2 widok 1
projekt Dom w borówkach 2 widok 2
projekt Dom w borówkach 2 lustrzane odbicie 1
projekt Dom w borówkach 2 lustrzane odbicie 2
projekt Dom w borówkach 2 dodatkowa wizualizacja
projekt Dom w borówkach 2 dodatkowa wizualizacja

Powierzchnia domu:

90,98 m2
  • + powierzchnia garażu
    18,24 m2
  • + powierzchnia kotłowni
    3,30 m2

Min. wymiary działki:

18,92 x 16,02 m
  • po adaptacji
    17,92 x 16,02 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 4 pokoje, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

Cena projektu:

2 170,00 zł 1 920,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w borówkach 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
90,98 m2
Powierzchnia garażu 18,24 m2
Powierzchnia kotłowni 3,3 m2
Powierzchnia zabudowy 88,34 m2
Powierzchnia podłóg 130,17 m2
Powierzchnia całkowita 176,68 m2
Kubatura 547,99 m3
Wysokość budynku 7,93 m
Minimalne wymiary działki 18,92 x 16,02 m
Minimalne wymiary po adaptacji 17,92 x 16,02 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 107 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 53 [kWh/(m2*rok)]
EP (gaz) 93 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Rzuty

PARTER
PARTER 62,49 (64,68)
1. Wiatrołap 2,46
2. Hol 3,06
3. Łazienka 2,99
4. Kotłownia 3,30
5. Garaż 18,24
6. Pom. gospodarcze 3,96
7. Salon 19,64 (21,83)
8. Kuchnia 8,84

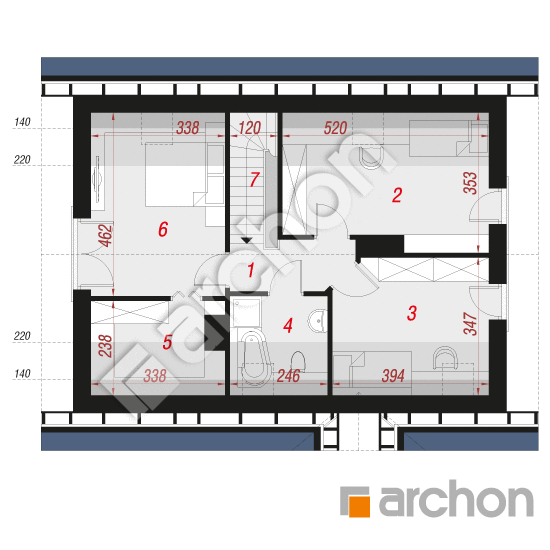

PODDASZE
PODDASZE 50,03 (65,49)
1. Hol 3,55 (3,55)
2. Pokój 12,31 (16,71)
3. Pokój 9,79 (13,12)
4. Łazienka 3,93 (6,00)
5. Garderoba 4,59 (7,39)
6. Pokój 12,52 (15,38)
7. Schody 3,34 (3,34)

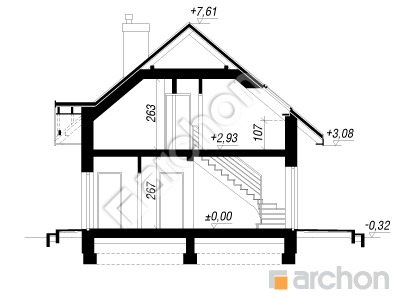

Przekrój

projekt Dom w borówkach 2 przekroj budynku

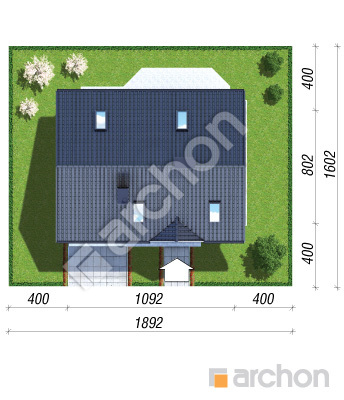

Obrys

polnoc
projekt Dom w borówkach 2 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

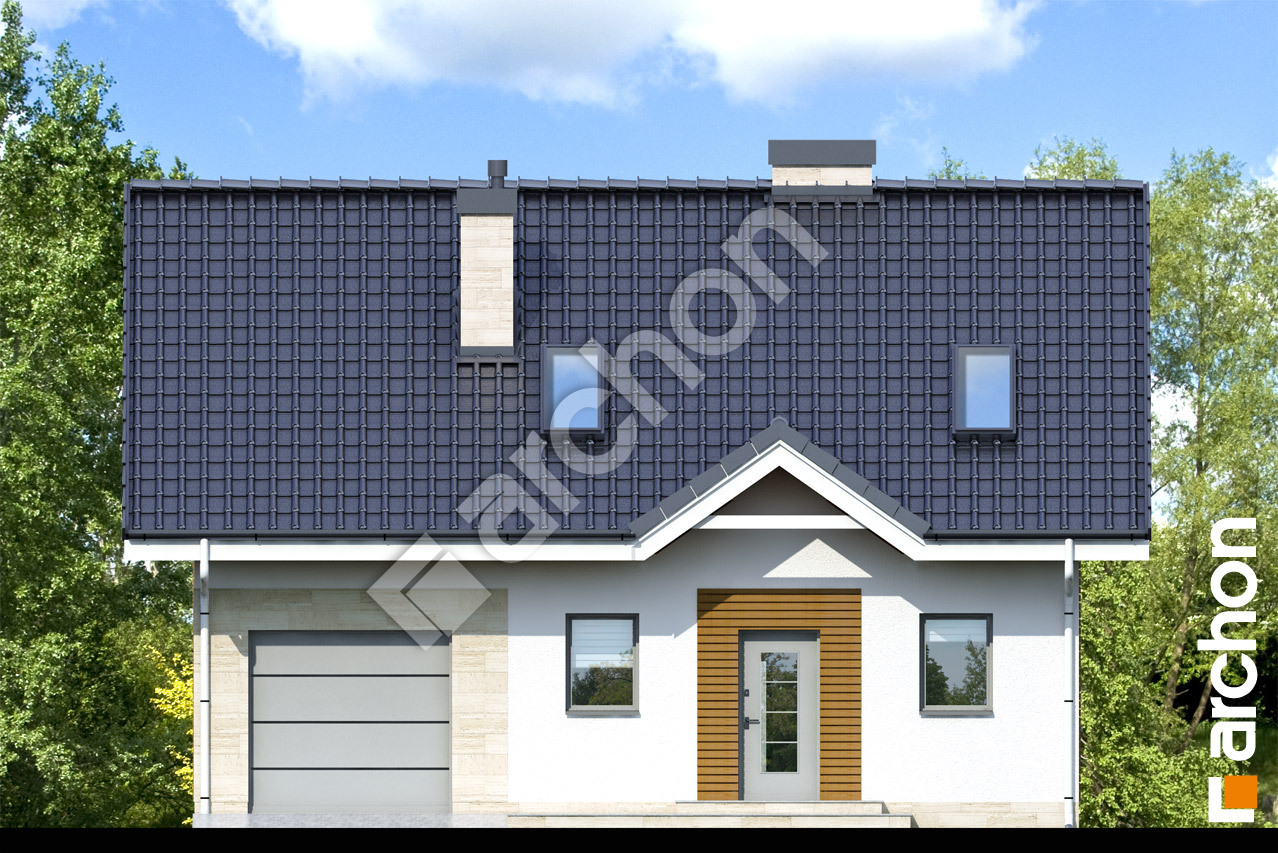

Projekt dom w borowkach 2 ver 2  264 Elewacja frontowa

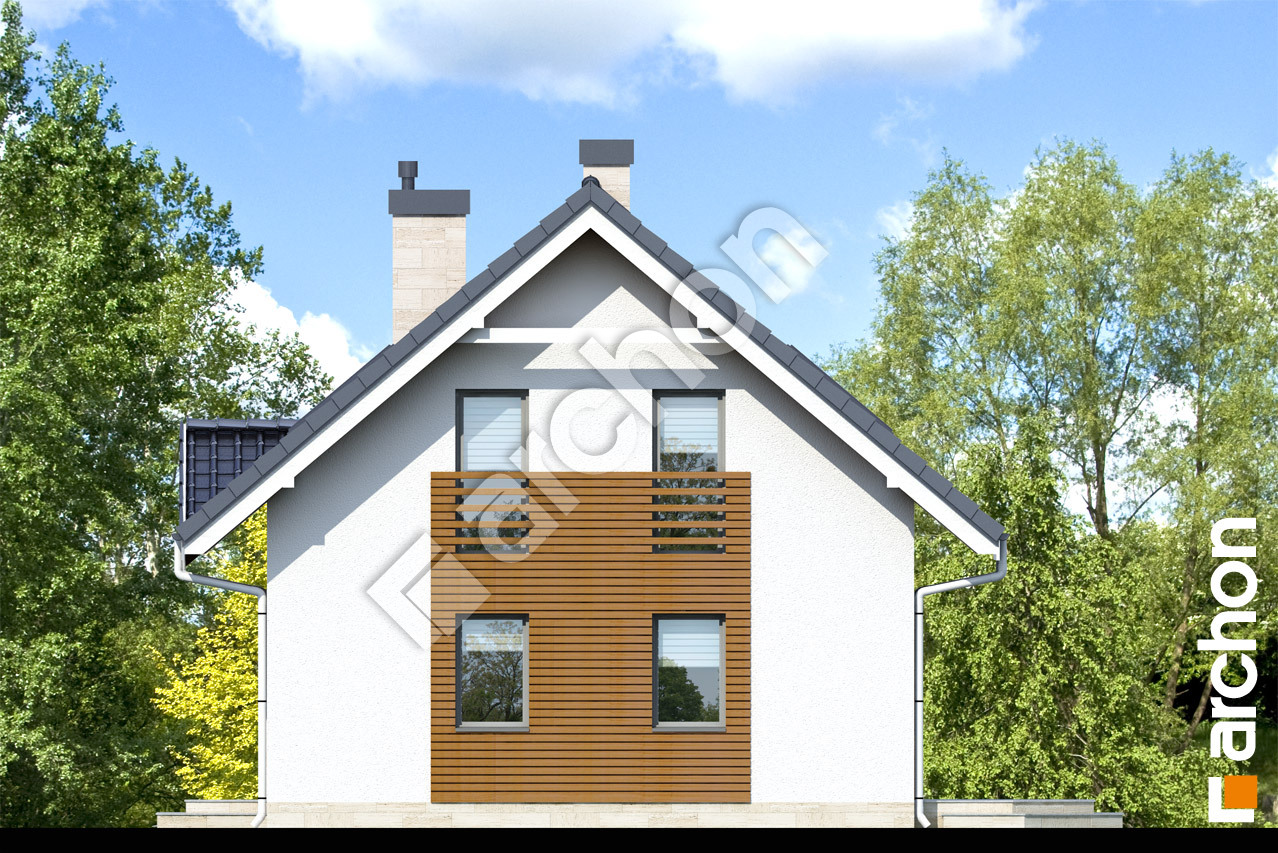

Projekt dom w borowkach 2 ver 2  265 Elewacja boczna

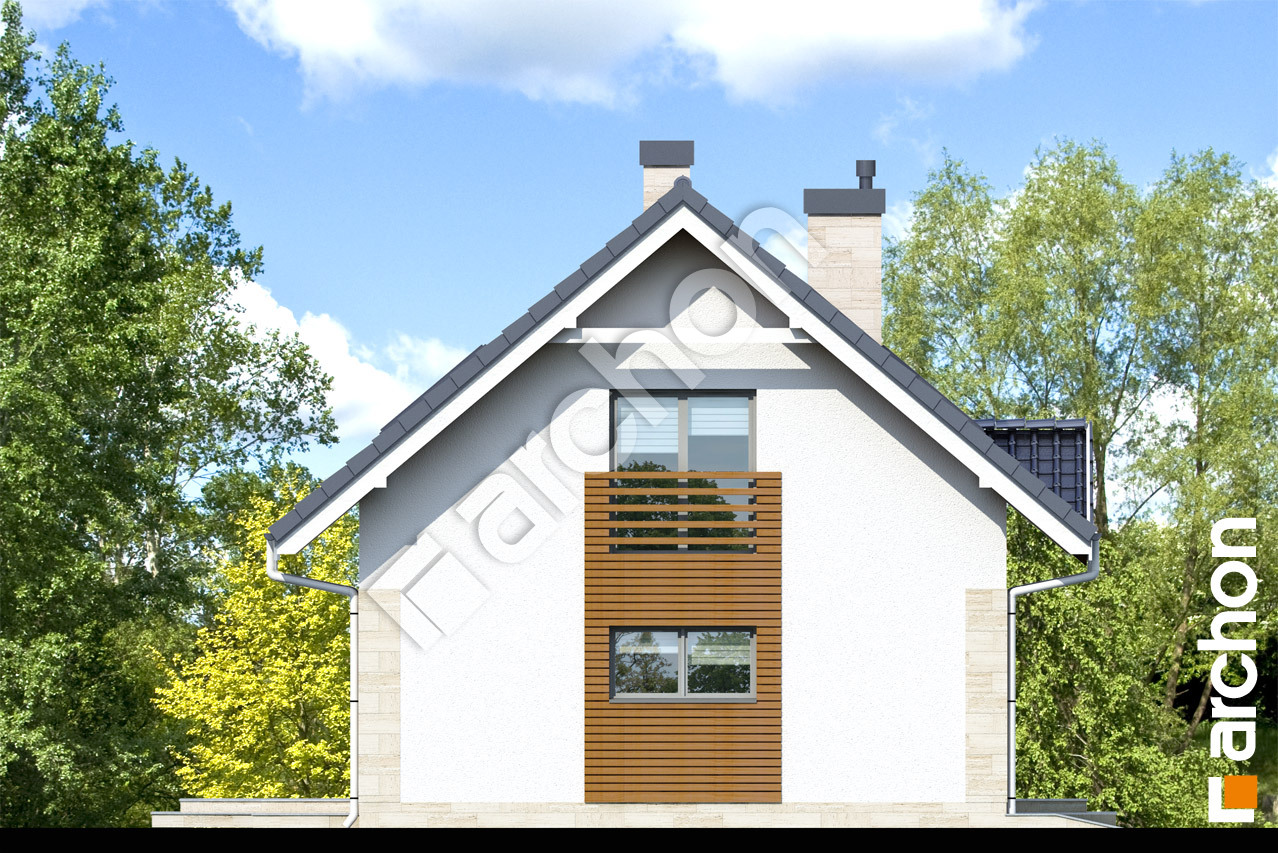

Projekt dom w borowkach 2 ver 2  266 Elewacja boczna

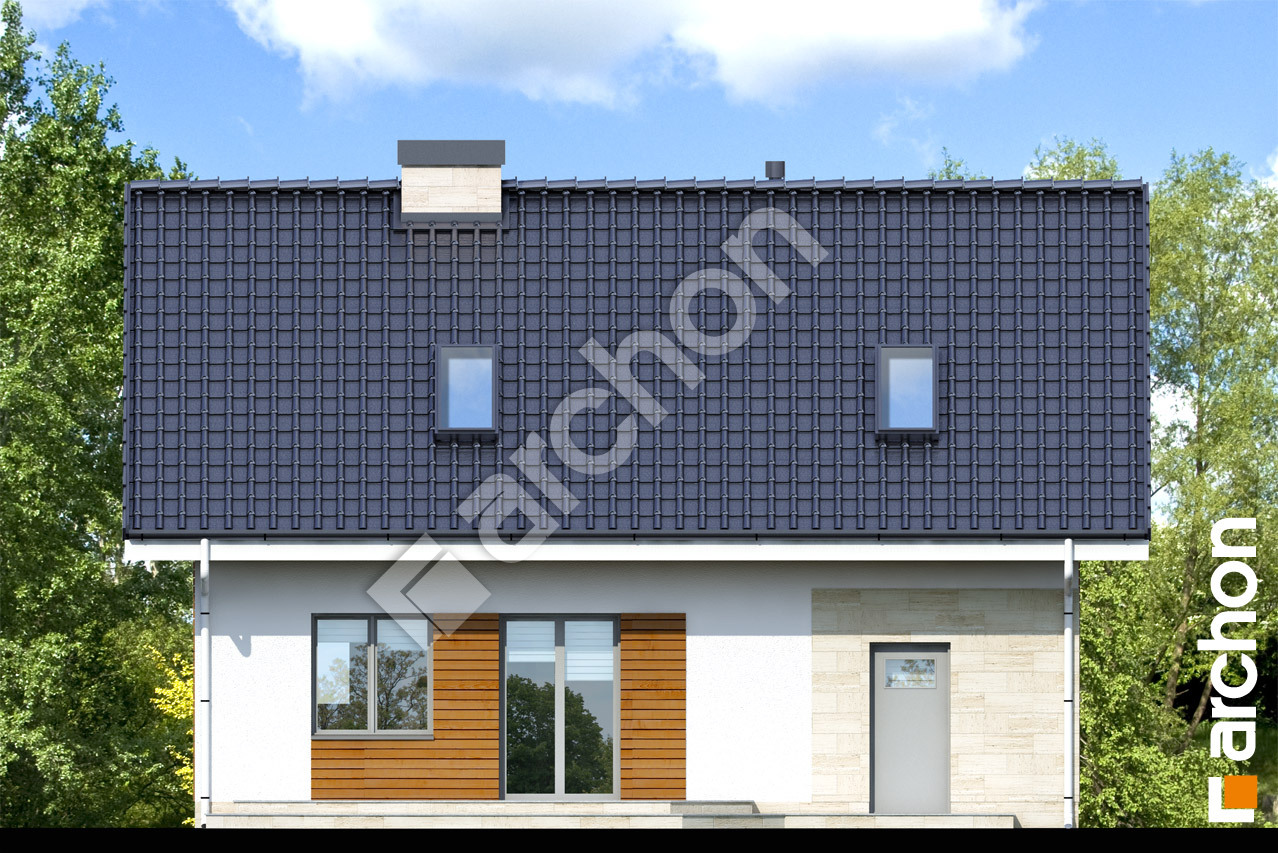

Projekt dom w borowkach 2 ver 2  267 Elewacja ogrodowa
