Projekt domu jednorodzinnego
Dom w jeżówkach ver. 2

2 530,00 zł 2 280,00 zł
projekt Dom w jeżówkach widok 1
projekt Dom w jeżówkach widok 1
projekt Dom w jeżówkach widok 2
projekt Dom w jeżówkach widok 2
projekt Dom w jeżówkach lustrzane odbicie 1
projekt Dom w jeżówkach lustrzane odbicie 1
projekt Dom w jeżówkach lustrzane odbicie 2
projekt Dom w jeżówkach lustrzane odbicie 2
projekt Dom w jeżówkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w jeżówkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w jeżówkach widok 1
projekt Dom w jeżówkach widok 2
projekt Dom w jeżówkach lustrzane odbicie 1
projekt Dom w jeżówkach lustrzane odbicie 2
projekt Dom w jeżówkach Strefa dzienna (wizualizacja 1 widok 1)

Powierzchnia domu:

148,52 m2
  • + powierzchnia kotłowni
    5,22 m2

Min. wymiary działki:

21,32 x 18,12 m
  • po adaptacji
    20,32 x 18,12 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 7 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek

Cena projektu:

2 530,00 zł 2 280,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w jeżówkach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
148,52 m2
Powierzchnia kotłowni 5,22 m2
Powierzchnia zabudowy 128,14 m2
Powierzchnia podłóg 189,62 m2
Powierzchnia całkowita 247,72 m2
Kubatura 741,2 m3
Wysokość budynku 7,87 m
Minimalne wymiary działki 21,32 x 18,12 m
Minimalne wymiary po adaptacji 20,32 x 18,12 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 86 cm
- dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco 44 [kWh/(m2*rok)]
EP (gaz) 84 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Bardzo atrakcyjny dom jednorodzinny, parterowy z użytkowym poddaszem. Na parterze zaprojektowana została część dzienna: salon z kominkiem i wyjściem na częściowo zadaszony taras, jadalnia w wykuszu i kuchnia ze spiżarnią. Na wprost wejścia znajdują się okazałe schody z dużym oknem na półpiętrze. Ponadto z holu dostępne są dwa pokoje oraz łazienka i kotłownia z pralnią. Na poddaszu zlokalizowano 3 pokoje dzieci, sypialnie rodziców z garderobą oraz dużą łazienkę z pełnym wyposażeniem. Efektowny dom, nawiązujący do tradycji dworku.

Rzuty

PARTER
PARTER 94,09 (96,39)
1. Wiatrołap 3,40
2. Hol 12,96
3. Gabinet 10,38
4. Kotłownia 5,22
5. Łazienka 3,49
6. Pokój 9,25
7. Schowek 2,70 (5,00)
8. Schody 5,41
9. Salon 29,17
10. Kuchnia 10,55
11. Spiżarnia 1,56
PODDASZE
PODDASZE 59,65 (93,23)
1. Hol 8,81 (8,81)
2. Garderoba 3,42 (5,60)
3. Pokój 9,92 (16,61)
4. Pokój 9,63 (16,32)
5. Pokój 11,90 (13,08)
6. Pokój 8,50 (17,53)
7. Łazienka 7,47 (15,28)

Przekrój

projekt Dom w jeżówkach przekroj budynku

Obrys

polnoc

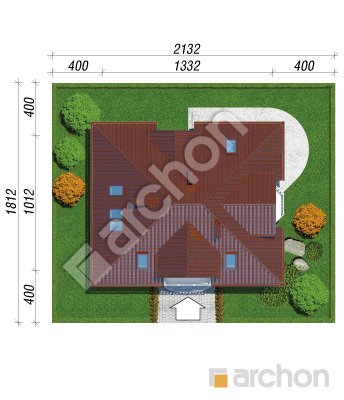

projekt Dom w jeżówkach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

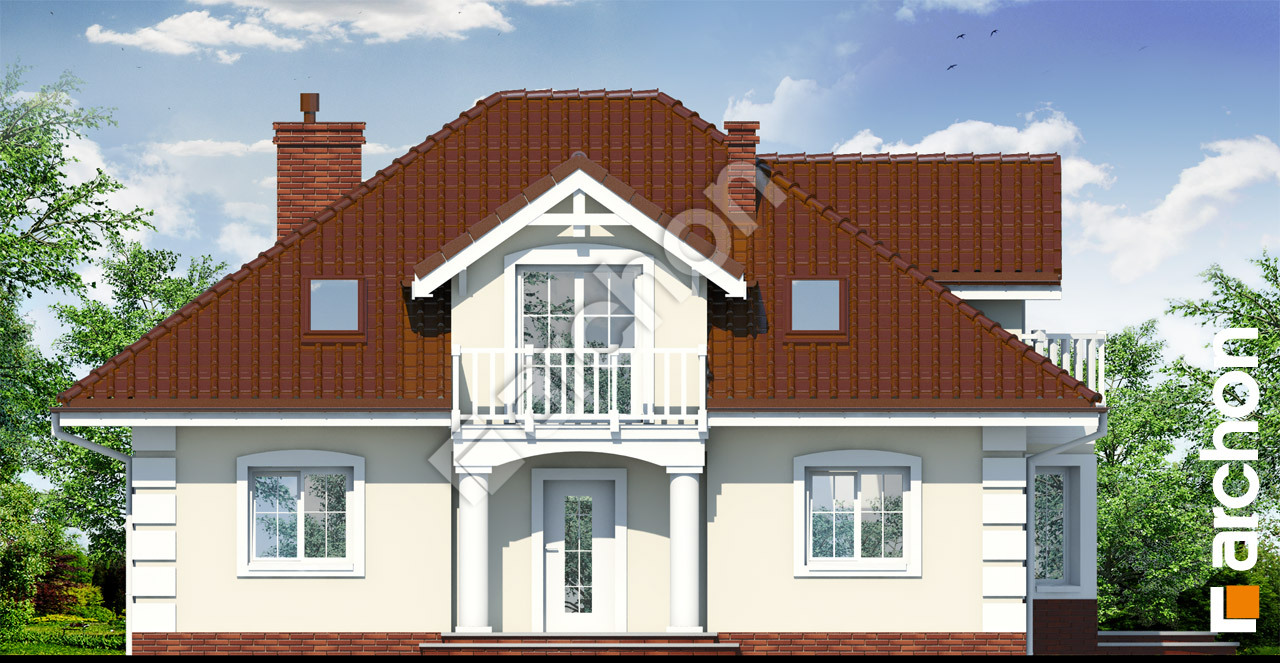

Projekt dom w jezowkach ver 2  264 Elewacja frontowa

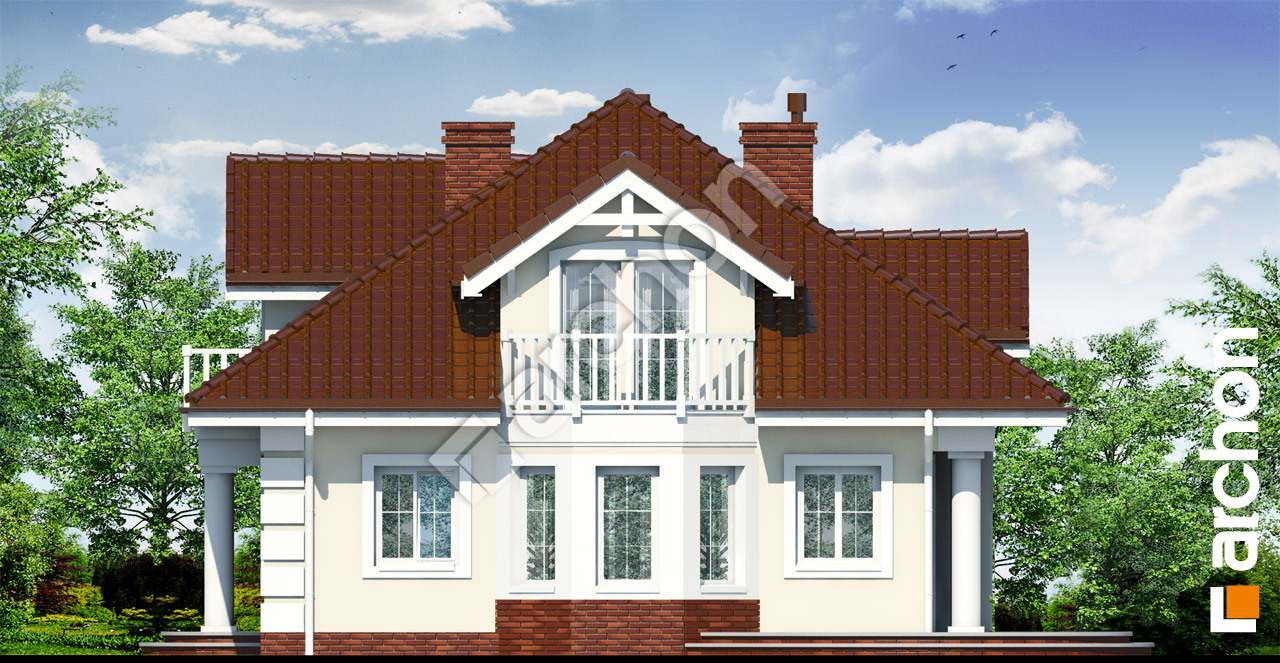

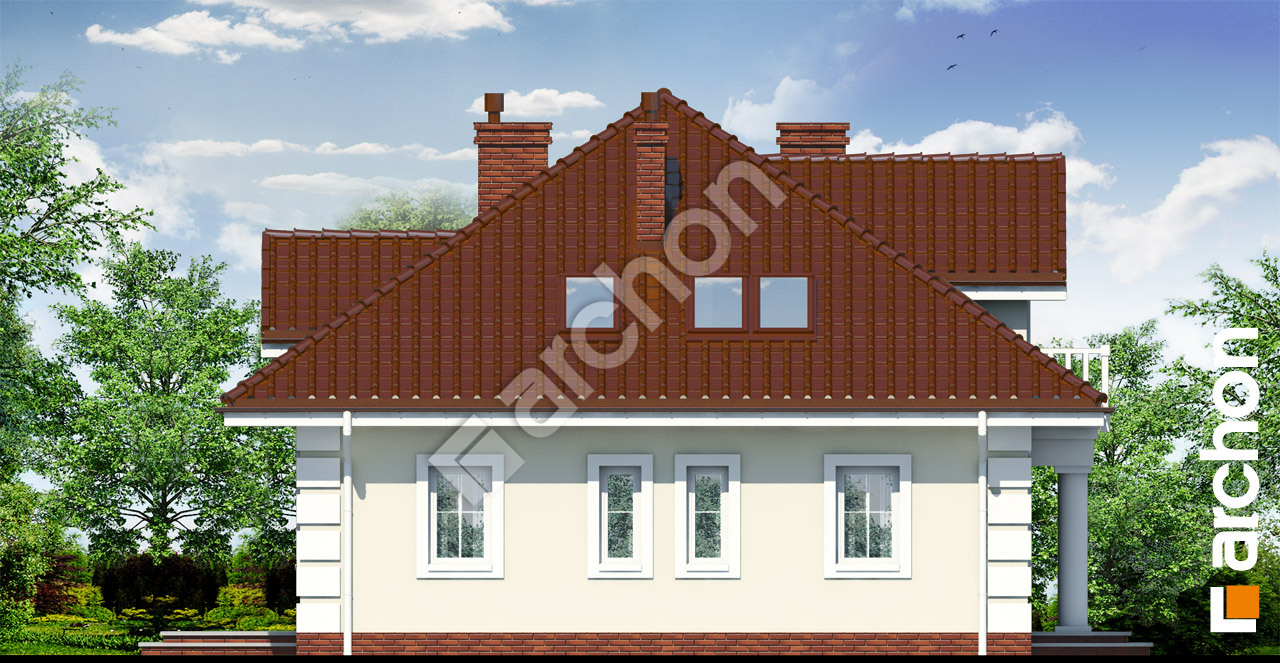

Projekt dom w jezowkach ver 2  265 Elewacja boczna
Projekt dom w jezowkach ver 2  266 Elewacja boczna

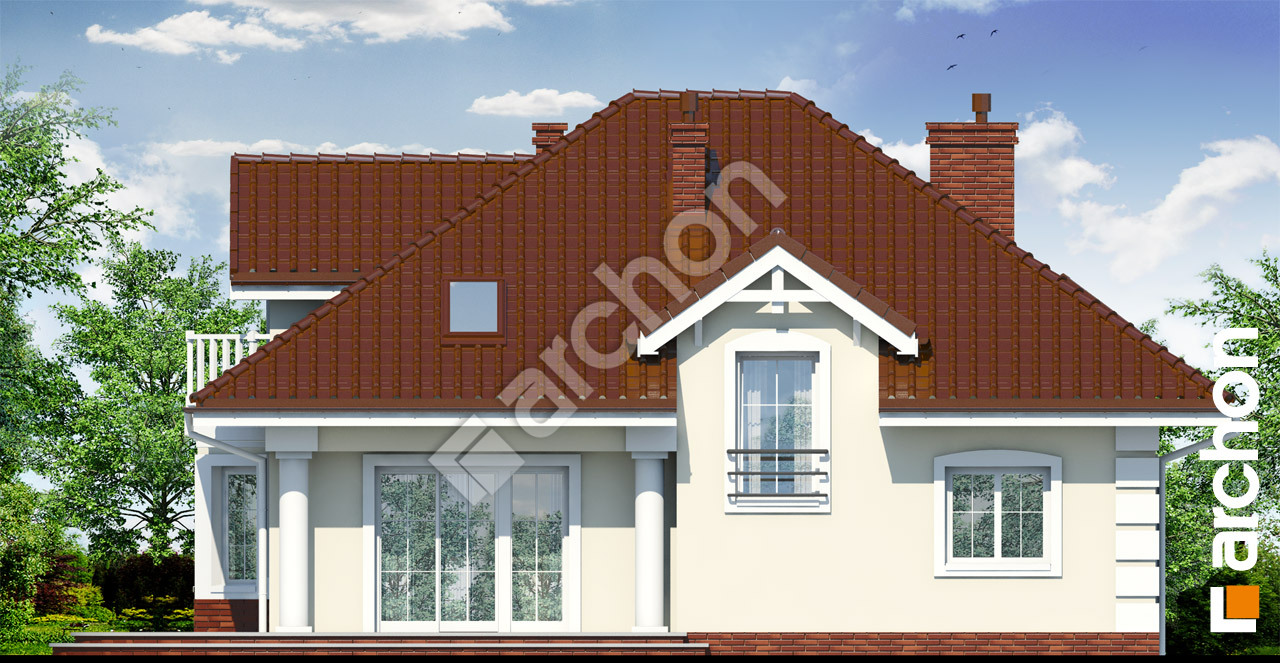

Projekt dom w jezowkach ver 2  267 Elewacja ogrodowa
