Projekt domu jednorodzinnego Dom w morelach (N) ver. 2

2 320,00 zł 2 070,00 zł
projekt Dom w morelach (N) widok 1
projekt Dom w morelach (N) widok 1
projekt Dom w morelach (N) widok 2
projekt Dom w morelach (N) widok 2
projekt Dom w morelach (N) lustrzane odbicie 1
projekt Dom w morelach (N) lustrzane odbicie 1
projekt Dom w morelach (N) lustrzane odbicie 2
projekt Dom w morelach (N) lustrzane odbicie 2
projekt Dom w morelach (N) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w morelach (N) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w morelach (N) widok 1
projekt Dom w morelach (N) widok 2
projekt Dom w morelach (N) lustrzane odbicie 1
projekt Dom w morelach (N) lustrzane odbicie 2
projekt Dom w morelach (N) Strefa dzienna (wizualizacja 1 widok 1)

Powierzchnia domu:

124,40 m2
  • + powierzchnia garażu
    19,64 m2
  • + powierzchnia kotłowni
    5,67 m2

Min. wymiary działki:

20,12 x 18,62 m
  • po adaptacji
    19,12 x 18,62 m
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w morelach (N)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
124,4 m2
Powierzchnia garażu 19,64 m2
Powierzchnia kotłowni 5,67 m2
Powierzchnia zabudowy 114,53 m2
Powierzchnia podłóg 170,77 m2
Powierzchnia całkowita 229,06 m2
Kubatura 741,43 m3
Wysokość budynku 8,49 m
Minimalne wymiary działki 20,12 x 18,62 m
Minimalne wymiary po adaptacji 19,12 x 18,62 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 107 cm
- dach: dwuspadowy, nachylenie 45 st. , 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 52 [kWh/(m2*rok)]
EP (gaz) 91 [kWh/(m2*rok)]
Uściany < 0,25 W/(m2*K)
Udachu < 0,20 W/(m2*K)
Upodłóg < 0,30 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w morelach (N) Obrót o 360°
Mqdefault
Dom w morelach (N) Obrót o 360°

Urzekający nowoczesnym wyczuciem stylu projekt domu, który może stanowić alternatywę dla wersji tradycyjnej. Atutem tego projektu jest wydobycie walorów przestrzennych strefy dziennej - poprzez umiejętne rozplanowanie funkcjonalne kuchnia, hol i schody zostały włączone w strefę salonu. Pozwoliło to na stworzenie rozległego i bardzo eleganckiego wnętrza, które doświetlone nowoczesnym przeszkleniem w narożniku, optycznie wydaje się większe. Dodatkowy pokój blisko wejścia idealnie nadaje się na gabinet, a poprzez pomieszczenie gospodarcze dostępny jest garaż oraz kotłownia z osobnym wyjściem. Wrażenie przestronności wnętrz potęgują zlokalizowane po przeciwnej stronie salonu lekkie schody, prowadzące na poddasze do strefy prywatnej mieszkańców. Mieszczą się tutaj cztery ustawne i jasne sypialnie oraz łazienka z dużym oknem. Dwie sypialnie posiadają własne garderoby.

Rzuty

PARTER
PARTER 83,40 (85,04)
1. Wiatrołap 2,89
2. Hol 6,06
3. Gabinet 7,98
4. Łazienka 4,53
5. Kuchnia 7,68
6. Salon + Jadalnia 25,78
7. Pom. gospodarcze 3,17 (4,81)
8. Garaż 19,64
9. Kotłownia 5,67
PODDASZE
PODDASZE 66,31 (85,73)
1. Schody 4,81 (4,81)
2. Hol 5,32 (5,32)
3. Pokój 9,65 (11,97)
4. Pokój 8,25 (11,08)
5. Łazienka 5,08 (6,64)
6. Pokój 12,54 (14,87)
7. Garderoba 3,32 (5,48)
8. Pokój 13,22 (17,33)
9. Garderoba 4,12 (8,23)

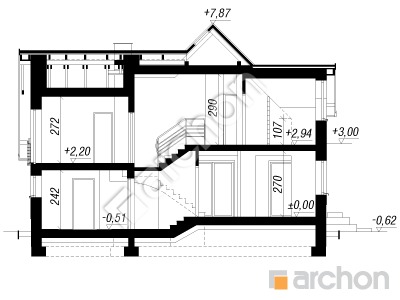

Przekrój

projekt Dom w morelach (N) przekroj budynku

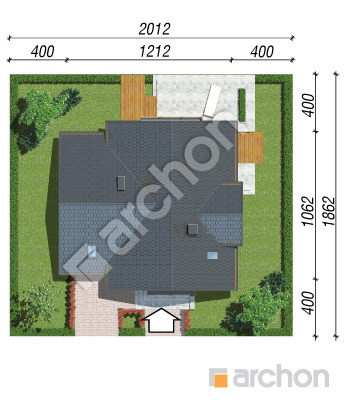

Obrys

polnoc
projekt Dom w morelach (N) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

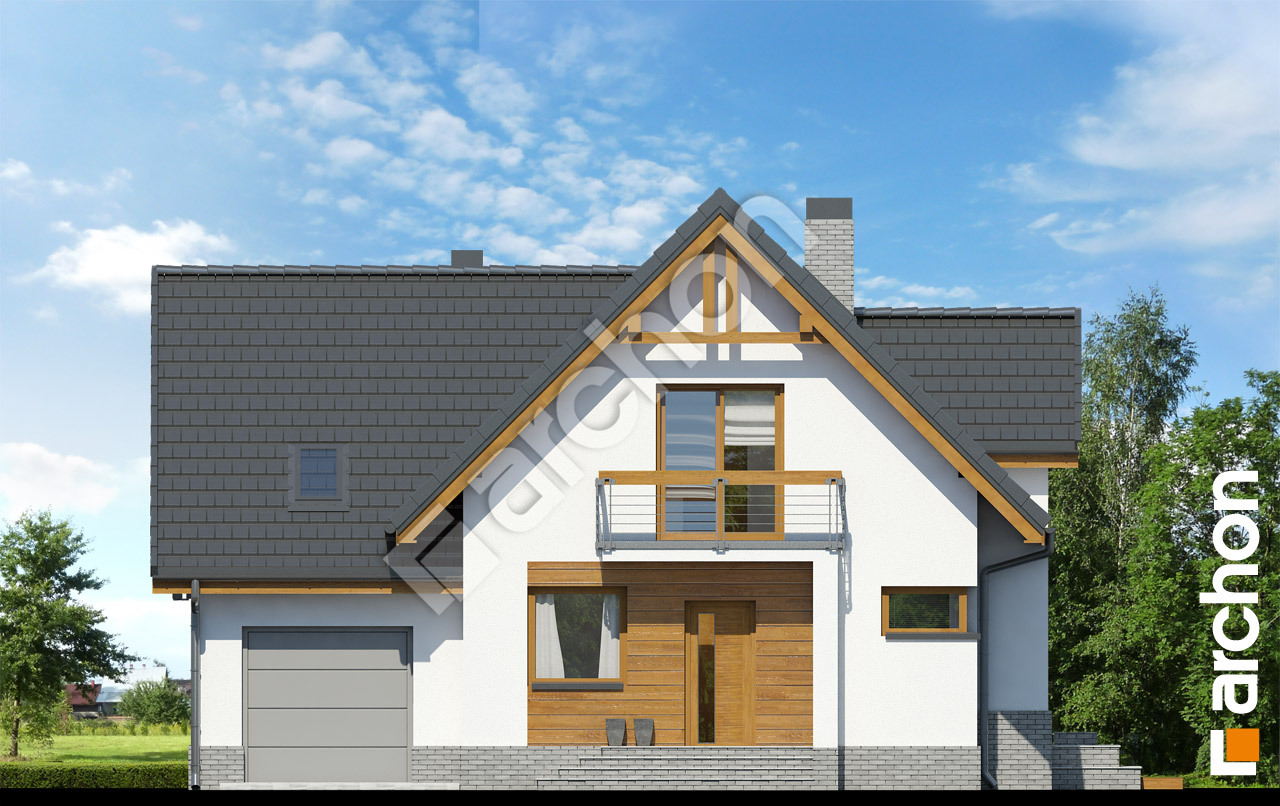

Projekt dom w morelach n ver 2  264 Elewacja frontowa

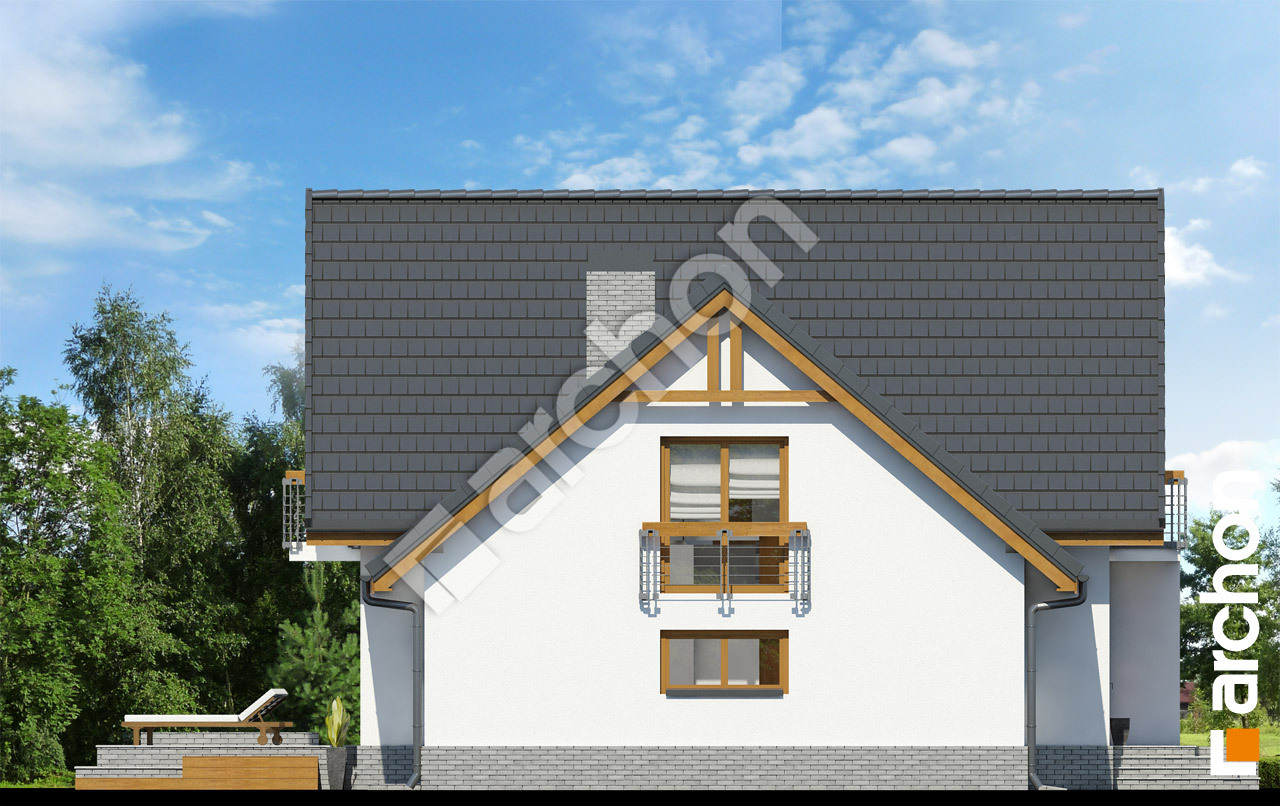

Projekt dom w morelach n ver 2  265 Elewacja boczna

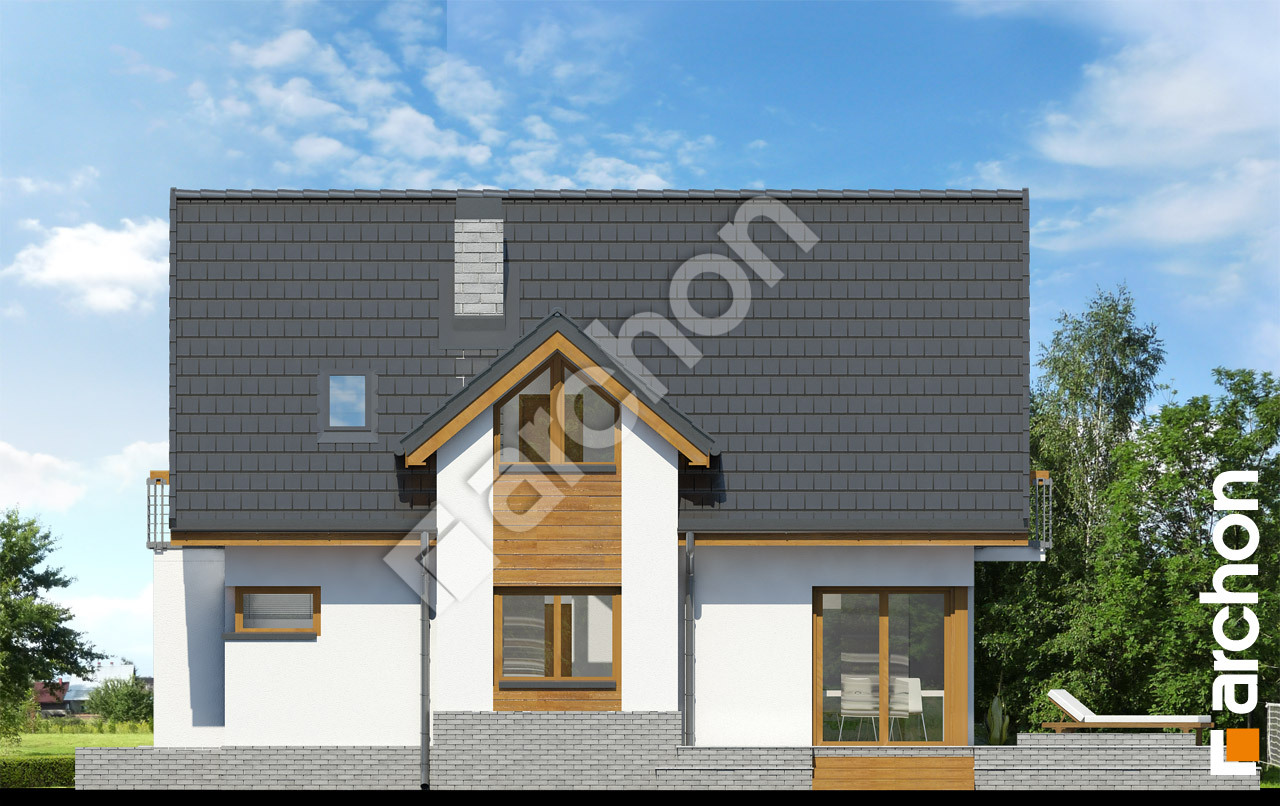

Projekt dom w morelach n ver 2  266 Elewacja boczna

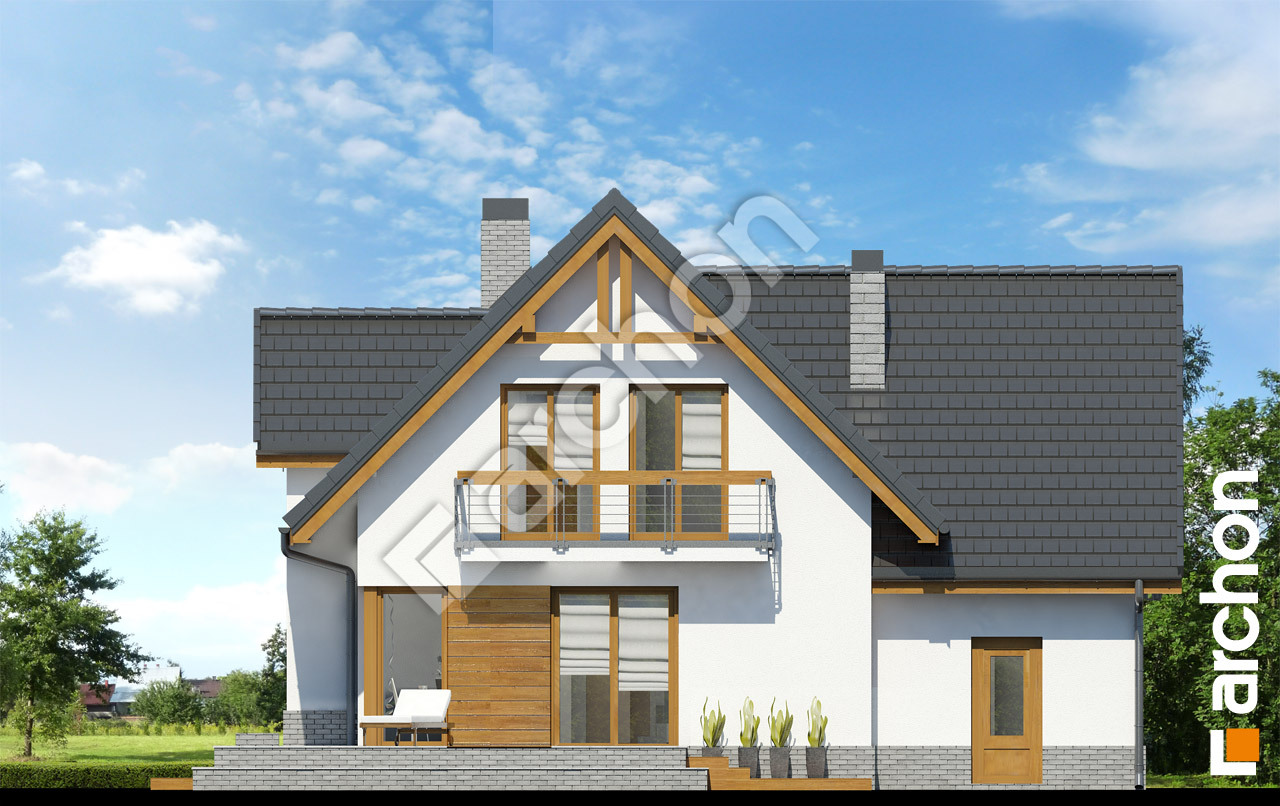

Projekt dom w morelach n ver 2  267 Elewacja ogrodowa
