Projekt domu Dom w poziomkach ver. 2

2 170,00 zł
projekt Dom w poziomkach widok 1
projekt Dom w poziomkach widok 1
projekt Dom w poziomkach widok 2
projekt Dom w poziomkach widok 2
projekt Dom w poziomkach lustrzane odbicie 1
projekt Dom w poziomkach lustrzane odbicie 1
projekt Dom w poziomkach lustrzane odbicie 2
projekt Dom w poziomkach lustrzane odbicie 2
projekt Dom w poziomkach Stylizacja 1
projekt Dom w poziomkach Stylizacja 1
projekt Dom w poziomkach Stylizacja 2
projekt Dom w poziomkach Stylizacja 2
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 3)

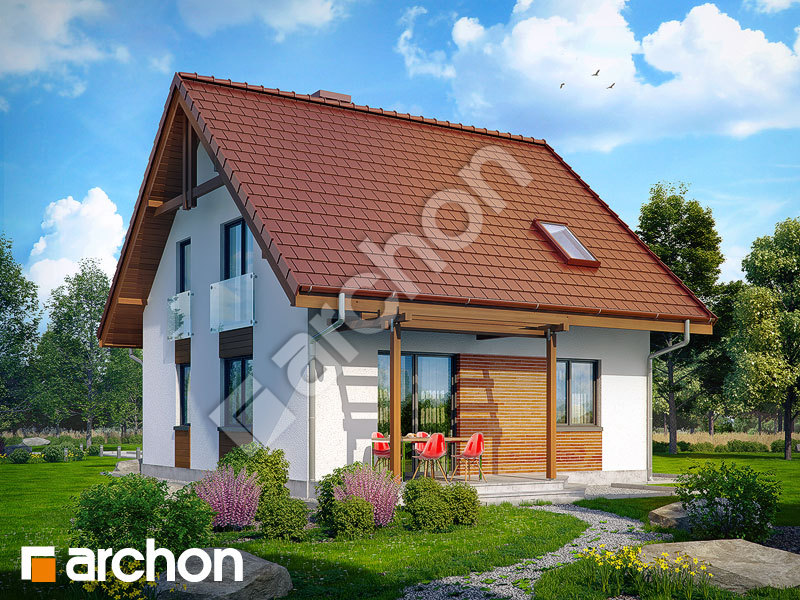

projekt Dom w poziomkach widok 1
projekt Dom w poziomkach widok 2
projekt Dom w poziomkach lustrzane odbicie 1
projekt Dom w poziomkach lustrzane odbicie 2
projekt Dom w poziomkach Stylizacja 1
projekt Dom w poziomkach Stylizacja 2
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w poziomkach Strefa dzienna (wizualizacja 1 widok 3)

Powierzchnia domu:

88,68 m2
  • + powierzchnia kotłowni
    4,10 m2

Min. wymiary działki:

16,32 x 16,72 m
  • po adaptacji
    15,32 x 16,72 m
    (Likwidacja okien na elewacji bocznej w pokojach i łazienkach na parterze i poddaszu, doprojektowanie okien dachowych.)
  • dla działki do 16 m
    12,32 x 16,72 m
    (Likwidacja okien i drzwi balkonowych na elewacjach bocznych, doprojektowanie okien dachowych, skrócenie okapów.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek

Cena projektu:

2 170,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w poziomkach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
88,68 m2
Powierzchnia kotłowni 4,1 m2
Powierzchnia zabudowy 73,23 m2
Powierzchnia podłóg 105,63 m2
Powierzchnia całkowita 146,46 m2
Kubatura 471,33 m3
Wysokość budynku 8,46 m
Minimalne wymiary działki 16,32 x 16,72 m
Minimalne wymiary po adaptacji 15,32 x 16,72 m
(Likwidacja okien na elewacji bocznej w pokojach i łazienkach na parterze i poddaszu, doprojektowanie okien dachowych.)
Minimalne wymiary po adaptacji dla działki do 16 m 12,32 x 16,72 m
(Likwidacja okien i drzwi balkonowych na elewacjach bocznych, doprojektowanie okien dachowych, skrócenie okapów.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 106 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 63 [kWh/(m2*rok)]
EP (gaz) 107 [kWh/(m2*rok)]
Uściany 0,174 W/(m2*K)
Udachu 0,135 W/(m2*K)

Dodatkowe Informacje

Dom w poziomkach ver.2

Projekt domu z poddaszem użytkowym, który wyróżnia się kreatywnie zaprojektowanym układem funkcjonalnym, wykorzystującym całą powierzchnię niedużego domu. Należy do popularnych kolekcji: projekty domów małych oraz projekty domów tanich w budowie. Na ekonomikę realizacji wpływa prosta forma bryły zwieńczona dwuspadowym dachem. Elegancko prezentuje się strefa wejściowa z praktycznym zadaszeniem, którą zaakcentowano naturalną, drewnianą okładziną. Nowoczesny charakter domu podkreślają portfenetry w ścianach szczytowych, zabezpieczone szklanymi balustradami. Zapewniają one dobre doświetlenie pokoi na poddaszu. Część dzienną tworzy salon z funkcją jadalni oraz kuchnia. Otwarcie na taras powiększa przestrzeń wypoczynkową i płynnie łączy dom z otaczającym ogrodem. Centralnie usytuowany kominek oddziela salon od kuchni, w której przewidziano długi blat roboczy oraz funkcjonalnie zaaranżowaną zabudowę z dużą ilością miejsc do przechowywania. Dodatkowy pokój, obok którego znajduje się łazienka z prysznicem, sprawdzi się jako pokój gościnny. Z wiatrołapu dostępna jest kotłownia z funkcją pralni. Widoczne z salonu schody prowadzą do strefy prywatnej na poddaszu, która spełnia warunki komfortowego użytkowania. Zaprojektowano tu sypialnię rodziców oraz dwa pokoje dla dzieci. Program uzupełnia łazienka z narożną wanną i kabiną prysznicową. „Dom w poziomkach ver.2” należy także do kategorii: projekty domów dwuetapowych i daje Inwestorowi możliwość rozłożenia kosztów realizacji inwestycji.

Rzuty

PARTER
PARTER 50,13 (52,43)
1. Wiatrołap 3,05
2. Hol 3,71
3. Kuchnia 9,15
4. Salon 16,40 (18,70)
5. Pokój 10,37
6. Łazienka 3,35
7. Kotłownia 4,10
PODDASZE
PODDASZE 42,65 (53,20)
1. Hol i schody 6,50 (6,50)
2. Pokój 9,83 (14,09)
3. Pokój 12,21 (14,67)
4. Pokój 8,37 (10,68)
5. Łazienka 5,74 (7,26)

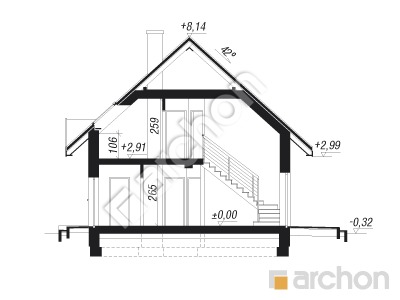

Przekrój

projekt Dom w poziomkach przekroj budynku

Obrys

polnoc

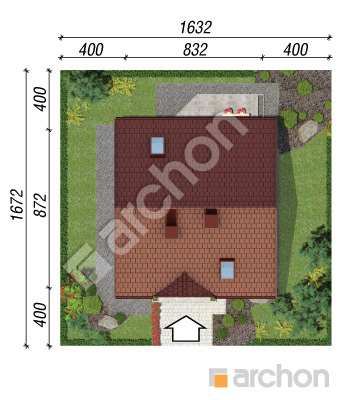

projekt Dom w poziomkach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

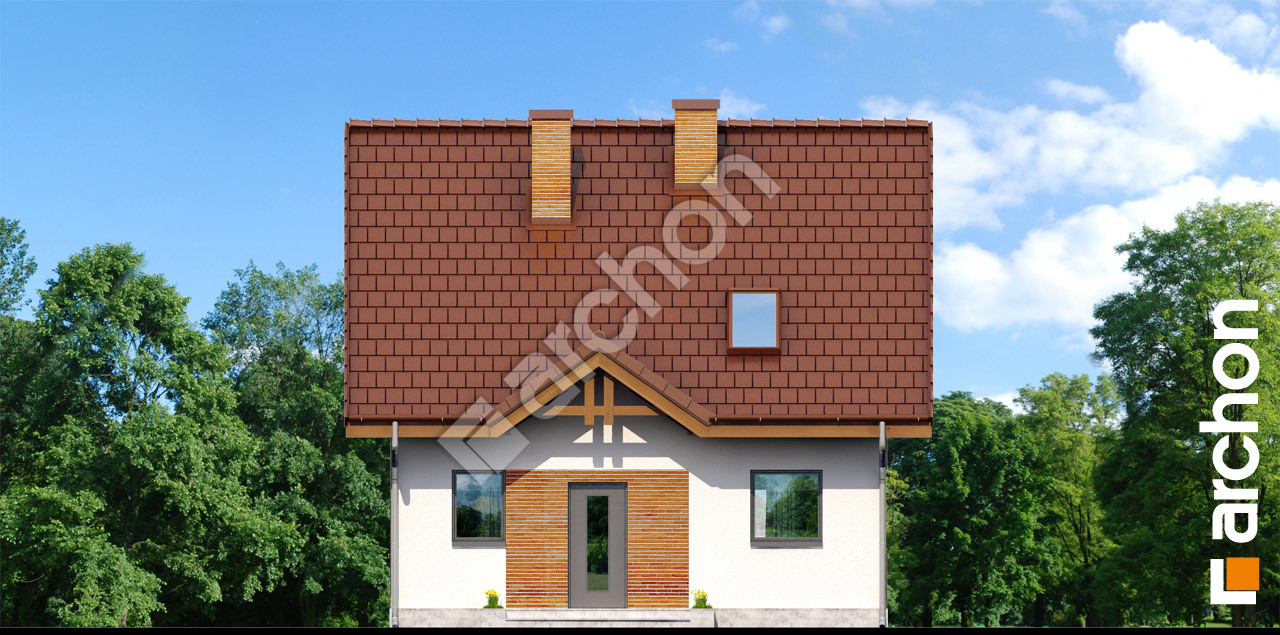

Projekt dom w poziomkach ver 2  264 Elewacja frontowa

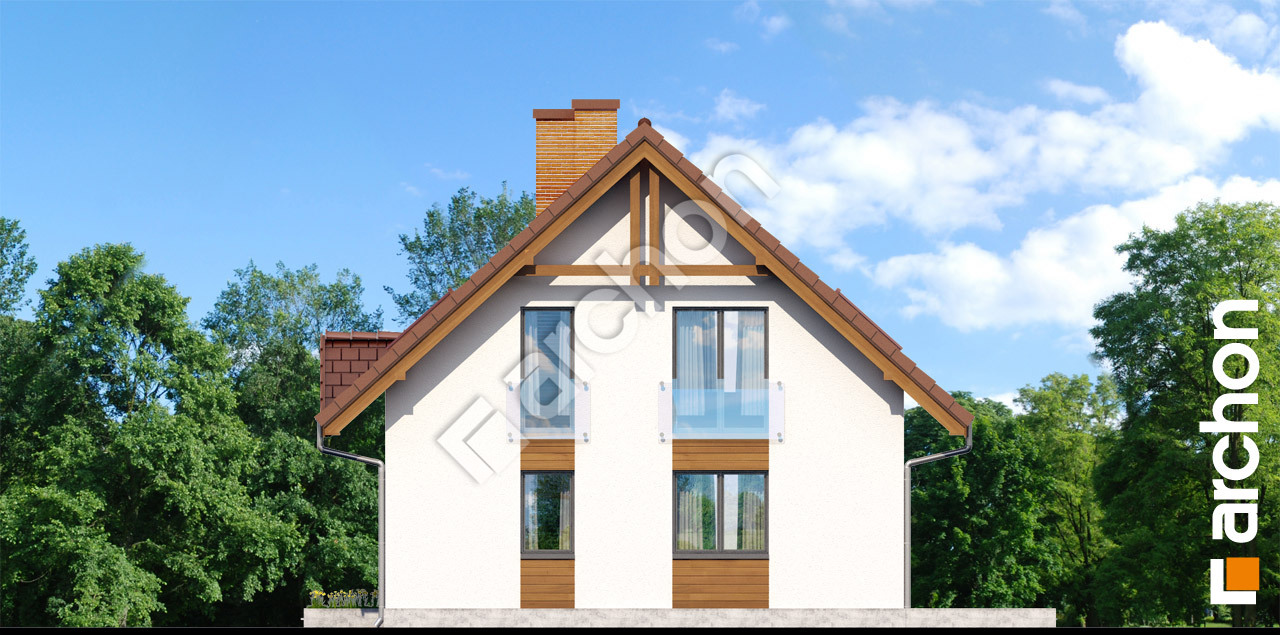

Projekt dom w poziomkach ver 2  265 Elewacja boczna

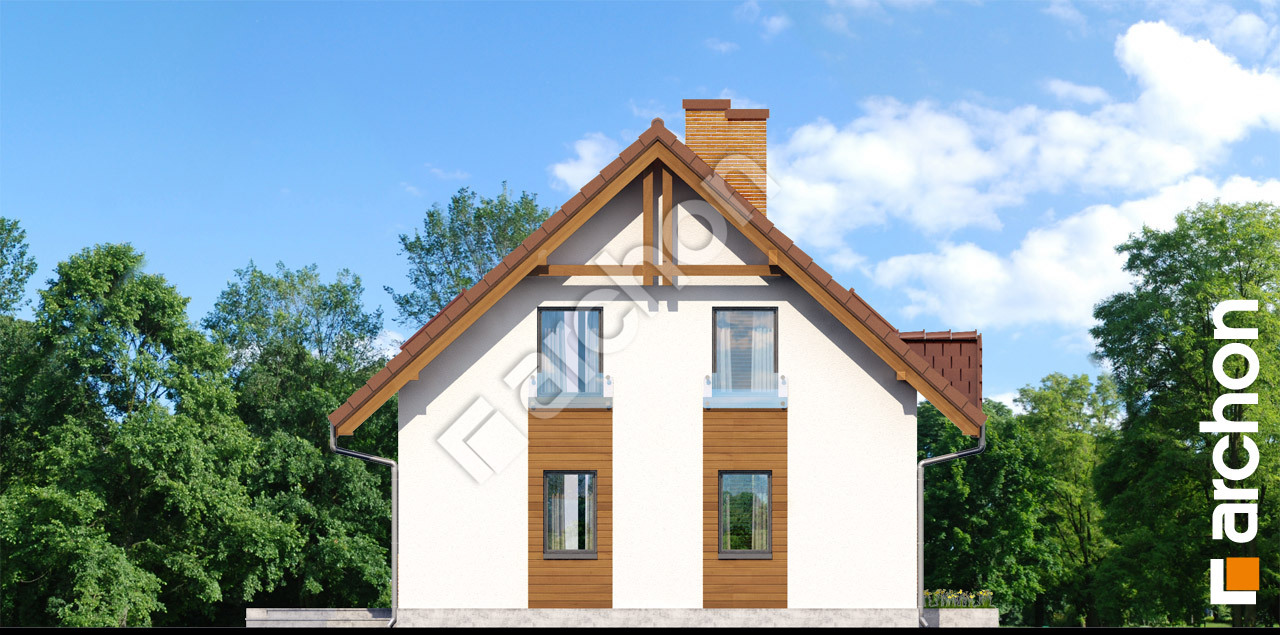

Projekt dom w poziomkach ver 2  266 Elewacja boczna

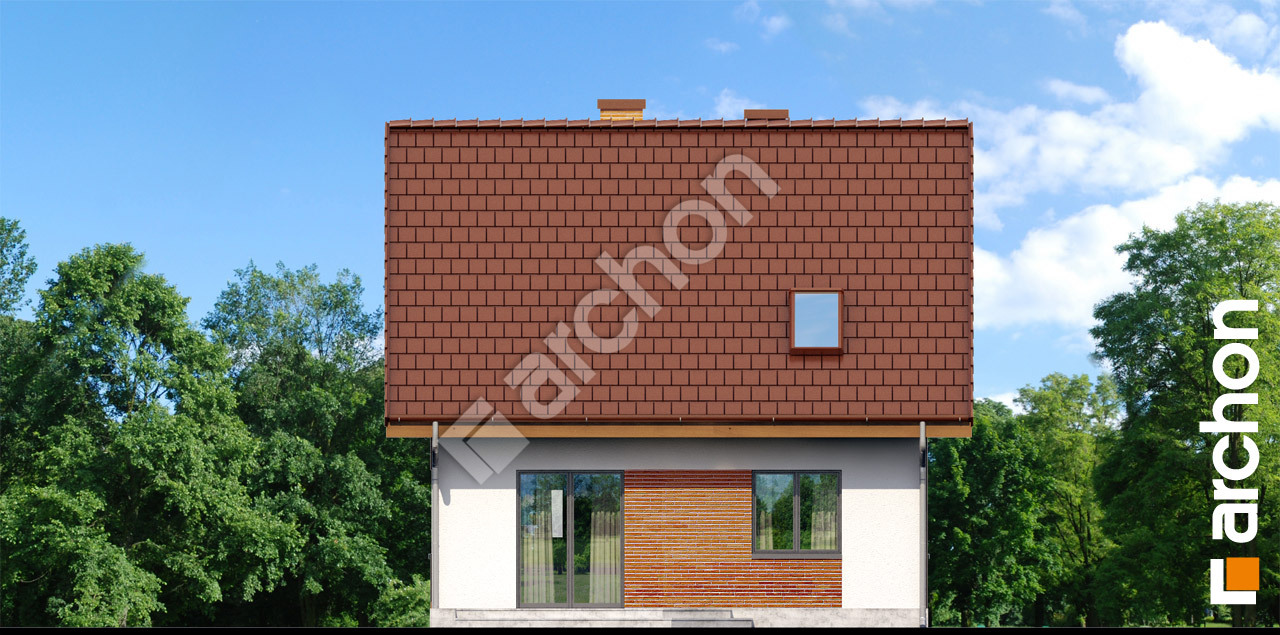

Projekt dom w poziomkach ver 2  267 Elewacja ogrodowa
