Projekt domu Dom pod jarząbem 11 (N)

Cena z kodem 4 130 zł (3 357,72 netto)

Projekt domu Dom pod jarząbem 11 (N)

Cena z kodem rabatowym 4 130 zł (3 357,72 zł netto)

ZAMÓW PROJEKT

Eurokody

KOD RABATOWY 350SWIETAKOD: 350SWIETA

gotowy projekt Dom pod jarząbem 11 (N) widok 1

Pokaż lustrzane odbicie

gotowy projekt Dom pod jarząbem 11 (N) widok 2

gotowy projekt Dom pod jarząbem 11 (N) rzut parteru

gotowy projekt Dom pod jarząbem 11 (N) rzut poddasza

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 1)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 2)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 3)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 4)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 5)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 6)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 7)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 8)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 10)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 11)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 12)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 13)

gotowy projekt Dom pod jarząbem 11 (N) Strefa dzienna (wizualizacja 2 widok 14)

gotowy projekt Dom pod jarząbem 11 (N) Strefa nocna (wizualizacja 1 widok 4)

gotowy projekt Dom pod jarząbem 11 (N) Strefa nocna (wizualizacja 1 widok 5)

gotowy projekt Dom pod jarząbem 11 (N) Wizualizacja łazienki (wizualizacja 3 widok 1)

gotowy projekt Dom pod jarząbem 11 (N) Wizualizacja łazienki (wizualizacja 3 widok 2)

gotowy projekt Dom pod jarząbem 11 (N) Wizualizacja łazienki (wizualizacja 3 widok 3)

gotowy projekt Dom pod jarząbem 11 (N) Wizualizacja łazienki (wizualizacja 3 widok 4)

gotowy projekt Dom pod jarząbem 11 (N) widok 1

Dom jednorodzinny parterowy

4 pokoje, 1 kuchnia, 1 łazienka, spiżarka, 1 toaleta, 1 kotłownia, garderoby, kominek

Powierzchnia domu 118,17 m²
Powierzchnia kotłowni 8,00 m²
Min. wymiary działki 24,37 x 18,77 m
Min. wymiary działki po adaptacji 21,92 x 18,32 m
Likwidacja wykusza, modyfikacja okna narożnego w pokoju.

Więcej parametrów

Koszty budowy
na IV kwartał 2024

348 800 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Cena z kodem rabatowym 350SWIETA

4 130 zł z VAT 23% (3 357,72 zł netto)

Kod ważny do 27.12.2024 r. godz. 08:00

Cena regularna 4 480 zł

Najniższa cena z 30 dni przed obniżką 4 030 zł

ZAMÓW PROJEKT

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Sprawdź kredyt na budowę

Extra Dodatki GRATIS

GRATIS EXTRA DODATKI

Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów do projektów posiadających kosztorys budowlany

RABATY NA PRODUKTY DODATKOWE

Garaż z kodem rabatowym GARAZ30%
Gotowe projekty instalacji z kodem rabatowym
Kosztorys za 229 zł
Tablica Informacyjno - Budowlana 20 zł
Dziennik Budowy 20 zł

Więcej o Extra Dodatkach

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektu Pakiet OZE - Energooszczędne rozwiązania

Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:

Projekt instalacji fotowoltaicznej

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Projekt instalacji solarnej

Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Czytaj więcej

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Poznaj ZALETY PROJEKTÓW DOMÓW ARCHON+

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Sprawdź, co zyskasz, wybierając projekt domu ARCHON+

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Dom jednorodzinny parterowy

4 pokoje, 1 kuchnia, 1 łazienka, spiżarka, 1 toaleta, 1 kotłownia, garderoby, kominek

Powierzchnia domu 118,17 m²
Powierzchnia kotłowni 8,00 m²
Min. wymiary działki 24,37 x 18,77 m
Min. wymiary działki po adaptacji 21,92 x 18,32 m
Likwidacja wykusza, modyfikacja okna narożnego w pokoju.

Więcej parametrów

Koszty budowy
na IV kwartał 2024

348 800 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Cena z kodem rabatowym 350SWIETA

4 130 zł z VAT 23% (3 357,72 zł netto)

Kod ważny do 27.12.2024 r. godz. 08:00

Cena regularna 4 480 zł

Najniższa cena z 30 dni przed obniżką 4 030 zł

ZAMÓW PROJEKT

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Sprawdź kredyt na budowę

DOŁĄCZ DO GRUPY BUDUJĄCYCH
JARZąBY KTÓRE KOCHACIE

PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu

Pokaż powierzchnie pomieszczeń na rzucie

Pokaż lustrzane odbicie

Zobacz rzut szczegółowy

Dopasuj do Twojej działki

Co możesz zmienić?

Dopasuj do Twojej działki

Zobacz rzut interaktywny

Co możesz zmienić?

PARTER	126,17	(129,65)
1. Wiatrołap	3,46
2. Kotłownia	8,00
3. Hol	5,37
4. Przedpokój	5,93
5. Pokój	12,04
6. Łazienka	6,22
7. Pokój	14,31
8. Pokój	10,76
9. Garderoba	3,26	(4,29)
10. Schody	7,56
11. Schowek	1,18	(3,63)
12. Salon + Jadalnia	32,73
13. Kuchnia	11,72
14. Spiżarnia	2,04
15. Toaleta	1,59

DOŁĄCZ DO GRUPY BUDUJĄCYCH
JARZąBY KTÓRE KOCHACIE

PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu

Pokaż powierzchnie pomieszczeń na rzucie

Pokaż lustrzane odbicie

Co możesz zmienić?

STRYCH OCIEPLONY (do adaptacji)	50,59	(116,62)

DOŁĄCZ DO GRUPY BUDUJĄCYCH
JARZąBY KTÓRE KOCHACIE

Dane projektu Domu pod jarząbem 11 (N)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Likwidacja wykusza, modyfikacja okna narożnego w pokoju.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Galerie zdjęć z realizacji (3)

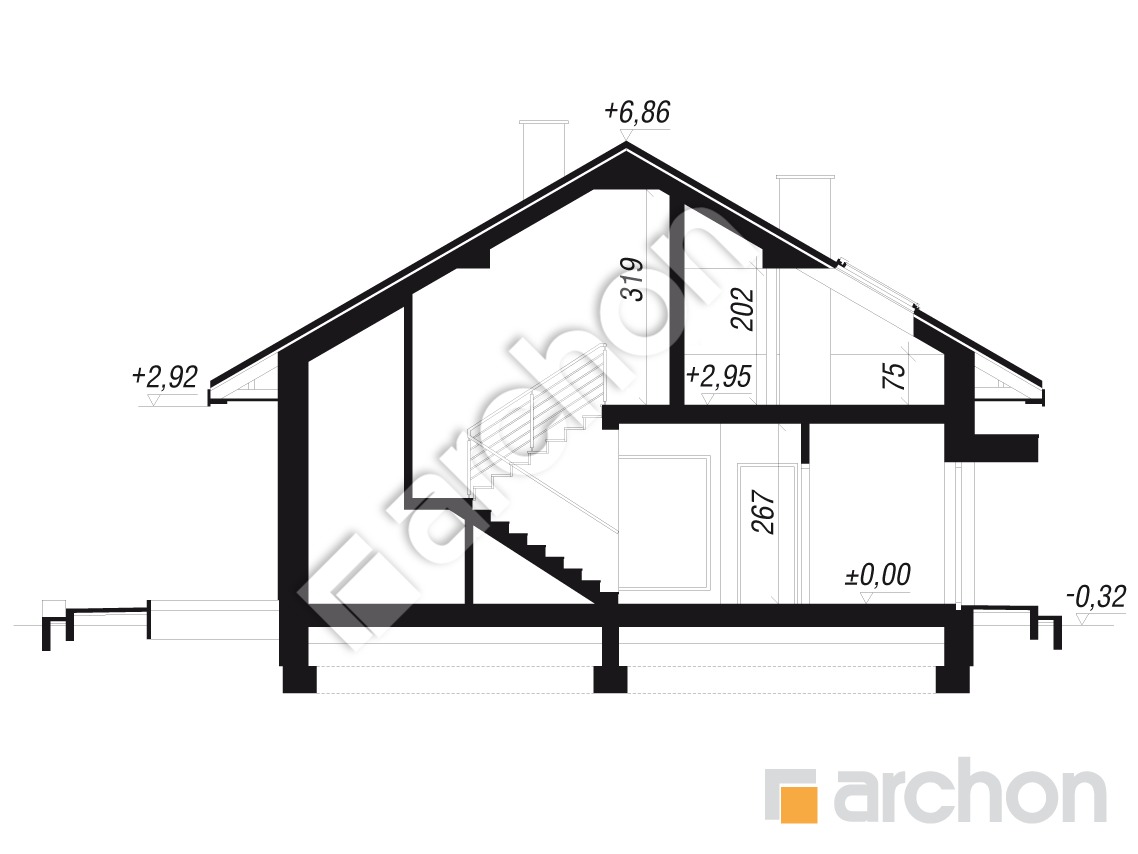

Przekrój

gotowy projekt Dom pod jarząbem 11 (N) przekroj budynku

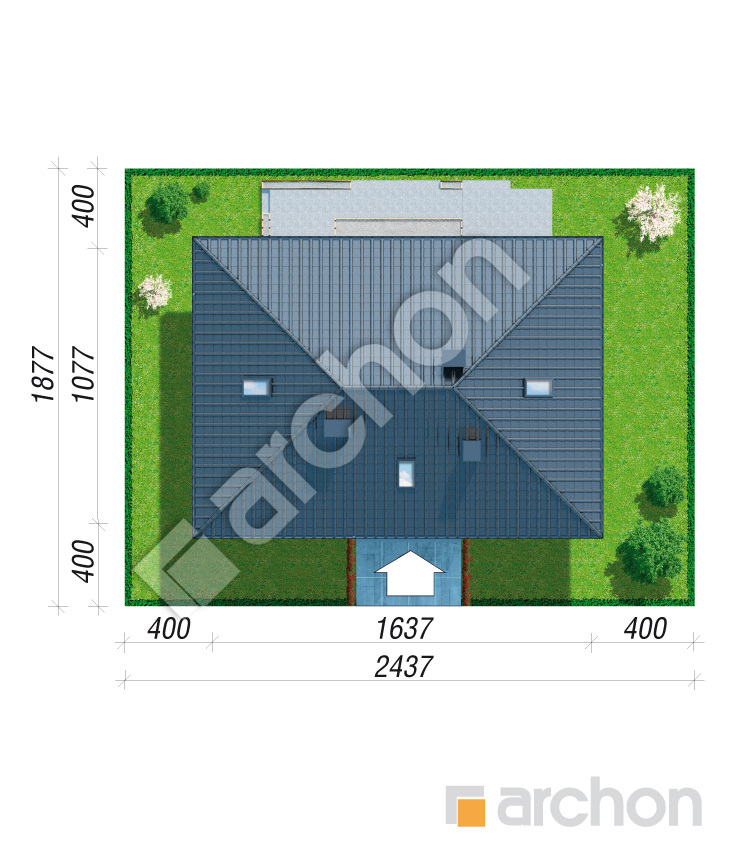

Obrys

gotowy projekt Dom pod jarząbem 11 (N) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

Pokaż lustrzane odbicie

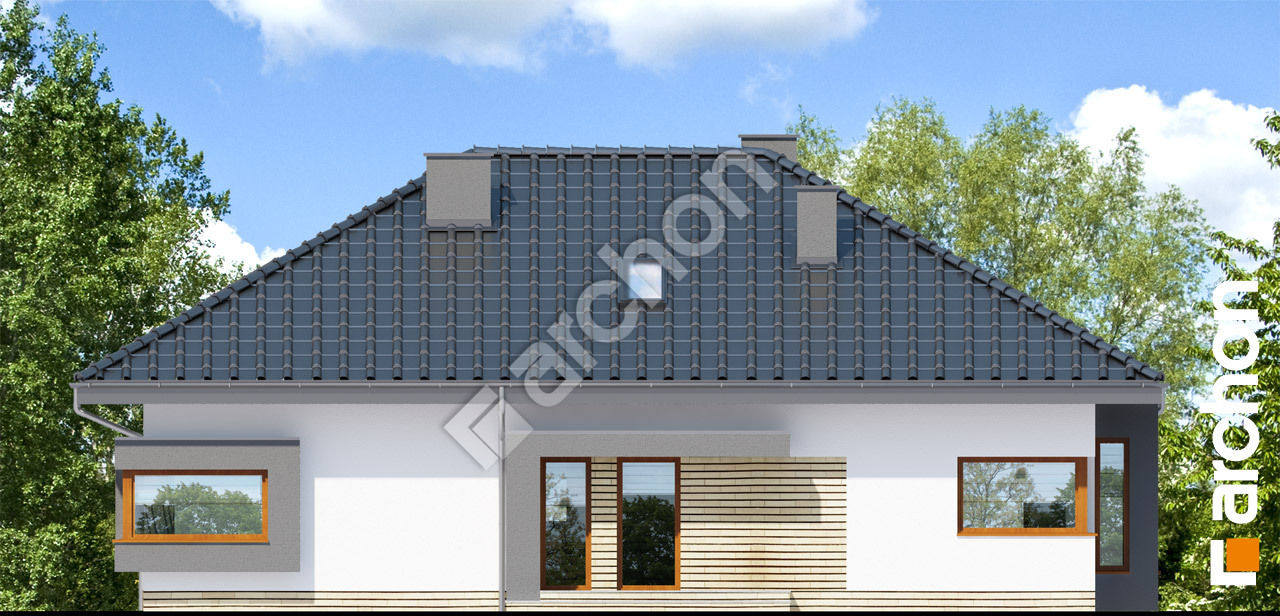

Elewacja frontowa

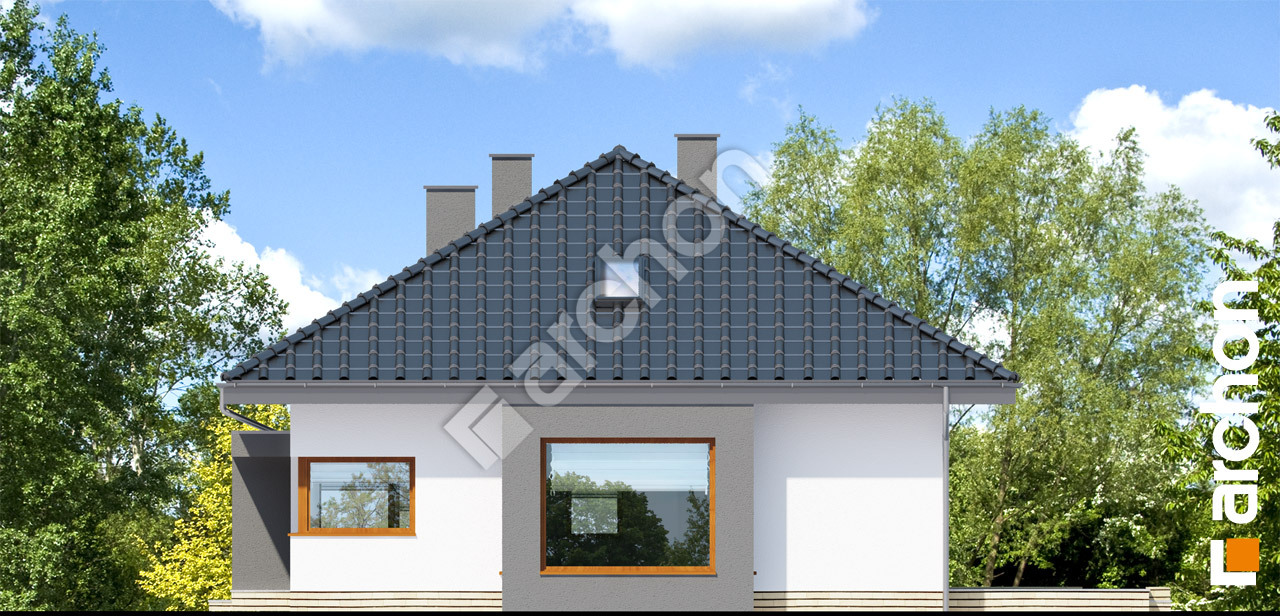

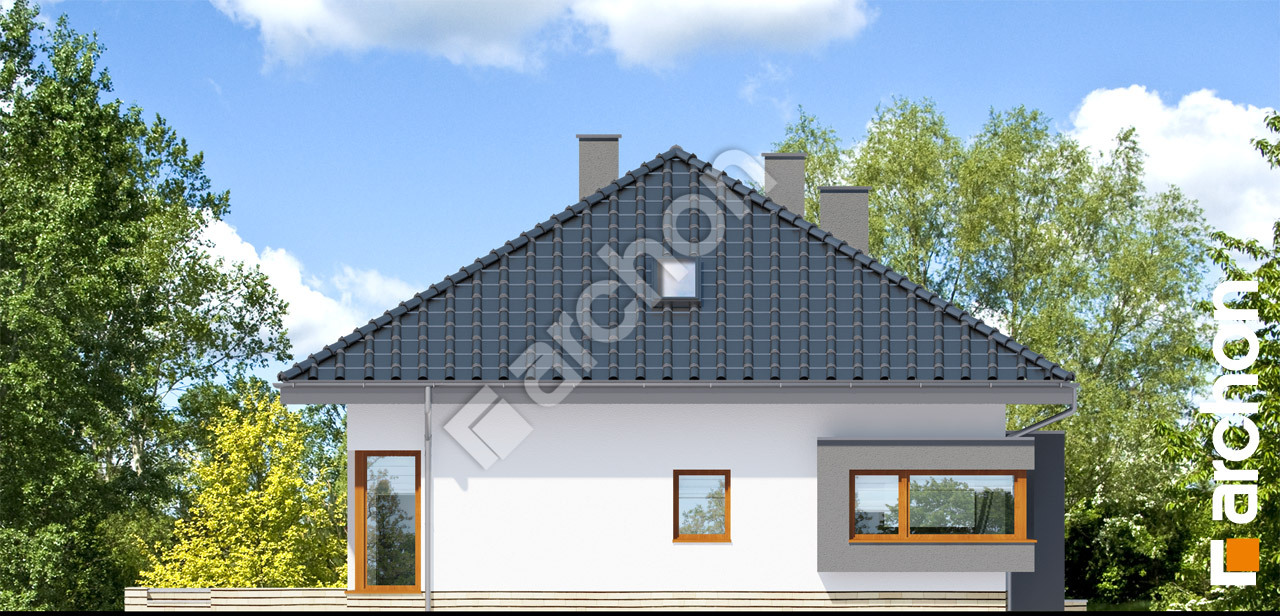

Elewacja boczna

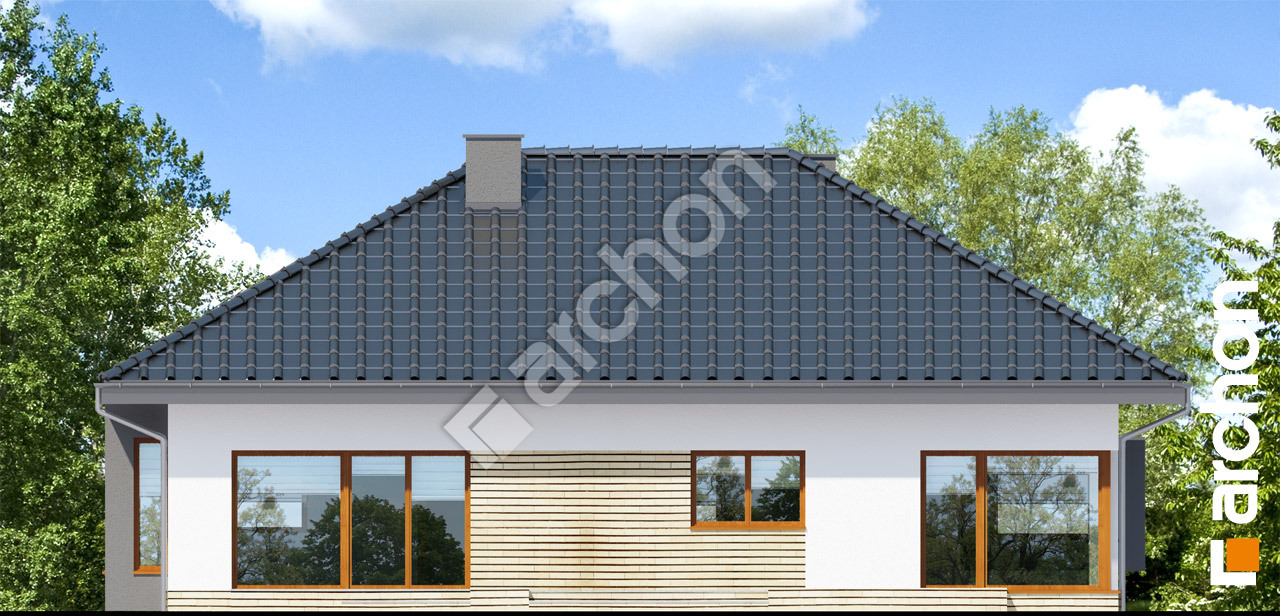

Elewacja ogrodowa

Nowoczesny dom parterowy, którego program funkcjonalny został wzbogacony obszernym strychem z możliwością adaptacji w drugim etapie. Wejście zostało podkreślone interesującym zadaszeniem, a kolorystyczne akcenty wyróżniają kształt wykuszy. Część dzienna to przestronny i jasny salon oraz jadalnia umieszczona w przeszklonym wykuszu. Strefa wypoczynkowa z wyjściem na taras posiada miejsce przeznaczone na kino domowe oraz kominek. Otwarta kuchnia została doświetlona narożnym oknem, a jej program uzupełnia praktyczna spiżarka. Strefa prywatna mieszkańców to trzy wygodne pokoje oraz łazienka. Sypialnia rodziców posiada osobne wyjście na taras. Z wiatrołapu dostępna jest kotłownia na paliwo stałe. Atutem domu są duże przeszklenia, które pięknie doświetlają wszystkie pomieszczenia oraz stanowią ich element dekoracyjny.
