Projekt domu  Dom pod miłorzębem 15 (GS)

Cena z kodem 4 130 zł (3 357,72 netto)
gotowy projekt Dom pod miłorzębem 15 (GS) widok 1
Dom do zabudowy szeregowej z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, kominek, garaż

  • Powierzchnia domu 105,27 m²
  • Powierzchnia garażu 17,54 m²
  • Min. wymiary działki 6,42 x 20,6 m

STARA, NIŻSZA CENA z kodem rabatowym MOJDOM250
4 130 zł z VAT 23% (3 357,72 zł netto)
Kod ważny do 22.11.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 4 380 zł
Najniższa cena z 30 dni przed obniżką 4 030 zł
NOWA CENA już w grudniu 4 480 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 350 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 289 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
MIłORZęBY KTÓRE KOCHACIE
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
58,96 (59,64)
1. Wiatrołap 4,07
2. Korytarz 6,28
3. Łazienka 1,96 (2,64)
4. Salon 20,99
5. Kuchnia 8,12
6. Garaż 17,54
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
63,85
1. Schody 4,26
2. Korytarz 6,98
3. Pokój 9,05
4. Pokój 15,45
5. Łazienka 6,88
6. Pokój 13,08
7. Pokój 8,15

Dane projektu Domu pod miłorzębem 15 (GS)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 231 cm
dach: dwuspadowy, nachylenie 27 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Korytarz (2), Łazienka (3), Salon (4), Kuchnia (5); PODDASZE: Łazienka (5)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

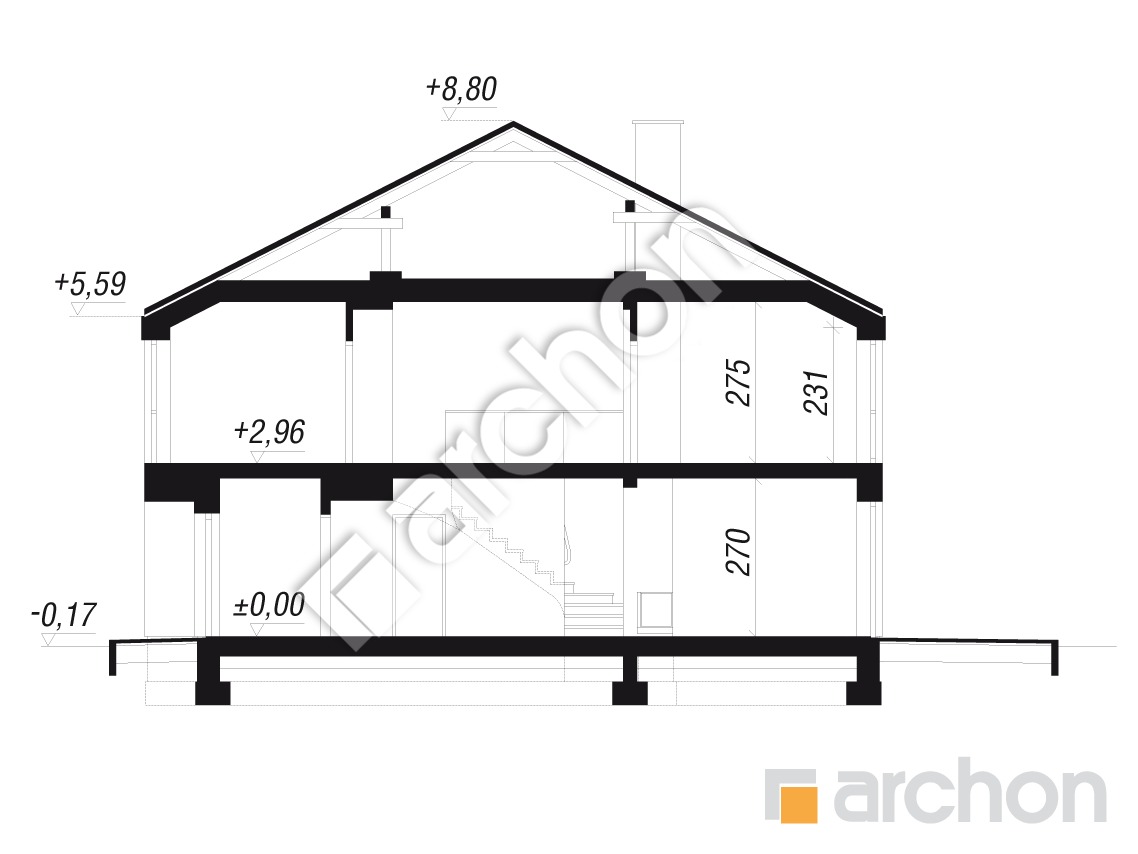

Przekrój

gotowy projekt Dom pod miłorzębem 15 (GS) przekroj budynku

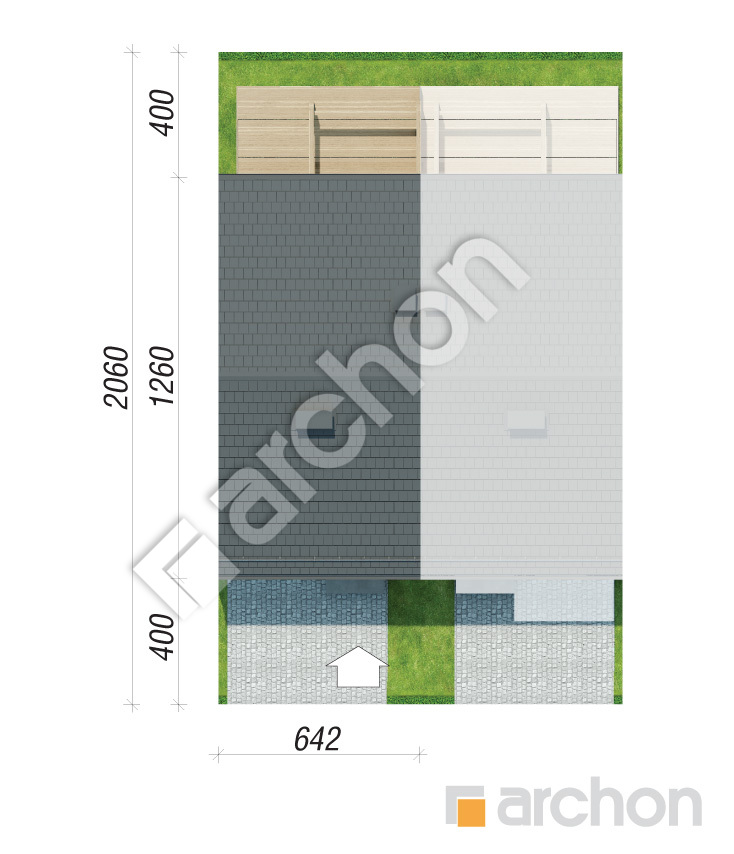

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

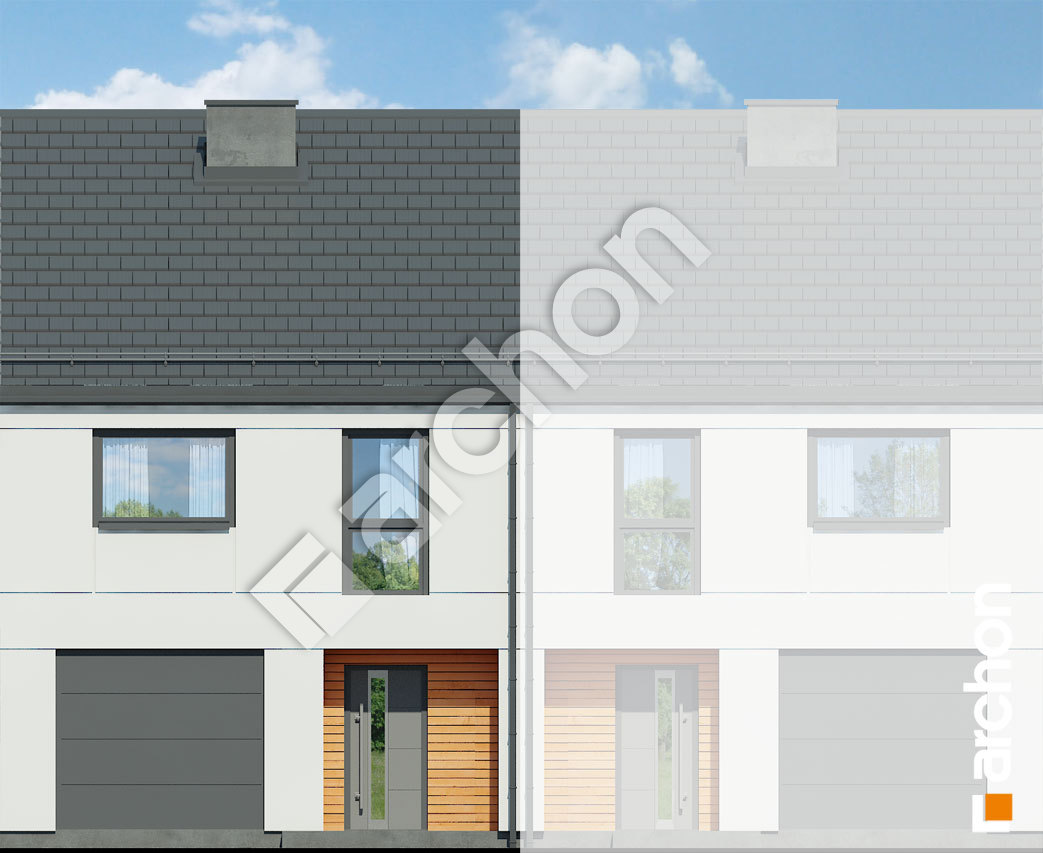

Pokaż lustrzane odbicie Elewacja frontowa projekt dom pod milorzebem 15 gs a1a466ddc9c8db535cc152ecf00ceb4e  264 Elewacja frontowa

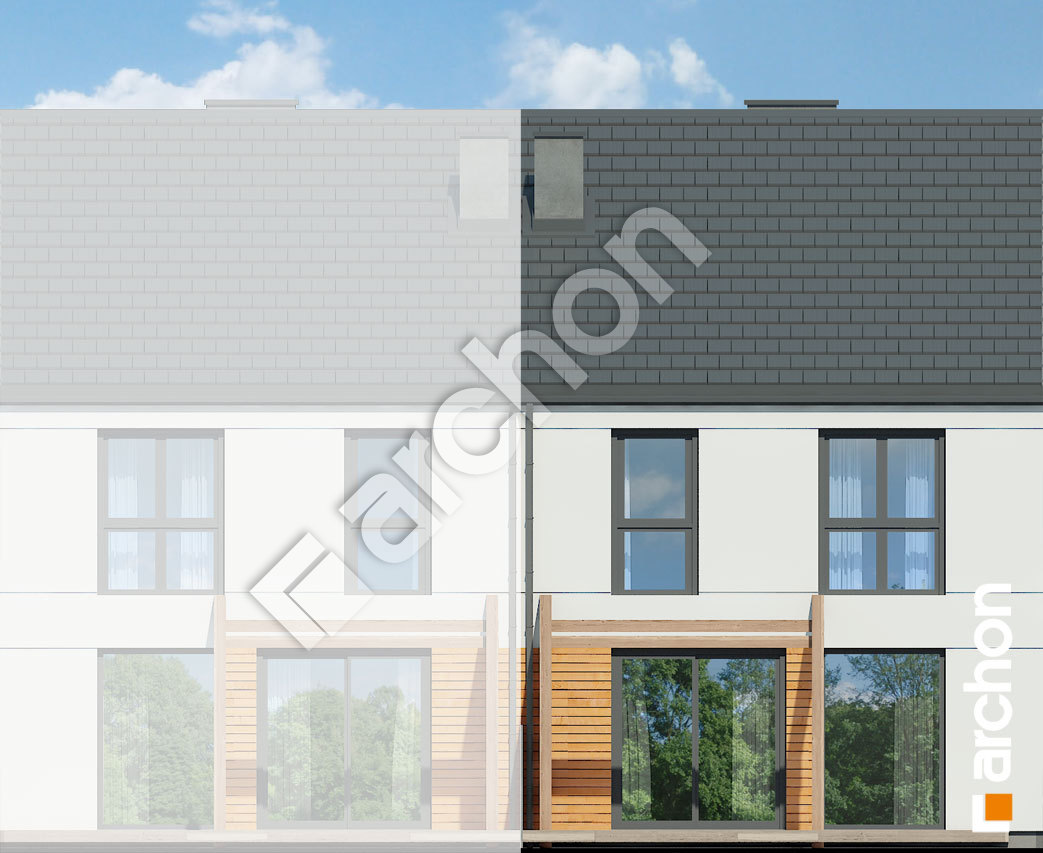

Elewacja ogrodowa projekt dom pod milorzebem 15 gs 1b50b856613a71a12117a9c224342ebf  267 Elewacja ogrodowa

Interesujący projekt z rodziny „Domów pod miłorzębem”, będący doskonałą propozycją dla deweloperów, planujących budowę nowoczesnej inwestycji w zabudowie szeregowej. Segment budynku wyróżnia się prostą i szybką w realizacji bryłą, która dzięki pomysłowej aranżacji prezentuje się bardzo elegancko. Charakter domu podkreśla bezokapowy dach dwuspadowy, atrakcyjności dodaje naturalna okładzina, którą zaakcentowano strefę wejściową i tarasową. W bryłę każdego segmentu wpisano jednostanowiskowy garaż, do którego mieszkańcy mają szybki dostęp poprzez wiatrołap.
Wnętrze segmentu wyróżnia się praktycznym i racjonalnym zagospodarowaniem powierzchni, co gwarantuje użytkownikom maksymalny poziom wygody. Pięknie doświetlona strefa dzienna to otwarta przestrzeń obejmująca salon, jadalnię oraz kuchnię, wizualnie wyodrębnioną poprzez odpowiednie ułożenie zabudowy. Na parterze zaprojektowano także łazienkę z prysznicem. Poddasze to wygodna strefa nocna, w której mieszkańcy mają do dyspozycji cztery pokoje i zlokalizowaną na osi schodów łazienkę. Dzięki zastosowanej w projekcie wysokiej ściance kolankowej pomieszczenia na poddaszu są ustawne i łatwe w aranżacji. „Dom pod miłorzębem 15 (GS)” należy do kategorii: projekty domów do zabudowy szeregowej, projekty domów nowoczesnych, projekty domów dla deweloperów, projekty domów z poddaszem użytkowym. W ramach rodziny „Domów pod miłorzębem” dostępne są inne wersje projektów oraz projekty do zabudowy bliźniaczej, a także jednorodzinne.
