Projekt domu  Dom pod opuncją 2 (E)

Cena z kodem 4 670 zł (3 796,75 netto)
gotowy projekt Dom pod opuncją 2 (E) widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 3 łazienki, spiżarka, 1 kotłownia, garderoby, kominek

  • Powierzchnia domu 145,07 m²
  • Powierzchnia kotłowni 6,08 m²

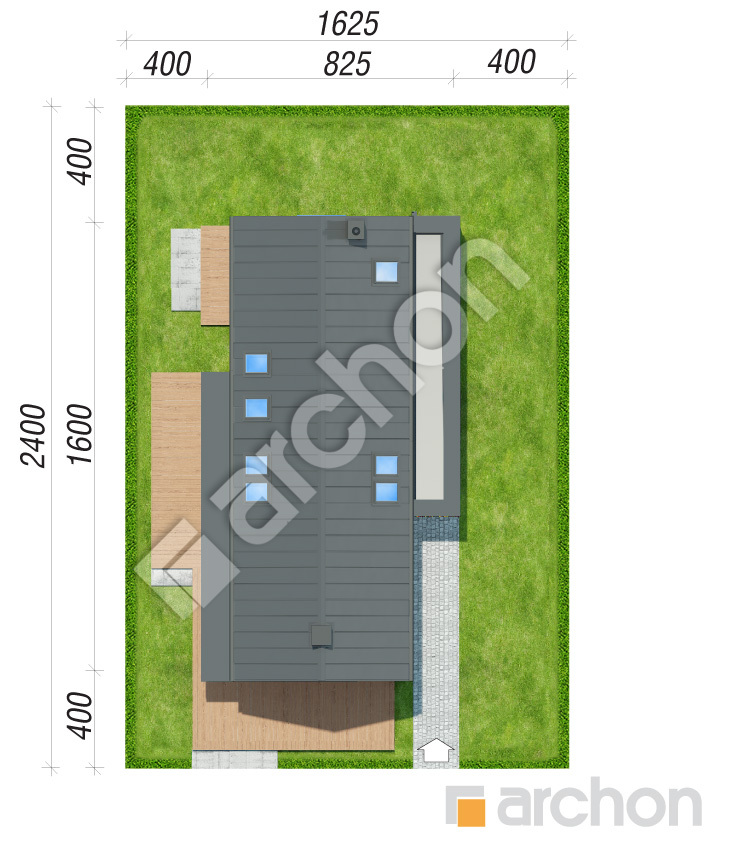

  • Min. wymiary działki 16,25 x 24,0 m
  • 15,25 x 23,0 m
  • Likwidacja okien w ścianie tylnej i doprojektowanie okien połaciowych w sypialni na poddaszu.
  • 13,75 x 23,0 m
  • Szerokość: likwidacja okien w ścianie bocznej od strony wiatrołapu i łazienki. Długość: likwidacja okien w ścianie tylnej i doprojektowanie okien połaciowych w sypialni na poddaszu.

Cena z kodem rabatowym 350SWIETA
4 670 zł z VAT 23% (3 796,75 zł netto)
Kod ważny do 27.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 020 zł
Najniższa cena z 30 dni przed obniżką 4 540 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 279 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
85,31 (88,84)
1. Wiatrołap 3,70
2. Korytarz 8,52
3. Spiżarnia 3,10 (6,63)
4. Kuchnia 11,74
5. Salon + Jadalnia 36,76
6. Pokój 11,93
7. Kotłownia 6,08
8. Łazienka 3,48
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
65,84 (76,36)
1. Schody 5,48
2. Korytarz 4,28
3. Pokój 10,78 (11,97)
4. Łazienka 3,24 (4,19)
5. Garderoba 2,54 (3,30)
6. Garderoba 3,39 (4,56)
7. Pokój zabaw dla dzieci 10,68 (12,50)
8. Pokój 10,37 (12,22)
9. Pokój 10,37 (12,22)
10. Łazienka 4,71 (5,64)

Dane projektu Domu pod opuncją 2 (E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w ścianie tylnej i doprojektowanie okien połaciowych w sypialni na poddaszu.
Szerokość: likwidacja okien w ścianie bocznej od strony wiatrołapu i łazienki. Długość: likwidacja okien w ścianie tylnej i doprojektowanie okien połaciowych w sypialni na poddaszu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 151 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha, okno dachowe VELUX
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

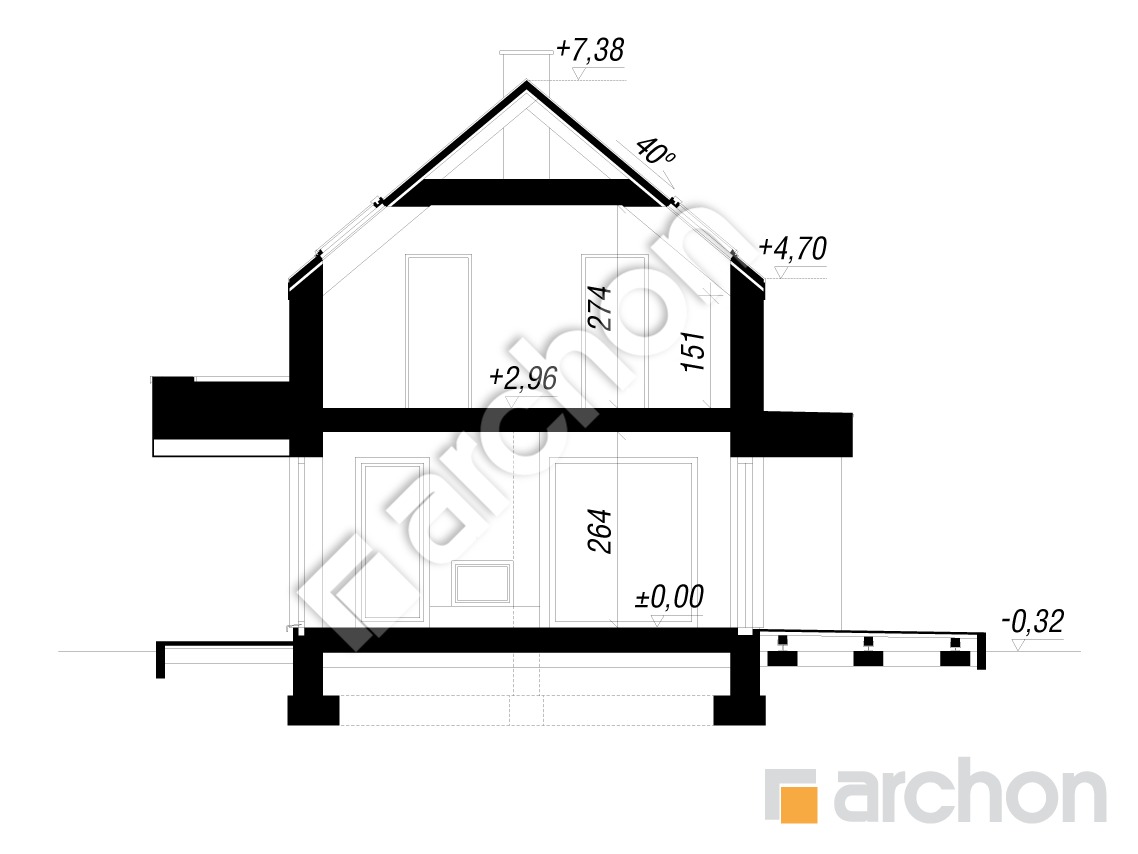

Przekrój

gotowy projekt Dom pod opuncją 2 (E) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

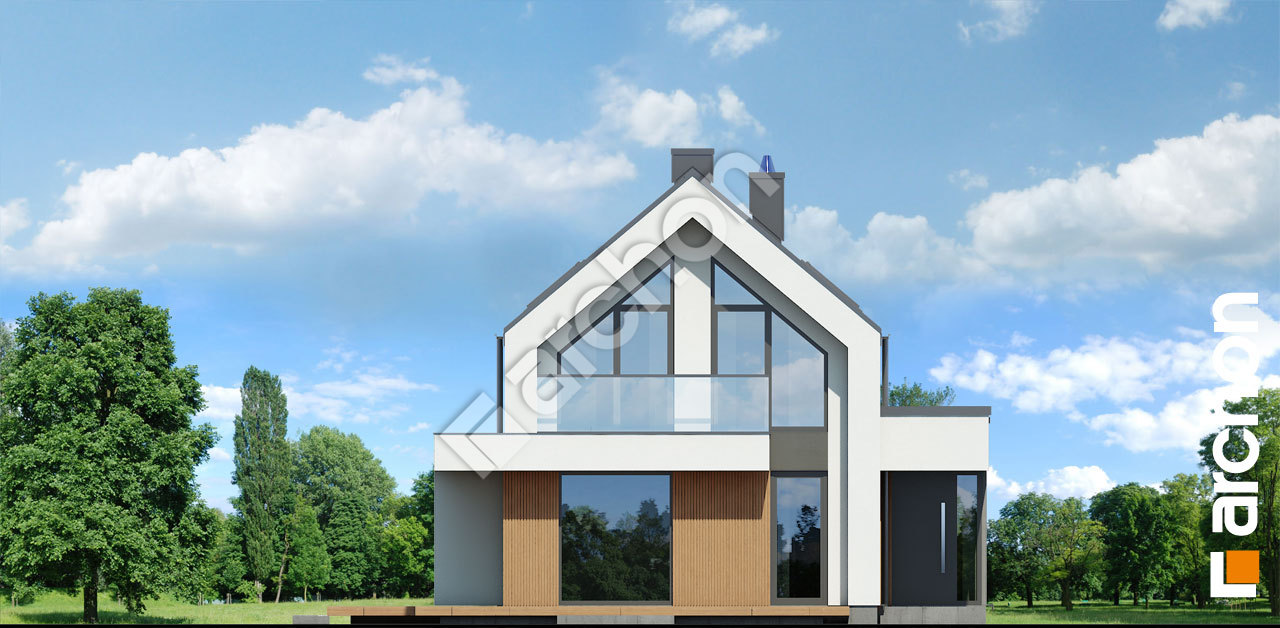

Pokaż lustrzane odbicie Elewacja frontowa projekt dom pod opuncja 2 e d2878c60f19ac282da8504db2601500f  264 Elewacja frontowa

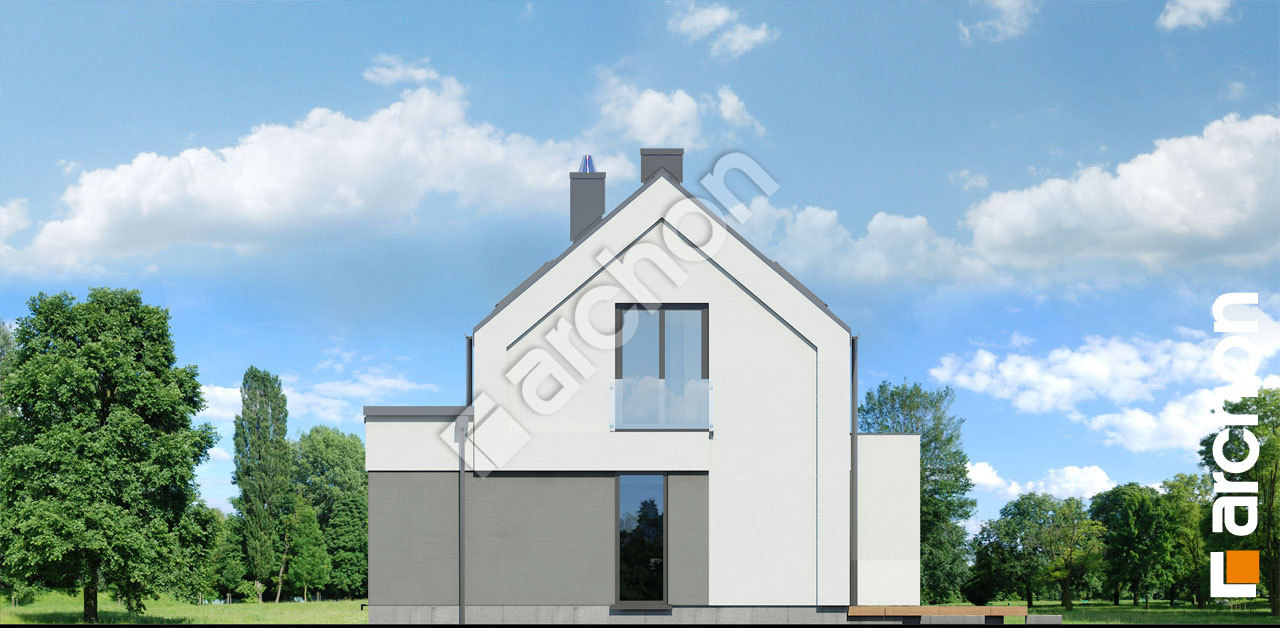

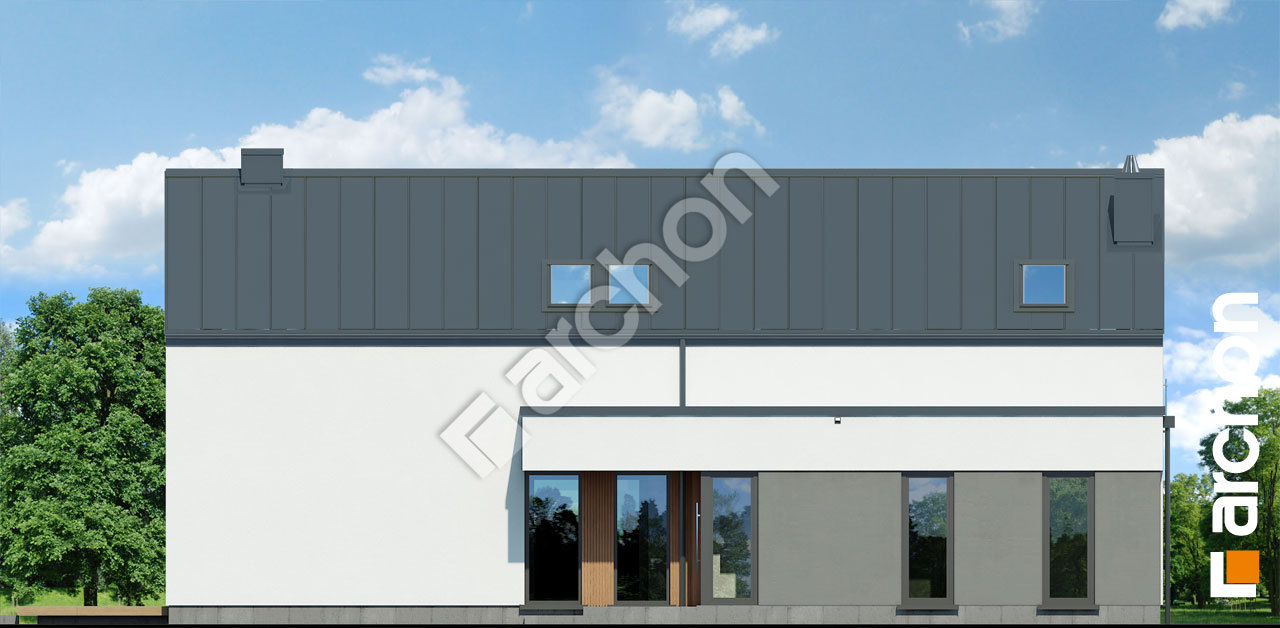

Elewacja boczna projekt dom pod opuncja 2 e dee9a8e69cb5cad4507b309885c17cbe  265 Elewacja boczna
Elewacja boczna projekt dom pod opuncja 2 e 33f4c9bb1e9eb184dbe751c3c9df6971  266 Elewacja boczna

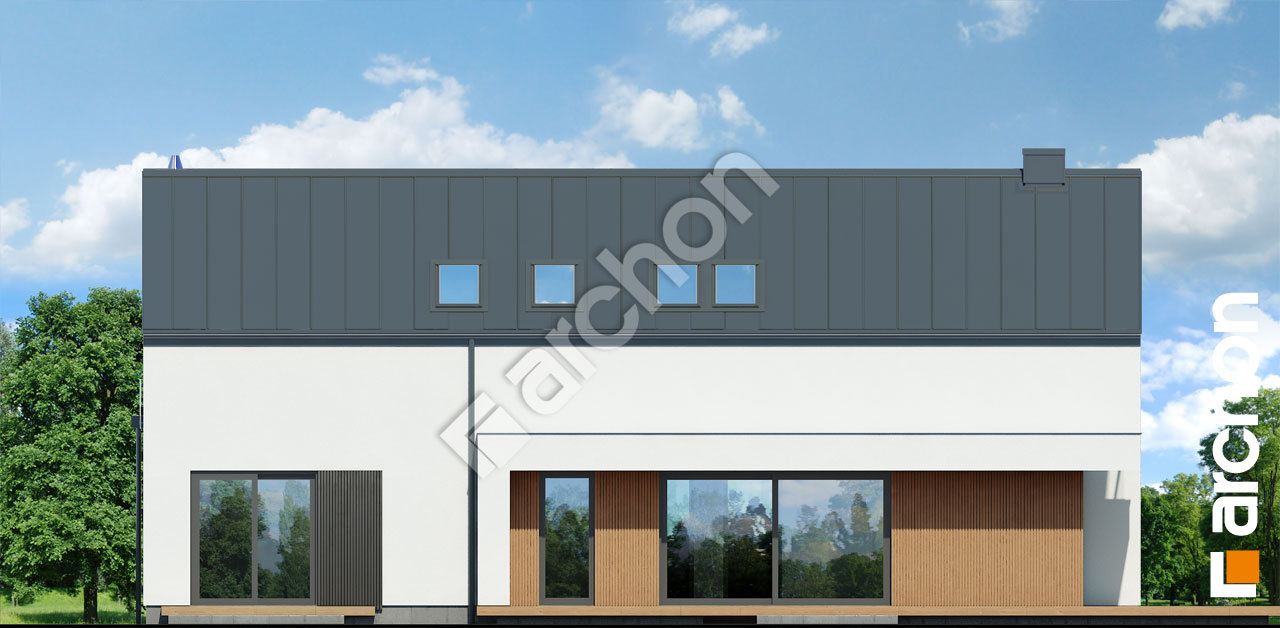

Elewacja ogrodowa projekt dom pod opuncja 2 e 54a9282370c677d9f24fc7e758e84180  267 Elewacja ogrodowa

Prezentowany dom to znakomita propozycja dla osób, poszukujących projektów w stylu nowoczesnej stodoły, które można zrealizować na wąskich działkach. W standardzie przewidziano wentylację mechaniczną, która umożliwia oszczędne gospodarowanie energią w budynku. Atrakcyjna elewacja zwraca uwagę oryginalnymi przeszkleniami, jasny tynk zestawiono z grafitowymi akcentami oraz dodającą klimatu drewnianą okładziną. Całość kompozycji dopełnia odpowiednio dopasowana tonacja stolarki i blachy, pokrywającej bezokapowy dach dwuspadowy. Wejście, osłonięte nowoczesną, płaską formą, zaprojektowano na bocznej ścianie domu. Prowadzi do wnętrza przez ustawny wiatrołap, w którym poza pojemną szafą, przewidziano także siedzisko. Przestronna strefa dzienna oferuje komfortowe warunki do wspólnego wypoczynku w salonie, przewidziano tu miejsce na dużą, narożną sofę przed kominkiem. Jadalnia znajduje się w centralnej części strefy dziennej i sąsiaduje z kuchnią, której program obejmuje okazałą, wielofunkcyjną wyspę z blatem roboczym, nowoczesną strefą gotowania i barkiem śniadaniowym. Pod schodami na poddasze wygospodarowano praktyczną spiżarnię. Do pełnej naturalnego światła strefy dziennej przylega narożny taras, na którym obok letniej jadalni można zaaranżować strefę relaksu na świeżym powietrzu. Został on osłonięty częściowo balkonem poddasza oraz połączoną z nim efektowną ramą wzdłuż bocznej ściany domu. Taras jest dostępny zarówno z salonu, jadalni, jak i kuchni, główne wyjście to szerokie, przesuwne przeszklenie zaprojektowane w środkowej części strefy dziennej, które podkreśla jej nowoczesny charakter. Z mniejszym, kameralnym tarasem została połączona usytuowana w głębi parteru sypialnia, będąca zacisznym azylem dla gości. W jej pobliżu znajduje się łazienka z prysznicem. Program parteru uzupełnia gazowa kotłownia połączona z pralnią, w której przewidziano miejsce na rekuperator wentylacji mechanicznej. W strefie prywatnej na poddaszu zaprojektowano luksusowy apartament rodziców z garderobą i łazienką z prysznicem. Przylega on do ściany szczytowej i jest doświetlony nowoczesnym portfenetrem. Dwa pokoje dzieci, przylegające do drugiej ze ścian szczytowych, doświetlają duże, oryginalne przeszklenia z wyjściami na wspólny balkon. W strefie dzieci zaprojektowano także otwarty pokój zabaw, który może pełnić również funkcję domowej biblioteki lub pracowni. Na poddaszu znajduje się też łazienka z wanną i garderoba. „Dom pod opuncją 2 (E)” należy do kolekcji: projekty domów z poddaszem użytkowym, projekty domów nowoczesnych, projekty domów na wąską działkę.
