Projekt domu Dom w balsamowcach 20 (GE) OZE

5 250 zł (4 268,29 netto)

Projekt domu Dom w balsamowcach 20 (GE) OZE

5 250 zł (4 268,29 zł netto)

ZAMÓW PROJEKT

Zobacz wersję z kotłem C.O. gazowym

gotowy projekt Dom w balsamowcach 20 (GE) OZE widok 1

Pokaż lustrzane odbicie

gotowy projekt Dom w balsamowcach 20 (GE) OZE widok 2

gotowy projekt Dom w balsamowcach 20 (GE) OZE dodatkowa wizualizacja

gotowy projekt Dom w balsamowcach 20 (GE) OZE rzut parteru

gotowy projekt Dom w balsamowcach 20 (GE) OZE rzut poddasza

gotowy projekt Dom w balsamowcach 20 (GE) OZE widok 1

Dom jednorodzinny z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 kotłownia, pralnia, garderoby, garaż, strych

Powierzchnia domu 126,74 m²
Powierzchnia garażu 23,39 m²
Powierzchnia strychu 22,43 m²
Powierzchnia kotłowni 8,95 m²
Min. wymiary działki 21,45 x 17,9 m

Więcej parametrów

Koszty budowy

278 000 zł

Więcej o kosztach budowy

5 250 zł z VAT 23% (4 268,29 zł netto)

ZAMÓW PROJEKT

NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Sprawdź kredyt na budowę

Extra Dodatki GRATIS

GRATIS EXTRA DODATKI

Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów do projektów posiadających kosztorys budowlany

RABATY NA PRODUKTY DODATKOWE

Garaż z kodem rabatowym GARAZ30%
Gotowe projekty instalacji z kodem rabatowym
Kosztorys za 299 zł
Tablica Informacyjno - Budowlana 30 zł
Dziennik Budowy 20 zł

Więcej o Extra Dodatkach

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektu Pakiet OZE - Energooszczędne rozwiązania

Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!

Czytaj więcej

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Poznaj ZALETY PROJEKTÓW DOMÓW ARCHON+

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Sprawdź, co zyskasz, wybierając projekt domu ARCHON+

Dostawa projektu domu GRATIS! Wymiana do 90 dni, zwrot do 30 dni

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Myślisz o KREDYCIE NA DOM? Sprawdź ofertę PKO Banku Polskiego!

REKLAMA

Dom jednorodzinny z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 kotłownia, pralnia, garderoby, garaż, strych

Powierzchnia domu 126,74 m²
Powierzchnia garażu 23,39 m²
Powierzchnia strychu 22,43 m²
Powierzchnia kotłowni 8,95 m²
Min. wymiary działki 21,45 x 17,9 m

Więcej parametrów

Koszty budowy

278 000 zł

Więcej o kosztach budowy

5 250 zł z VAT 23% (4 268,29 zł netto)

ZAMÓW PROJEKT

NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Sprawdź kredyt na budowę

DOŁĄCZ DO GRUPY BUDUJĄCYCH
BALSAMOWCE KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie

Pokaż lustrzane odbicie

Co możesz zmienić?

Zobacz symbole zastosowane na rzutach

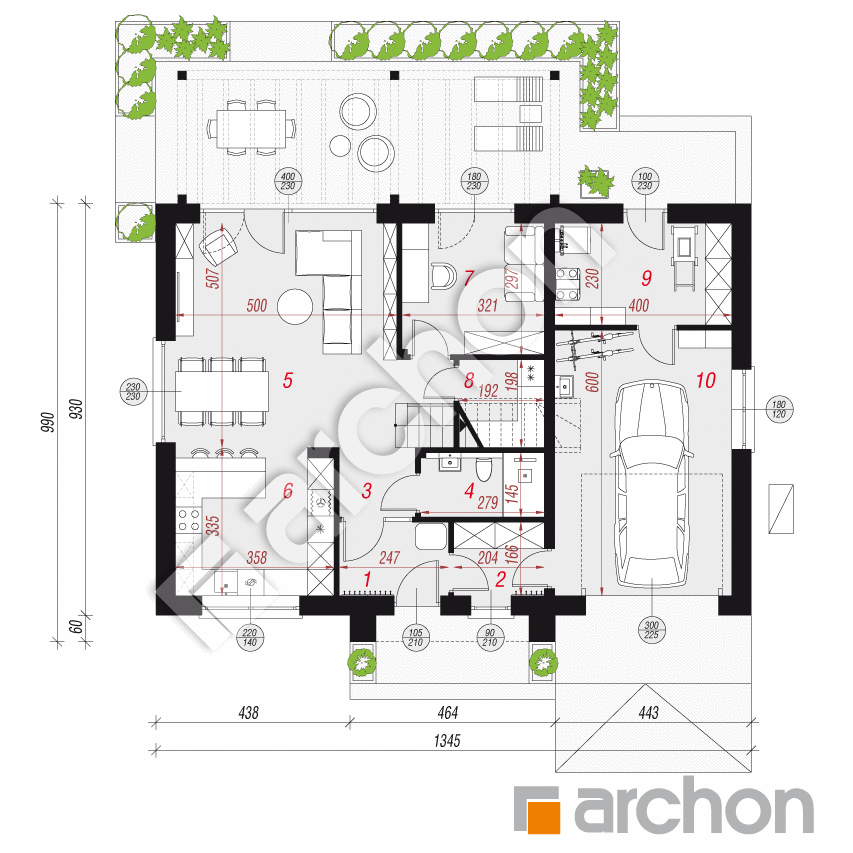

PARTER	95,47	(97,95)
1. Wiatrołap	3,94
2. Garderoba	3,24
3. Hol	2,64
4. Łazienka	3,86
5. Salon + Jadalnia	26,19	(27,11)
6. Kuchnia	11,69
7. Pokój	9,27
8. Spiżarnia	2,30	(3,65)
9. Kotłownia	8,95
10. Garaż	23,39	(23,60)

DOŁĄCZ DO GRUPY BUDUJĄCYCH
BALSAMOWCE KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie

Pokaż lustrzane odbicie

Co możesz zmienić?

Zobacz symbole zastosowane na rzutach

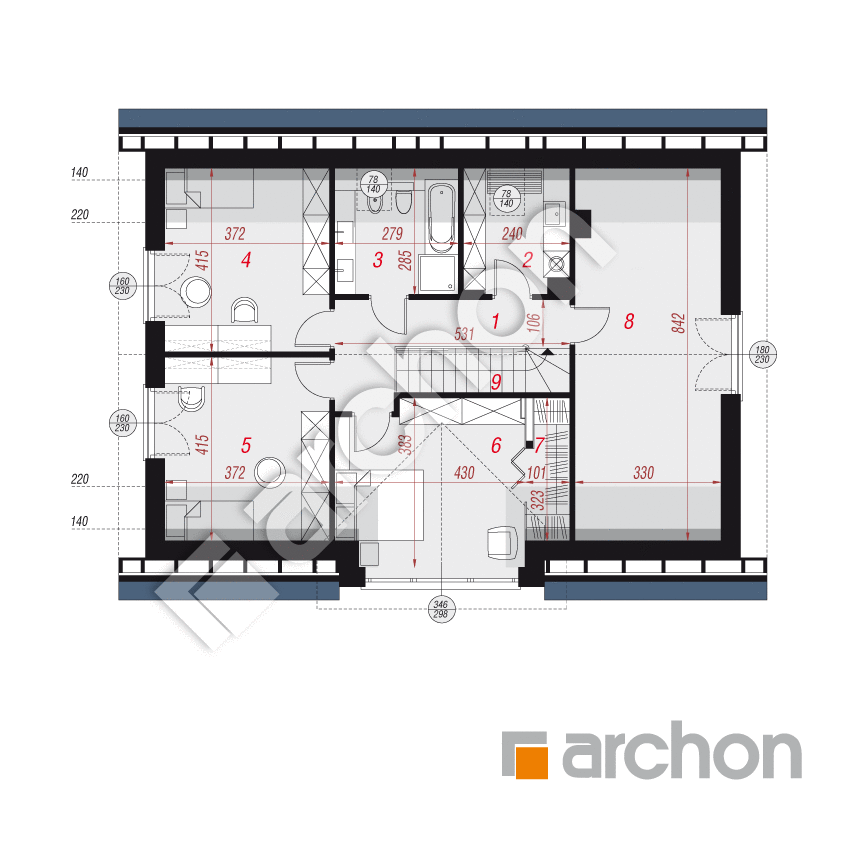

PODDASZE	86,04	(101,65)
1. Hol	7,60
2. Pralnia	4,73	(6,44)
3. Łazienka	5,74	(7,73)
4. Pokój	12,46	(15,12)
5. Pokój	12,46	(15,12)
6. Pokój	14,04	(15,19)
7. Garderoba	2,50	(3,22)
8. Strych ocieplony	22,43	(27,15)
9. Schody	4,08

DOŁĄCZ DO GRUPY BUDUJĄCYCH
BALSAMOWCE KTÓRE KOCHACIE

Dane projektu Domu w balsamowcach 20 (GE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

POMPA CIEPŁA

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków

Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

REKLAMA

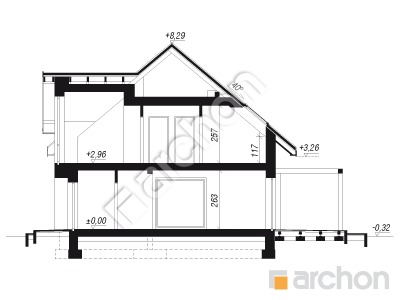

Przekrój

gotowy projekt Dom w balsamowcach 20 (GE) OZE przekroj budynku

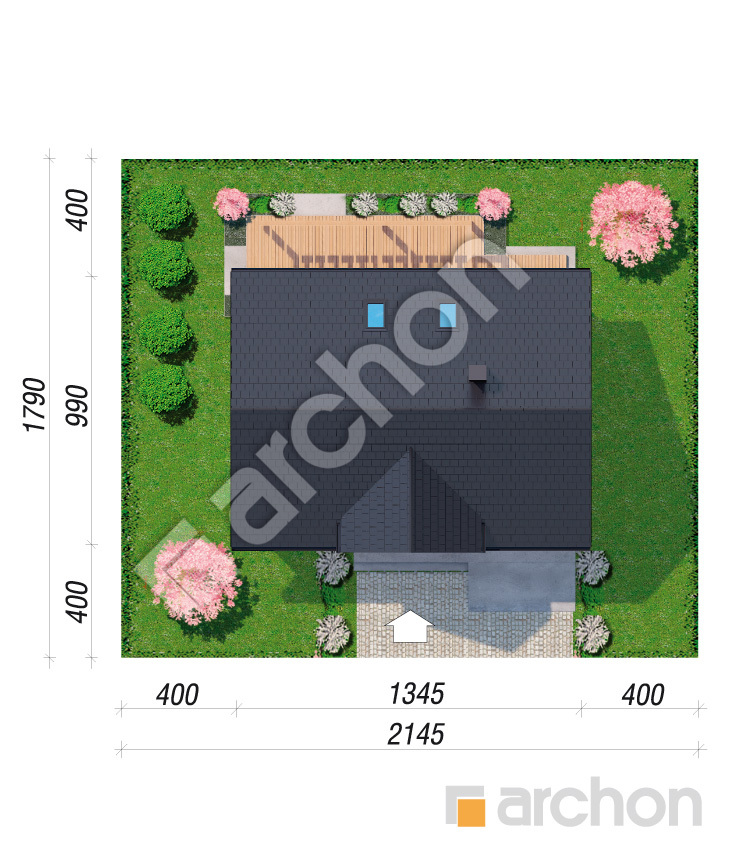

Obrys

gotowy projekt Dom w balsamowcach 20 (GE) OZE sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

Pokaż lustrzane odbicie

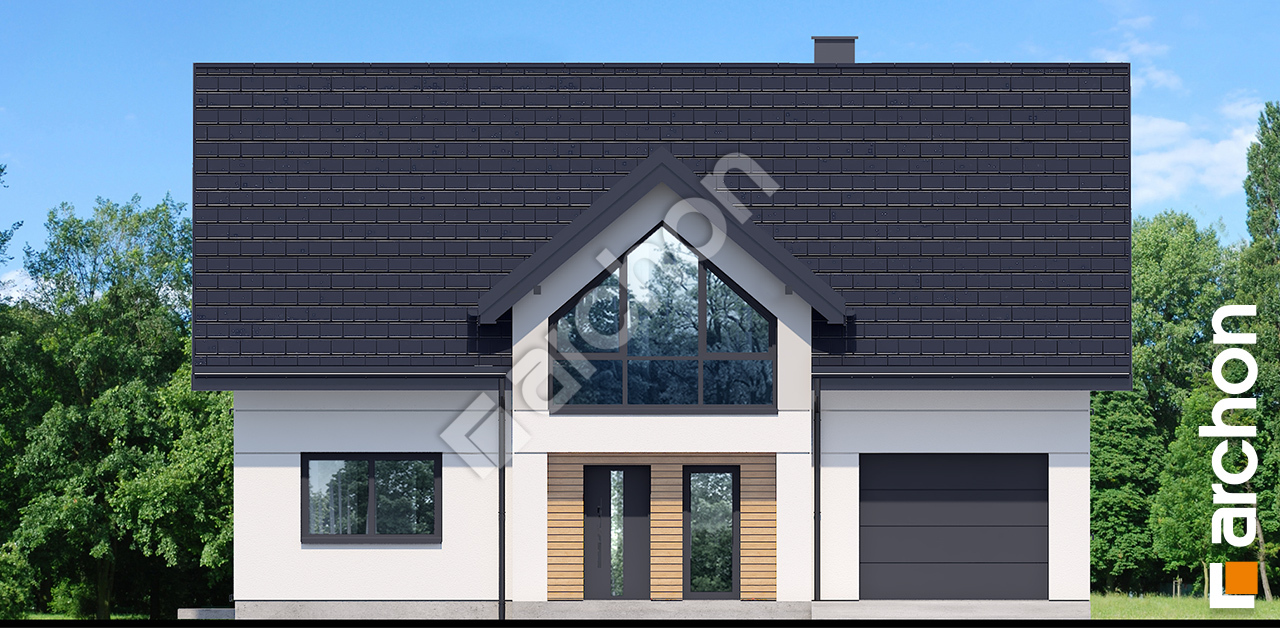

Elewacja frontowa

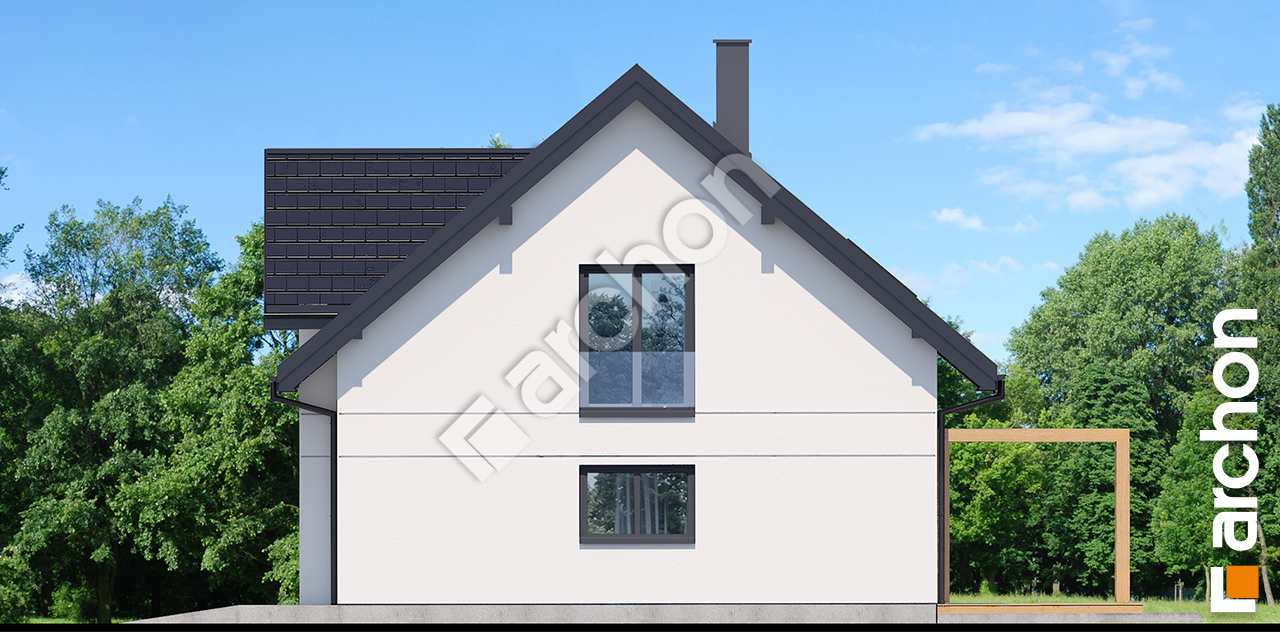

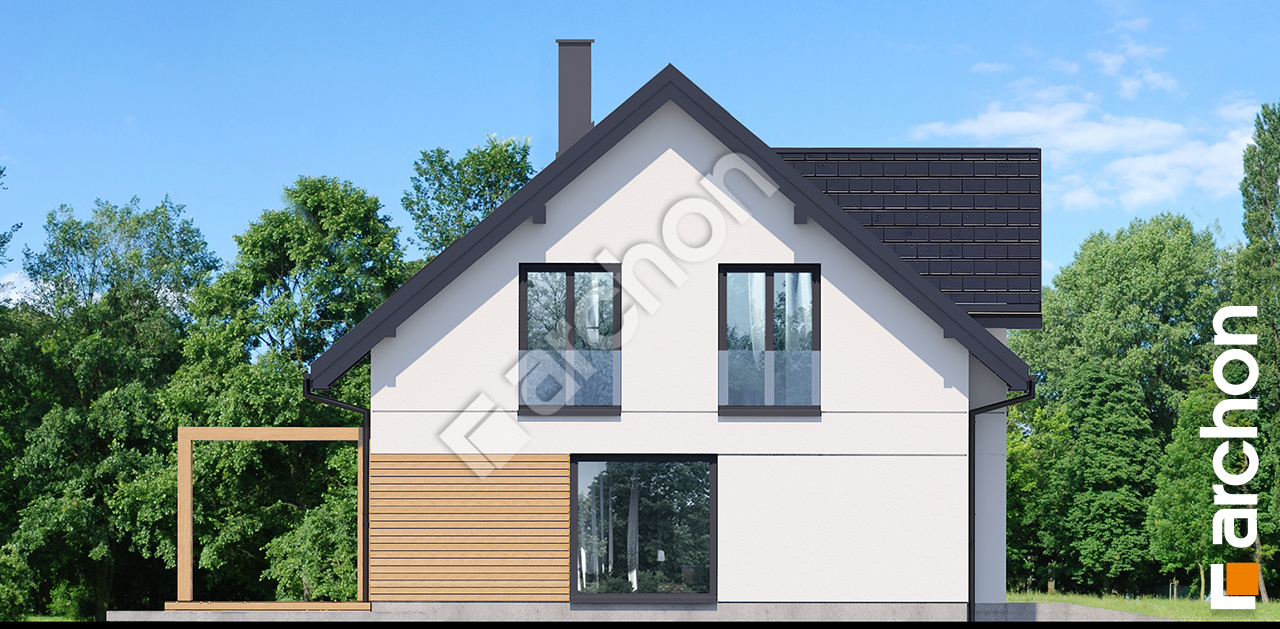

Elewacja boczna

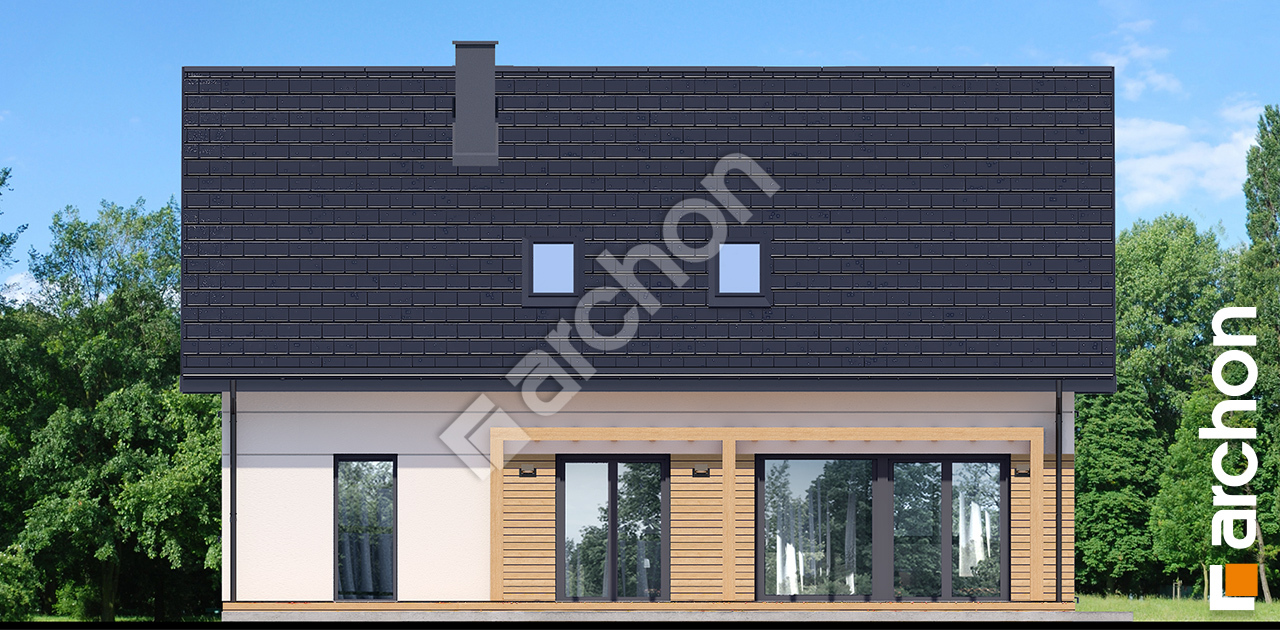

Elewacja ogrodowa

REKLAMA

Projekt domu "Dom w balsamowcach 20 (GE) OZE" to nowoczesny dom jednorodzinny, który łączy współczesny styl z energooszczędnymi rozwiązaniami, zapewniając funkcjonalność i komfort użytkowania. Bryła budynku z poddaszem użytkowym oraz dwuspadowy dach z lukarnami nadają mu elegancki i ponadczasowy charakter. Garaż jednostanowiskowy został w pełni zintegrowany z bryłą budynku, co podkreśla spójną kompozycję architektoniczną. Przestronne wnętrze obejmuje pięć pokoi, w tym dodatkowy pokój na parterze, który można wykorzystać jako gabinet, pokój gościnny lub sypialnię dla seniora. Centralnym punktem domu jest kuchnia z dużym półwyspem, idealnym miejscem do wspólnego przygotowywania posiłków i rodzinnych spotkań, a przylegająca do niej spiżarnia zlokalizowana pod schodami zwiększa komfort przechowywania produktów i akcesoriów kuchennych. Salon zapewnia przestrzeń do relaksu, a kominek wprowadza ciepły i przytulny klimat. Z salonu prowadzi wyjście na taras osłonięty pergolą, który tworzy doskonałą strefę wypoczynkową na świeżym powietrzu. W domu przewidziano dwie łazienki oraz pralnię, co znacząco podnosi funkcjonalność codziennego użytkowania. Projekt obejmuje nowoczesne technologie, takie jak pompa ciepła oraz wentylacja mechaniczna z odzyskiem ciepła (rekuperacja), co przekłada się na wysoką energooszczędność budynku. "Dom w balsamowcach 20 (GE) OZE" to idealny wybór dla rodzin poszukujących nowoczesnego projektu domu, który oferuje przestronne wnętrza, innowacyjne rozwiązania i wyjątkowy komfort użytkowania.
