Projekt domu  Dom w lobo (G2)

Cena z kodem 4 810 zł (3 910,57 netto)
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż

  • Powierzchnia domu 152,55 m²
  • Powierzchnia garażu 35,22 m²
  • Powierzchnia kotłowni 6,78 m²
  • Min. wymiary działki 21,0 x 21,1 m
  • 21,0 x 21,1 m
  • Modyfikacja pergoli tarasowej.

STARA, NIŻSZA CENA z kodem rabatowym MOJDOM250
4 810 zł z VAT 23% (3 910,57 zł netto)
Kod ważny do 22.11.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 060 zł
Najniższa cena z 30 dni przed obniżką 4 710 zł
NOWA CENA już w grudniu 5 310 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 500 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 359 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
107,26 (110,11)
1. Wiatrołap 3,26
2. Hol 11,10 (13,95)
3. Salon + Jadalnia 31,19
4. Kuchnia 11,06
5. Spiżarnia 3,04
6. Kotłownia 6,78
7. Pom. gospodarcze 2,25
8. Łazienka 3,36
9. Garaż 35,22
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
87,29 (110,09)
1. Hol i schody 17,63 (17,63)
2. Pokój 8,26 (11,72)
3. Hol 3,61 (3,61)
4. Garderoba 4,90 (5,78)
5. Pokój 18,56 (25,42)
6. Pralnia 4,17 (6,39)
7. Pokój 12,42 (15,75)
8. Pokój 11,33 (14,67)
9. Łazienka 6,41 (9,12)

Dane projektu Domu w lobo (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Modyfikacja pergoli tarasowej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 110 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: na paliwo stałe + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Salon + Jadalnia (3), Kuchnia (4), Łazienka (8); PODDASZE: Łazienka (9)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

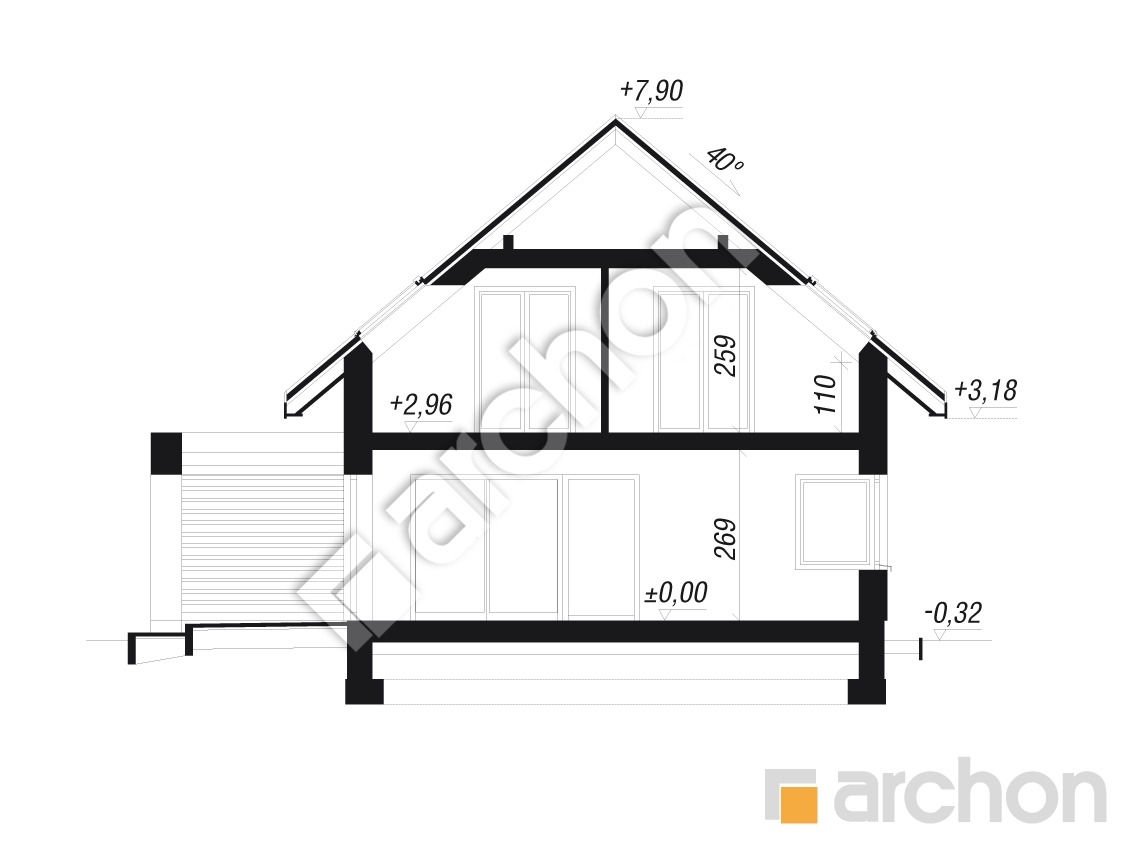

Przekrój

gotowy projekt Dom w lobo (G2) przekroj budynku

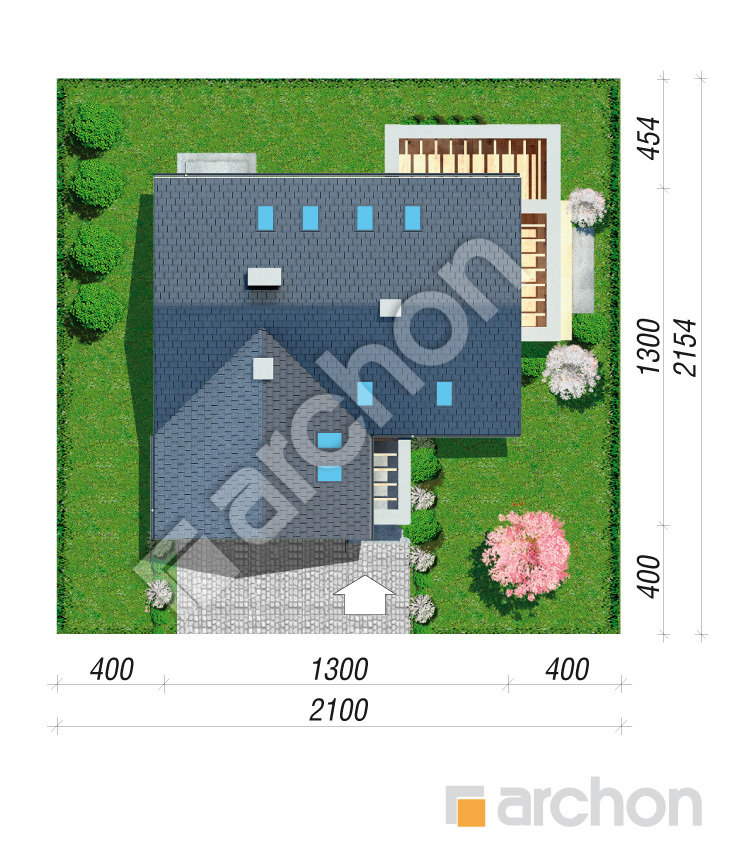

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

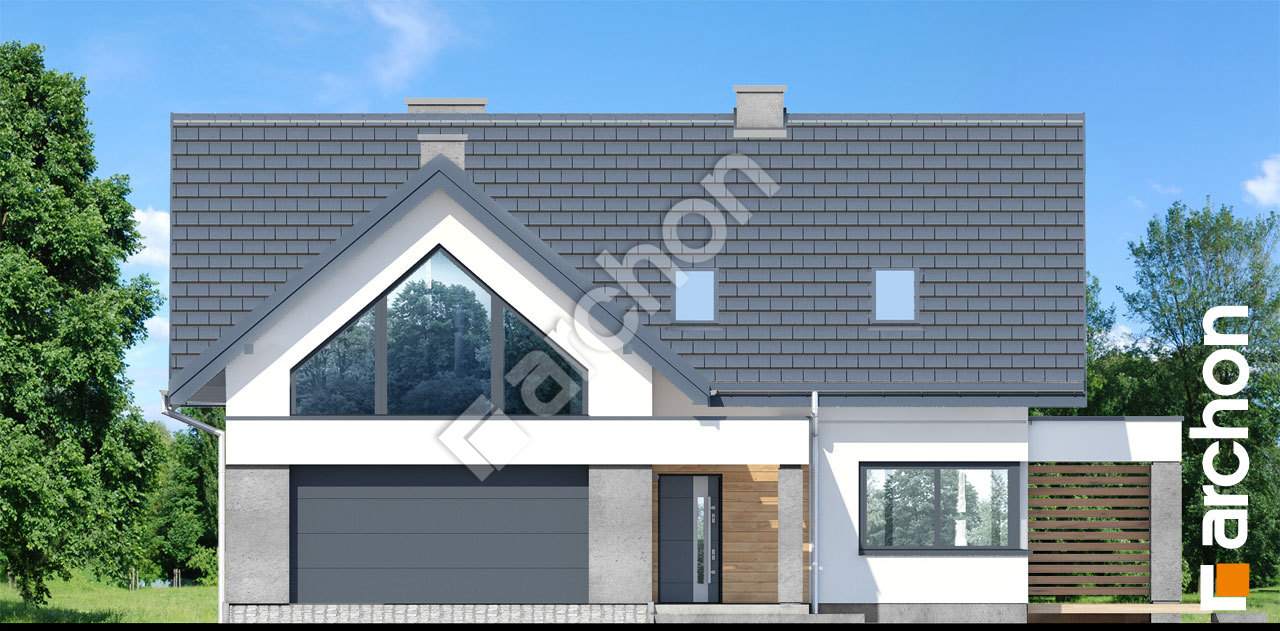

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w lobo g2 4a04fd5414f490e7807c0d49ec726ce0  264 Elewacja frontowa

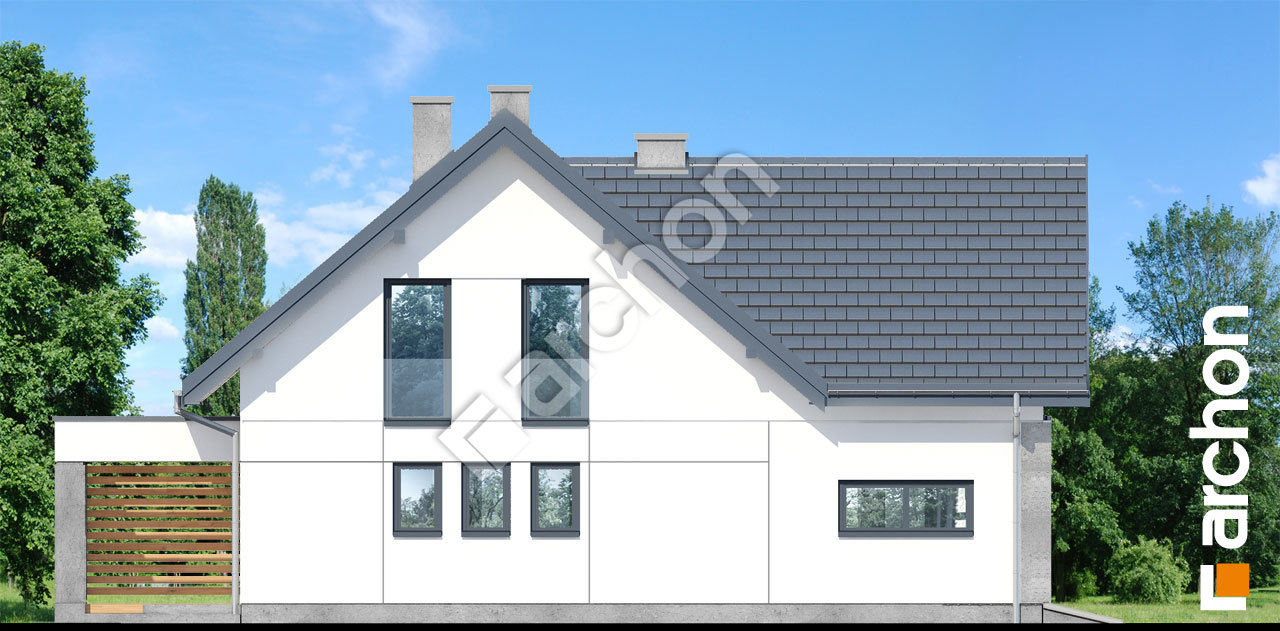

Elewacja boczna projekt dom w lobo g2 ddf5c0f9df325cc727303084f9a874ad  265 Elewacja boczna

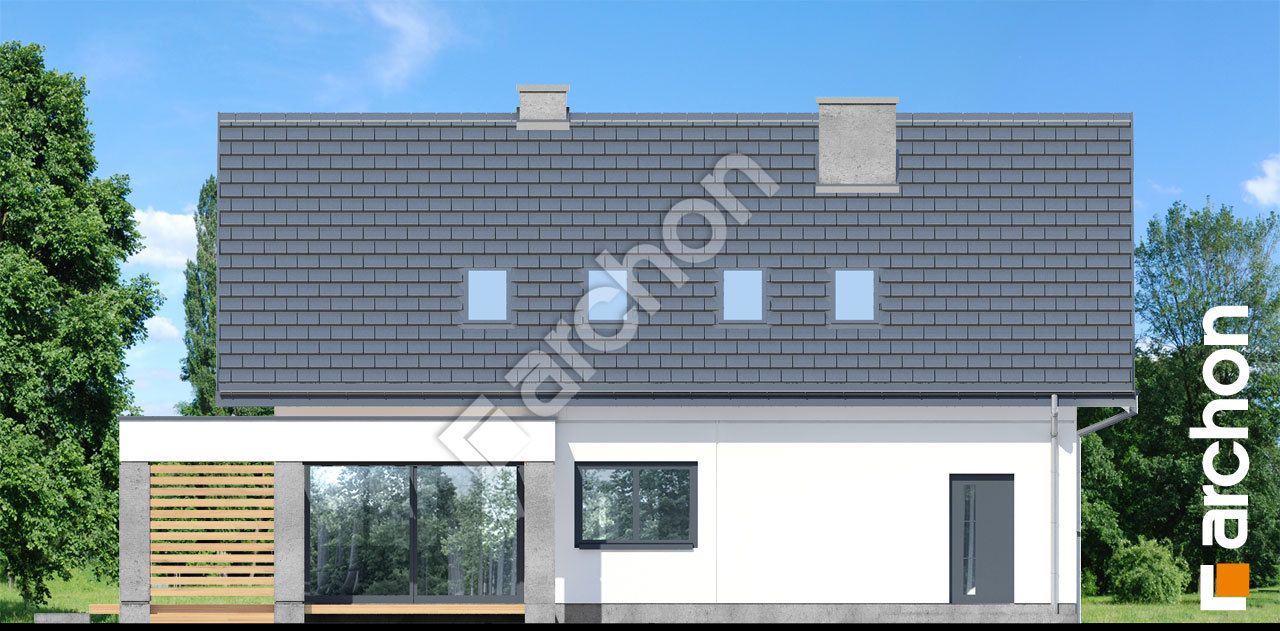

Elewacja boczna projekt dom w lobo g2 7609686df49fc525845b5261ce2e8b3e  266 Elewacja boczna

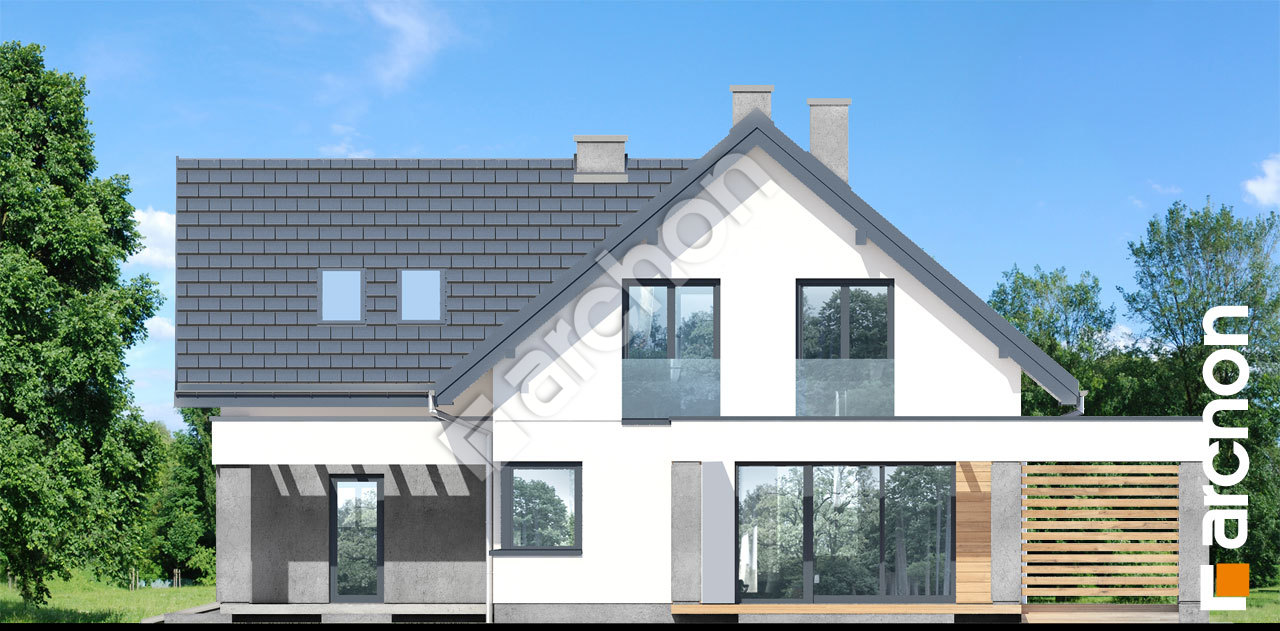

Elewacja ogrodowa projekt dom w lobo g2 28ade9cbebcfb9103cf76a98babd4279  267 Elewacja ogrodowa

Interesujący projekt domu o nowoczesnym wyglądzie bryły i bogatym programie funkcjonalnym. Uwagę zwraca ciekawie zaprojektowana elewacja frontowa, z wyraźnie wysuniętym garażem i efektownym przeszkleniem jego ściany szczytowej. Wejście główne zaakcentowano drewnianą okładziną, która pięknie komponuje się z jasnym tynkiem i zastosowanym na wybranych fragmentach elewacji betonem architektonicznym. Dopełnieniem nowoczesnej stylizacji domu jest płaska dachówka w antracytowym kolorze. Wnętrze domu to funkcjonalna przestrzeń, zaprojektowana z myślą o maksymalnym komforcie wszystkich domowników. W centralnym miejscu otwartej strefy dziennej usytuowano kominek, który wizualnie podkreśla odrębność poszczególnych funkcji parteru. Przestronny salon, z narożnym oknem, mieści dwie wygodne sofy. Wyjątkowo atrakcyjnie prezentuje się jadalnia, dzięki panoramicznym przeszkleniom jest wspaniale doświetlona naturalnym światłem, a szeroki widok na ogród uprzyjemni rodzinne posiłki. Narożny taras został przesłonięty nowoczesną pergolą, można na nim urządzić letnią jadalnię, przewidziano również miejsce na strefę wypoczynkową z zestawem mebli ogrodowych. Jasna, duża kuchnia posiada optymalny układ funkcji, możliwość wysokiej zabudowy, która podkreśli jej nowoczesny charakter oraz półwysep z dodatkowym miejscem do spożywania posiłków. Przy kuchni zaprojektowano spiżarnię, zwiększa ona funkcjonalność kuchni, oferując wygodną powierzchnię do przechowywania produktów i zapasów spożywczych. W pobliżu schodów prowadzących na poddasze przewidziano obszerny hol z miejscem na pojemne szafy w ściennej zabudowie. W tej części parteru zaprojektowano także jasną łazienkę z prysznicem, obok pomieszczenie gospodarcze, z którego dostępna jest kotłownia na paliwo stałe. Z wiatrołapu można przejść do dwustanowiskowego garażu. Jednobiegowe schody zapewniają wygodną komunikację pomiędzy strefą dzienną i nocną, jednocześnie stanowią atrakcyjny element aranżacji wnętrza. Zaprojektowane na poddaszu cztery pokoje są doskonale doświetlone światłem dziennym, dzięki zastosowanym w projekcie domu portfenetrom. Przestronna sypialnia rodziców posiada prywatną garderobę, dzięki panoramicznemu przeszkleniu prezentuje się wyjątkowo atrakcyjnie. W sypialni tej można także zaaranżować wygodną strefę do pracy z obszernymi biurkami. Usytuowana w pobliżu schodów duża łazienka, z pełnym programem użytkowym, zapewni mieszkańcom maksimum komfortu. Na poddaszu mieści się także jasna pralnia, z miejscem do suszenia ubrań. Wyjątkowy „Dom w lobo (G2)” powiększa kolekcje: projekty domów jednorodzinnych, projekty domów z poddaszem użytkowym, projekty domów nowoczesnych, a także projekty domów z garażem dwustanowiskowym.
