Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektuPakiet OZE - Energooszczędne rozwiązania
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Poznaj ZALETY PROJEKTÓW DOMÓW ARCHON+
Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy.
Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera.
To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
DOŁĄCZ DO GRUPY BUDUJĄCYCH MALINóWKI KTÓRE KOCHACIE
Dane projektu Domu w malinówkach 18 (E) OZE
Powierzchnie i wymiary
Powierzchnia netto domu bez kotłowni
91,29 m²
Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%, - pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%, - poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia kotłowni
2,97 m²
Powierzchnia użytkowa
94,26 m²
Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.
Powierzchnia zabudowy
69,85 m²
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
Powierzchnia podłóg
103,0 m²
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita
139,7 m²
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Kubatura
456,42 m³
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Powierzchnia dachu
129,2 m²
Wysokość budynku
8,22 m
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

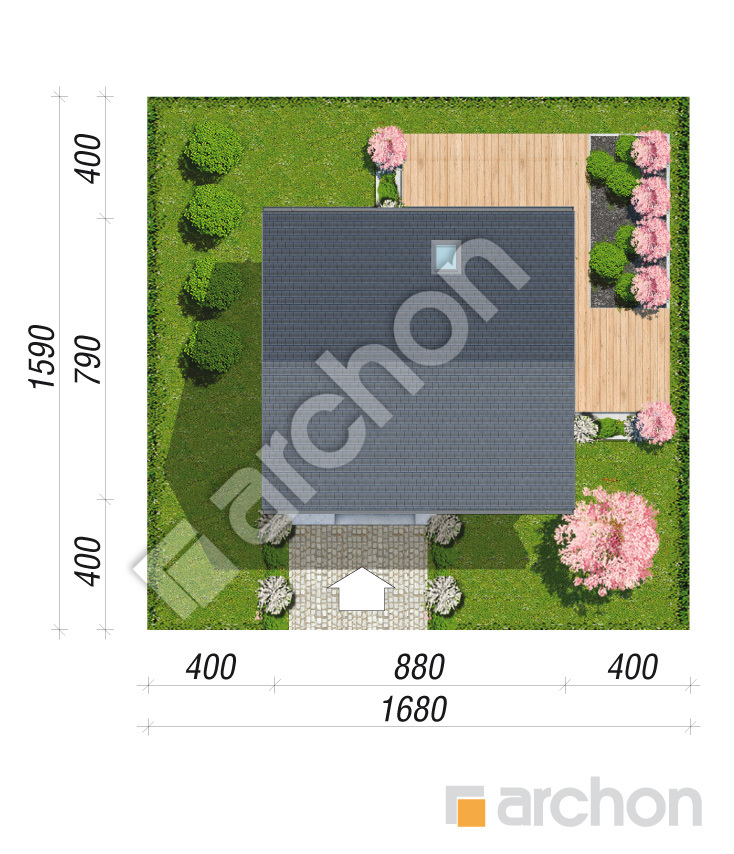

Minimalne wymiary działki
16,8 x 15,9 m
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej. Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
kocioł: pompa ciepła Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)
Energooszczędność
Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynkówwięcej >>
EUco+w
10,78 [kWh/(m²*rok)]
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP (pompa ciepła)
56,82 [kWh/(m²*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Termoizolacyjność
Uściany
0,118 W/(m²*K)
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych
Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu
0,122 W/(m²*K)
Udachu to współczynnik przenikania ciepła dla dachu
Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
Uokien
< 0,9 W/(m²*K)
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych
Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne
czytaj więcej

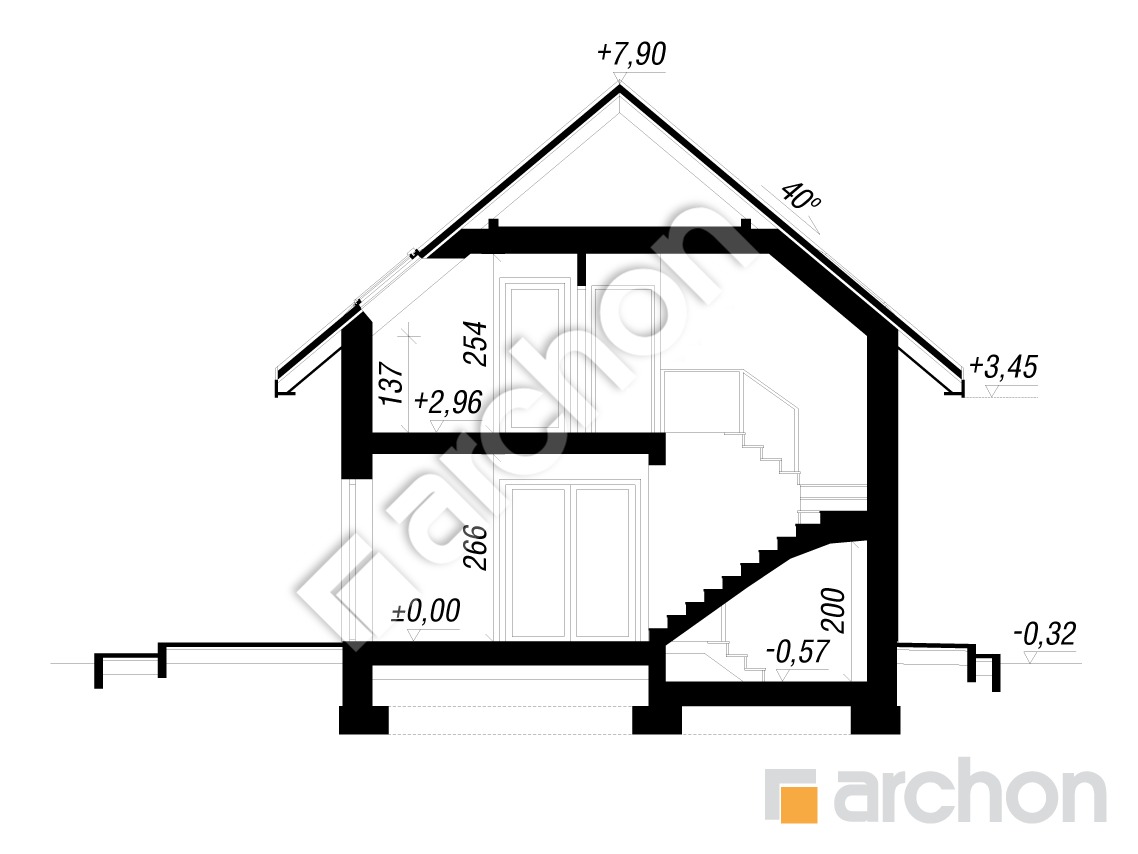

Przekrój
Obrys
Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

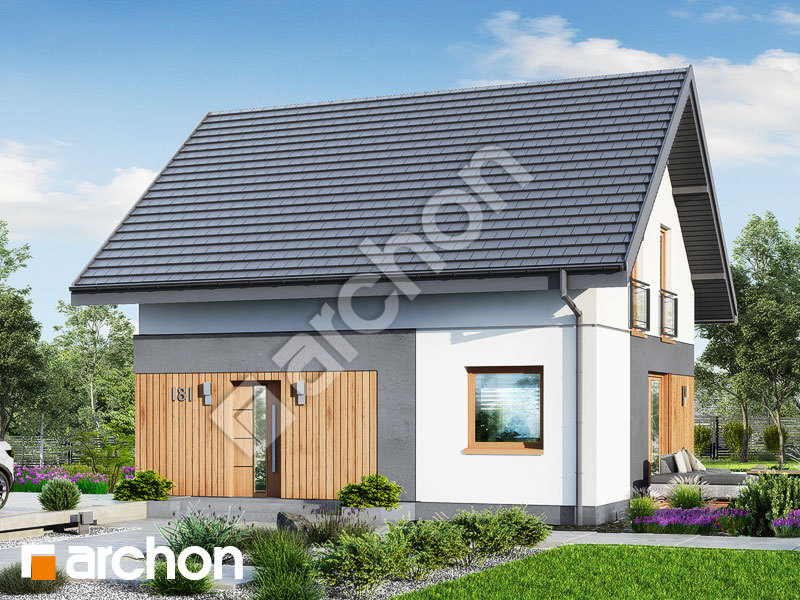

Uroczy projekt domu z użytkowym poddaszem o prostej i zwartej formie bryły, zwieńczonej dwuspadowym dachem w kolorze antracytu. To propozycja należąca do kategorii: projekty domów do 70 m2 powierzchni zabudowy. Modna kompozycja kolorów na elewacji to wyraz nowoczesnego designu, łączącego biało-szare tynki z akcentami drewnianej okładziny. Boczne portfenetry wraz z szerokimi przeszkleniami na parterze pięknie doświetlą wnętrze domu, dodając tym samym wizualnej przestronności pomieszczeniom. Energooszczędne rozwiązania w projekcie to wentylacja mechaniczna w standardzie oraz pompa ciepła jako źródło ogrzewania. W wiatrołapie domownicy mogą zamontować pojemne szafy na okrycia wierzchnie. Dzienna część to salon płynnie połączony z jadalnią oraz ustawna kuchnia, do której przylega spiżarnia. Przestrzeń dzienna posiada dwa wyjścia na narożny taras, gdzie można rozłożyć zestaw ogrodowy do relaksu oraz zaaranżować kącik kawowy lub letnią jadalnię. Gabinet zlokalizowany na parterze posiada wystarczającą ilość miejsca na biurko, szafę oraz sofę. Łazienka z nowoczesnym prysznicem dopełnia program użytkowy parteru. Na poddaszu zaprojektowano nocną strefę domu, w której znajdują się trzy wygodne sypialnie oraz łazienka z wanną i prysznicem. Projekt „Dom w malinówkach 18 (E) OZE” wzbogaca kolekcję: projekty domów nowoczesnych, projekty domów z gabinetem na parterze, projekty domów z wentylacją mechaniczną, projekty domów bez garażu, projekty domów małych.
