Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektuPakiet OZE - Energooszczędne rozwiązania
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Poznaj ZALETY PROJEKTÓW DOMÓW ARCHON+
Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy.
Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera.
To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
DOŁĄCZ DO GRUPY BUDUJĄCYCH ORLICZKI KTÓRE KOCHACIE
Dane projektu Domu w orliczkach 6 (E) OZE
Powierzchnie i wymiary
Powierzchnia netto domu bez kotłowni
128,03 m²
Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%, - pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%, - poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia kotłowni
3,51 m²
Powierzchnia użytkowa
131,54 m²
Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.
Powierzchnia zabudowy
105,72 m²
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
Powierzchnia podłóg
142,65 m²
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita
200,36 m²
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Kubatura
709,7 m³
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Powierzchnia dachu
186,1 m²
Wysokość budynku
8,44 m
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

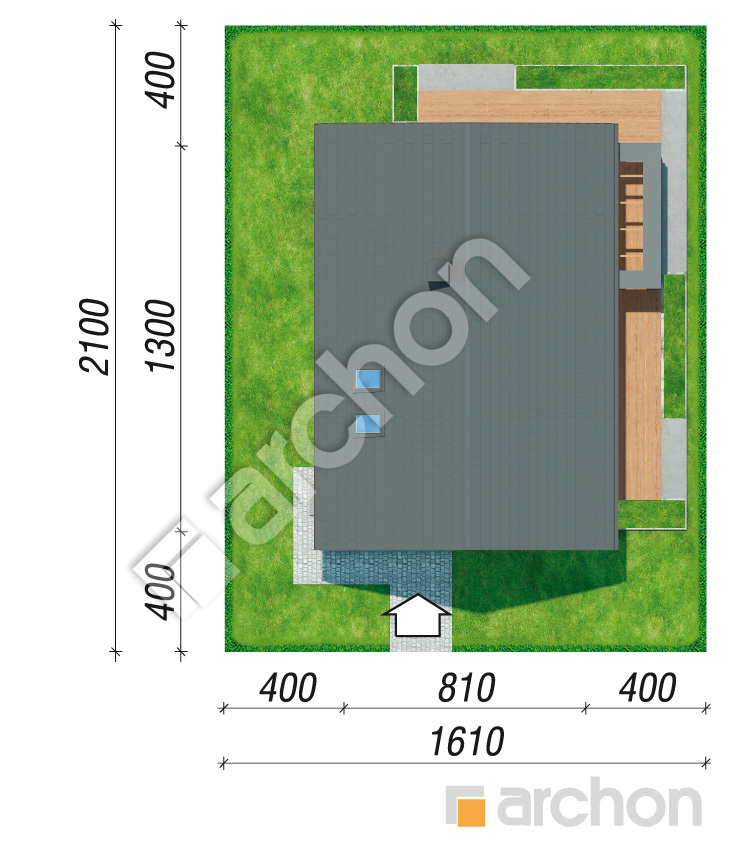

Minimalne wymiary działki
16,1 x 21,0 m
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Minimalne wymiary po adaptacji
15,1 x 21,0 m
Likwidacja okna w ścianie bocznej i okien połaciowych.
Minimalne wymiary po adaptacji dla działki do 16 m
13,6 x 21,0 m
Likwidacja okna w ścianie bocznej i okien połaciowych. Skrócenie okapów.
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej. Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
kocioł: pompa ciepła Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)
Energooszczędność
Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynkówwięcej >>
EUco+w
10,84 [kWh/(m²*rok)]
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP (pompa ciepła)
51,42 [kWh/(m²*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Termoizolacyjność
Uściany
0,118 W/(m²*K)
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych
Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu
0,121 W/(m²*K)
Udachu to współczynnik przenikania ciepła dla dachu
Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
Uokien
< 0,9 W/(m²*K)
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych
Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne
czytaj więcej

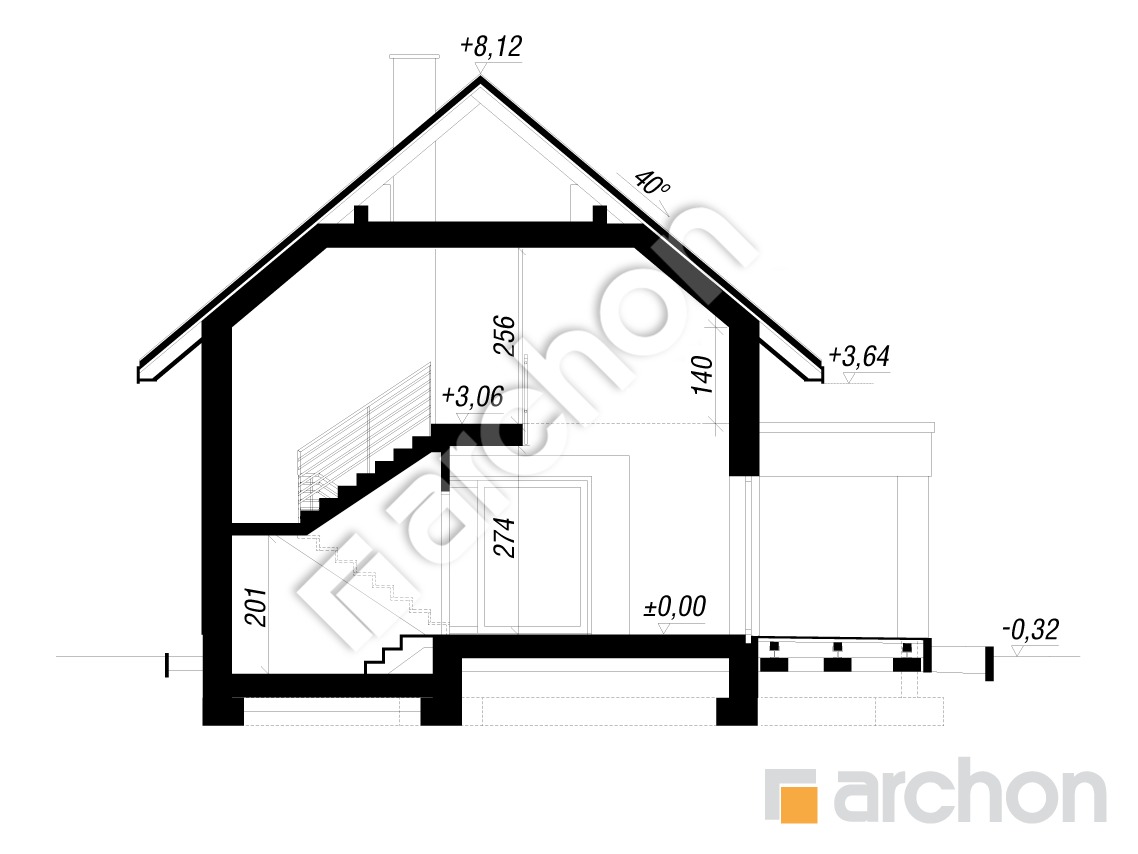

Przekrój
Obrys
Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.
Ciekawy projekt domu z pompą ciepła jako źródło ogrzewania oraz wentylacją mechaniczną w standardzie, odpowiedni do realizacji na wąskich działkach. Nowoczesna kompozycja wykończenia elewacji bazuje na harmonijnym połączeniu jasnych i grafitowych tynków z drewnianą okładziną. Budynek wieńczy nieskomplikowany w realizacji dach dwuspadowy, który pokrywa płaska dachówka. Zaprojektowane na ścianie szczytowej wejście główne zostało w praktyczny sposób osłonięte przed niekorzystnymi warunkami pogodowymi. Od strony ogrodu zaprojektowany został atrakcyjny taras, nad którym nowoczesna pergola pełni funkcję częściowej przesłony. W funkcjonalnym wnętrzu czeka na mieszkańców wygodna strefa dzienna, a w niej salon z narożną sofą i przeszkleniem przesuwnym, otwierającym szeroki widok na ogród oraz jadalnia z dużym stołem rodzinnym. Strop nad jadalnią otwarto do połaci dachowej, wprowadzając do wnętrza efektowny, nowoczesny design. Kuchnia w programie użytkowym posiada wyspę z siedziskami i pojemną zabudowę wpisaną w kształt litery „L”, a zlokalizowana pod schodami spiżarnia podnosi jej funkcjonalność. Z korytarza dostępna jest kotłownia oraz toaleta. Poddasze mieści nocną strefę domu, gdzie zaplanowano dwa komfortowe pokoje dla dzieci, ustawną sypialnię z prywatną garderobą oraz łazienkę z wanną i prysznicem, a także pralnię. Projekt „Dom w orliczkach 6 (E) OZE” należy do kategorii: projekty domów nowoczesnych, projekty domów z użytkowym poddaszem, projekty domów bez garażu, projekty domów z wentylacją mechaniczną, projekty domów z pompą ciepła.
