Projekt domu  Dom w trzmielinie

Cena z kodem 4 440 zł (3 609,76 netto)
gotowy projekt Dom w trzmielinie widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 3 łazienki, jadalnia, 1 kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 150,62 m²
  • Powierzchnia garażu 22,73 m²
  • Powierzchnia kotłowni 4,10 m²
  • Min. wymiary działki 23,19 x 21,32 m
  • 21,6 x 21,32 m
  • Likwidacja wykusza w jadalni

Cena z kodem rabatowym 350ARCHON
4 440 zł z VAT 23% (3 609,76 zł netto)
Kod ważny do 05.11.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 4 790 zł
Najniższa cena z 30 dni przed obniżką 4 440 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Ekologiczne pudełko
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 329 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
105,34 (107,59)
1. Wiatrołap 4,45
2. Salon 32,95
3. Jadalnia 8,33
4. Kuchnia 11,83
5. Hol 5,17 (7,42)
6. Łazienka 2,96
7. Pralnia 2,95
8. Pokój 9,87
9. Kotłownia 4,10
10. Garaż 22,73
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
72,11 (99,68)
1. Schody 6,16 (6,16)
2. Pokój 8,08 (12,76)
3. Pokój 14,91 (19,25)
4. Łazienka 3,28 (4,29)
5. Garderoba 2,15 (5,29)
6. Hol 4,29 (4,29)
7. Łazienka 4,78 (8,39)
8. Pokój 13,40 (19,54)
9. Pokój 12,13 (13,87)
10. Garderoba 2,93 (5,84)

Dane projektu Domu w trzmielinie

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza w jadalni

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 105 cm
dach: czterospadowy, nachylenie 45 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Galerie zdjęć z realizacji (3)

Przekrój

gotowy projekt Dom w trzmielinie przekroj budynku

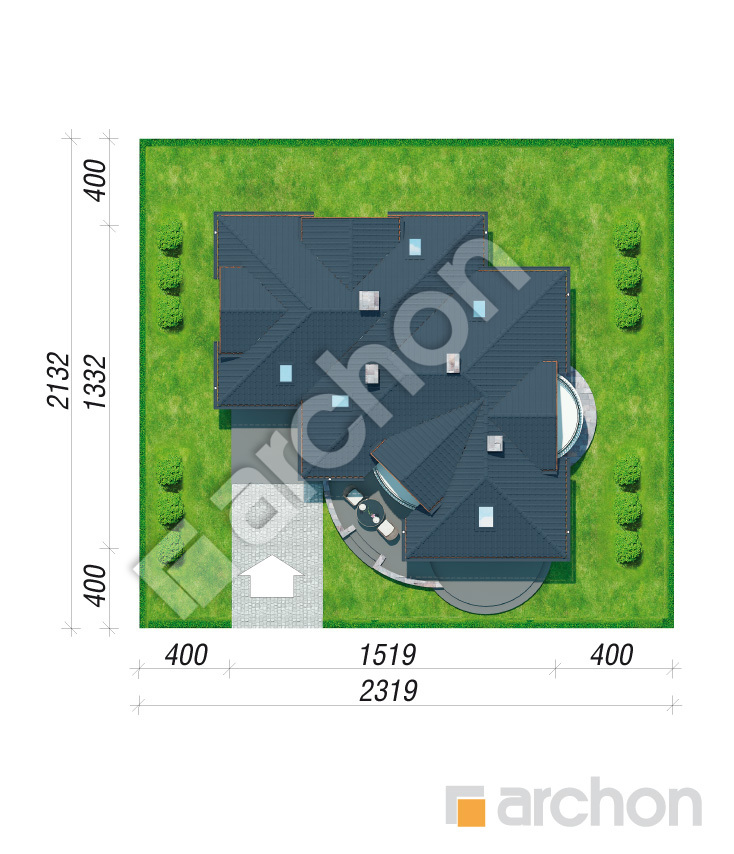

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

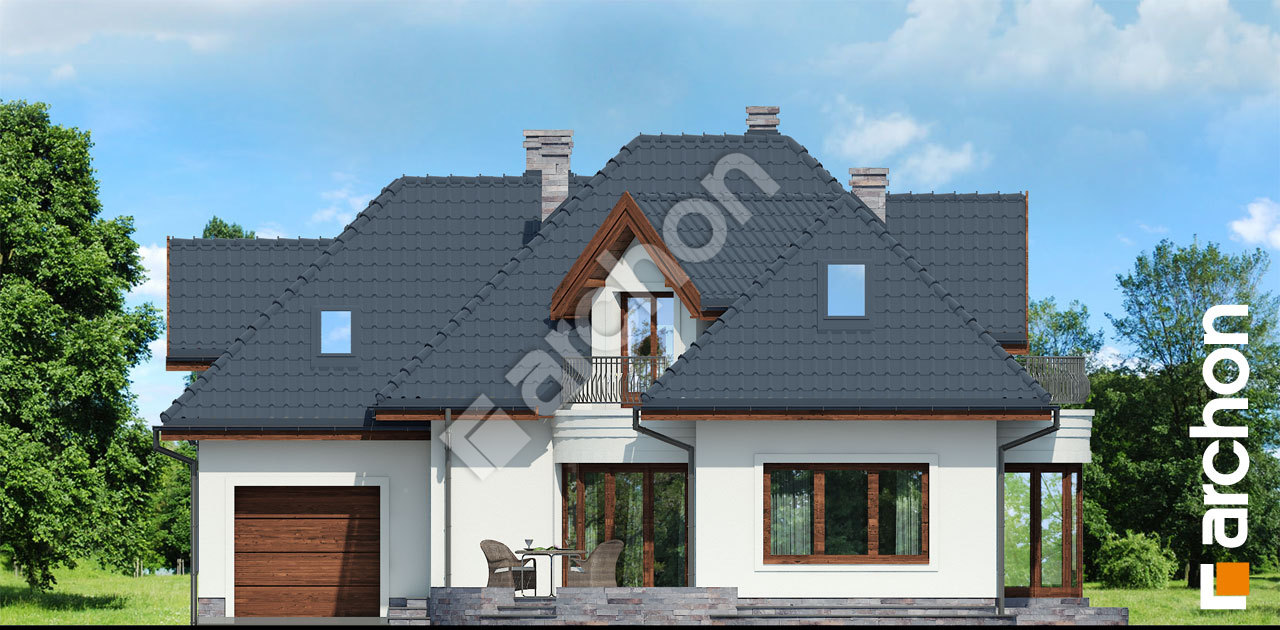

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w trzmielinie ver 2 740940a97bab36ff848ef802c17068ca  264 Elewacja frontowa

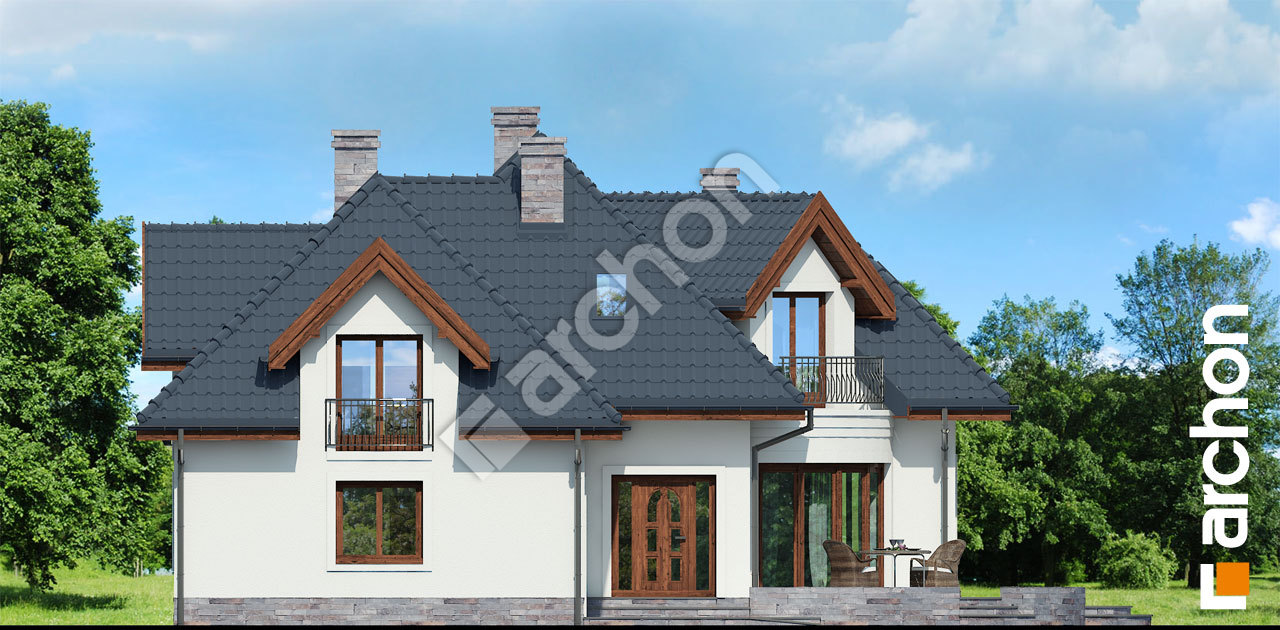

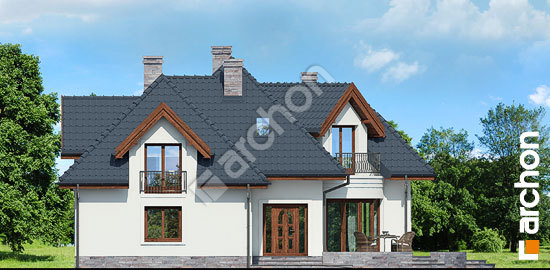

Elewacja boczna projekt dom w trzmielinie ver 2 4b2dddabe8fdab8457f1a1031f3890fe  265 Elewacja boczna

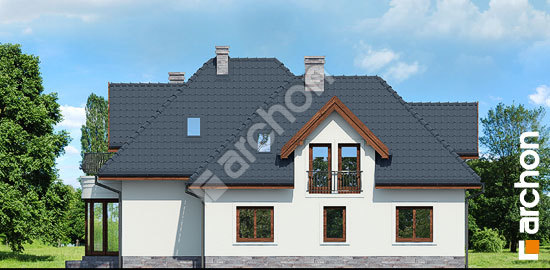

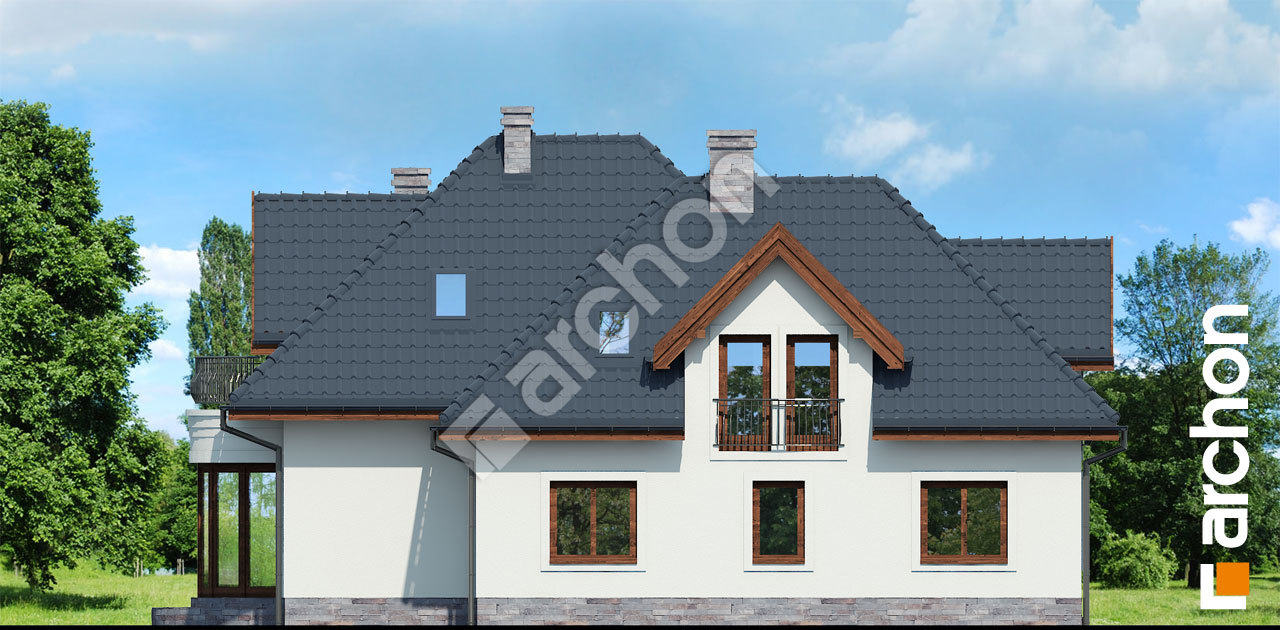

Elewacja boczna projekt dom w trzmielinie ver 2 86b0b84396efb54514c17c99374e85f4  266 Elewacja boczna

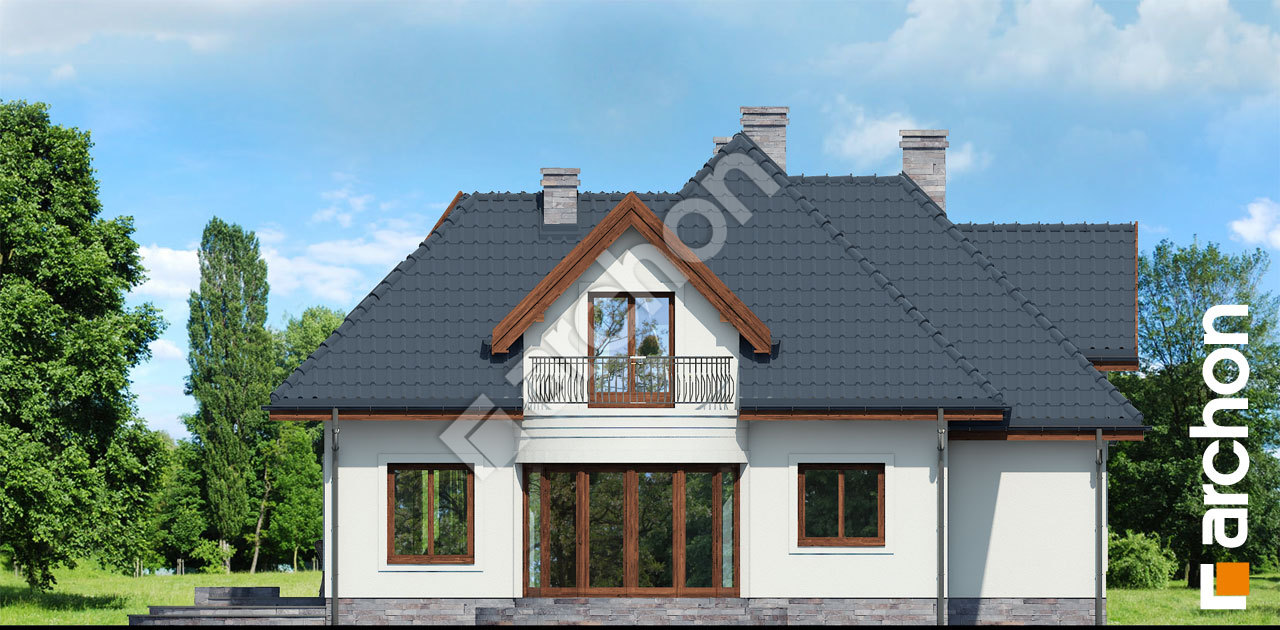

Elewacja ogrodowa projekt dom w trzmielinie ver 2 b0402d75b1f8bc84c332839dd7f975fb  267 Elewacja ogrodowa

Efektowny projekt domu, który został zaplanowany w formie małej rezydencji, dysponujący funkcjonalnym i dającym wiele możliwości aranżacji układem pomieszczeń. Rozbudowana bryła domu została przykryta wielospadowym dachem z jaskółkami, a na jej atrakcyjność znaczący wpływ mają ciekawe, półokrągłe przeszklenia. Klasyczny styl wykończenia podkreśla klinkierowa podmurówka oraz opaski wokół drewnianej stolarki. Lokalizacja salonu oraz tarasu sprawia, że projekt ten idealnie wpisuje się w działki z wjazdem od południa. Liczne przeszklenia naturalnie doświetlają wnętrze oraz płynnie łączą je z otaczającym dom ogrodem.
Centrum życia rodzinnego stanowi reprezentacyjna i przestronna strefa dzienna. W obszernym salonie znajduje się miejsce na kącik wypoczynkowy przed TV oraz sofy umożliwiające relaks przy kawie w blasku kominka. W okrągłym, przeszklonym wykuszu umieszczono jadalnię z dużym stołem rodzinnym, gdzie w trakcie posiłków domownicy mogą cieszyć się wspaniałym widokiem na zieleń ogrodu. Otwarta kuchnia posiada możliwość zastosowania wysokiej zabudowy, prezentującej się bardzo efektownie w nowoczesnych wnętrzach. Jej atutem jest funkcjonalny aneks śniadaniowy, płynnie łączący się z jadalnią. Dodatkowy pokój sprawdzi się jako gabinet lub sypialnia gościnna, dzięki umieszczonej w pobliżu łazience z prysznicem. Na część gospodarczą składa się pralnia, garaż z jednym miejscem postojowym oraz kotłownia.
Komfortowa strefa nocna została zaprojektowana na poddaszu domu. Mieszczą się tutaj cztery ustawne pokoje z balkonami oraz łazienka z narożną wanną. Sypialnia rodziców została zaplanowana w formie apartamentu - dysponuje własną łazienką i garderobą. Pozostałe pokoje posiadają przestrzeń pod pojemne szafy ścienne, a w jednym z nich wydzielono osobną garderobę. Ten wyjątkowy projekt domu należy do kategorii: projekty domów z wejściem od południa, z poddaszem użytkowym oraz z dodatkowym gabinetem na parterze.
