Projekt domu  Dom w tunbergiach (R2)

Cena z kodem 6 130 zł (4 983,74 netto)
gotowy projekt Dom w tunbergiach (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 4 łazienki, spiżarka, kominek

  • Powierzchnia domu 170,32 m²
  • Min. wymiary działki 19,72 x 18,0 m

STARA, NIŻSZA CENA z kodem rabatowym MOJDOM250
6 130 zł z VAT 23% (4 983,74 zł netto)
Kod ważny do 22.11.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 6 380 zł
Najniższa cena z 30 dni przed obniżką 6 030 zł
NOWA CENA już w grudniu 6 720 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 590 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 489 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

PARTER
82,16 (86,68)
1. Wiatrołap 3,51
2. Przedpokój 2,34
3. Łazienka 2,50
4. Spiżarnia 1,41 (3,67)
5. Salon z aneksem kuchennym 24,11
6. Pokój 7,21
7. Wiatrołap 3,51
8. Przedpokój 2,34
9. Łazienka 2,50
10. Spiżarnia 1,41 (3,67)
11. Salon z aneksem kuchennym 24,11
12. Pokój 7,21
Pokaż powierzchnie pomieszczeń na rzucie
PODDASZE
88,16
1. Schody 4,53
2. Korytarz 4,58
3. Pokój 8,31
4. Pokój 8,86
5. Łazienka 4,10
6. Pokój 13,70
7. Schody 4,53
8. Korytarz 4,58
9. Pokój 8,31
10. Pokój 8,86
11. Łazienka 4,10
12. Pokój 13,70

Dane projektu Domu w tunbergiach (R2)

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 235 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Przedpokój (2), Łazienka (3), Salon z aneksem kuchennym (5), Pokój (6), Wiatrołap (7), Przedpokój (8), Łazienka (9), Salon z aneksem kuchennym (11), Pokój (12); PODDASZE: Łazienka (5), Łazienka (11)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

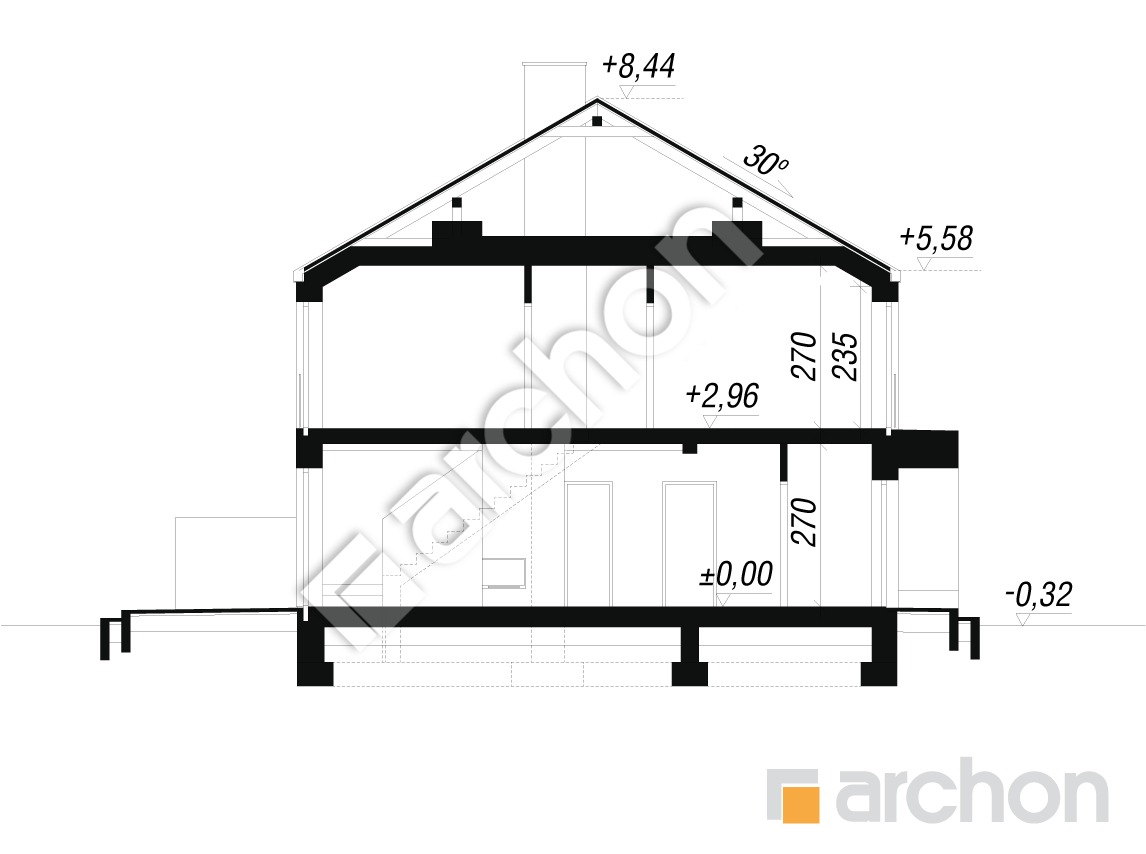

Przekrój

gotowy projekt Dom w tunbergiach (R2) przekroj budynku

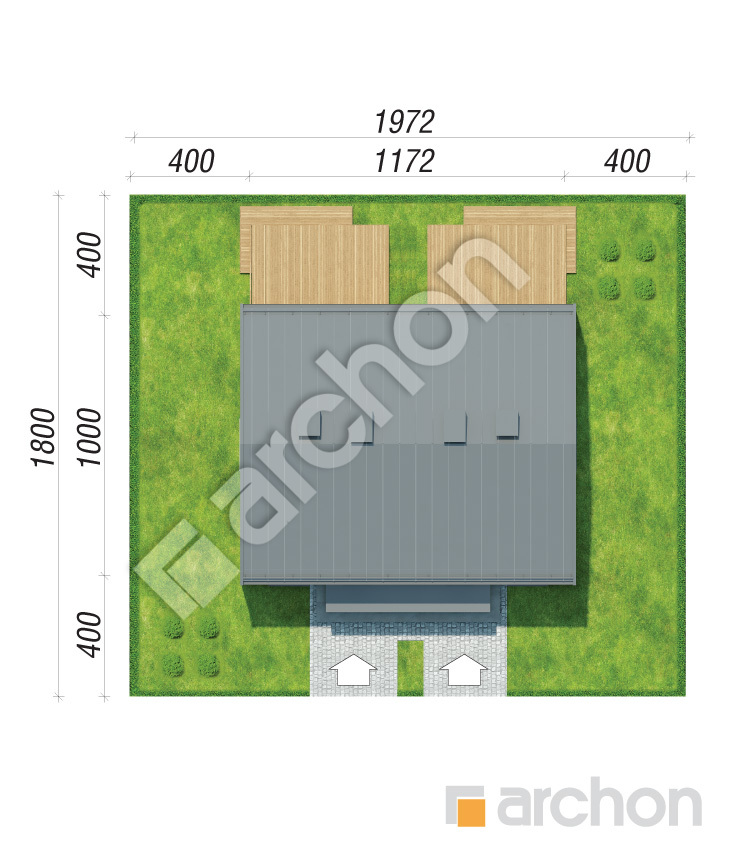

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

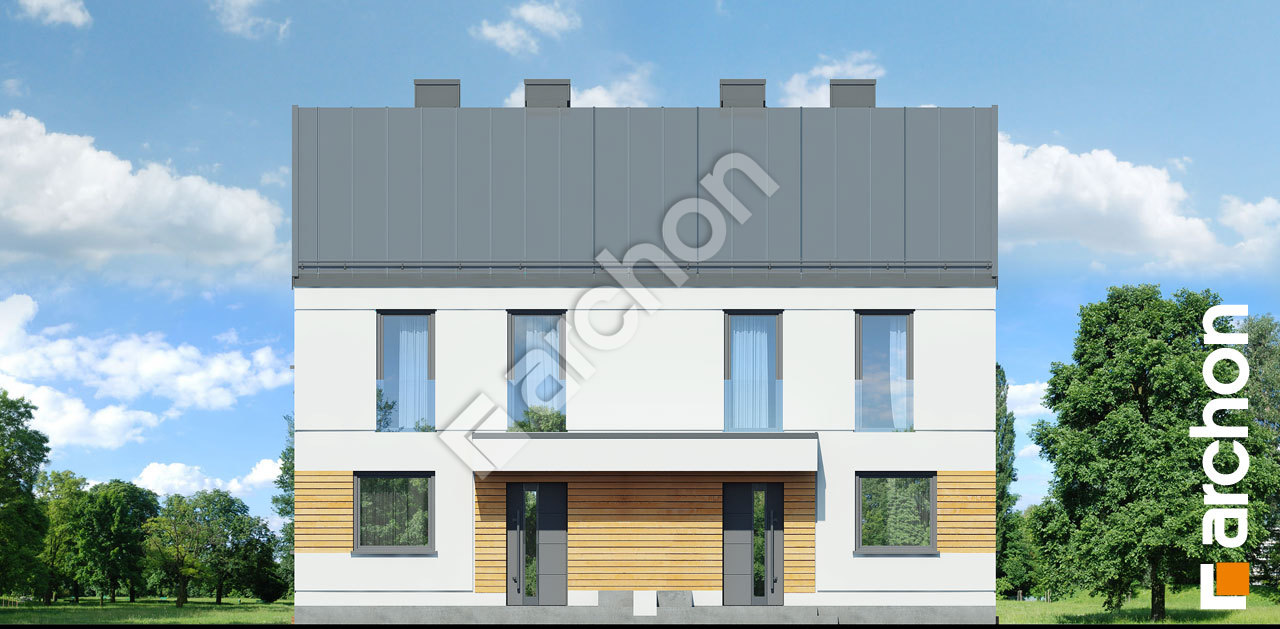

Elewacja frontowa projekt dom w tunbergiach r2 2df601faf62fa3d13bde4703f5d5d027  264 Elewacja frontowa

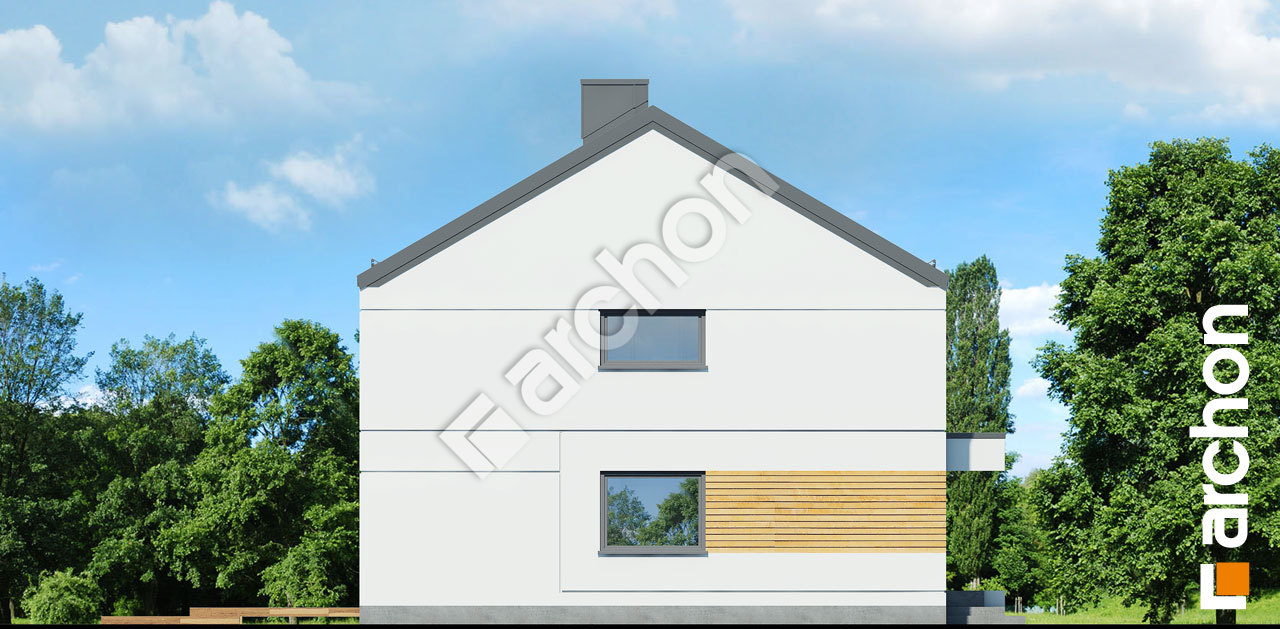

Elewacja boczna projekt dom w tunbergiach r2 5a5020b58903bf901838d598190b0d80  265 Elewacja boczna

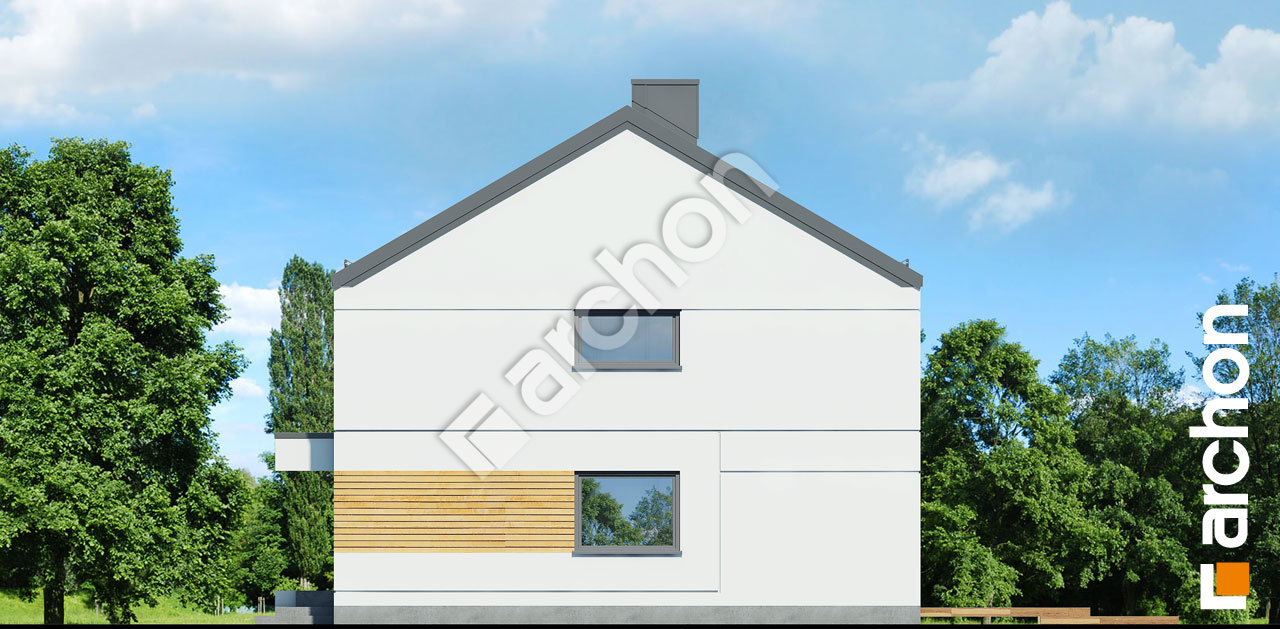

Elewacja boczna projekt dom w tunbergiach r2 205f3a2bbd183fa91312a1ebb37b7c60  266 Elewacja boczna

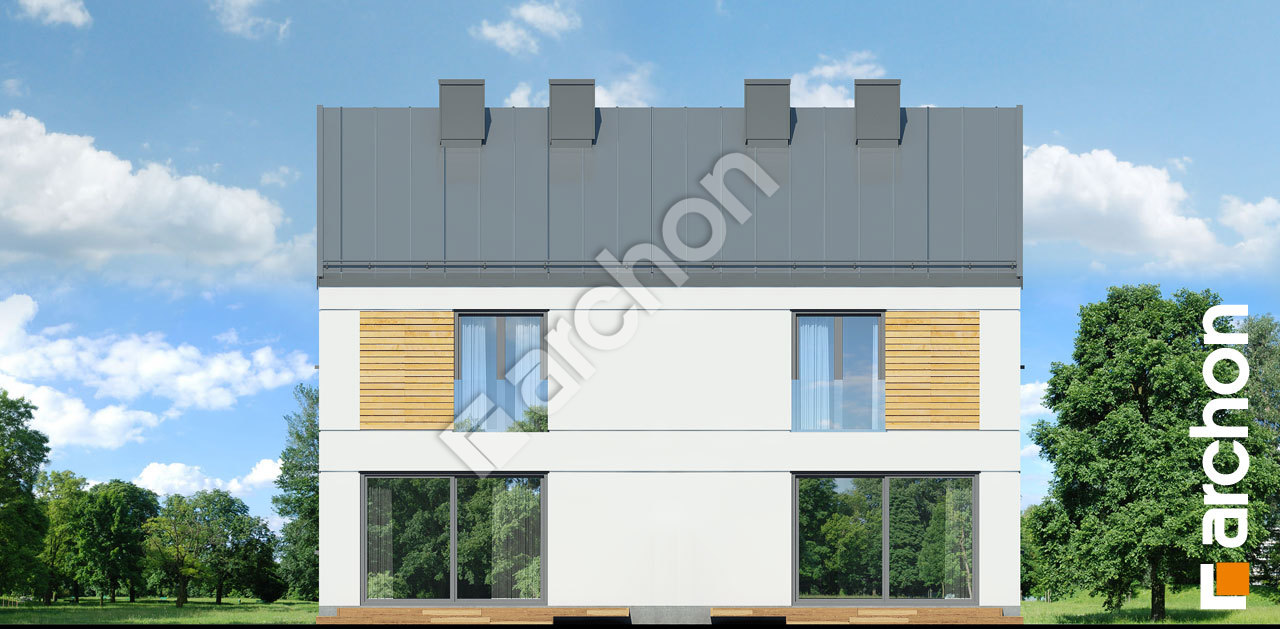

Elewacja ogrodowa projekt dom w tunbergiach r2 ff50f28611757602eaf42a2c31252199  267 Elewacja ogrodowa

To projekt atrakcyjnego dwurodzinnego domu z poddaszem użytkowym oraz dwuspadowym bezokapowym dachem, który adresowany jest zarówno do Inwestorów prywatnych, jak i Deweloperów. To nowoczesny budynek o prostej bryle z przesuwnymi przeszkleniami tarasowymi oraz estetycznie zakomponowaną elewacją, której bazą jest jasny tynk, a naturalny akcent wprowadza drewniana okładzina o ciepłym odcieniu. Z całością współgra grafitowa stolarka i blacha w antracytowym kolorze. Nowoczesne zadaszenie osłania strefy wejściowe do mieszkań, których układy funkcjonalne stanowią swoje lustrzane odbicie. Przestrzeń użytkowa domu została optymalnie zagospodarowana. Przez wiatrołap z miejscem na szafę ubraniową i wieszak wchodzimy do otwartej strefy dziennej, obejmującej salon z aneksem kuchennym. W centrum pomieszczenia zlokalizowano kominek, który zapewnia w chłodniejsze dni przytulny klimat. Salon oferuje miejsce na wygodny komplet wypoczynkowy, a duży szklany przesuw zapewnia doskonałe doświetlenie wnętrza i łączy je z tarasem oraz ogrodem. Funkcjonalnie zabudowany aneks kuchenny oddziela od salonu blat roboczy, połączony ze stołem jadalnianym. Aneks doświetla duże okno na bocznej ścianie domu. Z korytarza, z wnęką na szafę, dostępna jest łazienka z prysznicem. Naprzeciw łazienki znajduje się, doświetlony frontowym oknem, dodatkowy pokój z miejscem na rozkładaną kanapę, szafę i biurko. Pokój ten może spełniać funkcję gabinetu lub pokoju gościnnego. W strefie prywatnej na poddaszu zaprojektowano trzy ustawne pokoje, które dzięki wysokiej ściance kolankowej doświetlają wysokie nowoczesne portfenetry. Przestronna sypialnia rodziców z miejscem na szafy do przechowywania usytuowana została na ścianie ogrodowej. Do ściany frontowej przylegają dwa ustawne pokoje dzieci, w których przewidziano miejsca na łóżka, biurka i szafy. W naturalnie doświetlonej łazience z wanną wydzielono miejsce na kocioł gazowy. „Dom w tunbergiach (R2)” to projekt należący do kategorii: projekty domów dwurodzinnych, projekty domów nowoczesnych, projekty domów z dachem dwuspadowym, projekty domów dla deweloperów.
