Projekt domu  Dom w wisteriach 9 (G)

Cena z kodem 4 700 zł (3 821,14 netto)
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 149,57 m²
  • Powierzchnia garażu 19,78 m²
  • Powierzchnia kotłowni 5,30 m²
  • Min. wymiary działki 22,7 x 16,5 m

Cena z kodem rabatowym 350SWIETA
4 700 zł z VAT 23% (3 821,14 zł netto)
Kod ważny do 27.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 050 zł
Najniższa cena z 30 dni przed obniżką 4 440 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 279 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
WISTERIE KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
89,90 (93,99)
1. Wiatrołap 7,11
2. Hol 5,67
3. Kuchnia 10,92
4. Salon + Jadalnia 27,25
5. Spiżarnia 0,84 (4,93)
6. Gabinet 9,49
7. Łazienka 3,54
8. Garaż 19,78
9. Kotłownia 5,30
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

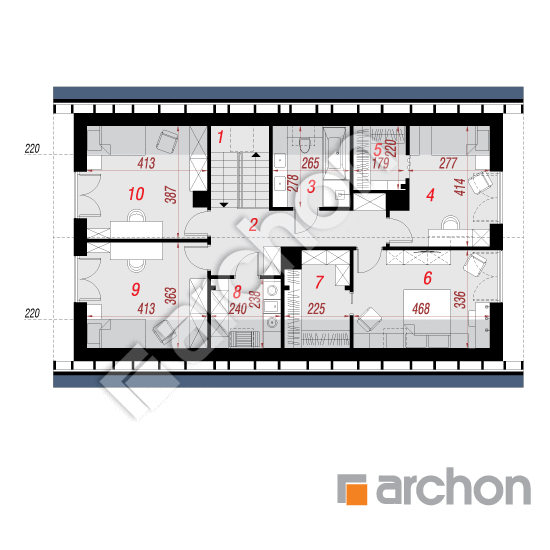

PODDASZE
84,75 (96,55)
1. Schody 5,43
2. Korytarz 10,40
3. Łazienka 5,89 (7,15)
4. Pokój 10,68 (12,00)
5. Garderoba 2,90 (3,75)
6. Pokój 13,17 (15,40)
7. Garderoba 5,82 (6,88)
8. Pralnia 4,35 (5,49)
9. Pokój 12,71 (14,68)
10. Pokój 13,40 (15,37)

Dane projektu Domu w wisteriach 9 (G)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 143 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

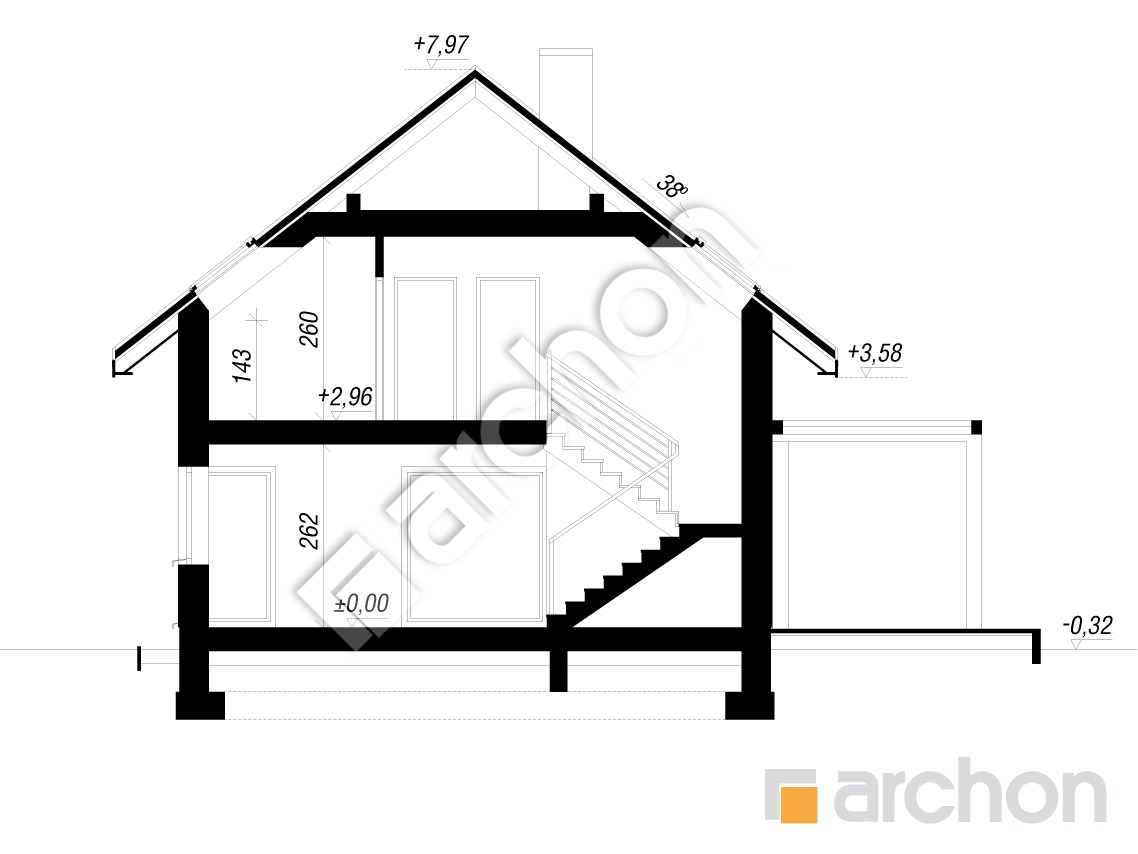

Przekrój

gotowy projekt Dom w wisteriach 9 (G) przekroj budynku

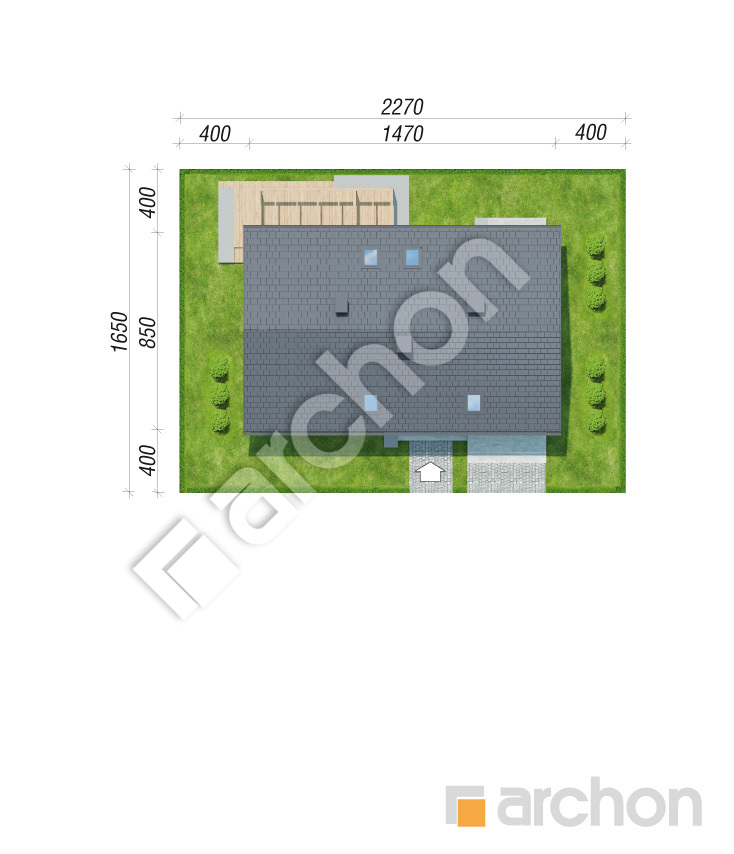

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

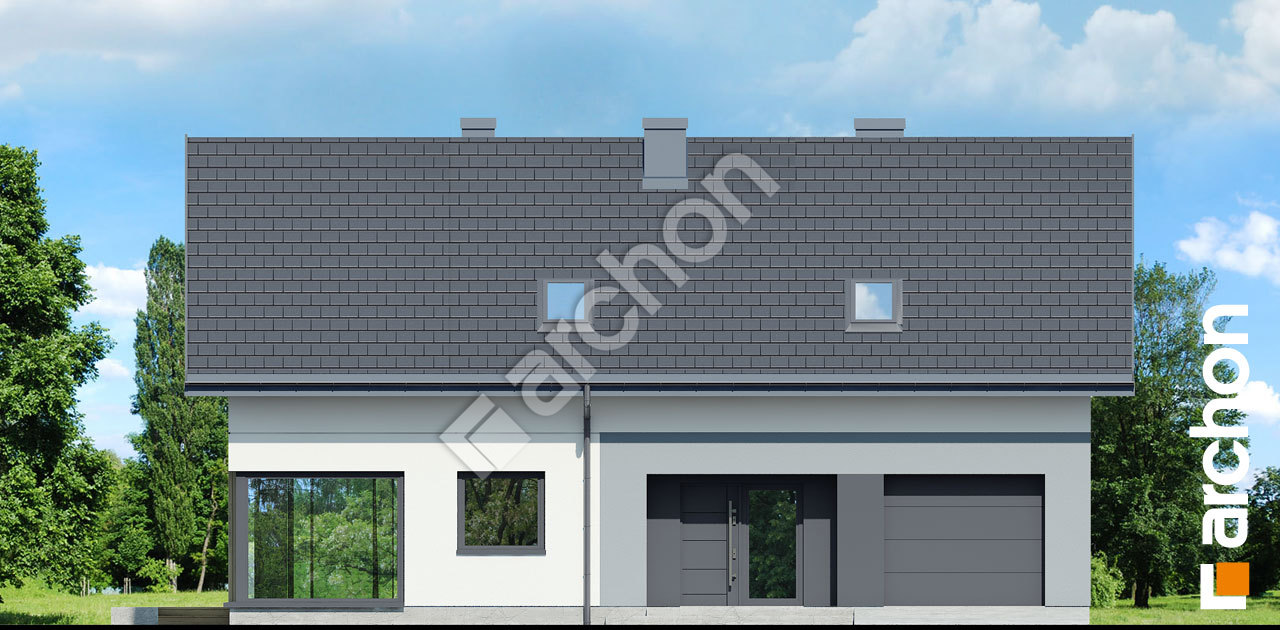

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w wisteriach 9 g 17cf1cb05d968985517cbf6ce3e901c4  264 Elewacja frontowa

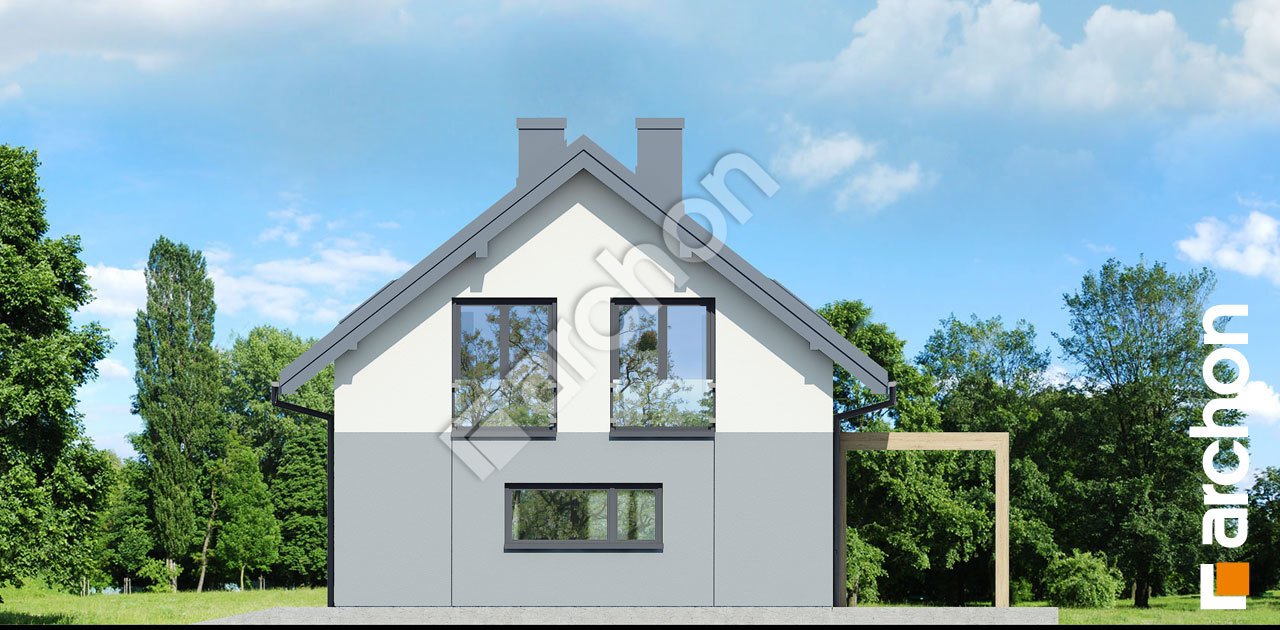

Elewacja boczna projekt dom w wisteriach 9 g 30b5834ba78cf6453c7b517289b5e888  265 Elewacja boczna

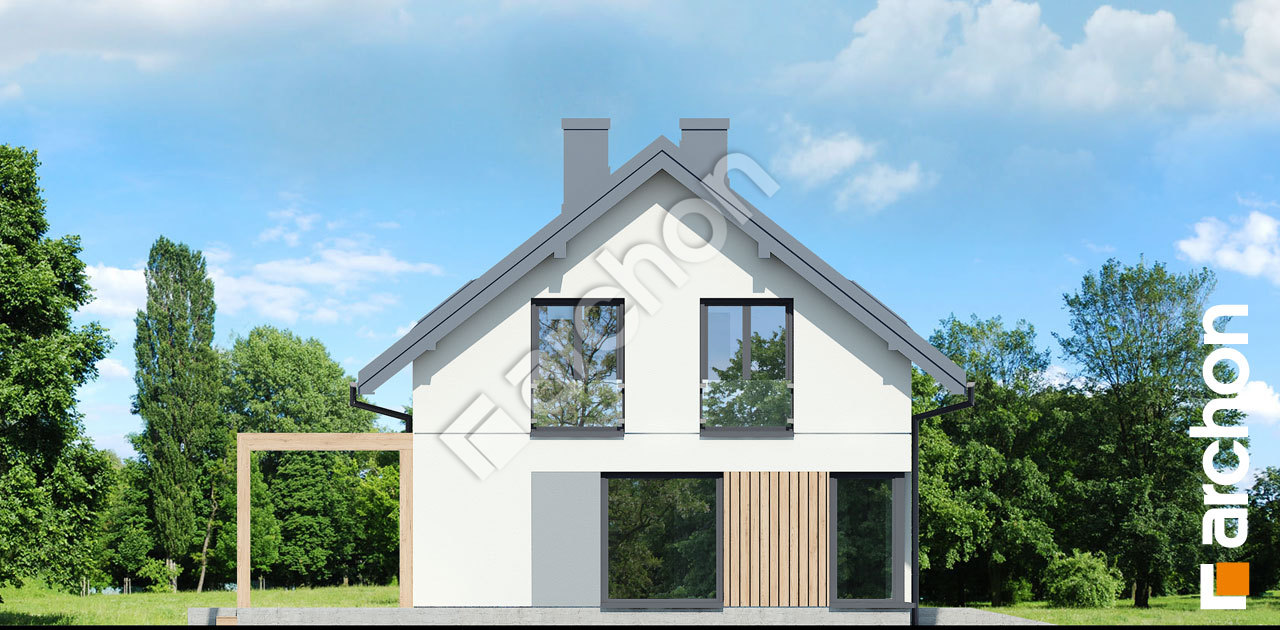

Elewacja boczna projekt dom w wisteriach 9 g bc793c41c3ad2fef916ab78576a2c524  266 Elewacja boczna

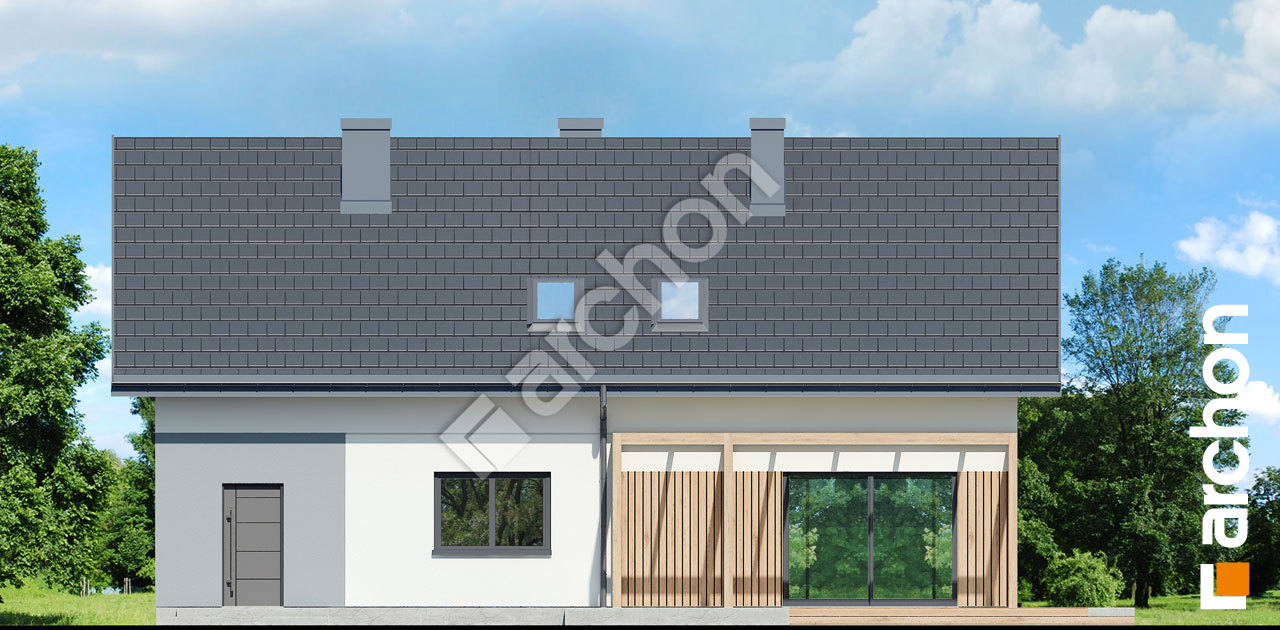

Elewacja ogrodowa projekt dom w wisteriach 9 g 528d94027b52f5394a123ffd24f13493  267 Elewacja ogrodowa

Prosty, a zarazem efektowny dom z poddaszem użytkowym, któremu stonowana elewacja dodaje charakteru i zapewnia atrakcyjny, nowoczesny wygląd. W bryle domu znajduje się jednostanowiskowy garaż, który wraz ze strefą wejściową zaakcentowano ciemniejszym kolorem tynku. Piękną ozdobą domu jest duże, narożne okno, doświetlające przestrzeń jadalni i zapewniające widok na ogród oraz strefę wejściową. Atrakcyjnie prezentuje się także elewacja ogrodowa, gdzie zaprojektowano słoneczny taras z drewnianą pergolą. Wielkość tarasu umożliwia zorganizowanie tutaj letniej jadalni oraz części wypoczynkowej z zestawem mebli ogrodowych. Po wejściu do środka mamy do dyspozycji obszerny, naturalnie doświetlony wiatrołap, w którym poza pojemnymi szafami mieści się również wieszak i siedzisko. Za sprawą odpowiednio rozmieszczonych przeszkleń strefa dzienna jest pięknie nasłoneczniona i wizualnie zyskuje na przestronności. Salon z kominkiem przed narożną sofą zaprasza domowników na rodzinny wypoczynek, bezpośrednio z tej części parteru mamy dostęp do tarasu. Przy dużym stole w jadalni ugościmy przyjaciół, a przy kuchennej wyspie możemy zaaranżować barek śniadaniowy i dodatkowy blat roboczy. W kuchni przewidziano funkcjonalną zabudowę kuchenną w kształcie litery „L”, nie zabrakło także praktycznej spiżarni, która częściowo wypełnia przestrzeń pod schodami. Mieszkańcy domu z pewnością docenią atut, jakim jest dodatkowy pokój na parterze. To znakomite miejsce, by urządzić zaciszny gabinet lub pokój do nauki. W projekcie parteru uwzględniono także łazienkę z dużym, nowoczesnym prysznicem. Komfortowe rozwiązania przewidziano na poddaszu, gdzie wśród pomieszczeń strefy nocnej domownicy mają do dyspozycji cztery doskonale doświetlone szerokimi portfenetrami sypialnie, dwie z nich posiadają indywidualne garderoby. Ponadto na poddaszu znajduje się łazienka oraz pralnia. „Dom w wisteriach 9 (G)” należy do kolekcji: projekty domów z poddaszem użytkowym, projekty domów nowoczesnych, projekty domów z garażem jednostanowiskowym. Zapraszamy do obejrzenia innych propozycji z rodziny „Domy w wisteriach”.
