Nadproża – charakterystyka, rodzaje i montaż

Nadproża, będące kluczowym elementem konstrukcyjnym, odgrywają zasadniczą rolę w dystrybucji obciążeń nad otworami w ścianach. Ich głównym zadaniem jest zapewnienie stabilności i bezpieczeństwa strukturalnego, umożliwiając tym samym tworzenie przestrzeni dla drzwi, okien i innych otworów. Montaż nadproża wymaga precyzji i zrozumienia jego wpływu na całą konstrukcję budynku. Odpowiednio dobrane i wykonane, zapewniają trwałość i wytrzymałość, pozwalając ścianom na bezproblemowe przenoszenie obciążeń z górnych partii budowli. Wybór nadproża jest decyzją techniczną, która powinna być podyktowana specyfiką projektu, wymaganiami inżynieryjnymi oraz oczekiwaniami estetycznymi. Czym dokładnie są nadproża, jakie są ich rodzaje i zasady montażu? Zapraszamy do artykułu.

Nadproże to element konstrukcyjny w kształcie belki, który jest montowany nad otworami w ścianach, takimi jak drzwi czy okna, aby przenosić obciążenia z górnych partii muru na jego boki, zapobiegając tym samym jego osiadaniu lub pękaniu. Jego główna funkcja to dystrybucja ciężaru konstrukcji znajdującej się nad otworem na elementy konstrukcyjne znajdujące się po bokach otworu (ściany, słupy), tak aby nie wywierał on bezpośredniego nacisku na stolarkę okienną lub drzwiową. Nadproża mogą być wykonane z różnych materiałów i przyjmować różne formy, w zależności od wymagań konstrukcyjnych i estetycznych. Montować nadproża należy z uwzględnieniem szerokości i specyfiki ścian, czy to działowych, czy ścianach murowanych. W zależności od typu, nadproża mogą być prefabrykowane lub żelbetowe monolitycznie wylewane na miejscu budowy. Typ nadproża jego przekrój i ilość zbrojenia (w przypadku nadproży wylewanych) dobiera się w zależności od wielkości obciążeń, jak i szerokości otworów. W procesie budowy nadproża są montowane na etapie wznoszenia ścian, zanim zostanie położony strop (nadproża niepołączone ze stropem) lub w przypadku nadproży żelbetowych połączonych ze stropem wylewane łącznie z płytą żelbetową.

Podsumowując, nadproża są jednym z niezbędnych elementów konstrukcyjnych, który pozwala zaprojektować trwałą i bezpieczną konstrukcję przy uwzględnieniu koncepcji architektonicznej.

Zobacz najciekawsze projekty domów!

---

KOD: 350SWIETA

KOD: 350SWIETA

KOD: 350SWIETA

---

Zobacz więcej projektów

Typ, długość i wysokość nadproży powinna być dostosowana do specyficznych wymagań konstrukcyjnych danego budynku. Zazwyczaj oparcie nadproży na ścianach wynosi 25 cm do 30 cm w zależności od wielkości przenoszonych obciążeń lub w przypadku nadproży prefabrykowanych od wytycznych danej technologii. Długość nadproży jest zazwyczaj dostosowana do szerokości otworu i grubości ściany nośnej, z zapasem minimum 15-30 cm z każdej strony otworu, w zależności od projektowanej rozpiętości. Ważne jest, aby zawsze przed wykonaniem konsultować się z projektantem konstrukcji lub inżynierem posiadającym odpowiednie uprawnienia, aby upewnić się, że wymiary nadproża są odpowiednie dla konkretnych warunków w budynku, w tym obciążeń, rozpiętości i wymagań izolacyjnych.

Nadproża, będące integralną częścią konstrukcyjną każdego budynku, przybierają różne formy, aby sprostać specyficznym wymaganiom architektonicznym i inżynieryjnym. W zależności od materiału, metody wykonania, a także przewidywanych obciążeń, różnorodność typów nadproży jest szeroka, a każdy z nich ma unikalne właściwości i zastosowania. W niniejszym akapicie przyjrzymy się bliżej rodzajom nadproży.

Są to nadproża monolityczne, zbrojone i wylewane na budowie. Stosuje się je przede wszystkim nad otworami w ścianach nośnych. Do ich wykonania używa się betonu klasy co najmniej C16/20 lub wyższej oraz stali żebrowanej klasy AIIIN (B500)

To gotowe nadproża, systemowe elementy, które przygotowywane są fabrycznie i dostarczane na budowę. Mogą mieć formę kształtek w kształcie litery "U" lub "L", które na miejscu są wypełniane zbrojeniem i zalewane betonem. Mogą być stosowane zarówno w ścianach działowych, jak i nośnych. Do grupy nadproży prefabrykowanych należą:

• Nadproża systemowe -to elementy wykonane z ceramiki, silikatów, betonu, keramzytu lub betonu komórkowego, które są częścią danego systemu budowlanego. Często są one przygotowywane jako gotowy półprodukt przeznaczony do wznoszenia domów w wybranej technologii.
• Nadproża strunobetonowe - to nowoczesne rozwiązanie konstrukcyjne, które może być stosowane niezależnie od miejsca i typu obciążenia. Nadproża strunobetonowe cechują się łatwością montażu oraz wysoką funkcjonalnością, mogą być stosowane w przesklepieniach otworów drzwiowych w ściankach działowych czy w bramach garażowych.
• Nadproża L-19 - to gotowe, prefabrykowane belki żelbetowe w kształcie litery L. Ich wysokość wynosi 19 cm i a szerokość u podstawy stopy 9 cm. Tego typu nadproża służą do przesklepienia otworów  -drzwiowych i okiennych – zarówno na murach wewnętrznych, jak i zewnętrznych.

W technologii szkieletowej (domy szkieletowe)często stosuje się belki nadprożowe z drewna. W domach z bali drewnianych nadproże tworzy odpowiednio przygotowany bal lub belka drewniana. Mogą występować w formie prostej belki o przekroju kwadratu lub prostokąta, a także jako belki z drewna klejonego lub dwuteownikowe.

Stosowane są przy większych rozpiętościach otworów. Wykonywane są zazwyczaj z profili stalowych o przekroju np. ceowym lub dwuteowym. Stosowane w przypadku, gdy przy dużej rozpiętości chcemy uzyskać stosunkowo niewielką wysokość nadproża.

Nadproża typu Kleina, znane również jako nadproża ceglane ze zbrojonymi spoinami, to tradycyjne rozwiązanie stosowane w budownictwie. Wykonuje się je z cegieł pełnych, które muszą mieć klasę wytrzymałości co najmniej równą 10. Nadproża Kleina są odpowiednie do stosowania w ścianach ceglanych o grubości większej lub równej 25 cm. Podczas montażu nadproży Kleina kluczowe jest odpowiednie ułożenie cegieł. Dla otworów o rozpiętości mniejszej niż 1,5 m cegły układa się na wozówkach, natomiast dla większych otworów, do 2,5 m, cegły układa się na główkach.

Warto zauważyć, że niezależnie od rodzaju nadproża, ocieplenie domu jest niezwykle istotne. Przy ścianach zewnętrznych budynku należy przewidzieć odpowiednią warstwę izolacji termicznej, aby uniknąć tworzenia mostków termicznych.

Montaż nadproża jest kluczowym etapem w procesie budowlanym, wymagającym precyzyjnego podejścia i zastosowania się do określonych zasad. Nadproża wykonuje się według pewnych zasad i schematów, do których należą:

• wybór odpowiedniego typu nadproża - zależnie od rodzaju ściany (nośnej, działowej) i rodzaju obciążenia, wybiera się odpowiedni typ nadproża, np. żelbetowe, prefabrykowane, drewniane,

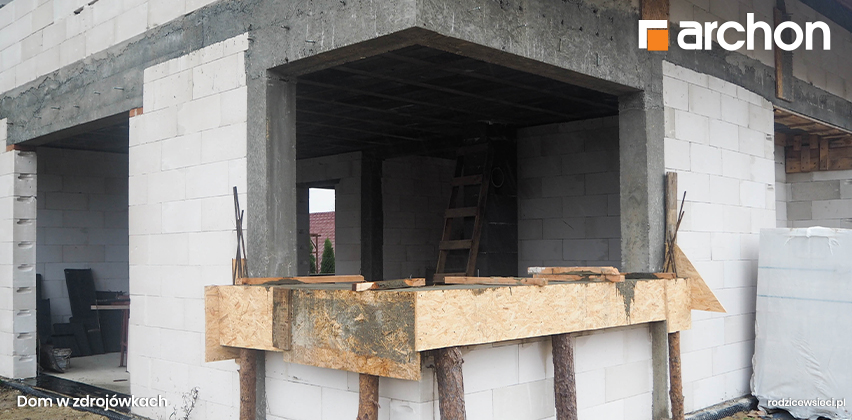

• przygotowanie - w przypadku nadproży żelbetowych, szalunek  do zalewania betonem tworzy się z desek, sklejki lub wodoodpornych płyt OSB; w szalunku  układa się zbrojenie główne i strzemiona z odpowiednio dobranych prętów zbrojeniowych,
• zbrojenie i betonowanie - informacje dotyczące zbrojenia znajdują się w projekcie konstrukcyjnym; zazwyczaj stosuje się beton klasy C16/20 lub wyższej,
• montaż nadproża - nadproża prefabrykowane montuje się nad otworami, dbając o właściwe oparcie na ścianach; w przypadku nadproży żelbetowych, które zalewa się na miejscu, belki nadprożowe mają zazwyczaj przekrój kwadratu lub prostokąta, dostosowany są do grubości muru nośnego,
• izolacja termiczna - przy ścianach zewnętrznych konieczne jest uwzględnienie odpowiedniej warstwy izolacji termicznej, aby uniknąć mostków termicznych,
• oparcie nadproża - belki nadprożowe opiera się na  ścianach 25 cm do 30 cm w zależności od wybranego systemu nadproża,
• dostosowanie do rozpiętości - przy większych rozpiętościach stosuje się nadproża z belek stalowych lub odpowiednio obliczone podciągi, które mogą wymagać dodatkowej podpory w formie słupa,
• estetyka i wykończenie - w zależności od stylu architektury, nadproża mogą być dodatkowo obudowane lub pozostawione jako element dekoracyjny.

Zastosowanie się do tych zasad zapewni bezpieczeństwo konstrukcji, właściwą izolację termiczną oraz estetykę wykończenia. Każdy etap montażu nadproża powinien być wykonany zgodnie z wytycznymi projektanta konstrukcji i pod nadzorem fachowców.

Murowanie nadproża jest kluczowym elementem w procesie budowlanym, który wymaga precyzji i zrozumienia zasad konstrukcyjnych. Oto kilka praktycznych wskazówek dotyczących murowania nadproży:

• wybór materiału - zdecyduj, czy nadproże będzie wykonane z cegły pełnej, czy też zastosowane będą gotowe kształtki prefabrykowane; w przypadku cegły pełnej, przy rozpiętości do około 1-1,3 m, murujesz cegły na zaprawie, tworząc łukowe nadproże; dla większej rozpiętości stosuje się zbrojenie wzmocnione prętami zbrojeniowymi,

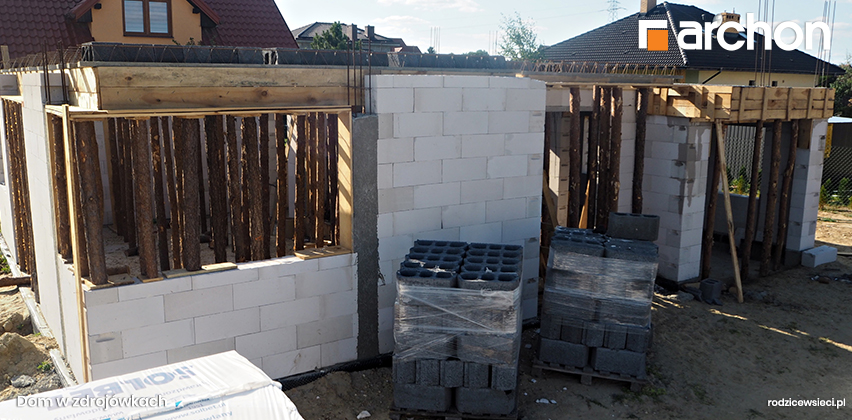

• podparcie - przygotuj odpowiednie podparcie z desek, sklejki lub płyt OSB, które posłuży jako szalunek do murowania lub zalewania betonem,
• zbrojenie – w przypadku nadproży żelbetowych, zbrojenie układa się we wcześniej przygotowanym szalunku; ilość, średnice i rozstaw prętów określa uprawniony projektant konstrukcji,
• wypełnienie - w nadprożach prefabrykowanych typu „U” lub „L”, wypełnienie stanowi beton klasy co najmniej C16/20; nadproża mogą dodatkowo zostać wzmocnione prętami zbrojeniowymi,
• izolacja termiczna - przy ścianach zewnętrznych budynku należy przewidzieć odpowiednią warstwę izolacji termicznej, aby uniknąć mostków termicznych,
• oparcie belki - belki nadprożowe na ścianach opiera się na odcinku 25 cm-30 cm w zależności od wielkości przekazywanych obciążeń,
• estetyka i funkcjonalność - w zależności od stylu architektury, można wybrać nadproża drewniane, które dodatkowo upiększą wnętrze domu, lub stalowe, które pasują do architektury przemysłowej lub loftowej.

Należy mieć na uwadze, że każdy projekt może wymagać indywidualnego podejścia i specyficznych rozwiązań, dlatego ważne jest, aby wykonywać nadproża zgodnie z wytycznymi projektu konstrukcyjnego.

Koszty związane z nadprożami mogą być zróżnicowane i zależą od wielu czynników. Na ścianach, gdzie nadproża są montowane, koszty mogą wzrosnąć ze względu na potrzebę wzmocnienia konstrukcji lub zastosowania specjalnych rozwiązań. Typ nadproża ma kluczowe znaczenie – od prostych kształtek w kształcie litery L po zaawansowane konstrukcje żelbetowe, które są przeznaczone do przenoszenia dużych obciążeń, szczególnie w miejscach, gdzie szerokość otworu jest znacząca.

Łatwość montażu prefabrykowanych nadproży może przyczynić się do obniżenia kosztów prac budowlanych, gdyż skracają one czas oczekiwania na wykonanie i umożliwiają szybsze postępy na budowie. Nadproża żelbetowe, wymagające deskowania i zbrojenia na miejscu budowy, mogą być droższe ze względu na konieczność wykonania dodatkowych prac, takich jak szalowanie i betonowanie.

Koszty materiałów, takich jak beton, zbrojenie, czy typ nadproża prefabrykowanego, również wpływają na ostateczną cenę. Nadproża wykonane z betonu komórkowego mogą oferować korzystne rozwiązania cenowe przy zachowaniu dużej wytrzymałości i stosunkowo łatwym montażu. Z kolei nadproża strunobetonowe, stosowane w przypadku ciężkich obciążeń i dłuższych przekrojów, mogą być droższe, ale ich wytrzymałość sprawia, że są one wykorzystywane w miejscach o szczególnych wymaganiach.

Należy pamiętać, że przy wyborze nadproży niezbędne jest uwzględnienie całkowitych kosztów, które obejmują nie tylko cenę samego nadproża, ale również koszty montażu, materiałów dodatkowych jak klamry, zaprawa, czy materiały izolacyjne, a także koszty pracy.

Nadproża są istotnym elementem konstrukcyjnym w budownictwie, dlatego w związku z ich wykonaniem pojawia się wiele pytań. Oto niektóre z najczęściej zadawanych pytań dotyczących nadproży:

Jak wybrać odpowiedni typ nadproża?

Wybór zależy od wielu czynników, takich jak rodzaj ściany, obciążenia, wymiary otworu, wymagania termiczne, a także preferencje estetyczne.

Jakie są wymagania dotyczące montażu nadproża?

Montaż nadproża wymaga dokładnego zaplanowania, zastosowania odpowiednich materiałów i technik, a także przestrzegania wytycznych projektowych i budowlanych.

Czy nadproża wymagają izolacji termicznej?

Tak, szczególnie w przypadku ścian zewnętrznych, aby zapobiec tworzeniu się mostków termicznych.

Czy nadproża są regulowane przez przepisy budowlane?

Tak, istnieją konkretne normy i przepisy budowlane określające wymagania dotyczące nadproży, które muszą być przestrzegane.
