Zbrojenie kompozytowe - co to jest i czy warto go zastosować?

Zbrojenie kompozytowe to metoda wzmacniania konstrukcji, wykorzystywana w branży budowlanej i inżynieryjnej. Wykorzystując zaawansowane materiały kompozytowe, inżynierowie są w stanie znacząco poprawić wytrzymałość i trwałość budynków projektowanych, jak i istniejących. Ale czy zastosowanie tej technologii zawsze jest uzasadnione? W tym artykule przyjrzymy się bliżej idei zbrojenia kompozytowego, jego zaletom i potencjalnym wadom, a także powiemy, kiedy i dlaczego warto się na nie zdecydować.

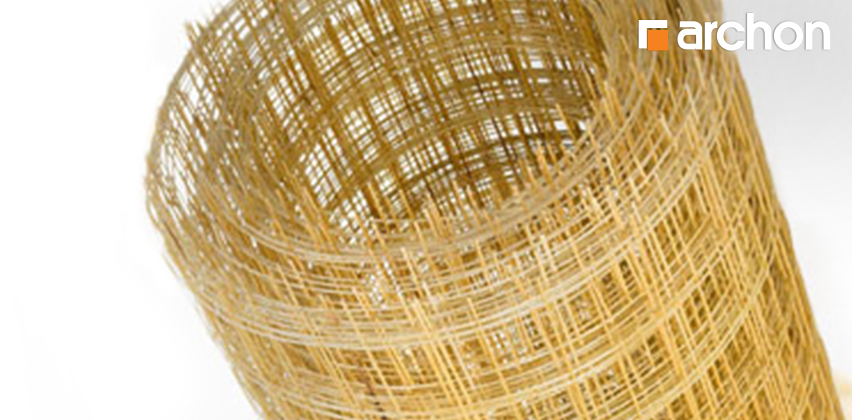

Zbrojenie kompozytowe to technika wzmacniania konstrukcji budowlanych, polegająca na wykorzystaniu prętów wykonanych z materiałów kompozytowych zamiast tradycyjnych prętów stalowych. Pręty kompozytowe powstają w wyniku połączenia włókien oraz żywicy. Wyróżnić można zbrojenia kompozytowe wykonane z różnych rodzajów włókien, takich jak włókna węglowe (CFRP), włókna szklane (GFRP), włókna bazaltowe (BFRP) oraz włókna aramidowe (AFRP). Zbrojenie kompozytowe charakteryzuje się odpornością na korozję, jest stosunkowo lekkie (mniejsze koszty transportu) i najważniejsze posiada wysoką wytrzymałość, co przekłada się na zoptymalizowaną grubość elementów konstrukcyjnych. W porównaniu z tradycyjnym zbrojeniem stalowym, zbrojenie kompozytowe oferuje wiele korzyści, takich jak wspominana powyżej większa wytrzymałość na rozciąganie, lekkość czy brak potrzeby konserwacji.

Materiały kompozytowe wykorzystywane w zbrojeniu kompozytowym składają się głównie z połączenia włókien oraz żywicy. W zależności od rodzaju użytych włókien wyróżnić można zbrojenie z włókien węglowych (CFRP), aramidowych (AFRP), włókna szklanego (GFRP) oraz bazaltowych (BFRP). Pręty kompozytowe, w przeciwieństwie do tradycyjnego zbrojenia stalowego, mogą być produkowane nie tylko w postaci prętów i siatek, ale również mat oraz lin. Ich przekrój może być okrągły lub kwadratowy, pełny lub drążony.

Właściwości fizyczne i mechaniczne kompozytów są zależne od wielu czynników, takich jak rodzaj i kierunek ułożenia włókien, ich zawartość w produkcie, średnica oraz proces produkcji. W porównaniu ze stalą zbrojeniową, zbrojenie kompozytowe charakteryzuje się m.in. wysoką wytrzymałością na rozciąganie, niską wagą, odpornością na korozję, łatwością obróbki oraz niską przewodnością cieplną. Zbrojenie kompozytowe jest stosunkowo elastyczne, co pozwala na jego transport na szpulach, a po rozwinięciu zbrojenie powraca do pierwotnego kształtu. Jednak elastyczność prętów kompozytowych jest ograniczona i nie można ich dowolnie giąć.

Zobacz najciekawsze projekty domów!

---

KOD: 350SWIETA

KOD: 350SWIETA

KOD: 350SWIETA

---

Zobacz więcej projektów

Technologia produkcji prętów kompozytowych polega na połączeniu włókien. Aby wyprodukować kompozytowy pręt zbrojeniowy, włókna są rozmieszczane i trwale łączone w matrycy. Proces ten można osiągnąć dzięki różnym technikom, takim jak nawijanie włókien, produkcja taśmy prepeg czy metoda ciągłego wytwarzania, znana również jako pultruzja. W tej ostatniej technice, taśmy zawierające włókna są rozwijane i zanurzane w wannie wypełnionej żywicą termoutwardzalną, która nasyca i otacza włókna. Następnie, zaimpregnowane włókna są przeciągane przez urządzenie kształtujące produkt, a potem przez kolejne urządzenie, które modeluje pożądaną formę i rozpoczyna proces utwardzania żywicy. W końcowej fazie włókno jest przeciągane przez urządzenie przesuwające gotowy kształt, a cały proces kończy się cięciem na krótsze fragmenty.

Zbrojenie kompozytowe składa się z ciągłych włókien osadzonych w żywicy polimerowej. Włókna te mają za zadanie zapewnić odpowiednią wytrzymałość oraz sztywność kompozytu, podczas gdy żywica odpowiada za połączenie włókien, zabezpieczenie ich powierzchni przed uszkodzeniem oraz przekazywanie na nie naprężeń. W zależności od typu włókien wyróżnia się cztery główne rodzaje zbrojenia kompozytowego:

• z włókien węglowych (CFRP - carbon fiber-reinforced polymer) - włókna węglowe w zbrojeniu kompozytowym to bardzo wytrzymałe i lekkie; są produkowane przez pirolizę organicznych włókien prekursorowych, takich jak poliakrylonitryl (PAN) lub włókna wiskozowe, w warunkach kontrolowanej atmosfery i temperatury; proces ten prowadzi do usunięcia niewęglowych składników i pozostawienia włókien o bardzo wysokiej zawartości węgla,
• z włókien aramidowych (AFRP - aramid fiber-reinforced polymer) - włókna aramidowe w zbrojeniu kompozytowym to specjalne włókna syntetyczne o wyjątkowo wysokiej wytrzymałości i odporności na rozciąganie; są one produkowane z długich łańcuchów polimerowych składających się z aromatycznych pierścieni połączonych wiązaniami amidowymi; w zbrojeniu kompozytowym włókna aramidowe są często osadzane w matrycy z żywicy polimerowej, tworząc kompozyt o doskonałych właściwościach mechanicznych; dzięki temu kompozyty wzmocnione włóknami aramidowymi (AFRP) są szeroko stosowane w wielu branżach, od lotnictwa po inżynierię cywilną, ze względu na ich wyjątkową wytrzymałość i odporność na różne czynniki zewnętrzne,
• z włókien szklanych (GFRP - glass fiber-reinforced polymer) - włókna szklane w zbrojeniu kompozytowym to jedne z najczęściej stosowanych włókien wzmocnionych w przemyśle kompozytowym; są one produkowane przez topienie mieszaniny różnych minerałów, takich jak piasek, sód i wapno, a następnie wyciąganie ich w postaci cienkich włókien; w zbrojeniu kompozytowym włókna szklane są osadzane w matrycy z żywicy polimerowej, tworząc kompozyt o doskonałych właściwościach mechanicznych; kompozyty wzmocnione włóknami szklanymi (GFRP) są szeroko stosowane w wielu branżach, od budownictwa po przemysł motoryzacyjny, ze względu na ich dobrą wytrzymałość, odporność na korozję i koszt-efektywność,
• z włókien bazaltowych (BFRP - basalt fiber-reinforced polymer) - włókna bazaltowe w zbrojeniu kompozytowym to stosunkowo nowy materiał, który zdobywa coraz większą popularność dzięki swoim wyjątkowym właściwościom; są one produkowane z naturalnego bazaltu, który jest topiony w temperaturze około 1400-1700°C, a następnie wyciągany w postaci cienkich włókien; w zbrojeniu kompozytowym włókna bazaltowe są osadzane w matrycy z żywicy polimerowej, tworząc kompozyt o doskonałych właściwościach mechanicznych; kompozyty wzmocnione włóknami bazaltowymi (BFRP) znajdują zastosowanie w wielu branżach, od budownictwa po przemysł motoryzacyjny, ze względu na ich wyjątkową wytrzymałość, odporność na korozję i koszt-efektywność.

Zbrojenie kompozytowe w budownictwie zdobywa coraz większą popularność dzięki swoim właściwościom, takim jak wysoka wytrzymałość, lekkość i odporność na korozję. Oto kilka głównych zastosowań zbrojenia kompozytowego w branży budowlanej:

• wzmacnianie istniejących konstrukcji - zbrojenie kompozytowe jest często stosowane do wzmacniania istniejących budynków i mostów, które mogą być narażone na dodatkowe obciążenia lub które uległy uszkodzeniu z powodu starzenia się, korozji lub innych czynników,
• budowa nowych konstrukcji - dzięki swojej lekkości i wytrzymałości, zbrojenie kompozytowe jest coraz częściej wykorzystywane w nowych konstrukcjach budowlanych,
• zastosowania w środowiskach agresywnych - ze względu na odporność na korozję, zbrojenie kompozytowe jest idealne do zastosowań w agresywnych środowiskach, takich jak konstrukcje morskie, baseny chemiczne czy oczyszczalnie ścieków.

Zbrojenie kompozytowe jest stosowane w budownictwie jako alternatywa dla tradycyjnego zbrojenia stalowego. Cena zależy od tego, z jakich włókien wykonano pręty oraz jaką mają one średnicę.

Koszty zastosowania zbrojenia kompozytowego mogą obejmować różne elementy, w zależności od konkretnego projektu i wymagań. Oto niektóre z potencjalnych składników kosztów związanych z zastosowaniem zbrojenia kompozytowego:

• zakup materiału - cena za metr bieżący lub tonę zbrojenia kompozytowego; cena może się różnić w zależności od rodzaju włókien użytych do produkcji prętów (np. włókna węglowe, szklane, bazaltowe czy aramidowe),
• transport - koszty związane z dostawą zbrojenia kompozytowego na plac budowy,
• prace montażowe - koszty związane z układaniem i montażem zbrojenia kompozytowego, które mogą obejmować zarówno pracę ludzi, jak i ewentualne koszty wynajmu sprzętu,
• dodatkowe materiały - może to obejmować specjalne łączniki, kleje czy żywice używane do łączenia prętów kompozytowych,
• kontrola jakości i testy - koszty związane z kontrolą jakości i testowaniem zbrojenia kompozytowego, aby upewnić się, że spełnia ono wszystkie wymagania techniczne i normy bezpieczeństwa,
• koszty serwisowe i konserwacja - chociaż zbrojenie kompozytowe jest odporne na korozję i zazwyczaj nie wymaga konserwacji, mogą wystąpić pewne koszty związane z regularnymi kontrolami i ewentualnymi naprawami.

Warto zwrócić uwagę, że faktyczne koszty mogą się różnić w zależności od wielu czynników, takich jak lokalizacja, wielkość projektu, dostawcy i specyfika danego projektu budowlanego.

Pręty kompozytowe w porównaniu z tradycyjnymi prętami stalowymi:

1. Wytrzymałość:

• pręty stalowe - są znane ze swojej wysokiej wytrzymałości, zwłaszcza w przypadku obciążeń statycznych,
• pręty kompozytowe - mogą oferować równie wysoką, a nawet większą wytrzymałość przy mniejszej masie.

2. Waga:

• pręty stalowe - cięższe w porównaniu z prętami kompozytowymi o podobnej wytrzymałości,
• pręty kompozytowe - znacznie lżejsze, co czyni je atrakcyjnymi w dziedzinach, gdzie oszczędność masy jest kluczowa, takich jak lotnictwo czy motoryzacja.

3. Korozja:

• pręty stalowe - podlegają procesom korozji, co może prowadzić do degradacji i konieczności konserwacji,
• pręty kompozytowe - są odporne na korozję, co czyni je atrakcyjnymi w miejscach narażonych na działanie czynników atmosferycznych.

4. Zastosowania:

• pręty stalowe - tradycyjnie stosowane w budownictwie i wielu innych dziedzinach inżynieryjnych,
• pręty kompozytowe - mają szerokie zastosowanie w branżach takich jak lotnictwo, motoryzacja, budownictwo i wiele innych; są powszechnie stosowane w konstrukcji samolotów, śmigłowców, samochodów sportowych oraz w budownictwie do wzmacniania konstrukcji mostów, budynków i innych elementów infrastruktury.

Podsumowanie:

Pręty kompozytowe cechują się wieloma zaletami, takimi jak lekkość, wysoka wytrzymałość, odporność na korozję, elastyczność projektowania i łatwość formowania. Ich zastosowanie w różnych branżach przyczynia się do osiągnięcia lepszych wyników w zakresie wydajności, bezpieczeństwa i zrównoważonego rozwoju. Jednak wybór między prętami kompozytowymi a stalowymi zależy od konkretnych wymagań i specyfiki projektu.

Pręty zbrojeniowe kompozytowe w praktyce budowlanej mają wiele korzyści. Oto niektóre z głównych zalet zastosowania zbrojenia kompozytowego w budownictwie:

• odporność na korozję - w przeciwieństwie do tradycyjnego zbrojenia stalowego, pręty kompozytowe są odporne na korozję, dzięki czemu są idealne do zastosowań w środowiskach o wysokiej wilgotności, w obecności soli drogowej lub w konstrukcjach narażonych na działanie czynników atmosferycznych,
• lekkość - pręty kompozytowe są znacznie lżejsze niż pręty stalowe o podobnej wytrzymałości; ułatwia to transport, prace montażowe i może prowadzić do oszczędności w innych aspektach konstrukcji,
• wysoka wytrzymałość - mimo swojej lekkości, pręty kompozytowe oferują wyjątkową wytrzymałość, często przewyższającą tradycyjne pręty stalowe,
• długa żywotność - odporność na korozję i degradację oznacza, że konstrukcje wzmocnione zbrojeniem kompozytowym mogą mieć dłuższą żywotność w porównaniu z konstrukcjami wzmocnionymi tradycyjnym zbrojeniem stalowym,
• bezpieczeństwo - zbrojenie kompozytowe jest nieprzewodzące, co czyni je bezpiecznym wyborem w miejscach, gdzie istnieje ryzyko kontaktu z elektrycznością,
• odporność na czynniki chemiczne – kompozytowe pręty są odporne na wiele chemikaliów, co czyni je idealnymi do zastosowań w środowiskach o wysokim stężeniu substancji chemicznych, takich jak oczyszczalnie ścieków czy zakłady przemysłowe,
• neutralność magnetyczna - zbrojenie kompozytowe nie wpływa na pola magnetyczne, co jest korzystne w miejscach, gdzie jest to ważne, np. w budynkach z wyposażeniem medycznym,
• zrównoważony rozwój - zbrojenie kompozytowe może być bardziej zrównoważone ekologicznie, ponieważ jego produkcja i zastosowanie mogą prowadzić do mniejszego zużycia zasobów i mniejszego wpływu na środowisko w porównaniu z tradycyjnym zbrojeniem stalowym.

Podsumowując, zbrojenie kompozytowe oferuje wiele zalet w praktyce budowlanej, które czynią je atrakcyjnym wyborem przy realizacji wielu projektów budowlanych.

Chociaż zbrojenie kompozytowe posiada wiele pozytywnych aspektów, istnieją także pewne ograniczenia, które należy uwzględnić:

• wyższy koszt - pręty kompozytowe są często droższe od standardowych materiałów, jak stal, ale ich dłuższy czas użytkowania i mniejsze potrzeby konserwacyjne mogą zrekompensować początkowe wydatki,
• mniejsza elastyczność – pręty te charakteryzują się niższą elastycznością, niż w przypadku zbrojenia stalowego, co może mieć wpływ na ich zdolność do przystosowania się do dynamicznych obciążeń,
• problemy w konstrukcjach wymagających zginania - ze względu na ich ograniczoną elastyczność, pręty kompozytowe mogą sprawiać trudności w zastosowaniach, gdzie potrzebne jest zginanie lub skomplikowane formy,
• wrażliwość na promieniowanie UV - są one podatne na degradację przez promieniowanie UV, co może wpływać na ich trwałość; niemniej, zwykle stosuje się metody ochrony, jak malowanie czy powłoki ochronne,
• ograniczona ilość badań - jako materiał nowszy, pręty kompozytowe nie mają tak bogatej historii badań, jak tradycyjne materiały, co oznacza mniej danych o ich długoterminowej wydajności i potrzebę dodatkowych badań w niektórych zastosowaniach.

Pręty kompozytowe są używane w sprężaniu elementów betonowych jako cięgna sprężające, ale mają ograniczoną odporność na wysokie temperatury. Są coraz częściej wykorzystywane do zbrojenia konstrukcji, takich jak fundamenty, pale czy posadzki przemysłowe, gdzie ryzyko pożaru jest niewielkie. Stosuje się je również jako kotwy gruntowe.
