Co to jest uziom fundamentowy i jak go wykonać?

Uziom fundamentowy to element systemu ochrony odgromowej i bezpieczeństwa elektrycznego budynku. Metalowe konstrukcje budynków oraz zbrojenia fundamentów mogą pełnić rolę uziomu instalacji elektrycznej, co jest zgodne z przepisami prawnymi oraz normami budowlanymi. Wykonywany jest już na etapie budowy fundamentów i stanowi skuteczne połączenie konstrukcji budynku z ziemią, umożliwiające bezpieczne odprowadzenie ładunków elektrycznych – np. z wyładowań atmosferycznych. Odpowiednio zaprojektowany i wykonany uziom fundamentowy nie tylko zwiększa bezpieczeństwo domowników, ale również spełnia wymagania przepisów prawa budowlanego. W artykule wyjaśniamy, na czym dokładnie polega jego działanie, jak przebiega montaż i o czym należy pamiętać, planując wykonanie uziomu.

Uziom fundamentowy to jedno z najczęściej stosowanych rozwiązań w budownictwie jednorodzinnym i nie tylko. Właściwie zaprojektowany i wykonany uziom fundamentowy stanowi podstawę bezpiecznego użytkowania instalacji elektrycznej w domu. Przewód uziemiający jest kluczowym elementem, który zapewnia skuteczne odprowadzanie prądu do ziemi. Poniżej wyjaśniamy, czym dokładnie jest ten element oraz jaką pełni funkcję.

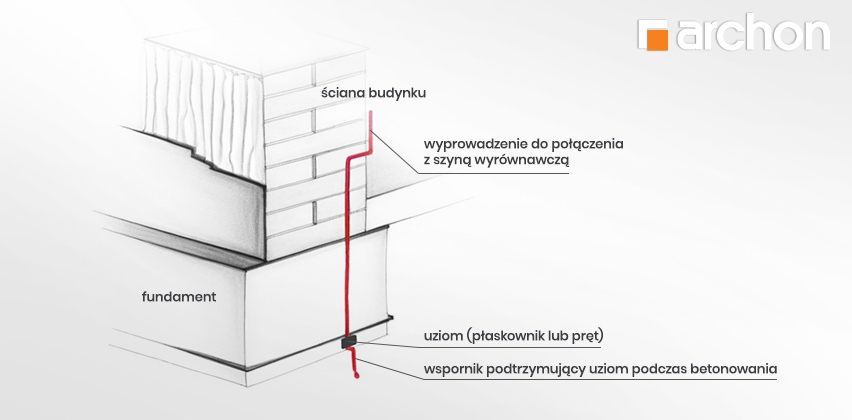

Uziom fundamentowy to przewodzący element (najczęściej wykonany ze stali ocynkowanej lub nierdzewnej), który układa się w dolnej części ław fundamentowych budynku, przed ich zalaniem betonem. Niewłaściwy dobór materiałów może prowadzić do przedwczesnego przerwania ciągłości przewodów, co zagraża skuteczności uziemienia. Elementy uziomu stanowią siatkę lub zamknięty pierścień, który zostaje całkowicie otoczony betonem – materiałem dobrze przewodzącym wilgoć, a więc umożliwiającym kontakt z gruntem. Beton w tym przypadku działa jak tzw. „uziemienie naturalne”, zwiększając skuteczność całego układu.
W praktyce uziom fundamentowy to po prostu poziomy element, do którego dołączana jest instalacja odgromowa, system wyrównania potencjałów oraz inne instalacje wymagające uziemienia. Uziom ten stanowi trwałą, stabilną i odporną na korozję podstawę całego systemu ochrony przeciwporażeniowej budynku.

Uziom fundamentowy pełni bardzo ważną rolę w zapewnieniu bezpieczeństwa użytkowania instalacji elektrycznej w budynku. Przede wszystkim:
• Odprowadza prąd do ziemi – zarówno ten pochodzący z instalacji odgromowej (np. w czasie burzy), jak i pojawiający się w wyniku zwarć lub przepięć w sieci elektrycznej.
• Chroni przed porażeniem prądem – poprzez wyrównanie potencjałów pomiędzy urządzeniami elektrycznymi a ziemią, zmniejsza ryzyko przepływu prądu przez ciało człowieka.
• Zabezpiecza sprzęty i instalacje – skuteczne uziemienie chroni urządzenia domowe przed uszkodzeniem na skutek przepięć.
• Jest podstawą do montażu ochrony odgromowej – druty odprowadzające piorun z dachu prowadzi się bezpośrednio do uziomu fundamentowego.
• Spełnia wymagania norm budowlanych i elektrycznych – zgodnie z aktualnymi przepisami uziemienie budynku jest obowiązkowe, a uziom fundamentowy często wskazywany jest jako preferowane rozwiązanie. Połączenia wyrównawcze z szyną oraz przewodami odprowadzającymi piorunochronu są niezbędne dla zapewnienia odpowiedniej rezystancji instalacji.

Czytaj także: "Protokół odbioru instalacji elektrycznej - na co zwrócić uwagę?"

Uziom fundamentowy to rozwiązanie, które zyskało dużą popularność w nowoczesnym budownictwie – i to nie bez powodu. Jego zastosowanie przynosi szereg korzyści, zarówno pod względem technicznym, jak i ekonomicznym. Już na etapie budowy fundamentów możemy zyskać skuteczną, trwałą i bezpieczną instalację uziemiającą, która będzie służyć przez cały okres eksploatacji budynku, bez konieczności dodatkowych ingerencji. Uziom fundamentowy jest najbardziej ekonomiczną metodą uziemienia, ponieważ nie wymaga dodatkowych prac ziemnych.

Jakie korzyści wynikają z zastosowania uziomu?

Uziom fundamentowy znajduje się wewnątrz betonowej konstrukcji, która chroni go przed korozją i uszkodzeniami mechanicznymi. Dzięki temu jest to jedno z najbardziej trwałych rozwiązań – nie wymaga konserwacji ani wymiany przez wiele lat.

Wykonanie uziomu fundamentowego podczas budowy domu nie generuje wysokich kosztów. Wręcz przeciwnie – jest tańsze niż późniejsze zakładanie uziemienia zewnętrznego. Nie ma potrzeby wykonywania dodatkowych wykopów czy specjalistycznych prac ziemnych, co czyni to rozwiązanie wyjątkowo ekonomicznym.

Uziom fundamentowy jest otoczony betonem, który działa jak bufor pochłaniający wilgoć z gruntu. Dzięki temu rezystancja uziemienia pozostaje na niskim poziomie niezależnie od zmian pogodowych czy sezonowych – co przekłada się na wysoką skuteczność działania przez cały rok.
Zastosowanie uziomu fundamentowego to nie tylko wymóg norm technicznych, ale przede wszystkim inwestycja w trwałe i bezpieczne rozwiązanie, które wspiera całą instalację elektryczną budynku.

W praktyce budowlanej wyróżniamy dwa podstawowe typy uziomów fundamentowych – naturalny i sztuczny. Oba rozwiązania spełniają te same funkcje, ale różnią się sposobem wykonania. Wybór konkretnego typu zależy m.in. od projektu konstrukcyjnego, rodzaju fundamentów i wymagań dotyczących instalacji odgromowej. Uziom fundamentowy sztuczny jest alternatywą dla uziomu naturalnego, podkreślając jego konstrukcję i zastosowanie w budownictwie.

Wykorzystuje istniejące elementy budowli, takie jak zbrojenia fundamentów czy metalowe konstrukcje, aby skutecznie odprowadzać prąd do ziemi.

Uziom naturalny to rozwiązanie, w którym wykorzystuje się stalowe zbrojenie fundamentów jako przewodnik prądu do gruntu. Elementy zbrojenia łączone są ze sobą w sposób przewodzący (np. spawaniem lub z użyciem specjalnych zacisków) i stanowią zamknięty pierścień uziemiający, który zostaje zalany betonem. Beton pełni rolę ochronną i przewodzącą, zapewniając dobry kontakt z gruntem. Uziom naturalny to najprostsza i najtańsza forma uziemienia fundamentowego – wykorzystywana głównie w domach jednorodzinnych, gdzie zbrojenie fundamentów jest wystarczające do zapewnienia wymaganej skuteczności uziemienia.

To celowo wykonana instalacja uziemiająca, montowana tam, gdzie brak jest odpowiednich naturalnych przewodników.

W przypadku uziomu sztucznego, oprócz standardowego zbrojenia, w fundamencie umieszcza się dodatkowe przewody uziemiające – wykonane zazwyczaj ze stali ocynkowanej, nierdzewnej lub miedzi. Tworzą one zamkniętą pętlę i są całkowicie zalewane betonem. Takie rozwiązanie stosuje się, gdy zbrojenie nie zapewnia odpowiedniej ciągłości przewodzenia lub gdy konstrukcja nie posiada pełnego zbrojenia pierścieniowego. Uziomy sztuczne są także częściej stosowane w budynkach przemysłowych, obiektach specjalnych lub tam, gdzie wymagania techniczne są bardziej rygorystyczne.

Aby uziom fundamentowy był skuteczny i zgodny z przepisami, jego projekt i wykonanie muszą spełniać określone normy techniczne. Kluczową normą w tym zakresie jest PN-EN 62305 (dotycząca ochrony odgromowej) oraz PN-HD 60364-5-54 (w zakresie instalacji elektrycznych).

Zgodnie z obowiązującym Prawem budowlanym oraz normami branżowymi, każdy nowo powstający budynek powinien posiadać skuteczny system uziemiający. W przypadku domów jednorodzinnych preferowanym rozwiązaniem jest właśnie uziom fundamentowy. Projekt musi przewidywać sposób wykonania, zastosowane materiały i sposób przyłączenia instalacji odgromowej oraz ochronnej.

Do kluczowych aspektów projektowania należą:

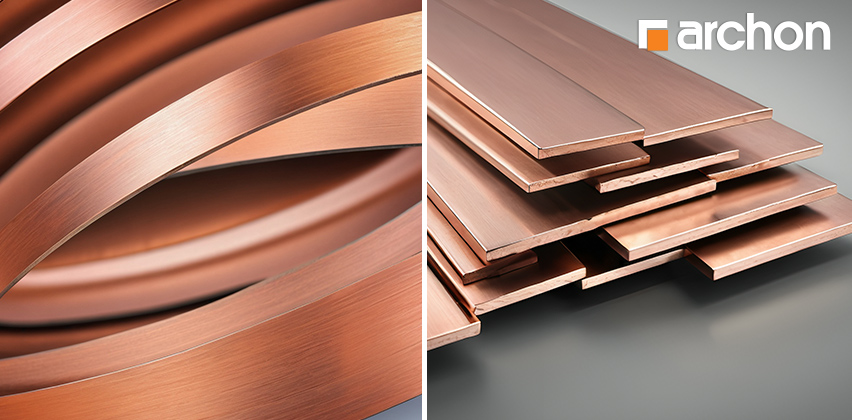

Materiały użyte do wykonania uziomu muszą być odporne na korozję i przewodzące prąd. Najczęściej stosuje się stal ocynkowaną, nierdzewną lub miedź. Beton zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi.

Przewody uziemiające powinny być łączone trwale i niezawodnie – np. poprzez spawanie, skręcanie za pomocą zacisków nierdzewnych lub specjalnych łączników. Istotne jest zachowanie ciągłości elektrycznej w całej pętli uziemiającej.

Aby zapewnić długą żywotność instalacji, konieczne jest zastosowanie materiałów odpornych na korozję. Dodatkowo zalanie całego uziomu betonem ogranicza dostęp tlenu i wilgoci, co znacznie redukuje ryzyko degradacji materiałów w czasie.
Projektując uziom fundamentowy zgodnie z normami, zyskujemy nie tylko pewność skuteczności systemu uziemiającego, ale również spełniamy obowiązki prawne wynikające z przepisów budowlanych. To inwestycja w bezpieczeństwo na wiele lat.

Wykonanie uziomu fundamentowego to ważny etap budowy, który należy starannie zaplanować i zrealizować, najlepiej pod nadzorem specjalisty. Prawidłowo zamontowany uziom będzie pełnił swoją funkcję przez wiele lat bez konieczności późniejszej ingerencji. Poniżej opisujemy, jak krok po kroku przeprowadzić ten proces. Różne metody układania sztucznego uziomu obejmują techniki i zasady ułożenia bednarki w ławach fundamentowych.



Czytaj także: "Ława fundamentowa - co to jest i jak prawidłowo wykonać ławę fundamentową?"

Na czym polega przygotowanie do wykonania uziomu?

Zanim przystąpisz do prac, konieczne jest uwzględnienie uziomu fundamentowego w projekcie budowlanym. Warto już na etapie planowania skonsultować się z elektrykiem lub projektantem instalacji elektrycznych. Specjalista pomoże dobrać odpowiednie materiały, określi sposób połączenia elementów uziomu i wskaże najlepsze miejsce do wyprowadzenia przewodu wyrównania potencjałów. Taka konsultacja jest szczególnie istotna, jeśli budynek ma mieć instalację odgromową lub system fotowoltaiczny.

Na co zwrócić uwagę wykonując uziom?

Na dnie ław fundamentowych, przed zalaniem betonem, należy ułożyć stalowy przewód (najczęściej taśmę (bednarkę) lub drut o przekroju min. 25 mm² dla stali ocynkowanej). Przewód powinien przebiegać wzdłuż całego obrysu fundamentu, tworząc zamkniętą pętlę. W miejscach wyjścia z fundamentu należy zostawić tzw. wypusty (do podłączenia instalacji odgromowej, szafy rozdzielczej itp.). Właściwe wyprowadzenia przewodów uziemiających z fundamentu są kluczowe dla trwałości i efektywności instalacji uziemienia.

Po wykonaniu uziomu, ale jeszcze przed zalaniem ław betonem, należy sprawdzić ciągłość elektryczną wszystkich połączeń.

Najlepiej wykonać pomiar rezystancji uziemienia – powinna ona wynosić maksymalnie 10 Ω (lub mniej, w zależności od wymagań projektu). Badanie przeprowadza elektryk z odpowiednimi uprawnieniami i dokumentuje wyniki pomiarów. Dobrze udokumentowany i skuteczny uziom to podstawa bezpieczeństwa całej instalacji.
Dzięki starannemu wykonaniu uziomu fundamentowego już na etapie budowy, unikamy późniejszych kosztownych prac ziemnych i zapewniamy sobie trwałe oraz skuteczne zabezpieczenie elektryczne budynku. To jedno z tych rozwiązań, które warto wdrożyć od razu – dla bezpieczeństwa, oszczędności i zgodności z obowiązującymi normami.

Chociaż uziom fundamentowy to rozwiązanie trwałe i skuteczne, jego prawidłowe wykonanie wymaga zachowania odpowiednich standardów. Niestety, w praktyce budowlanej często popełniane są błędy, które obniżają efektywność uziemienia, a nawet mogą prowadzić do zagrożeń dla użytkowników budynku. Poniżej opisujemy najczęstsze problemy oraz sposoby ich uniknięcia. Uziom otokowy, wykonany z bednarki ze stali ocynkowanej, powinien być ulokowany na odpowiedniej głębokości, aby zapewnić skuteczną ochronę i spełnienie norm odgromowych.

Jednym z podstawowych błędów jest zastosowanie niewłaściwych lub niskiej jakości materiałów. Przewody uziemiające muszą być wykonane z materiałów dobrze przewodzących prąd, odpornych na korozję i zatwierdzonych do stosowania w instalacjach ochronnych. W wielu przypadkach stosuje się stal ocynkowaną, stal nierdzewną lub miedź – każda z tych opcji powinna być dobrana zgodnie z dokumentacją projektową i normami.
Jak uniknąć błędu?
Zawsze korzystaj z materiałów rekomendowanych przez projektanta lub elektryka. Unikaj nieatestowanych przewodów czy przypadkowych rozwiązań – ich zastosowanie może skutkować koniecznością późniejszej wymiany całego uziomu.

Skuteczność uziomu zależy w dużej mierze od trwałości i ciągłości połączeń między jego elementami. Zbyt luźne, niedokręcone lub źle wykonane połączenia (np. brak spawania lub użycie niewłaściwych zacisków) mogą powodować przerwy w przewodzeniu prądu, co całkowicie niweluje funkcję ochronną instalacji.
Jak uniknąć błędu?
Wszystkie połączenia powinny być wykonane zgodnie z zaleceniami norm technicznych – najlepiej poprzez spawanie lub z wykorzystaniem specjalistycznych zacisków, odpornych na korozję. Po zakończeniu montażu należy bezwzględnie sprawdzić ciągłość połączeń przy pomocy odpowiedniego miernika.

Choć zalanie elementów uziomu betonem chroni je przed działaniem czynników zewnętrznych, nieodpowiednie przygotowanie może prowadzić do szybkiej degradacji materiału. Szczególnie niebezpieczne jest pozostawienie części uziomu na zewnątrz lub kontakt z wilgotnym gruntem bez dodatkowej ochrony.
Jak uniknąć błędu?
Stosuj tylko materiały zabezpieczone antykorozyjnie (np. stal ocynkowaną lub nierdzewną). Cały uziom powinien być w całości otoczony betonem – to zapewnia jego trwałość i chroni przed degradacją. Elementy wyprowadzone z fundamentu (np. wypusty) powinny być zabezpieczone specjalnymi otulinami lub mufami.
Uniknięcie powyższych błędów nie tylko zwiększa skuteczność uziomu fundamentowego, ale również zapewnia zgodność z przepisami prawa i normami budowlanymi. Warto pamiętać, że prawidłowo wykonany uziom to podstawa bezpieczeństwa instalacji elektrycznej i całego budynku.
